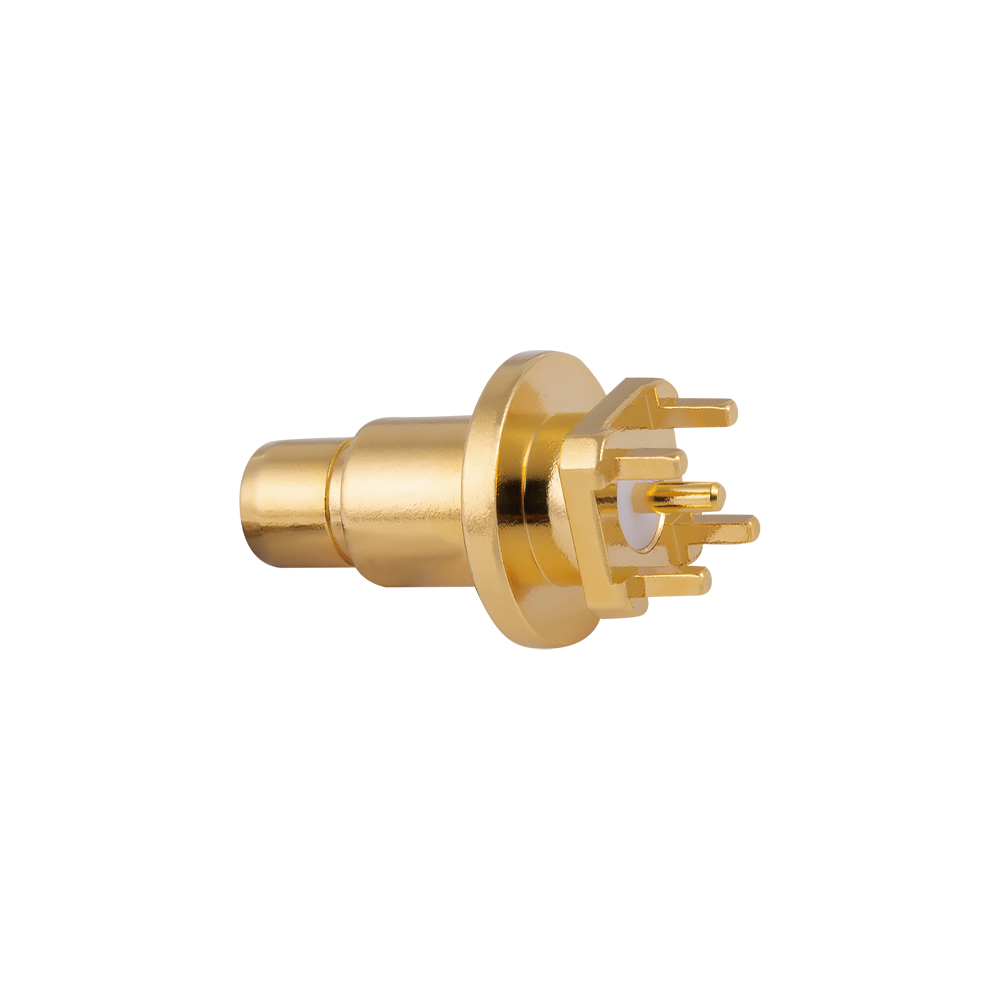

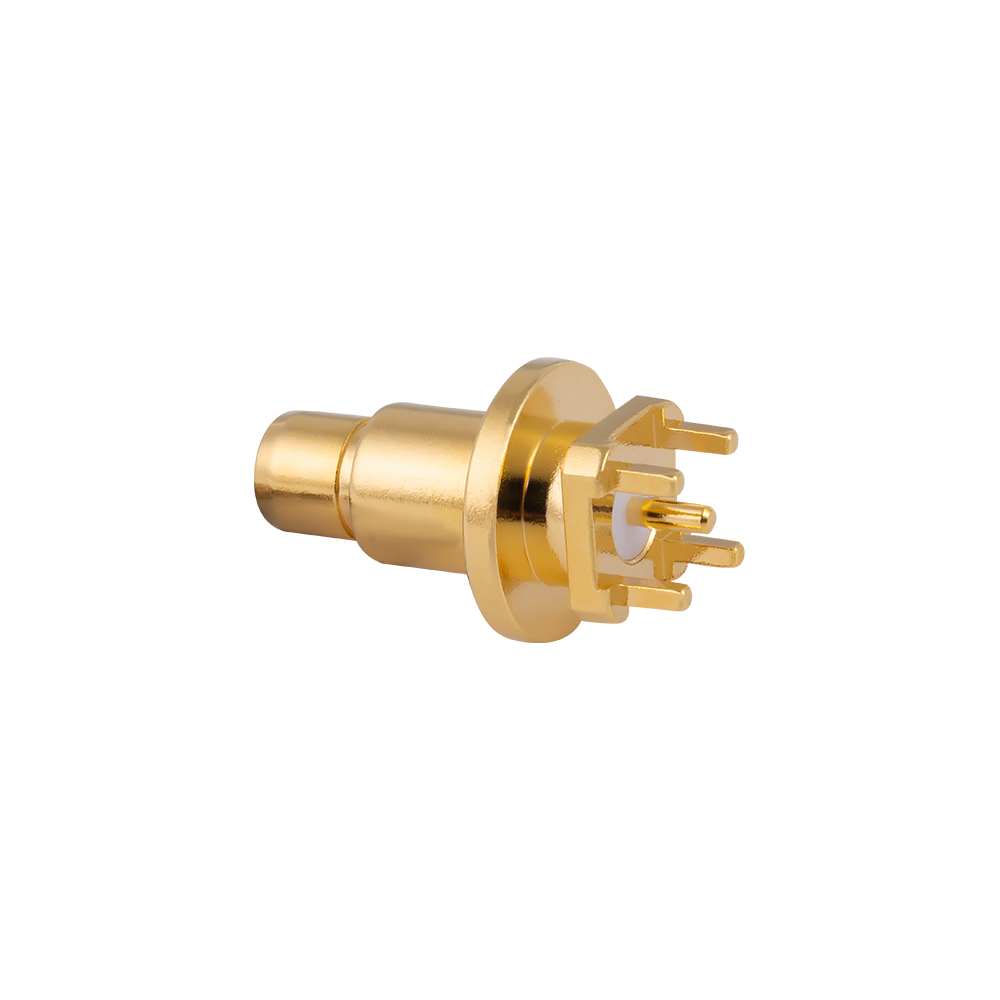

EnglishBMA PCB 安装射频同轴连接器
产品介绍:

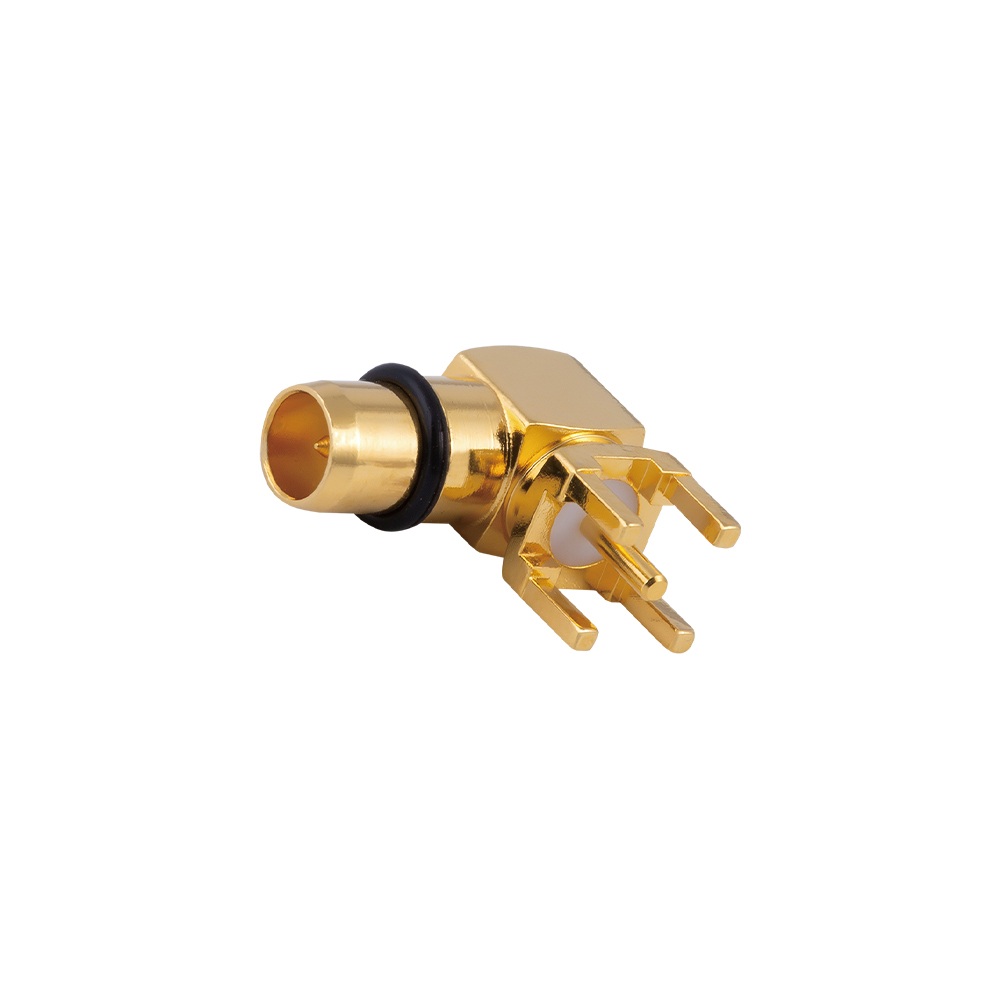

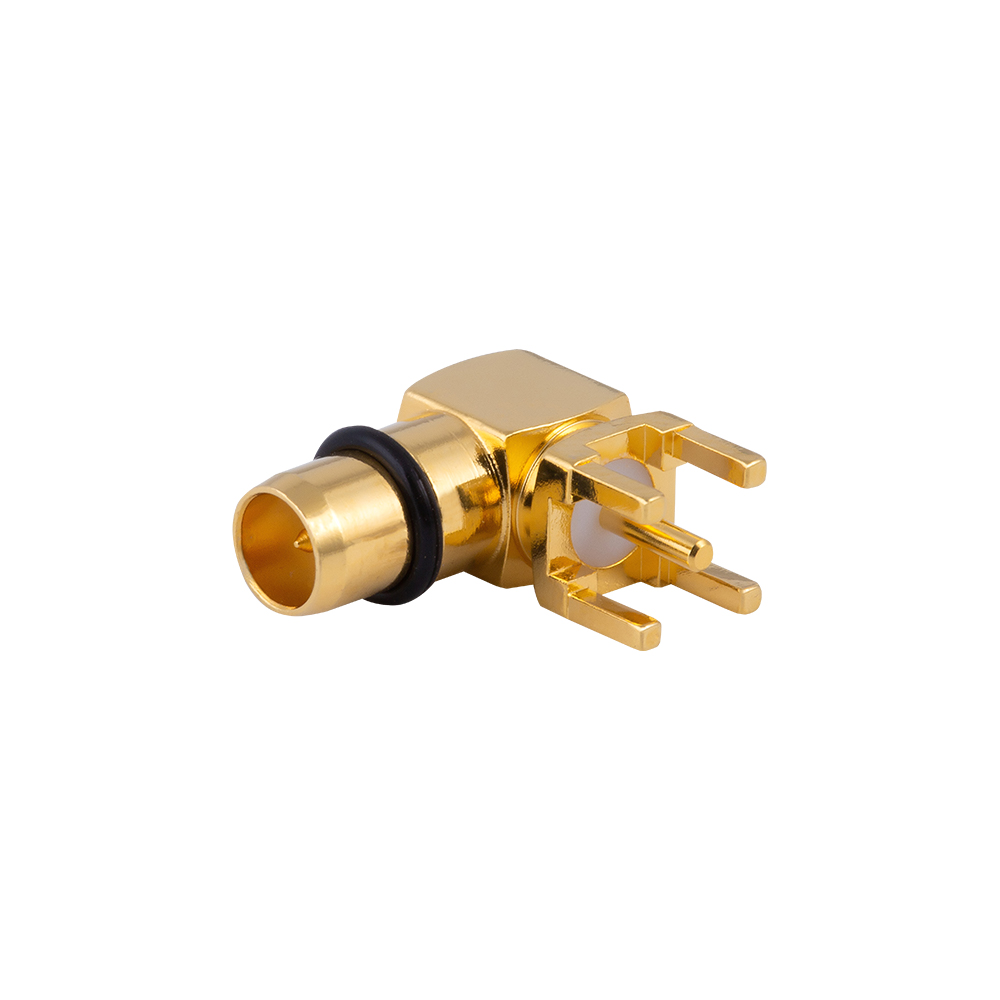

该连接器直接安装在 PCB 表面,以提供可靠的电路板级 RF 接口。它有垂直通孔和直角 SMT 配置,是自动化系统组装中最常用的组件之一。
产品特点:
工业级焊接可靠性:配备高温PTFE（聚四氟乙烯）电介质,与260°C回流焊接工艺完全兼容。焊接后,连接器底座提供足够的机械强度以承受频繁的配合循环。
多点接地设计:底座内集成多个接地引脚,确保高频电气连续性。这不仅加强了焊点,还形成了有效的电磁返回路径,减少了共模干扰。
精密制造一致性:采用200多台自动化精密机器生产,确保批次间微米级公差控制,保证大规模装配的可互换性。
典型应用:
广泛应用于工业服务器射频主板、5G/6G评估平台、自动化测试设备（ATE）以及各种板级射频交换矩阵系统。
|
频率范围 |
直流 ～ 18 GHz |
|
接口 |
空气接口 |
|
耦合 |
盲友关系 |
|
结构 |
浮动安装结构,支持错位补偿 |
|
机械公差（浮） |
支持轴向和径向位移补偿 |
|
绝缘电阻 |
≥ 5000 MΩ |
|
耐久性（交配） |
≥ 500 个周期 |
|
标准 |
符合MIL-C-39012、IEC、DIN国际标准 |
