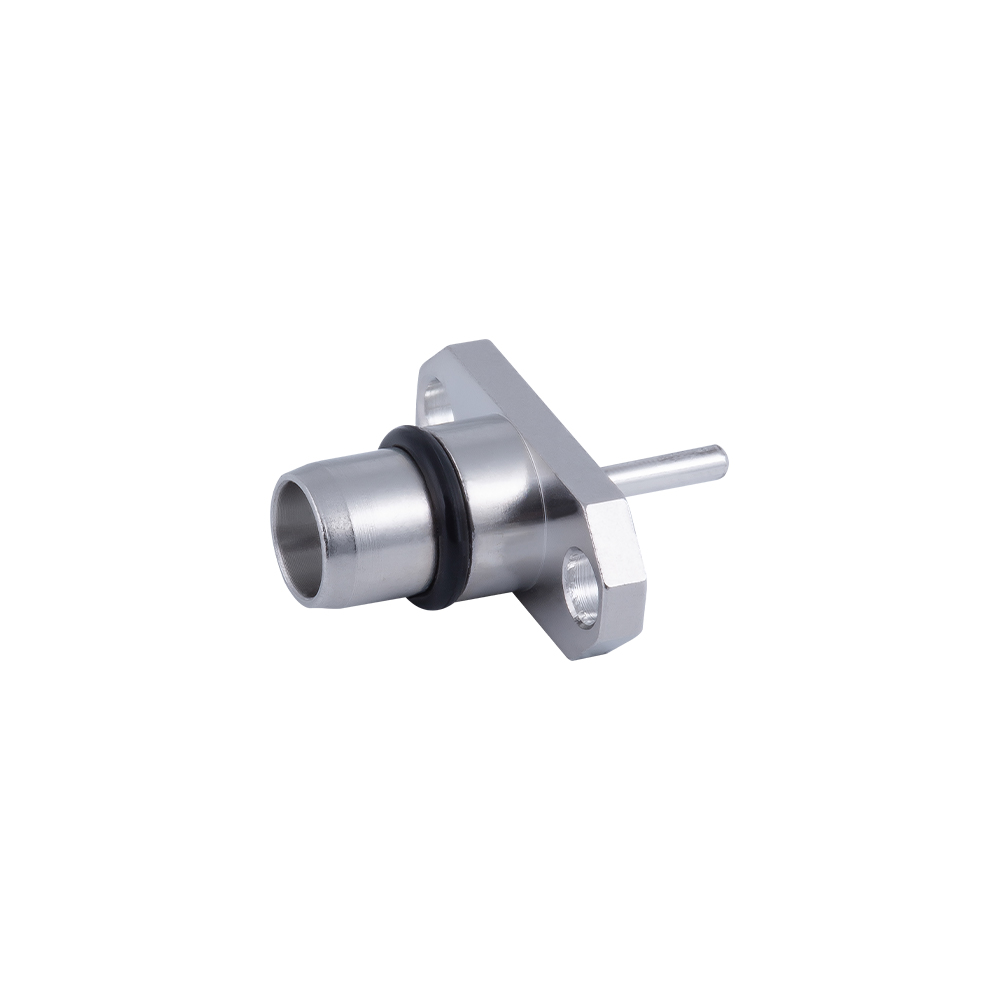

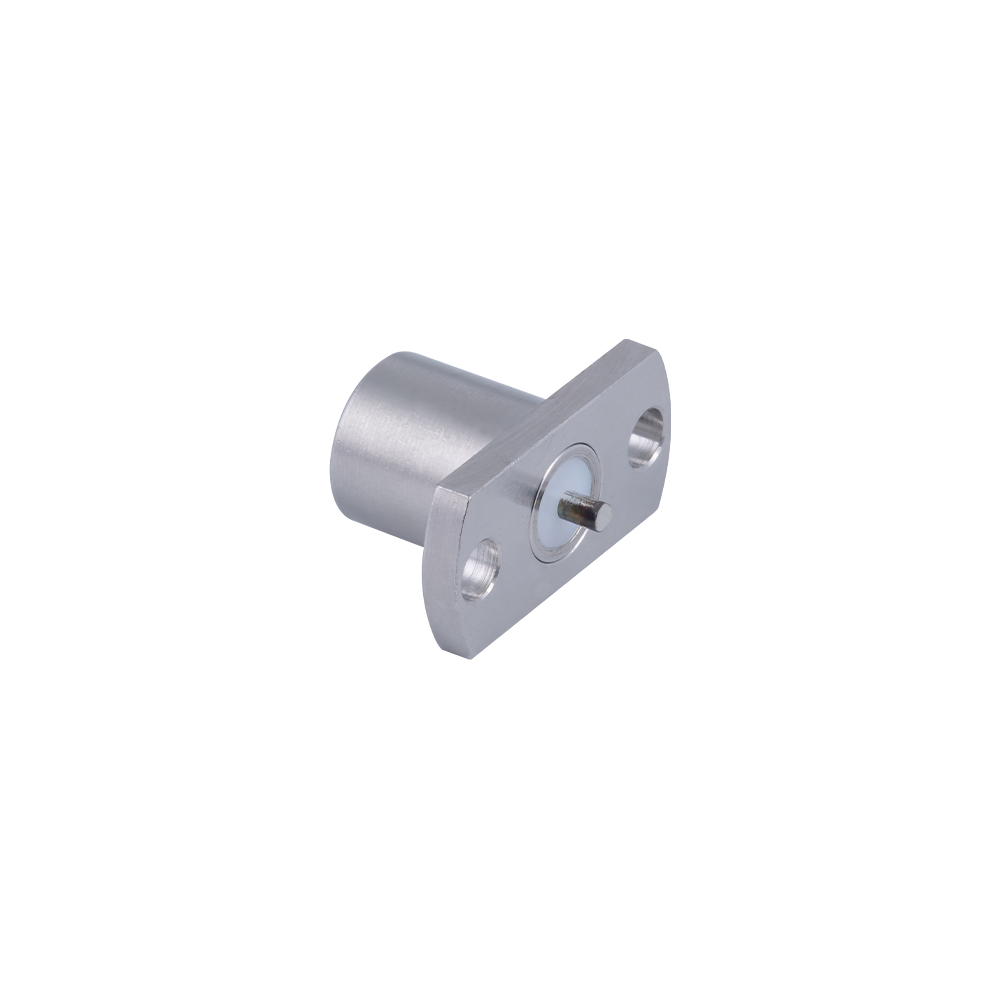

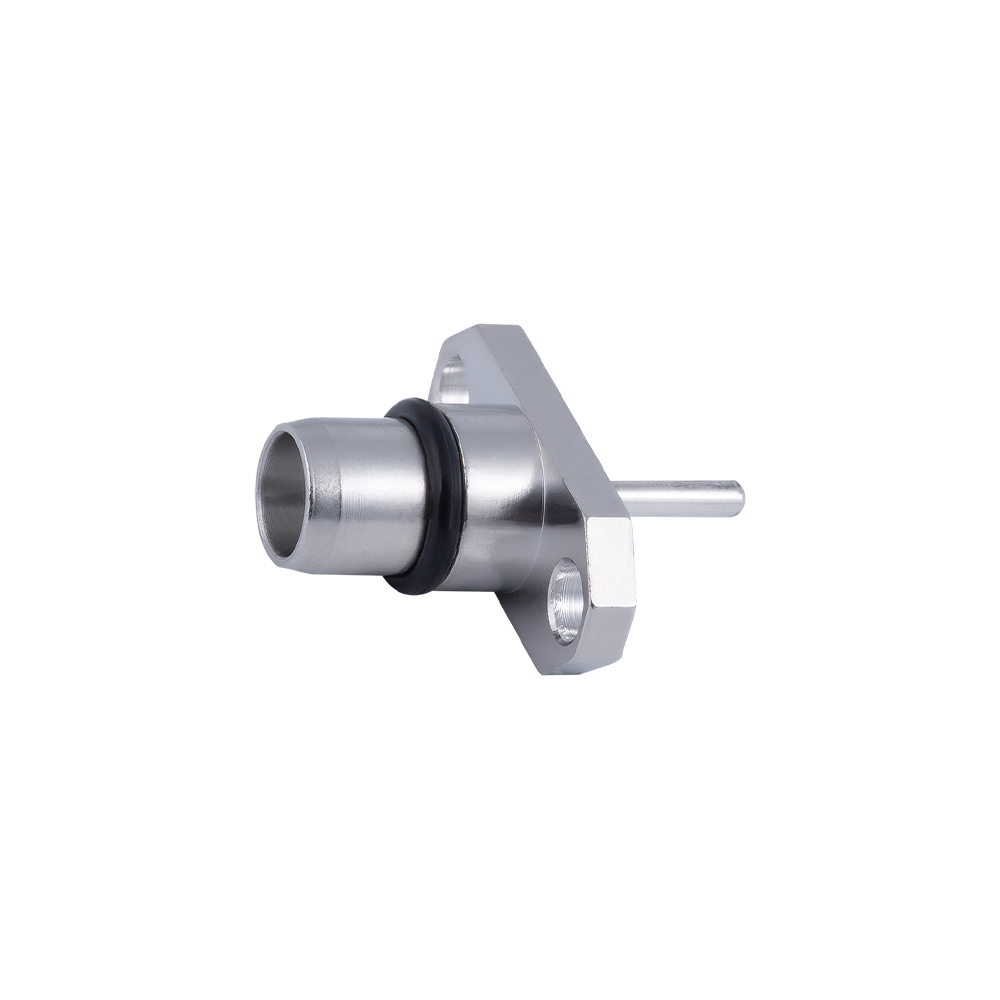

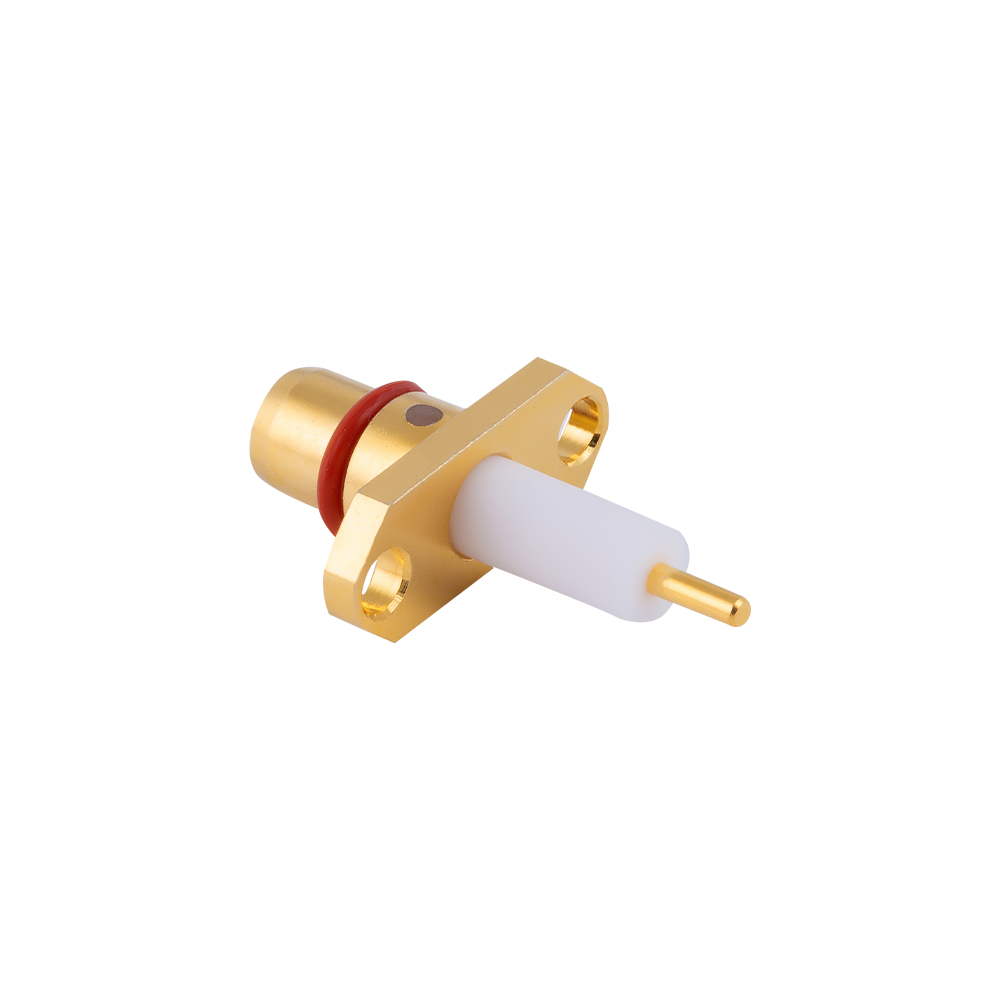

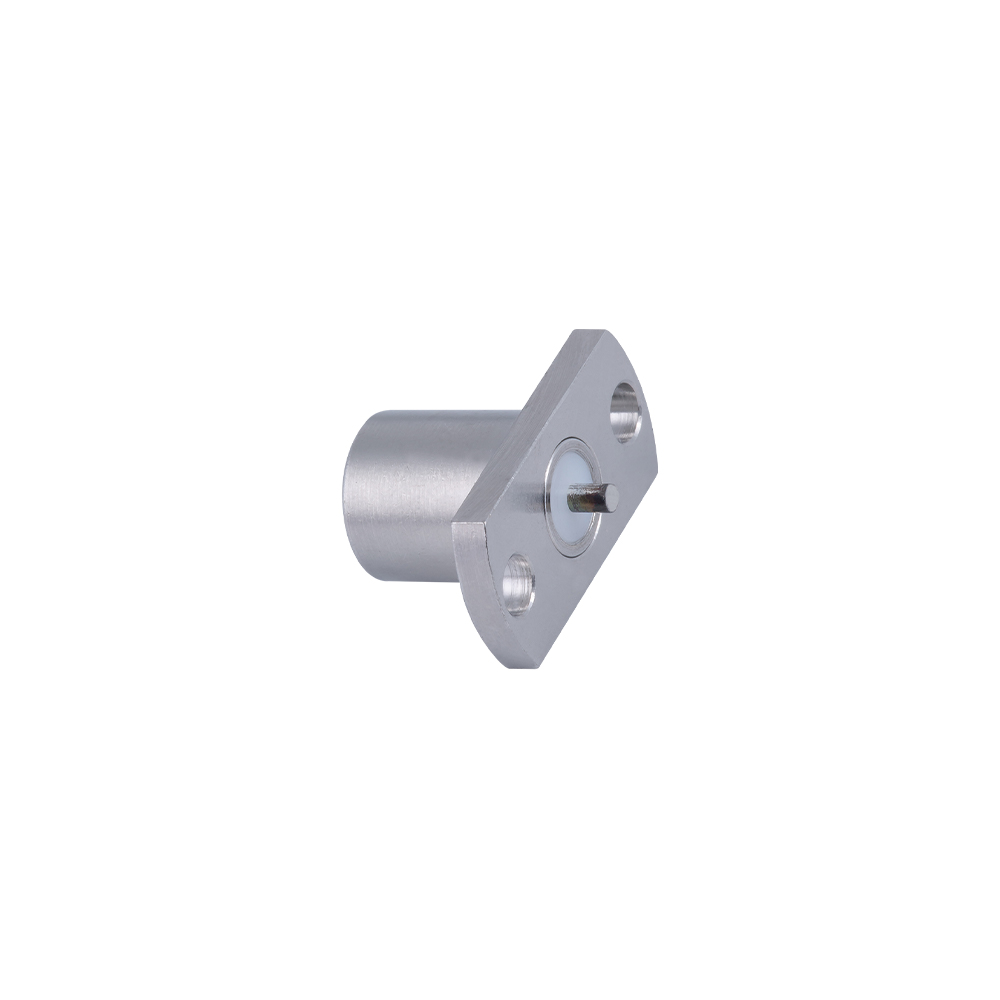

English微带射频连接器BMA

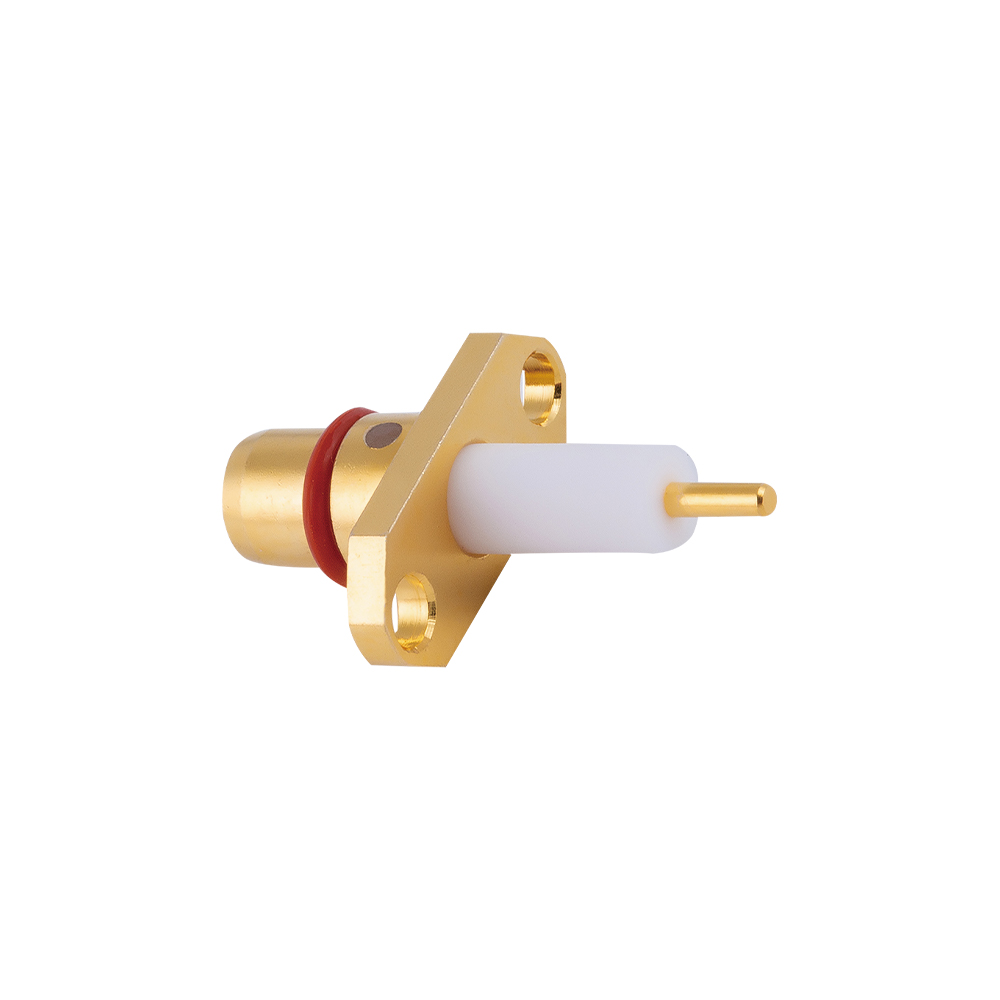

产品介绍:
该连接器水平安装在 PCB 的边缘,通常称为 “End Launch” 接口。它使 PCB 上的微带信号能够通过盲对连接直接路由,作为板级电路和外部射频路径之间的关键过渡点。
产品特点:
低调路由支持:采用表面安装边缘设计,不会占用 PCB 上方的垂直空间。这对于堆叠板架构尤其有益,可以减少层之间的间距。
优化阻抗匹配:底针结构针对Rogers、FR-4等常见PCB材料进行微调,有效最小化平面微带线向同轴结构过渡过程中的阻抗不连续性。
自导对准功能:前接口包括引入倒角,即使在能见度有限的情况下也能确保平稳配合,降低因错位而损坏或性能下降的风险。
典型应用:
非常适合相控阵天线控制板、射频前端收发器卡以及需要与背板垂直盲对连接的系统。
|

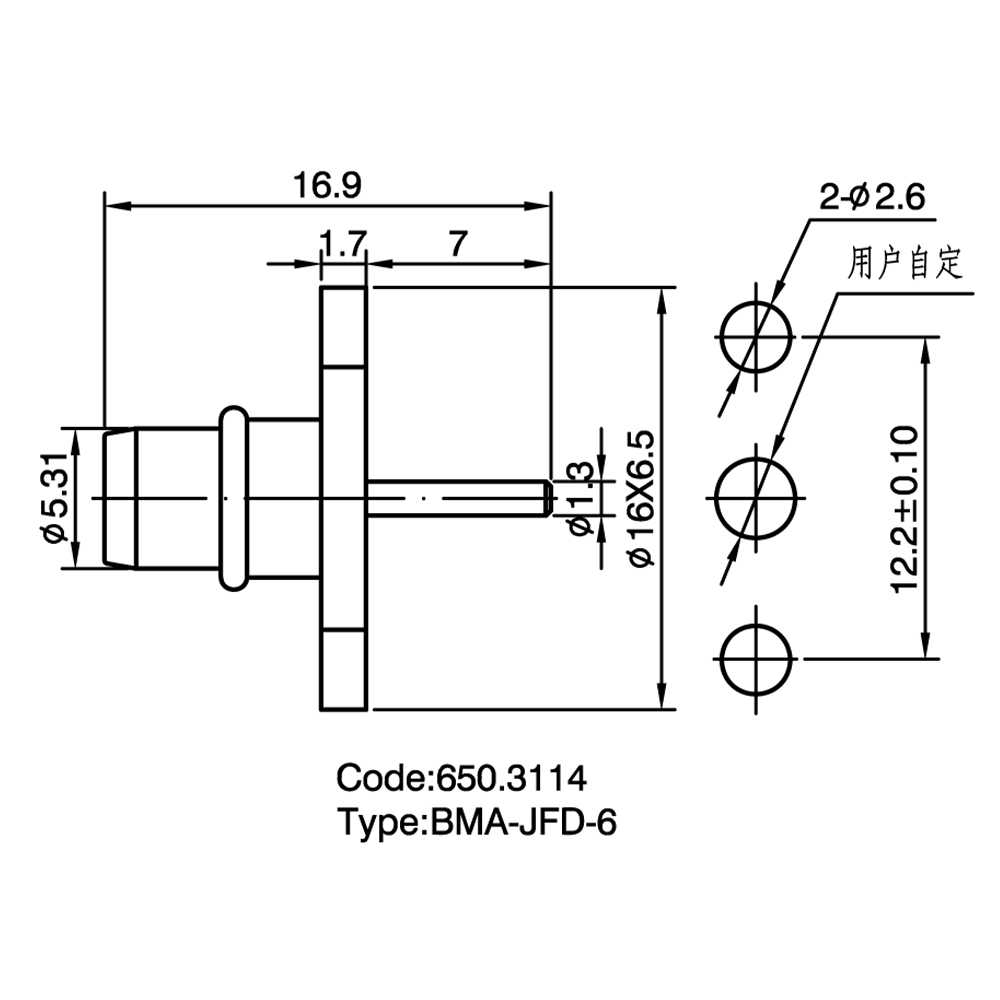

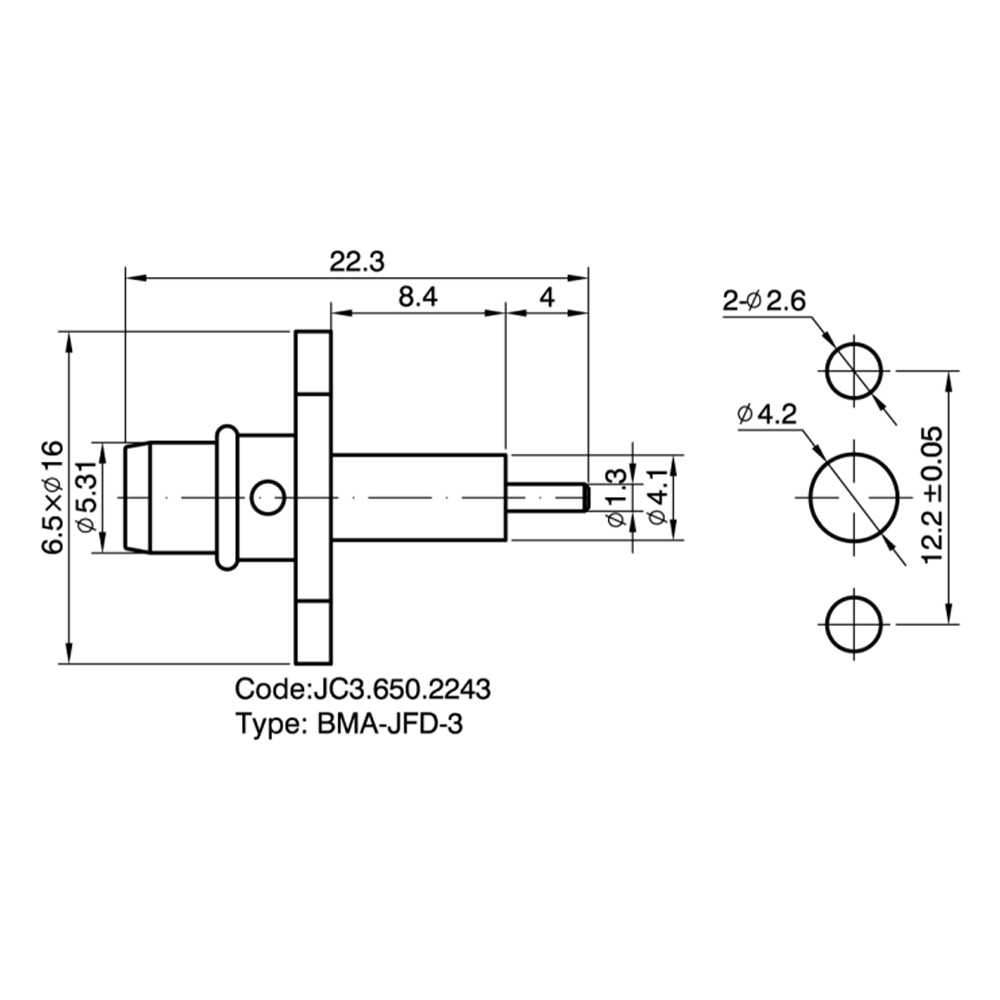

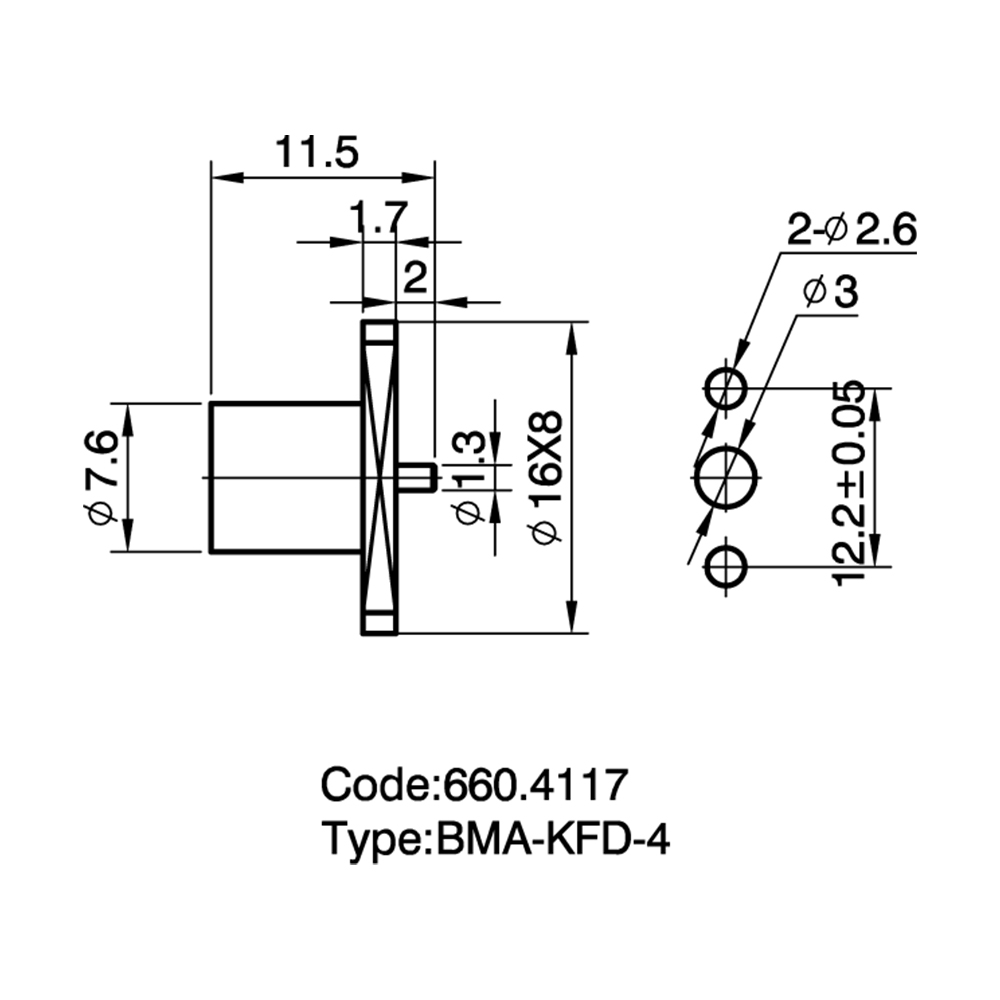

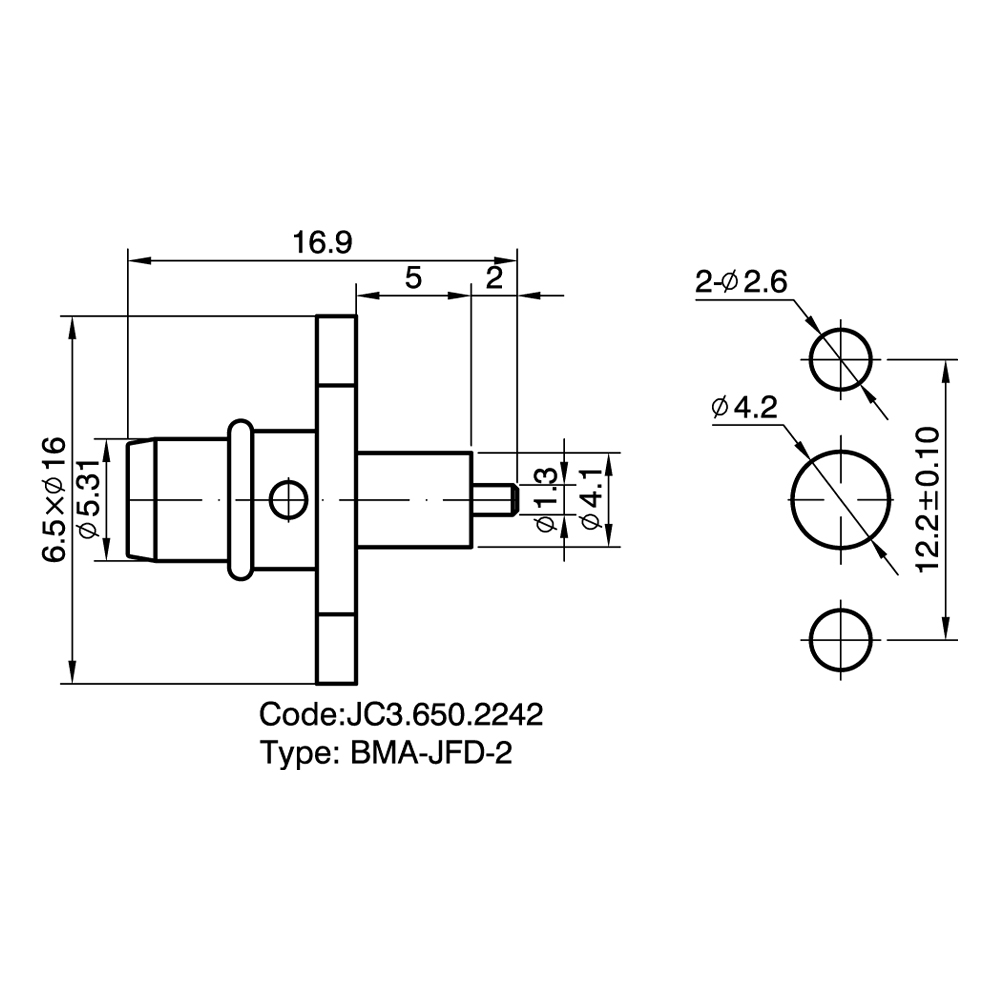

频率范围 |
直流 ～ 18 GHz |
|
接口 |
空气接口 |
|
耦合 |
盲友关系 |
|
结构 |
浮动安装结构,支持错位补偿 |
|
机械公差（浮） |
支持轴向和径向位移补偿 |
|
绝缘电阻 |
≥ 5000 MΩ |
|
耐久性（交配） |
≥ 500 个周期 |
|
标准 |
符合MIL-C-39012、IEC、DIN国际标准 |
