产品介绍:

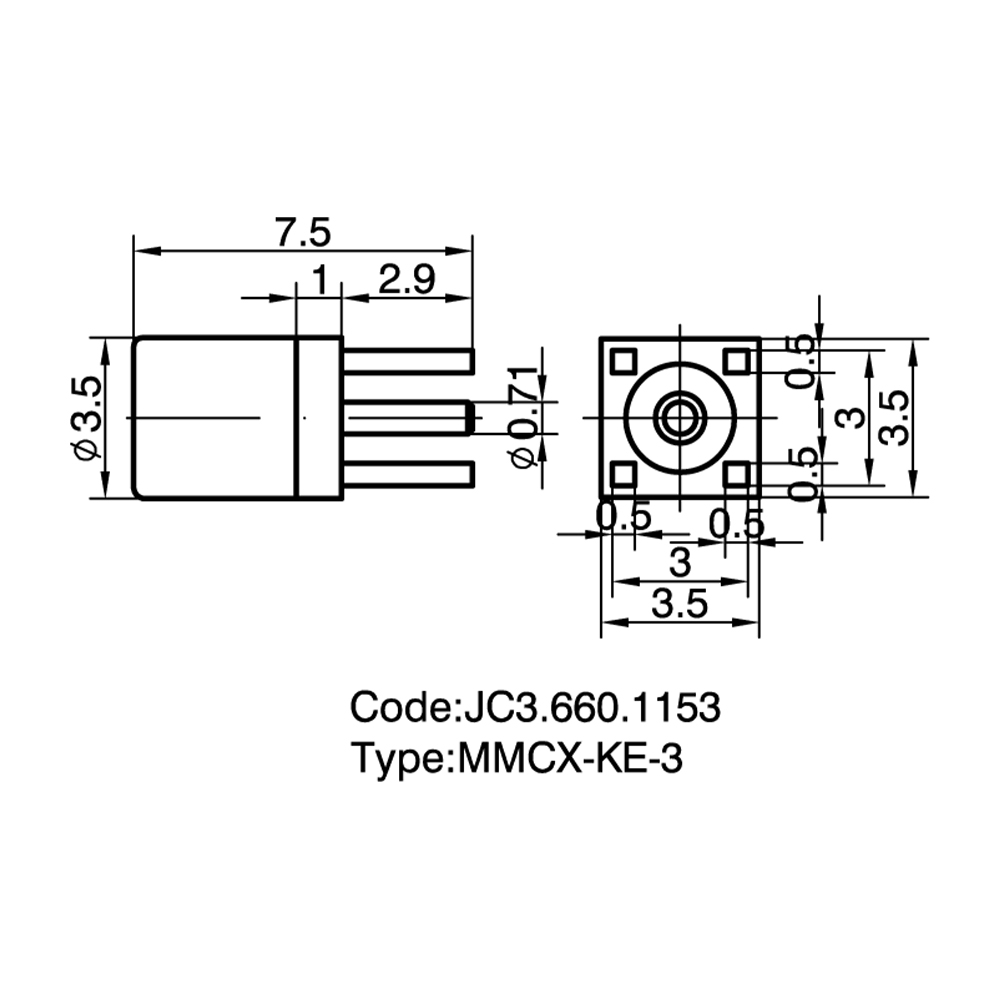

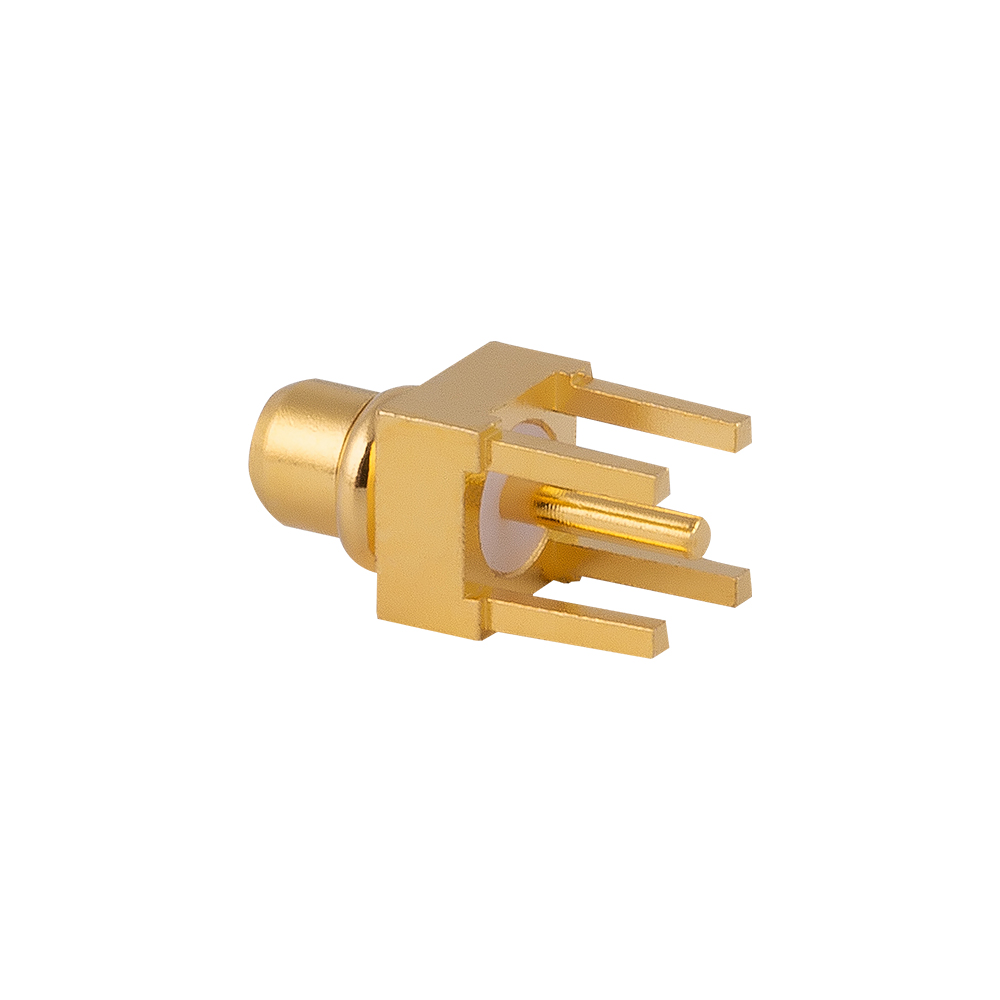

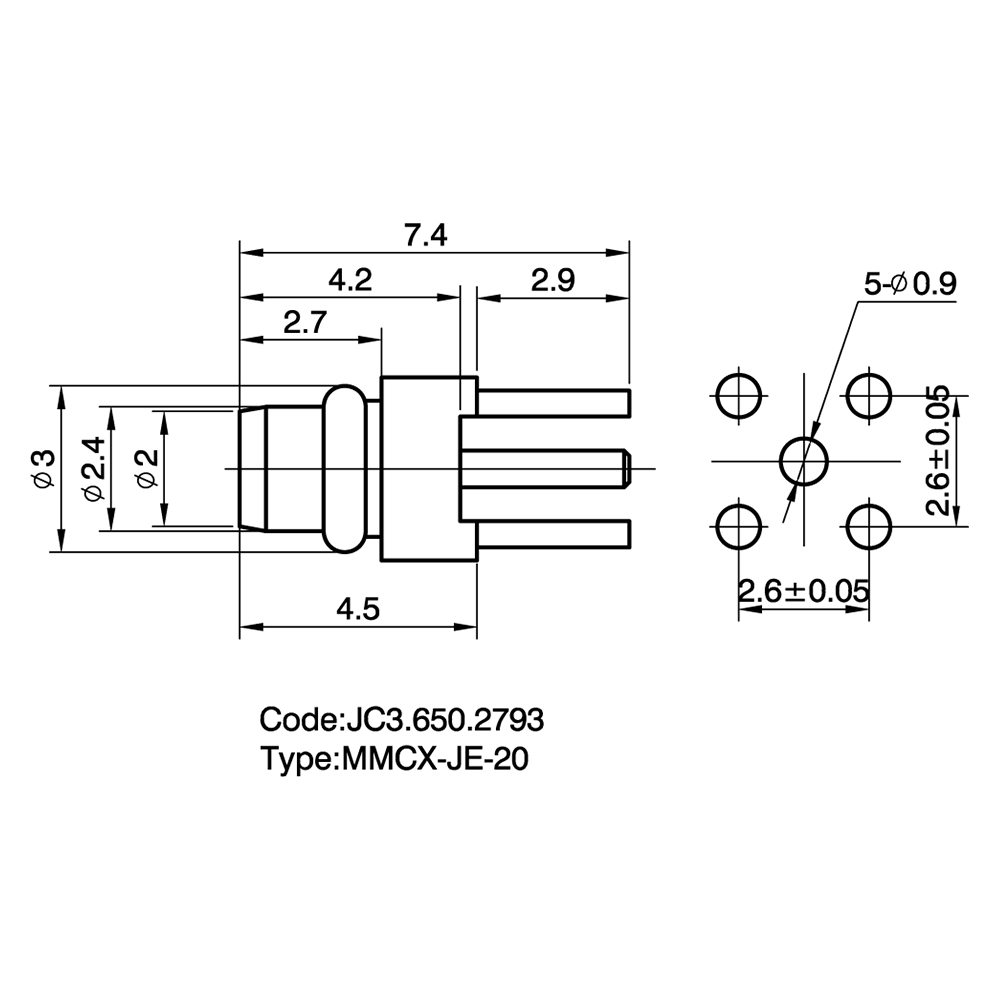

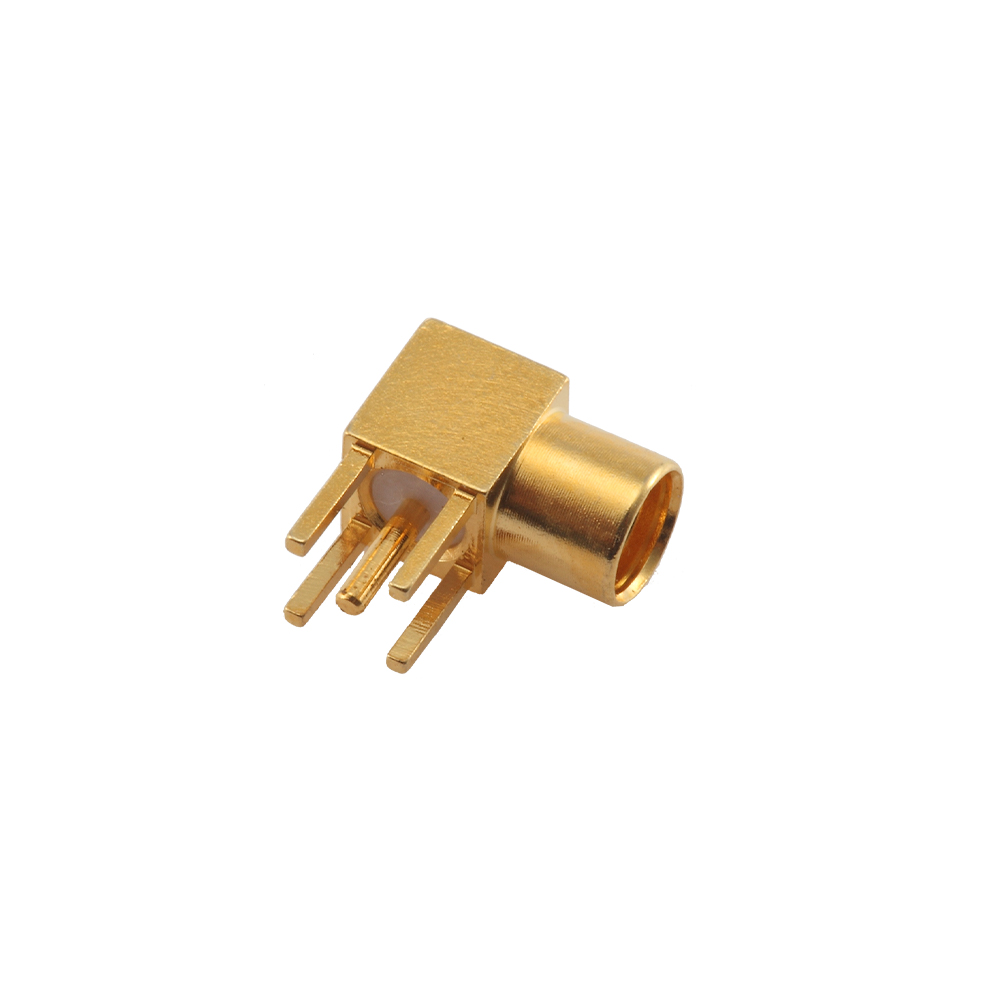

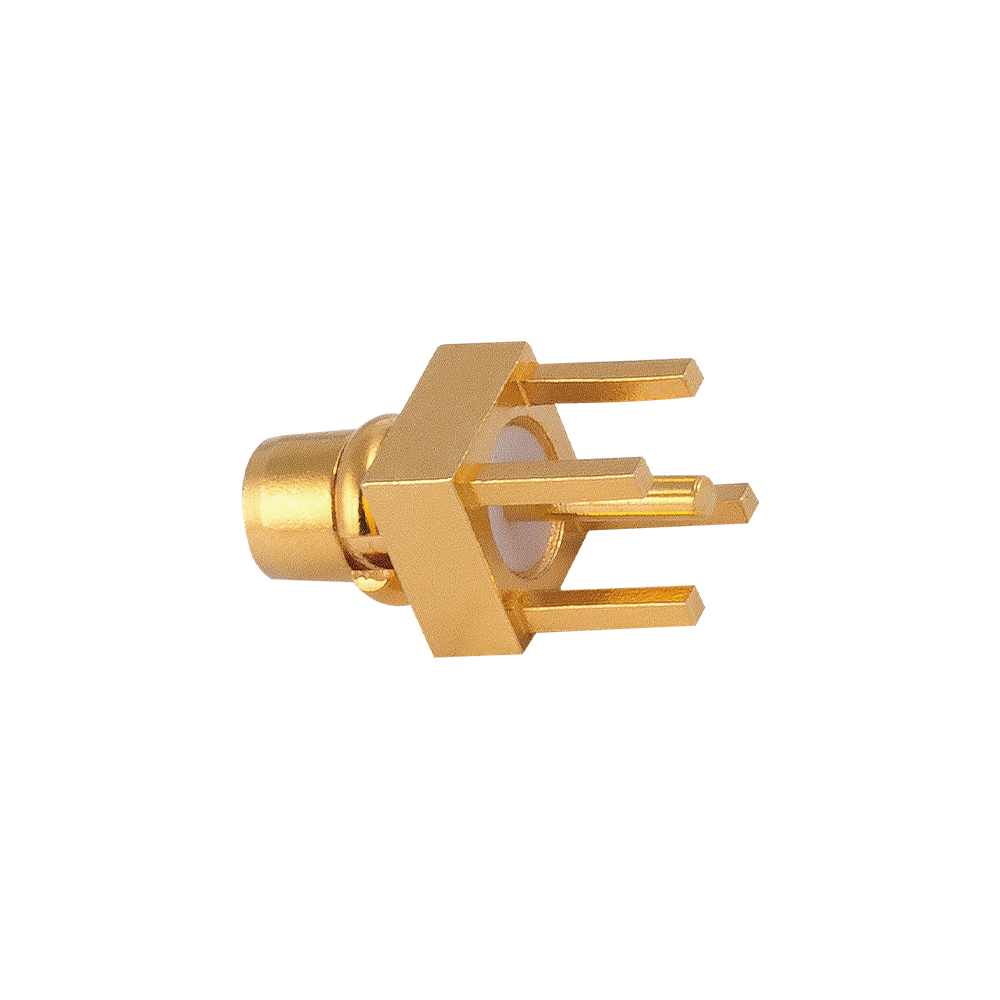

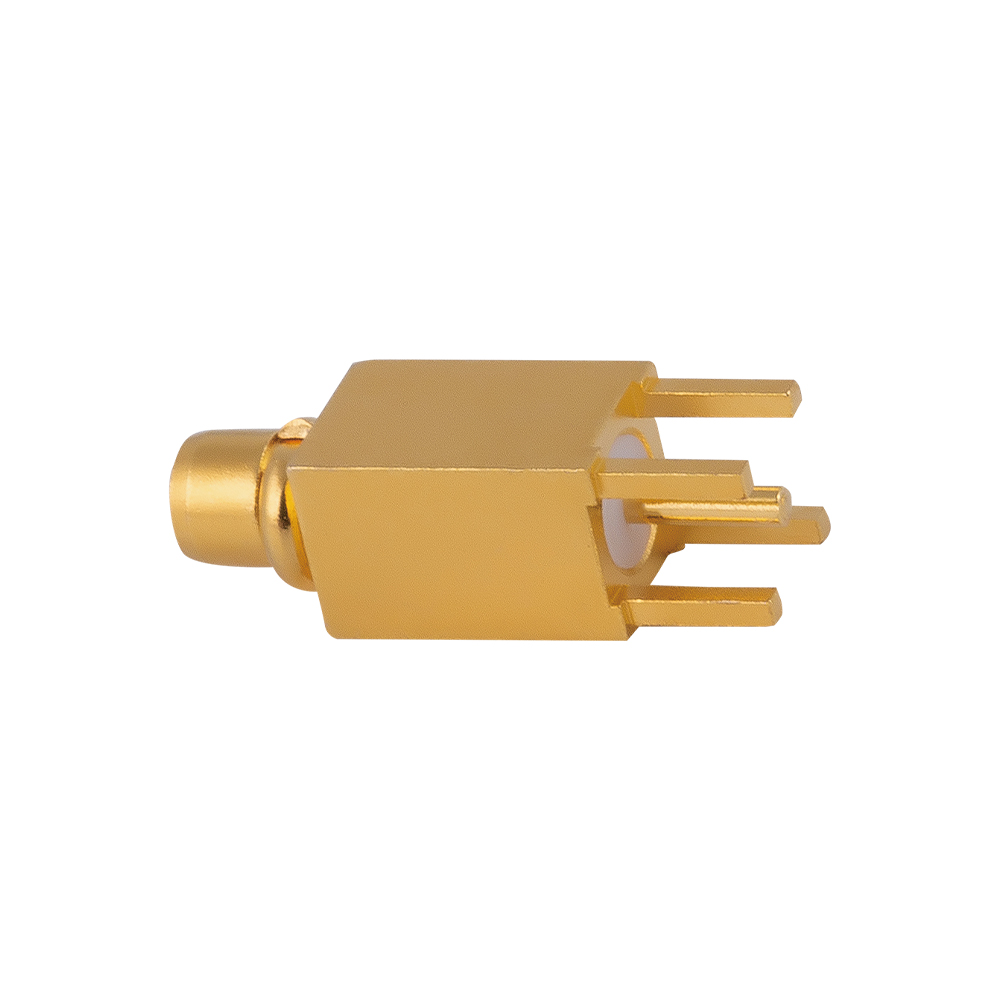

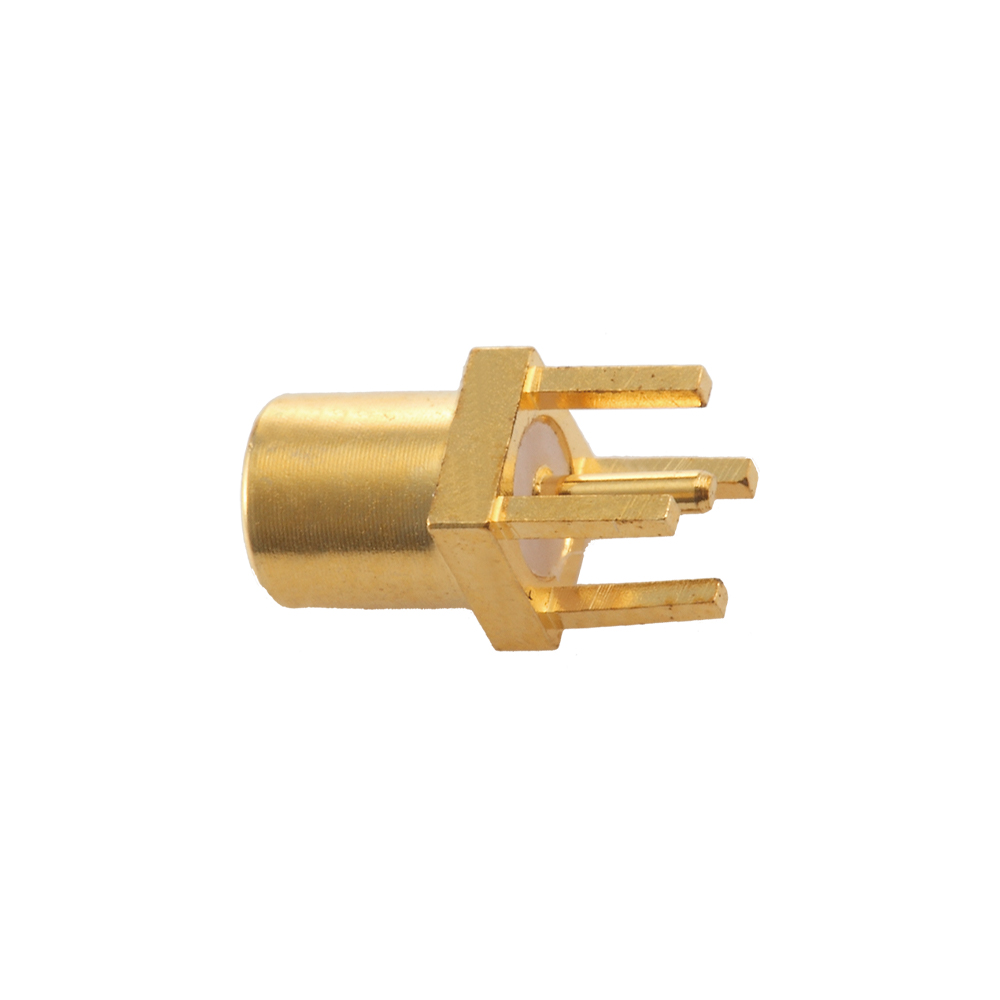

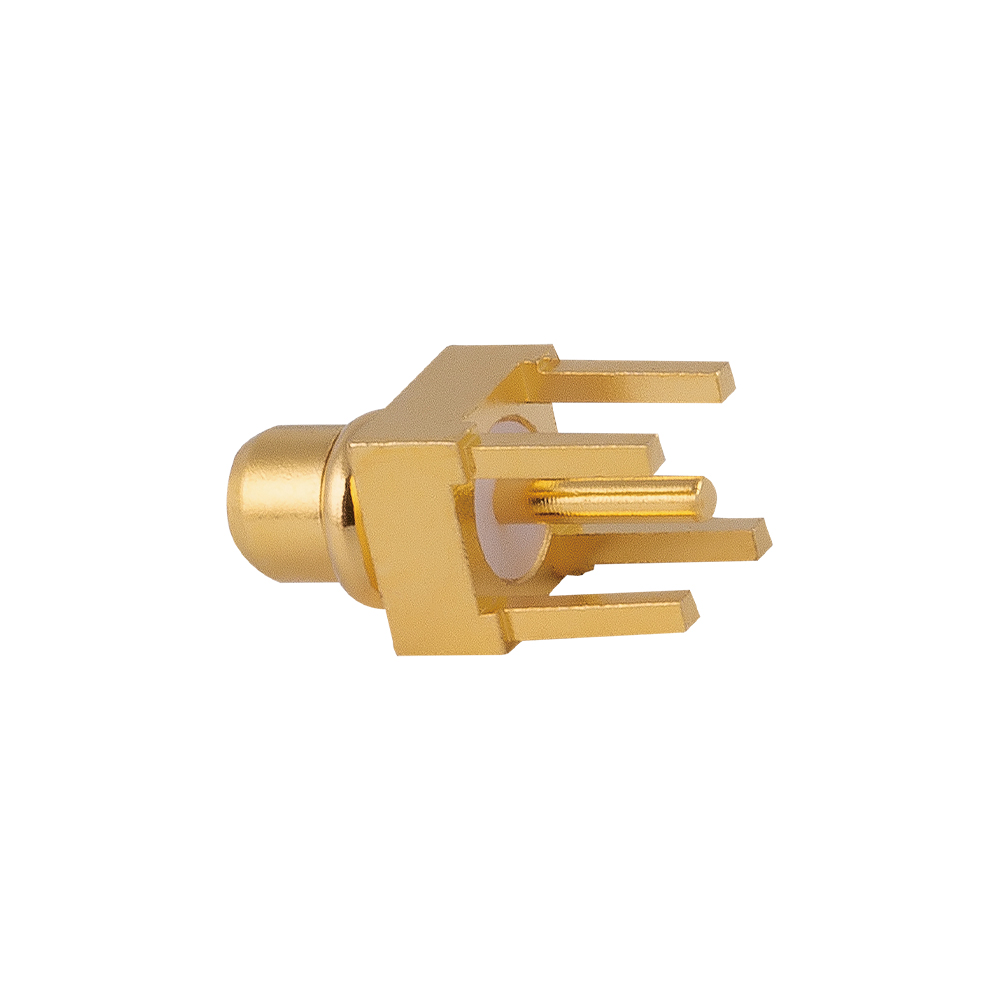

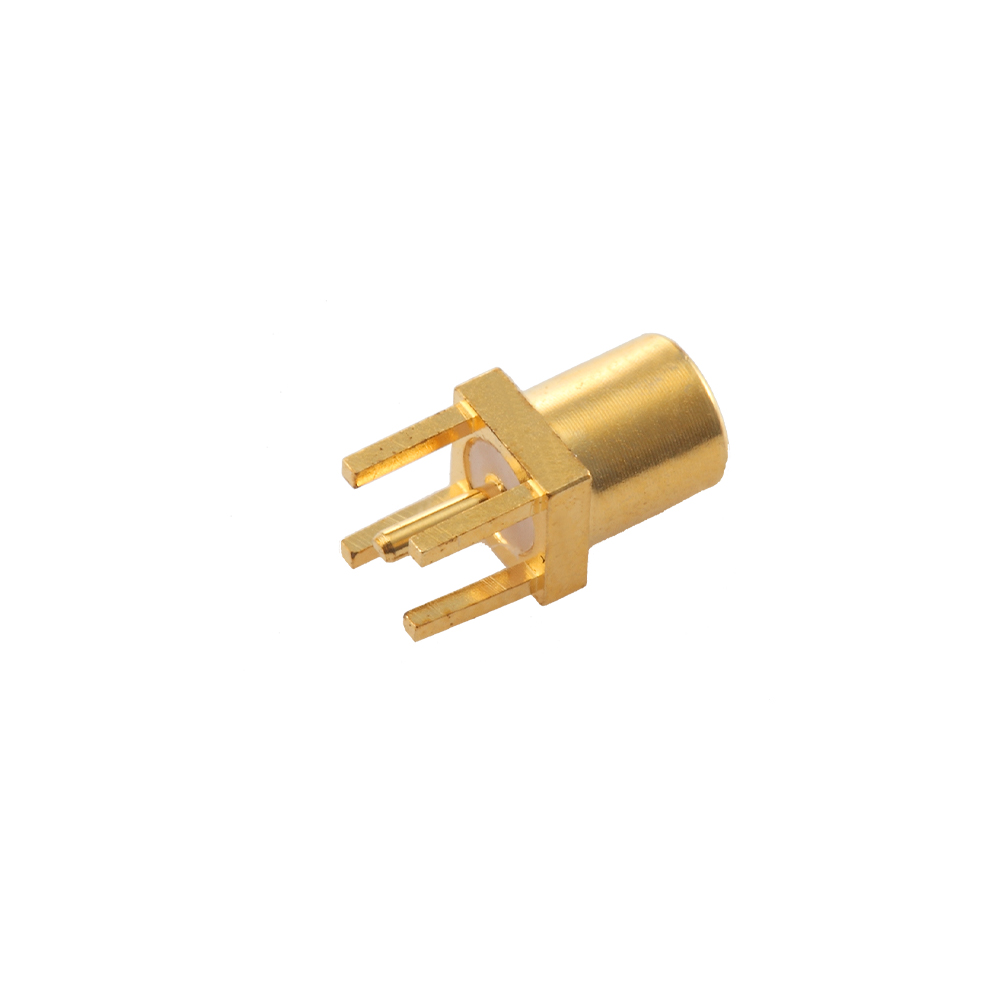

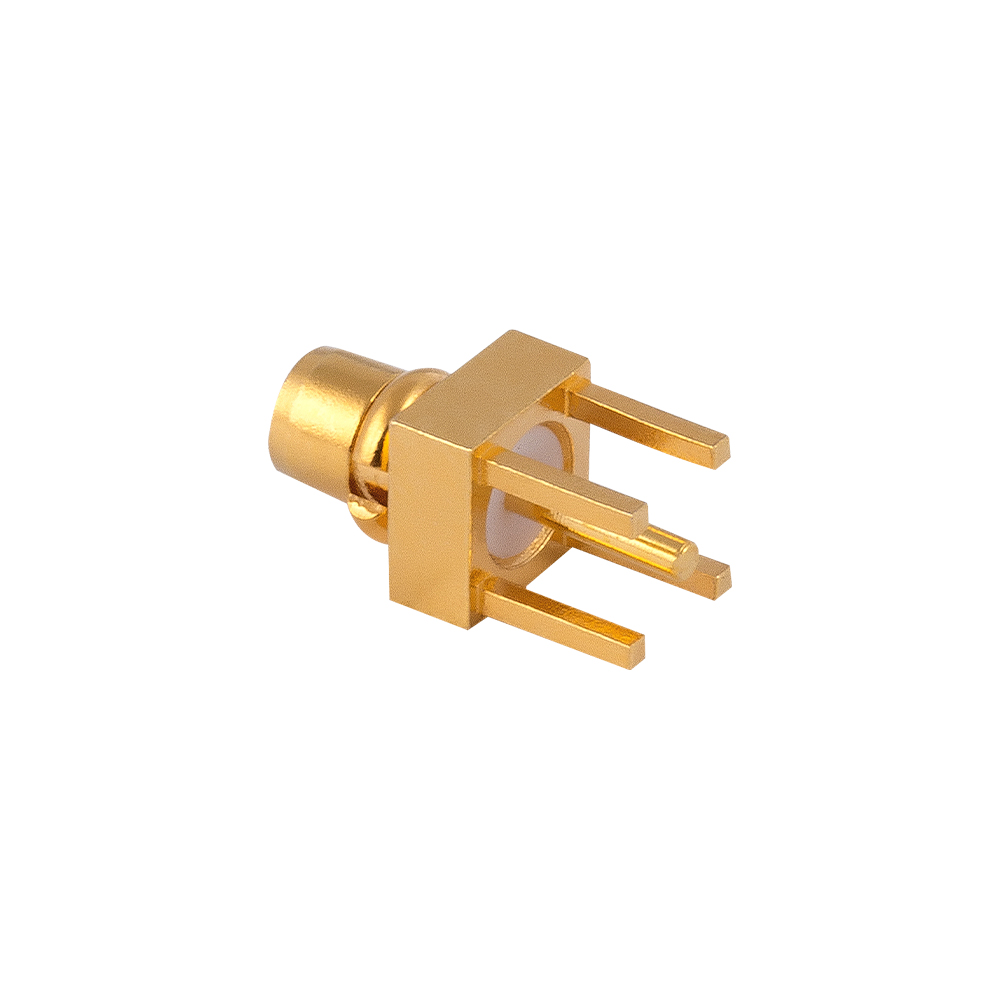

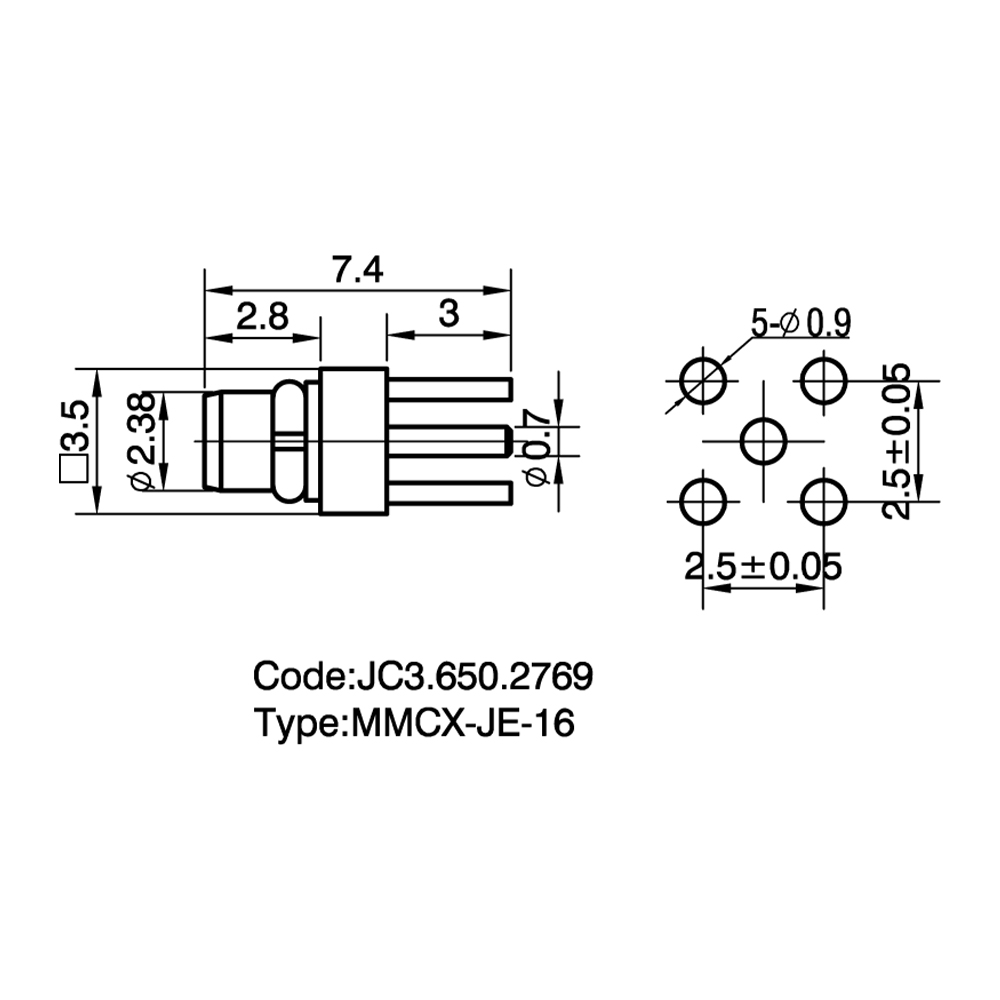

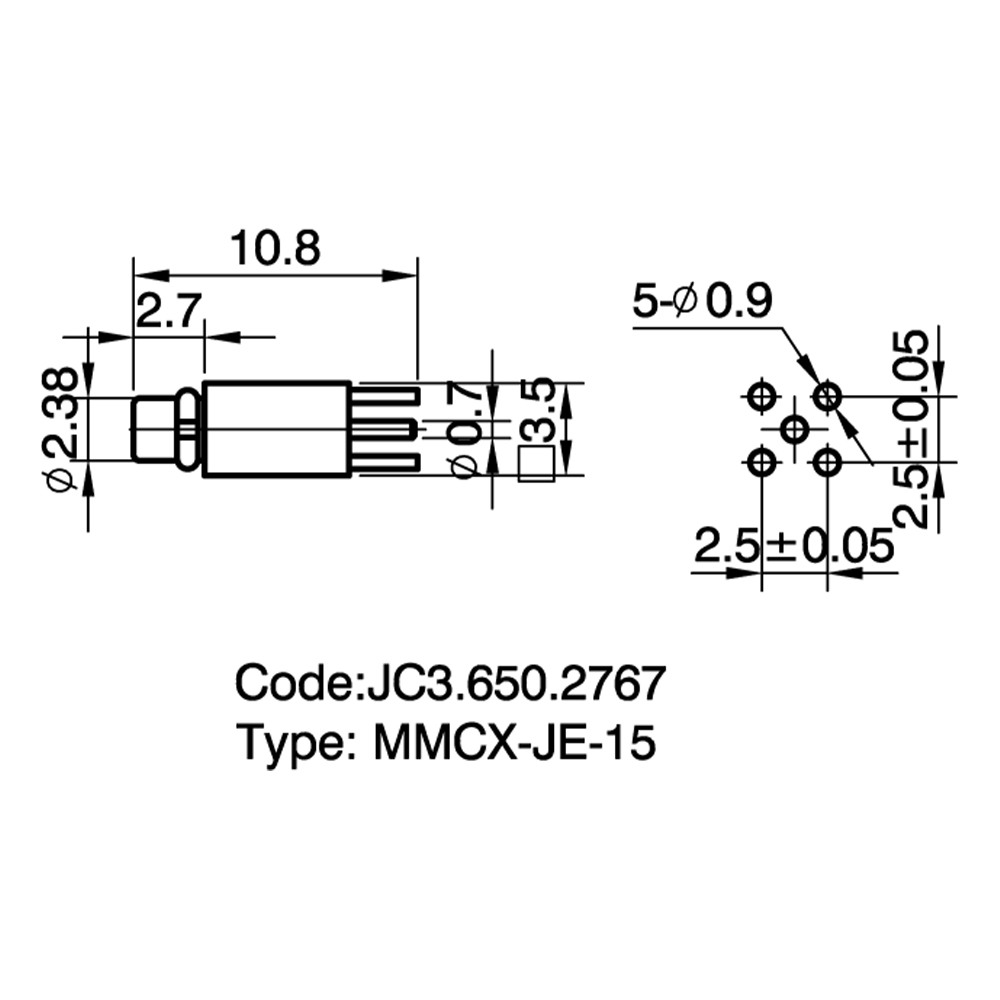

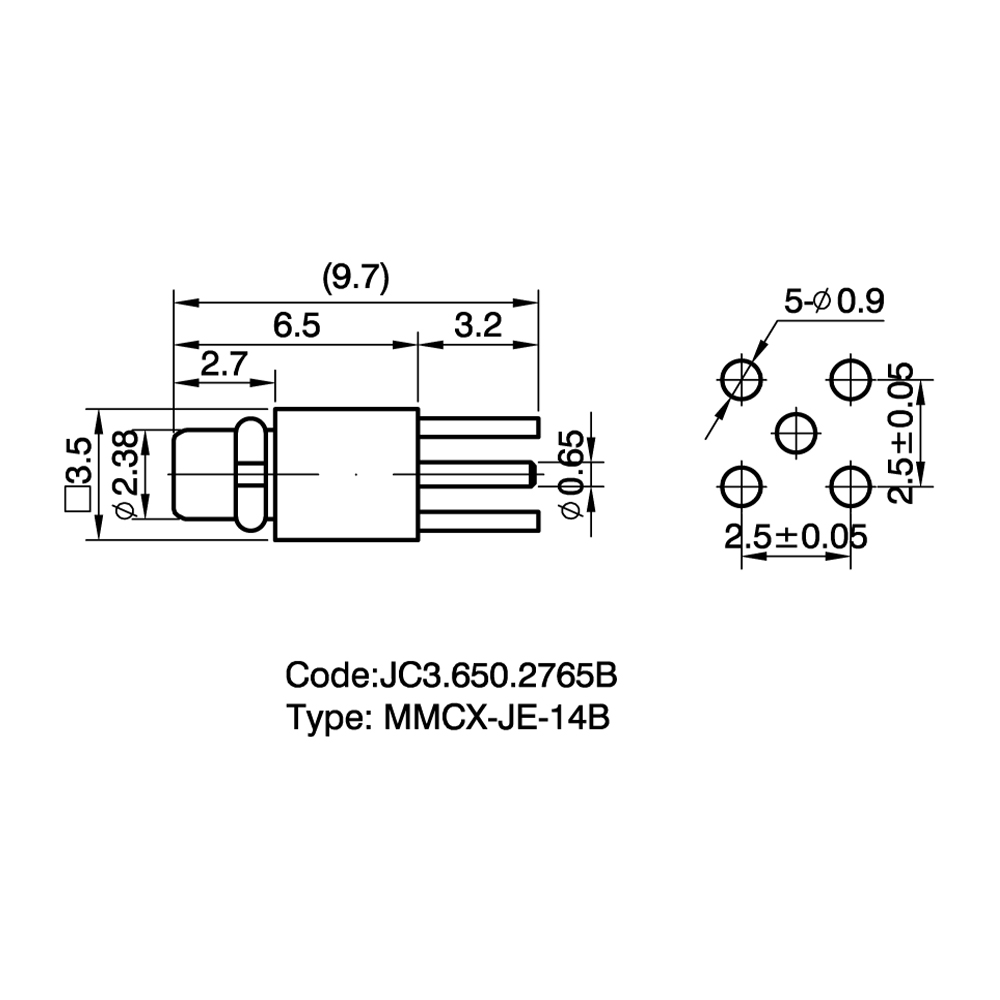

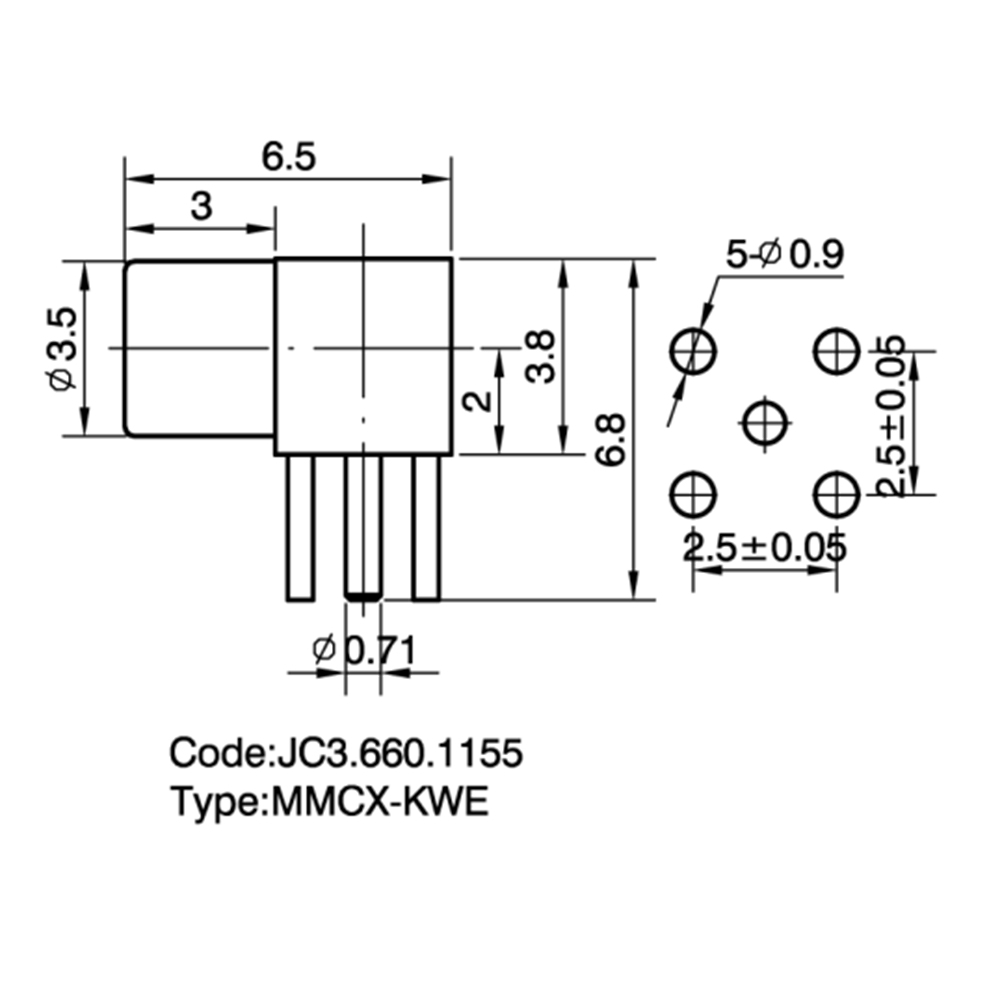

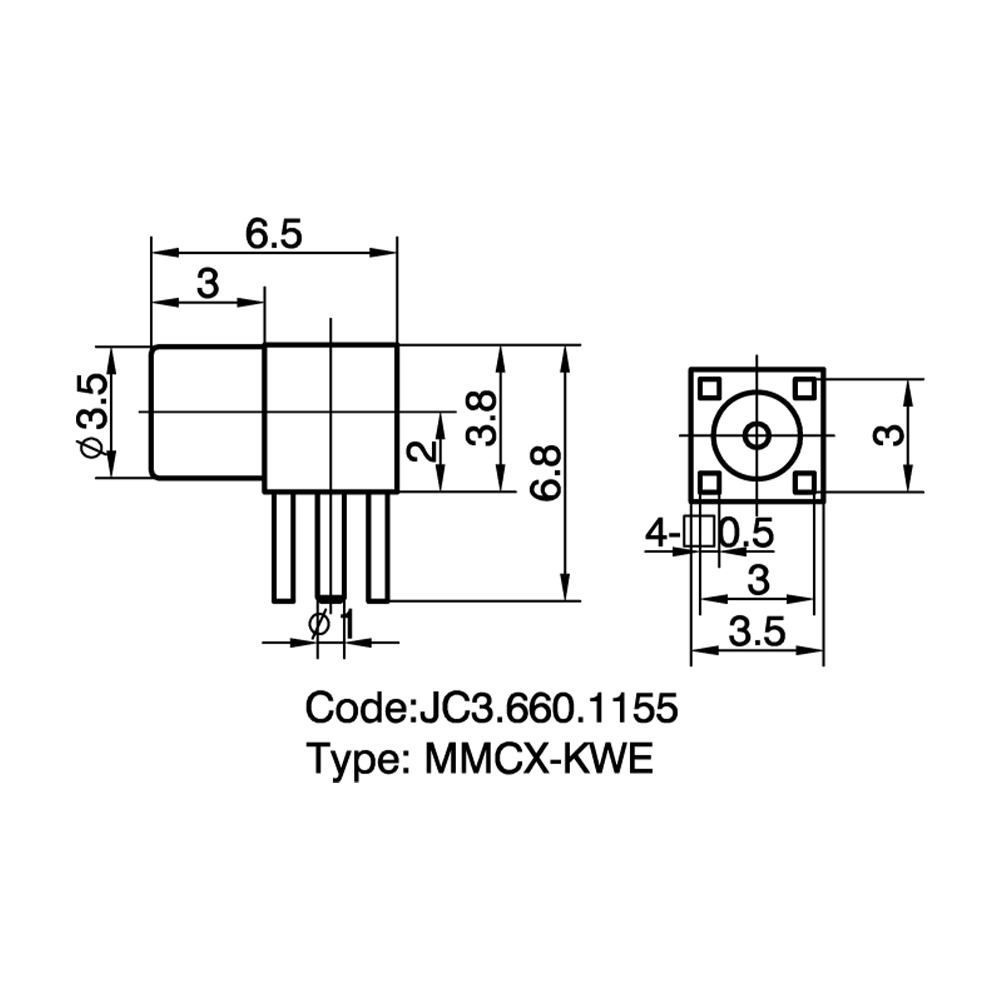

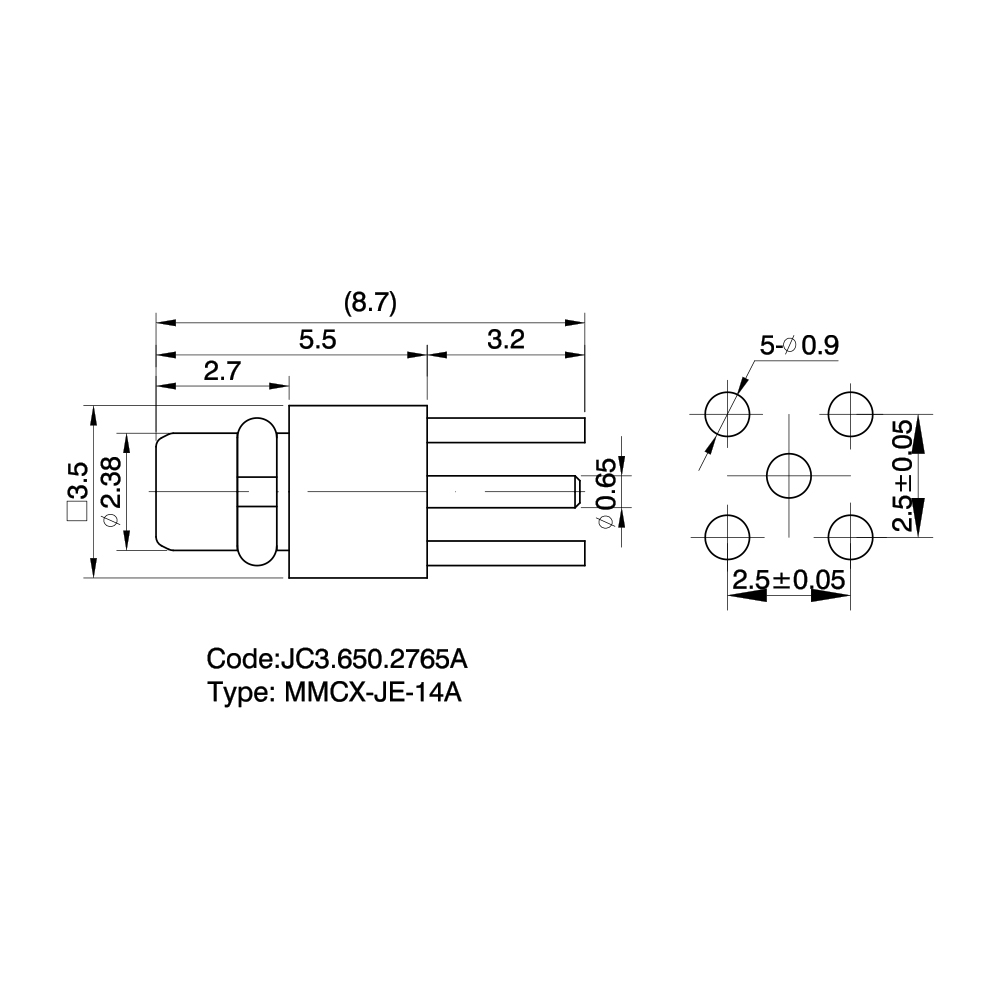

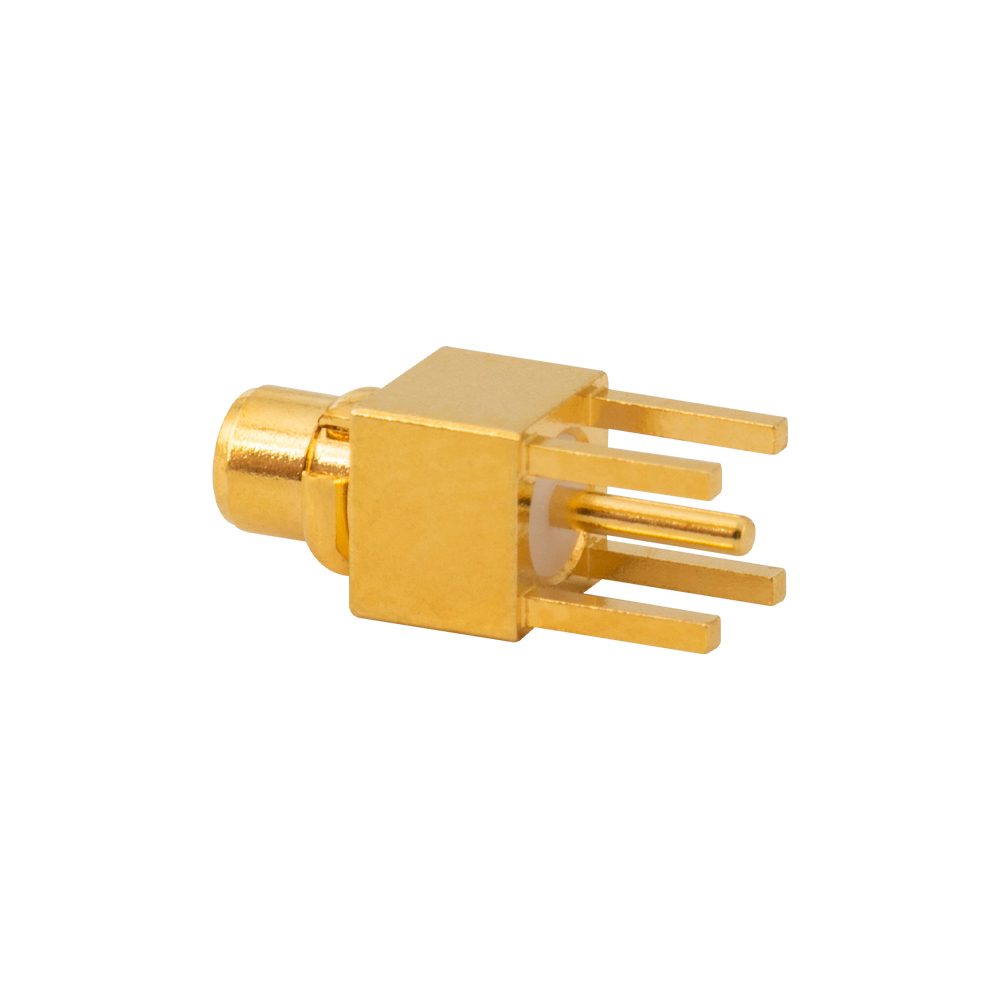

提供多种 PCB 安装选项,包括直安装、直角安装和边缘安装类型。
产品特点:
超低插入损耗设计:中心销采用厚镀金工艺,显着降低接触电阻。

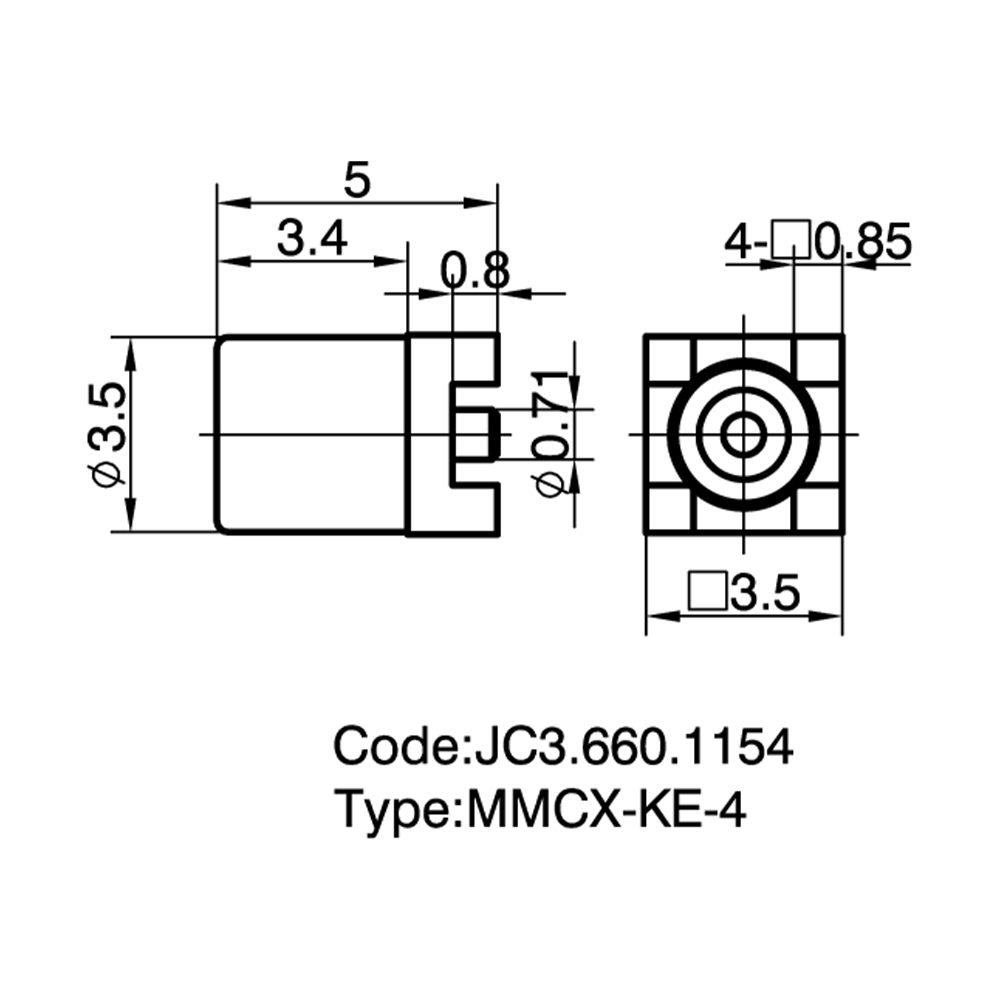

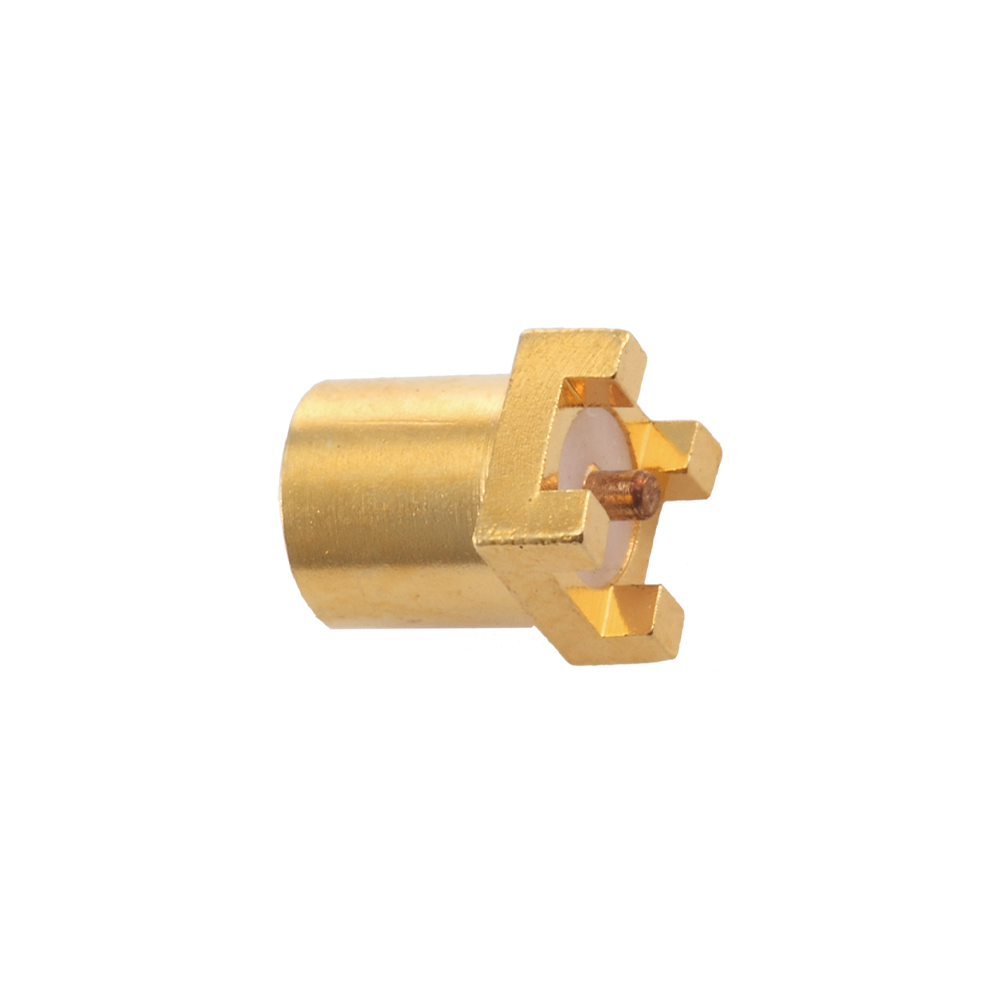

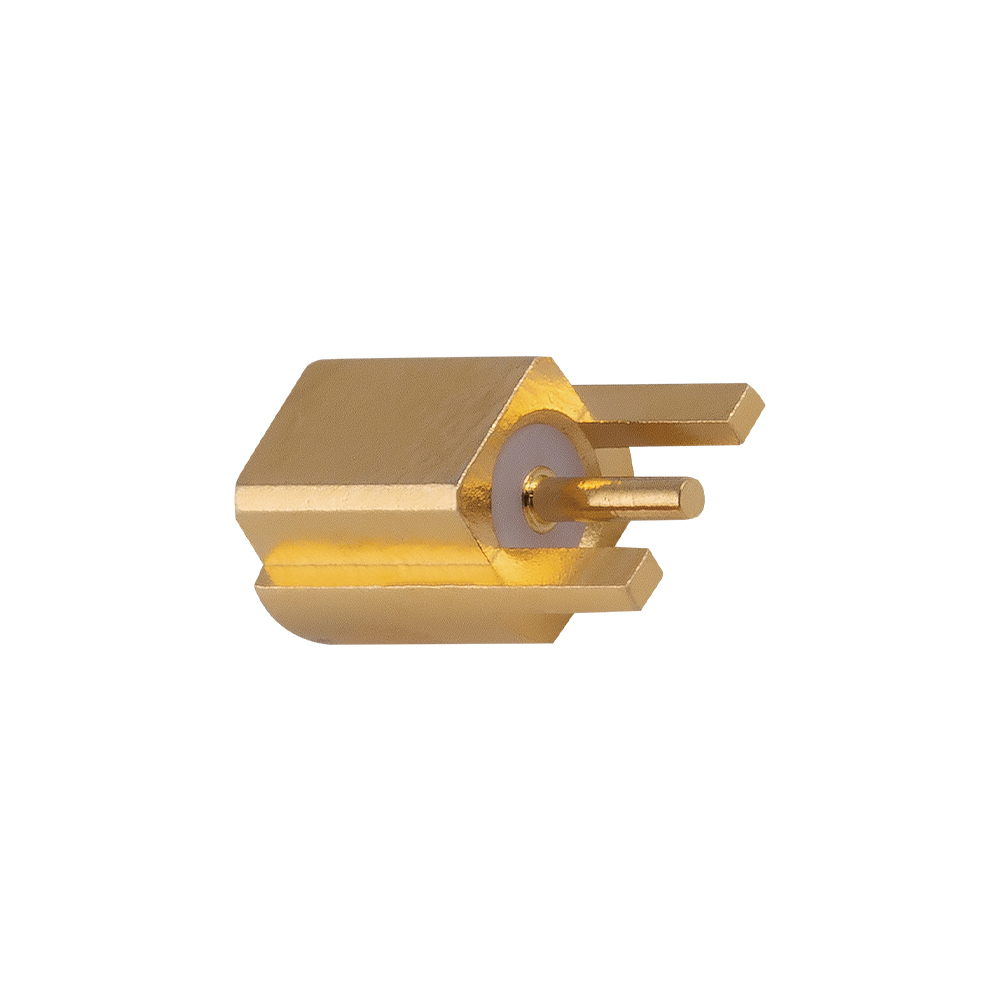

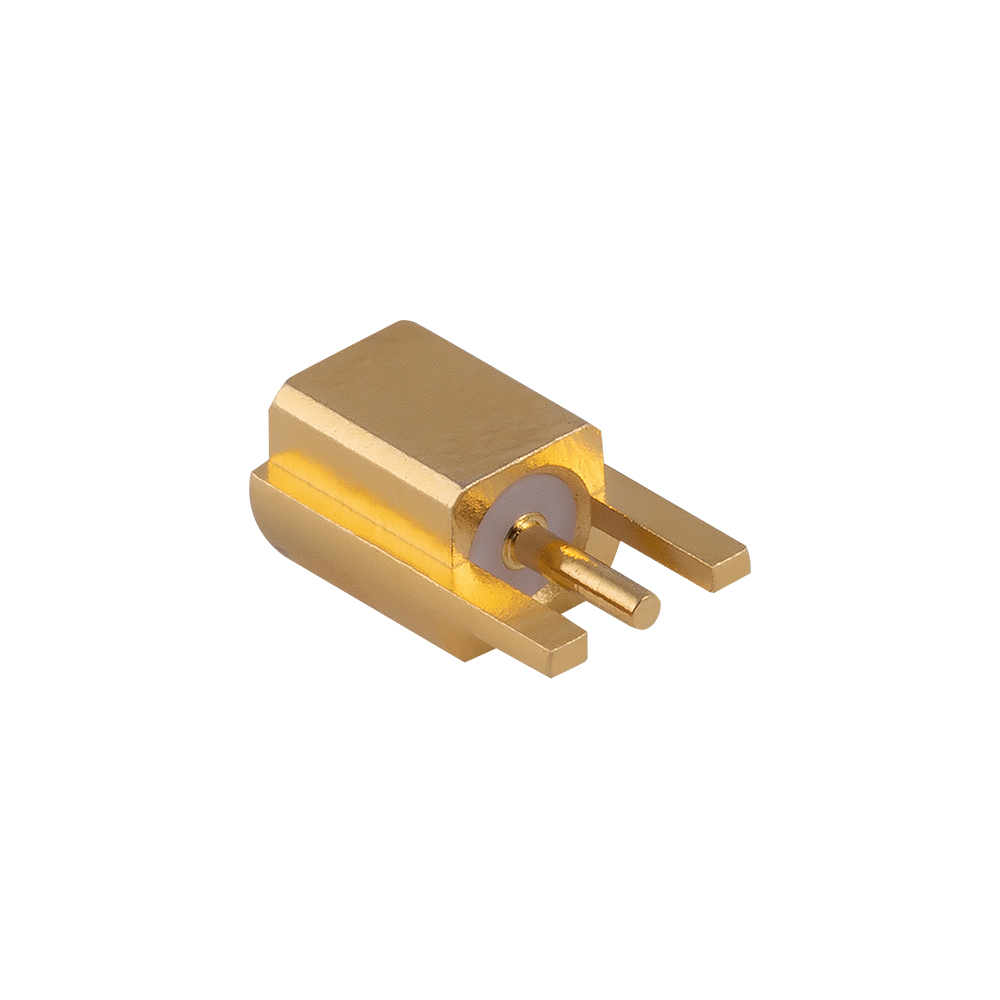

板边优化:边缘安装连接器专为薄 PCB 设计,可实现无缝边缘集成并降低垂直高度。
优异的热性能:高性能PTFE绝缘材料即使在长期高功率传输下也能保持稳定的阻抗。
应用优势:
高密度PCB布局:10mm²区域内可布置更多RF接口,作为实现MIMO（多输入多输出）技术的关键组件。
降低生产成本:标准化引脚设计与主流PCB布局兼容,支持回流焊接,提高批量生产产量。
|
温度范围 |
-55～+155℃（PE电缆-40～+85℃) |
|
阻抗 |
50Ω |
|
频率范围 |
DC～6GHz |
|
绝缘电阻 |
≥1000MΩ |
|
插入损失 |
0。18 dB/1GHz |
|
电压驻波比（VSWR） |
直 ≤1。25/3GHz |
|
|
直角 ≤1。43/3GHz |
|
耐久性（交配） |
≥500 个周期 |
