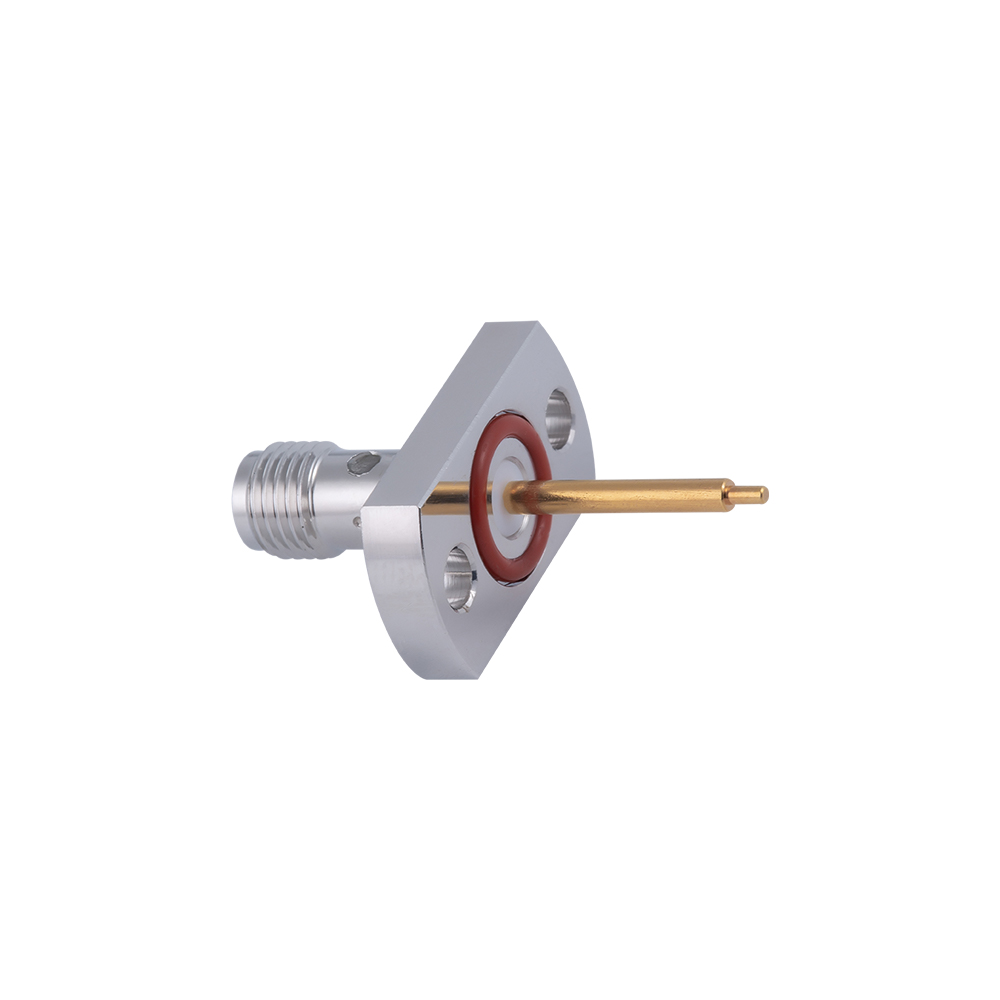

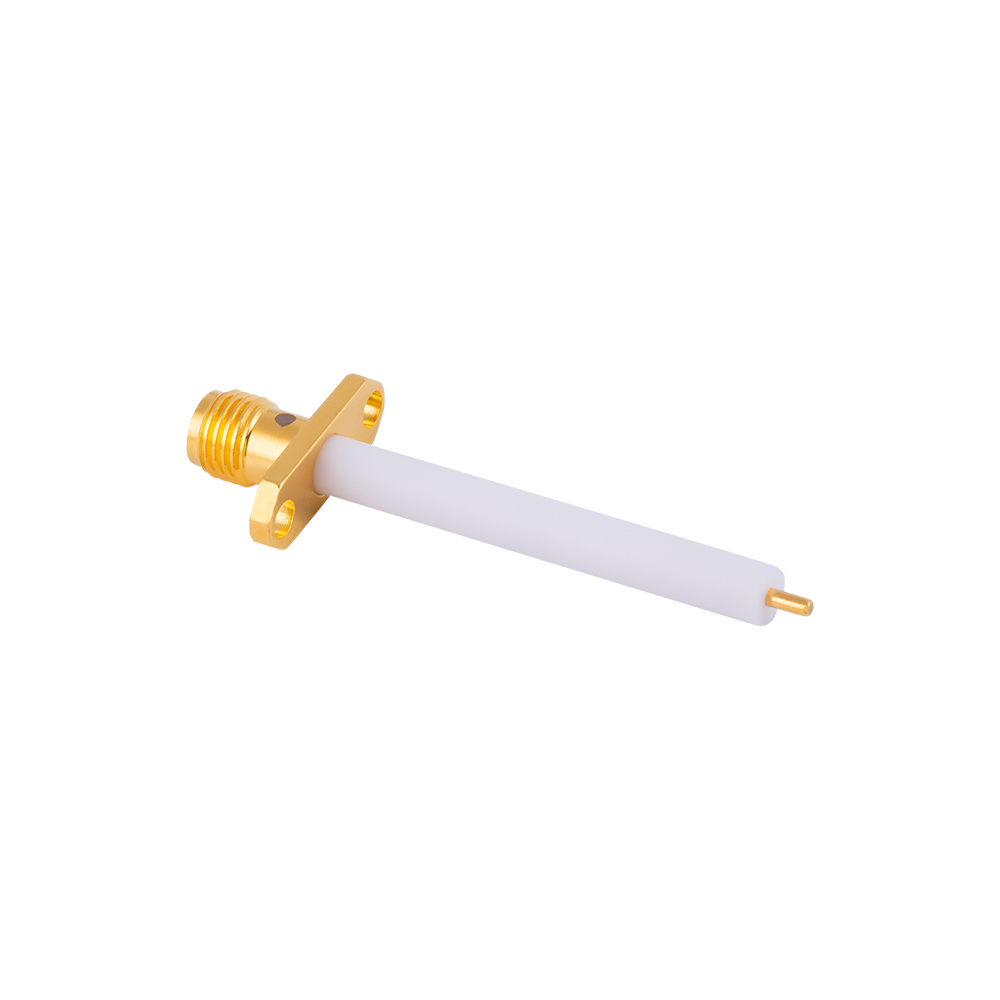

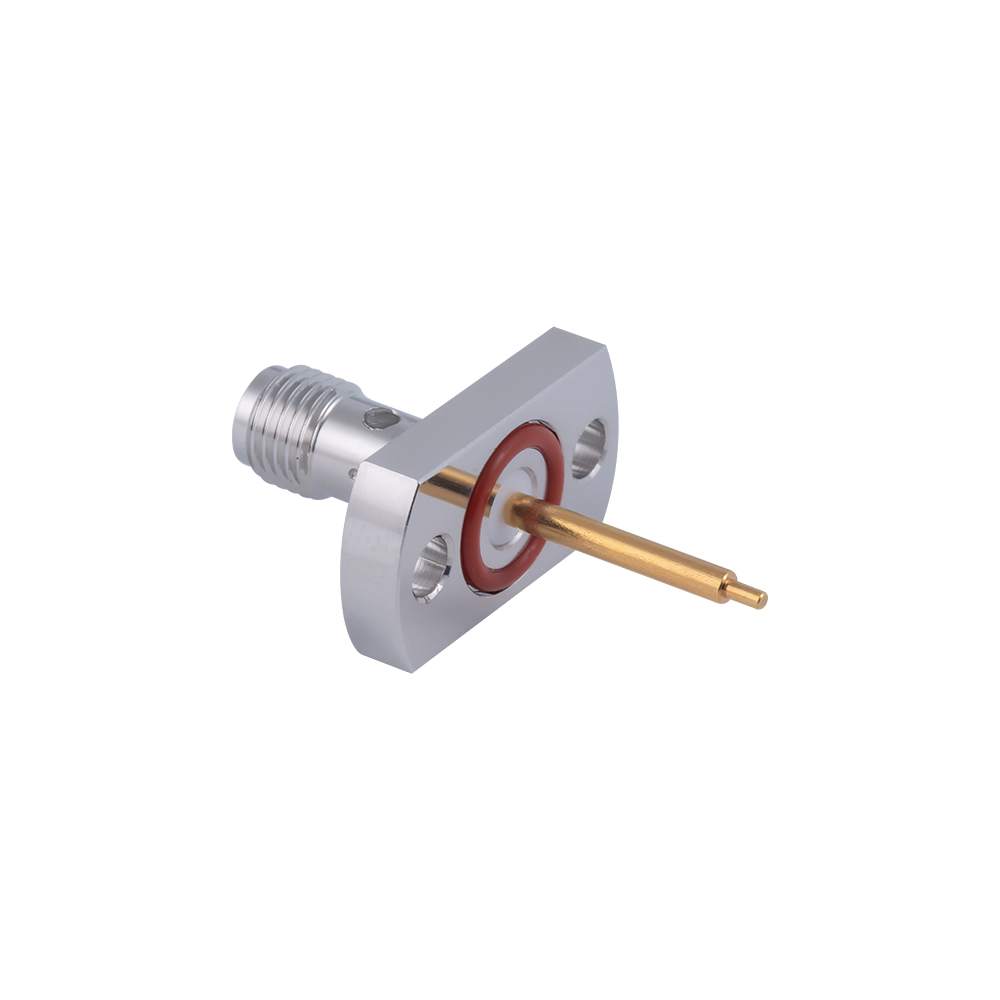

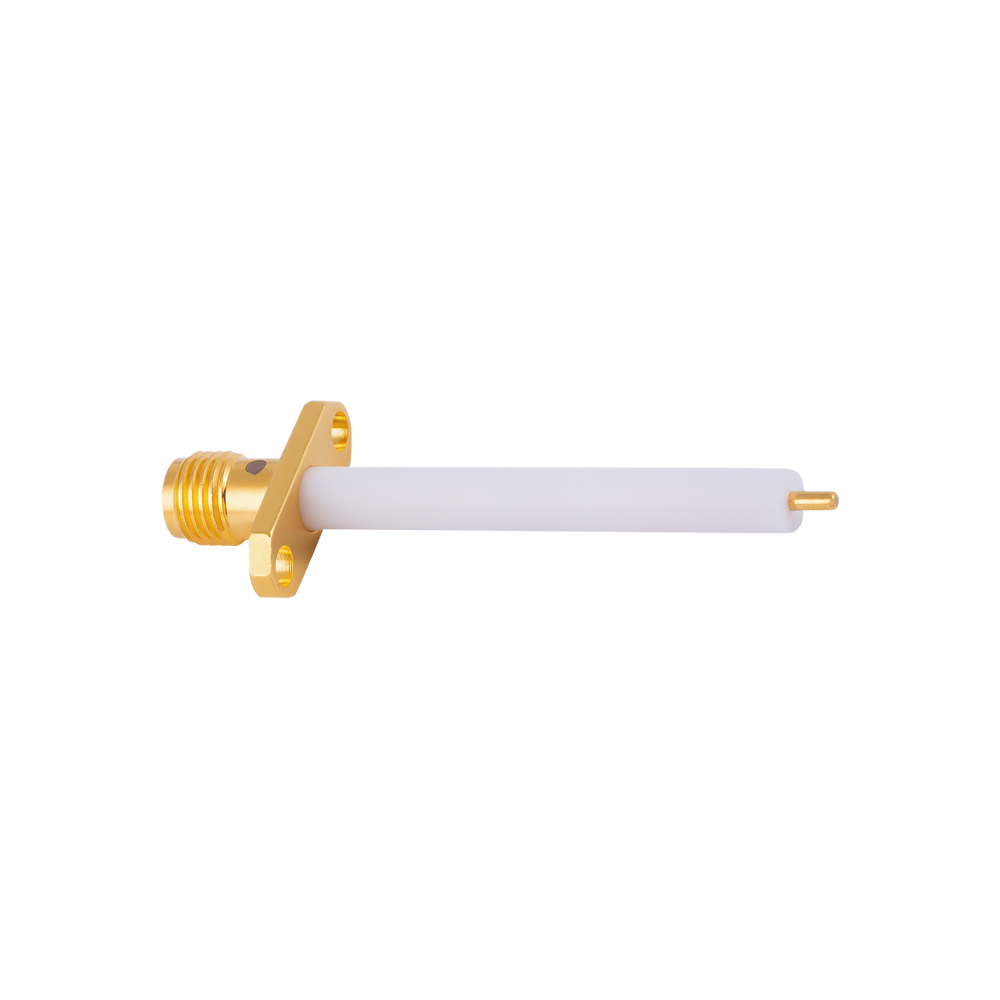

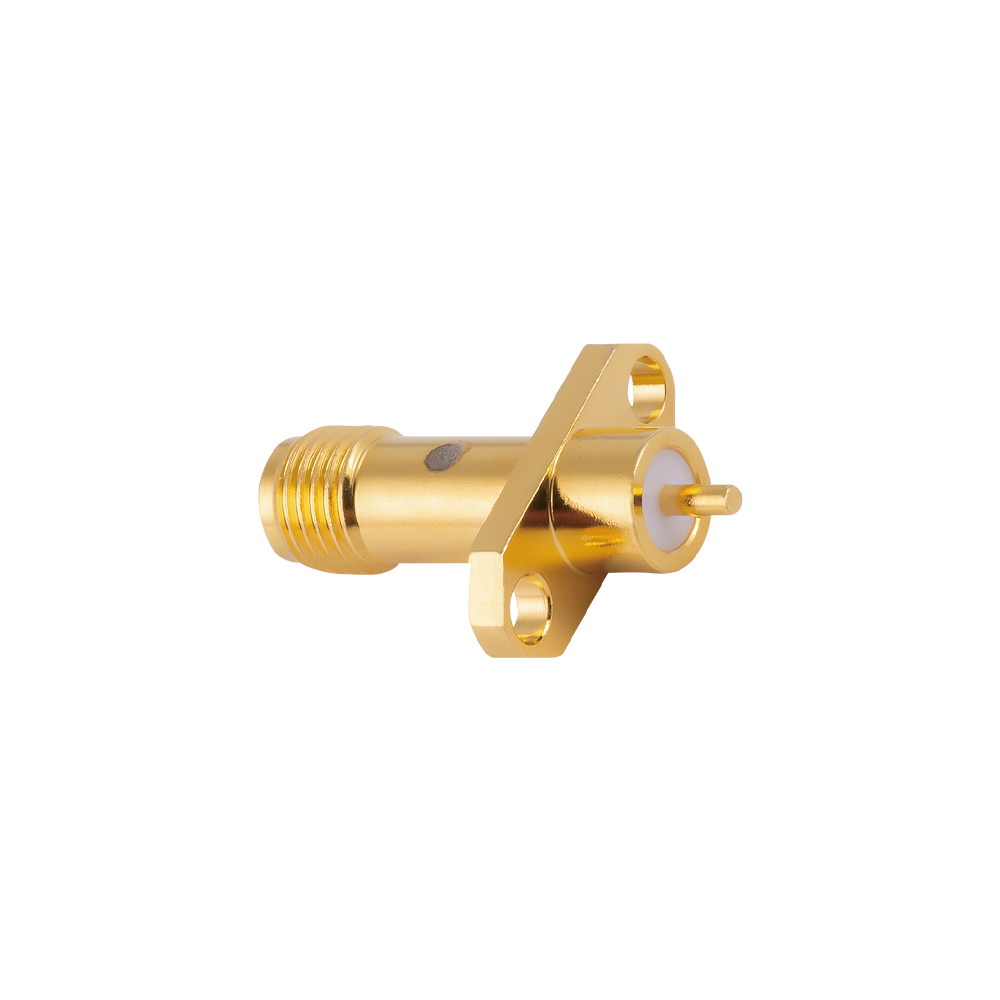

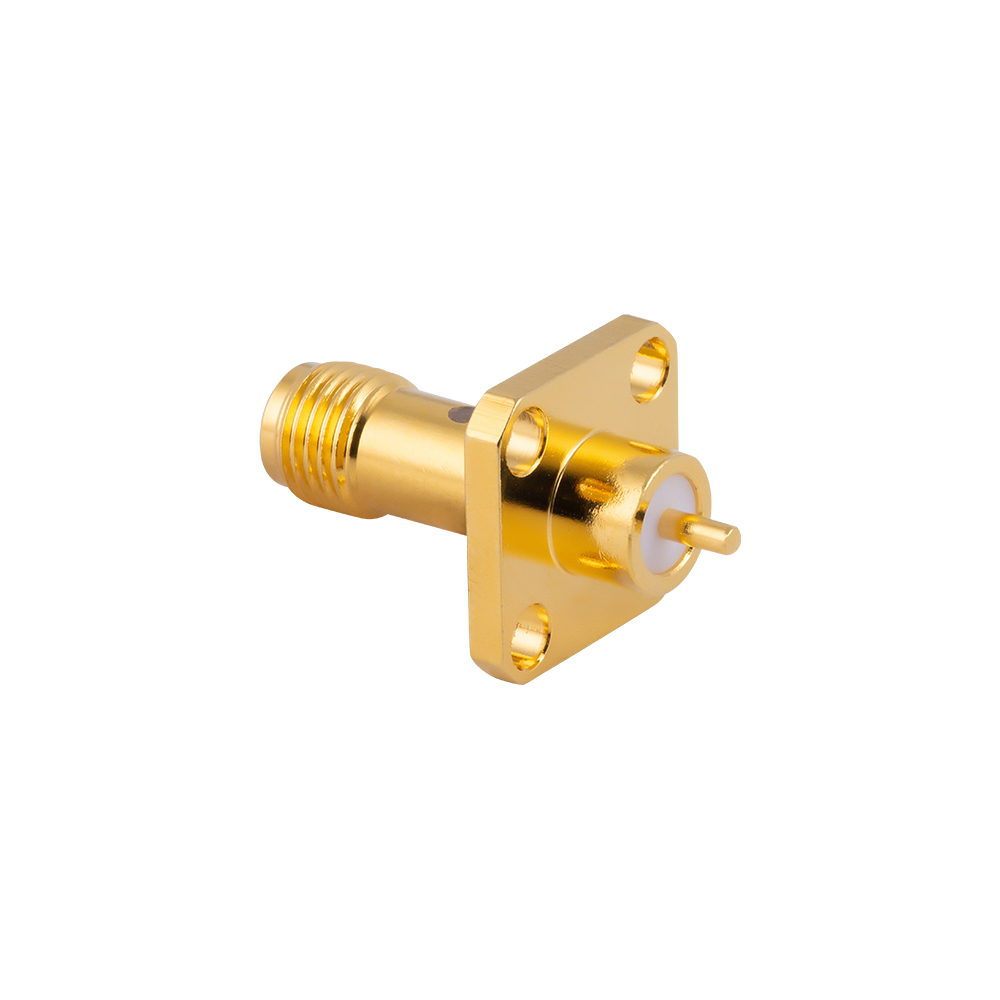

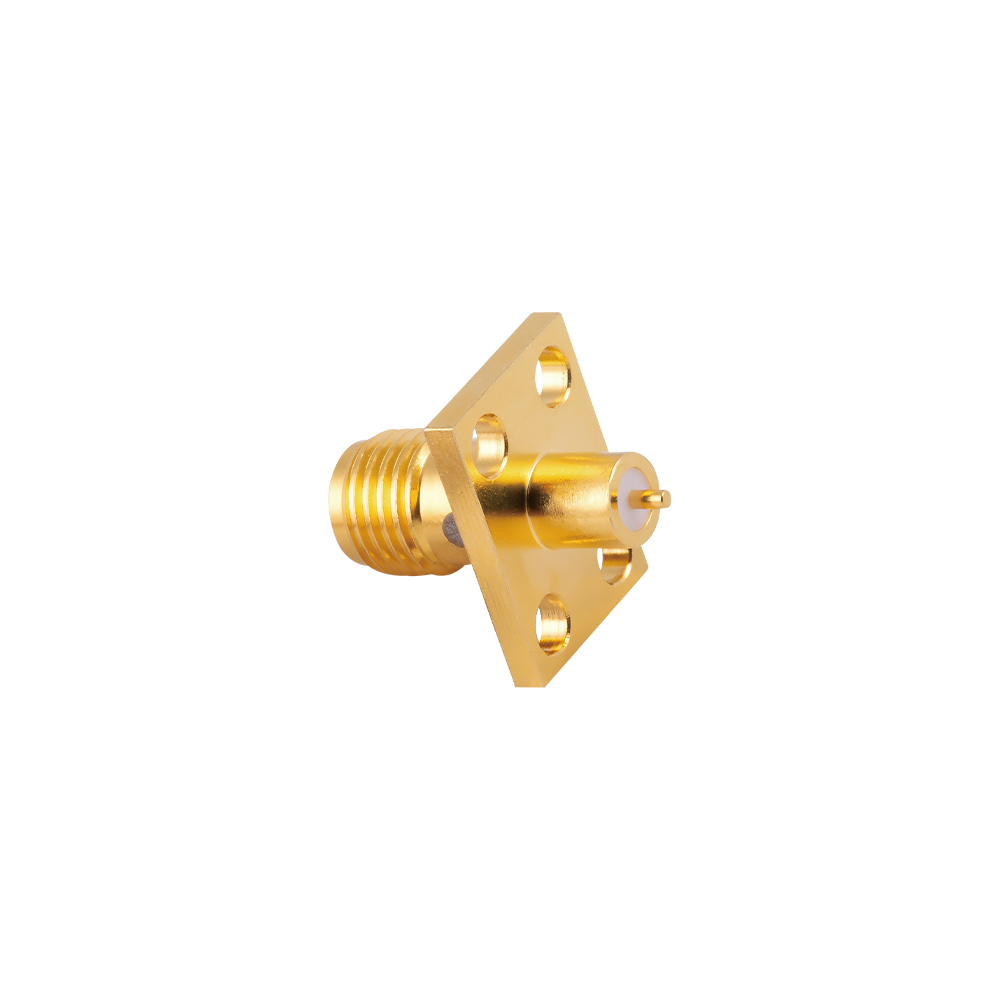

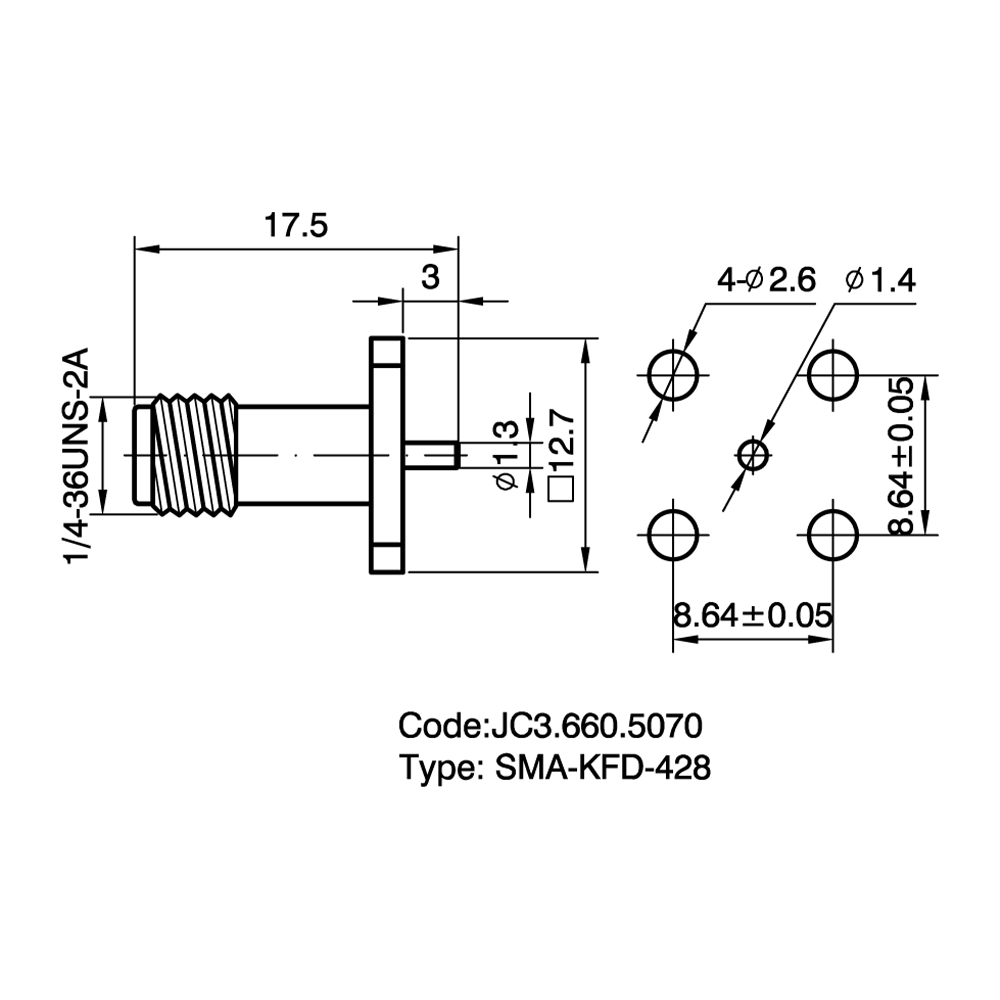

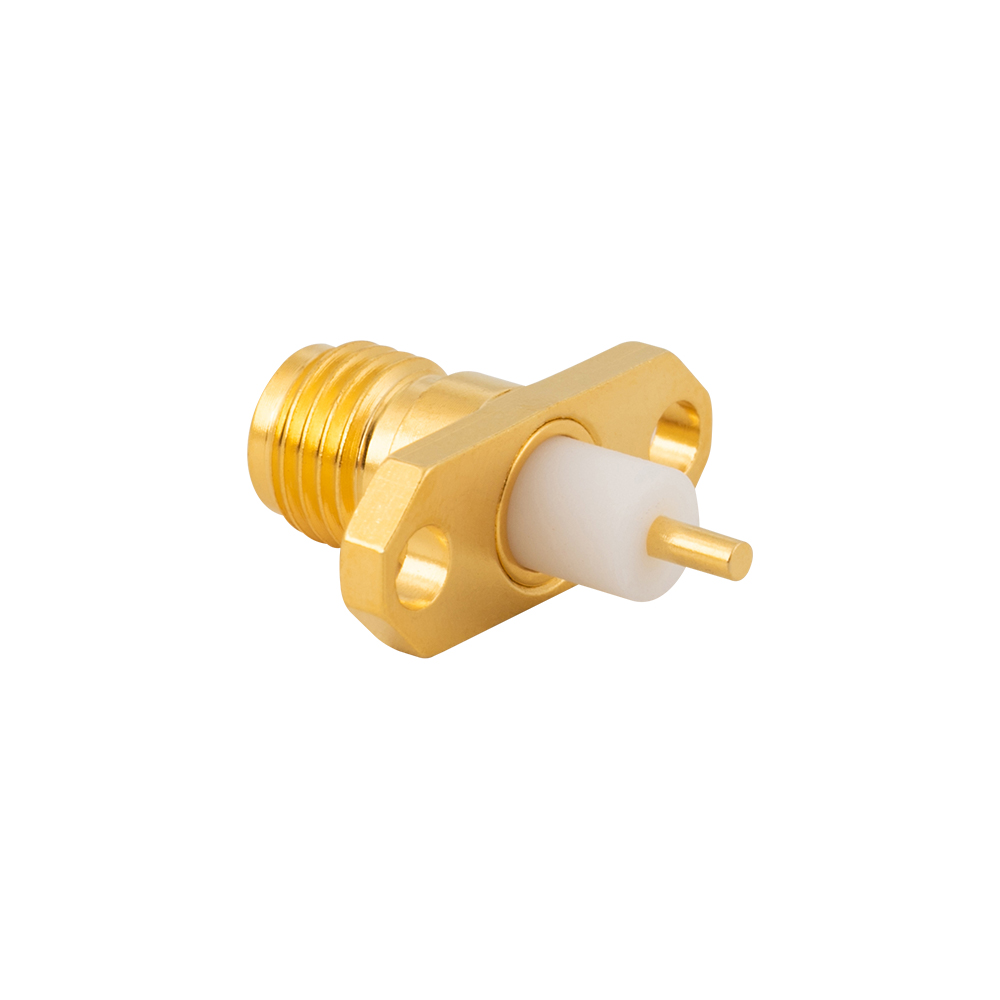

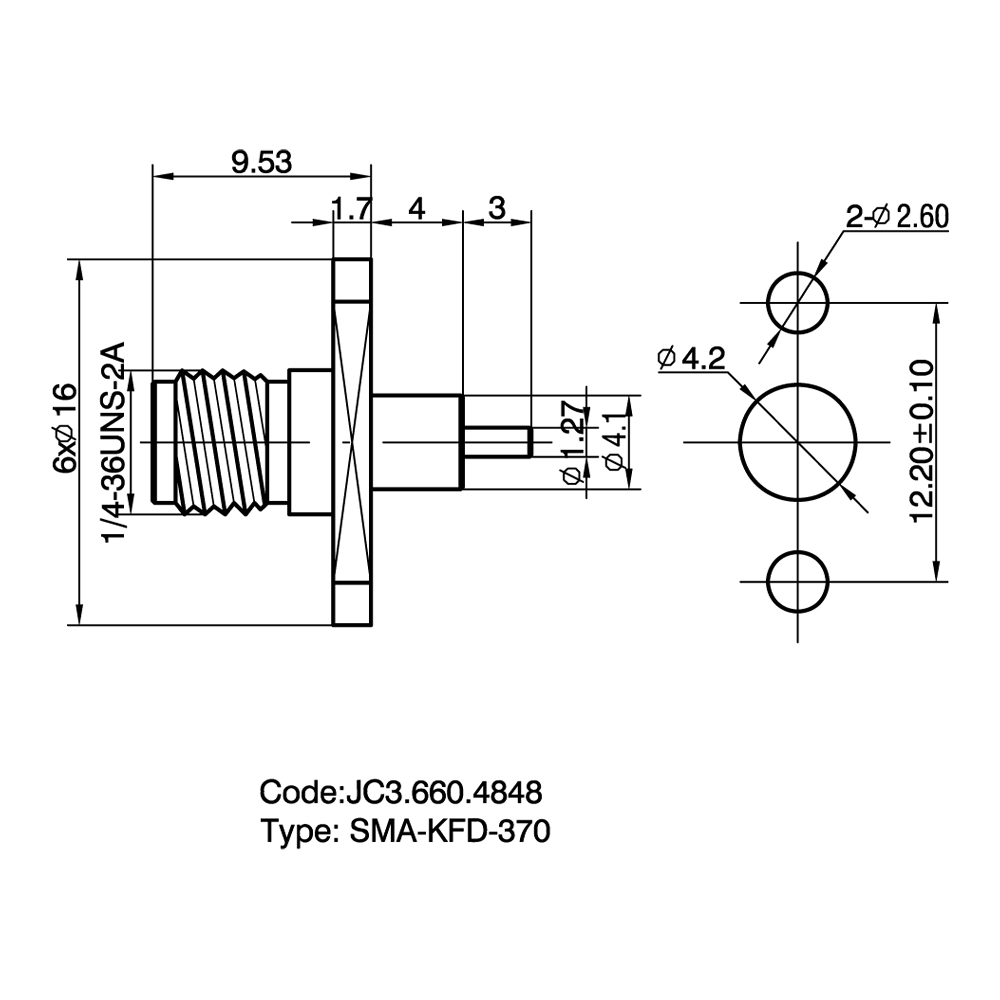

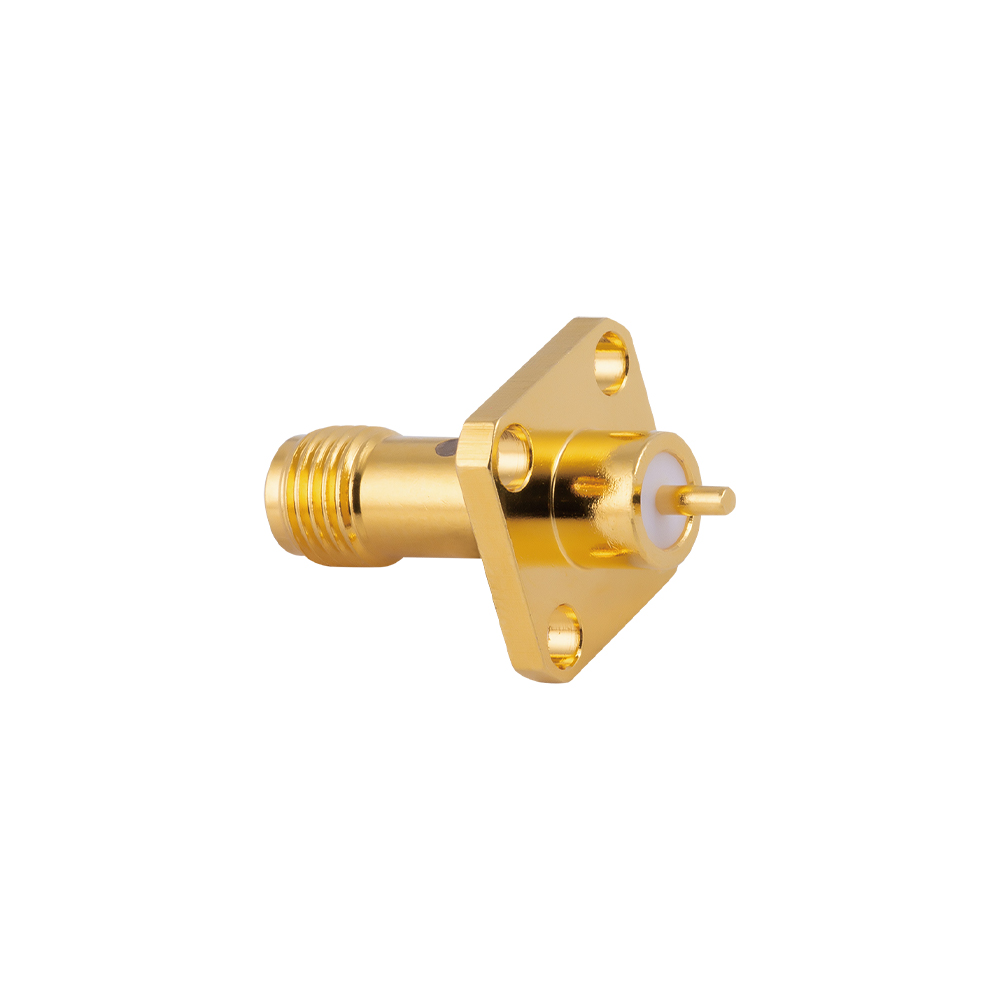

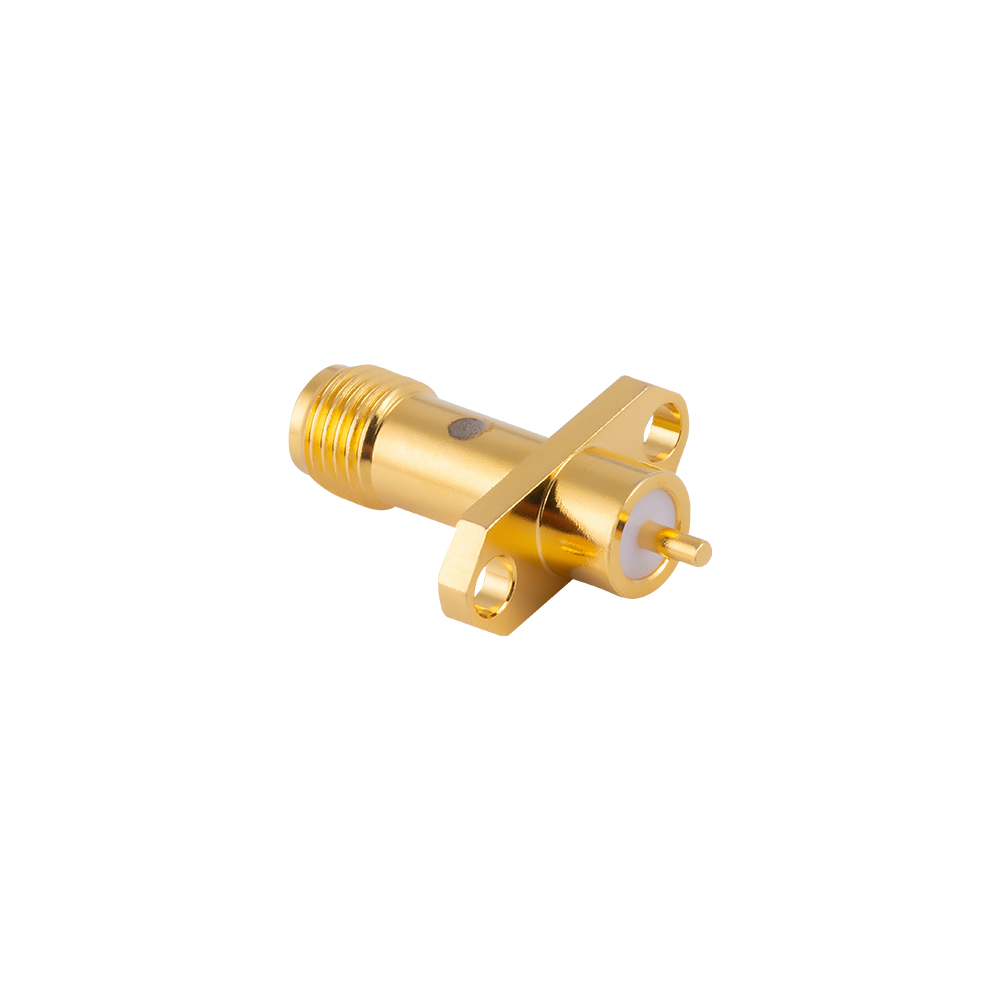

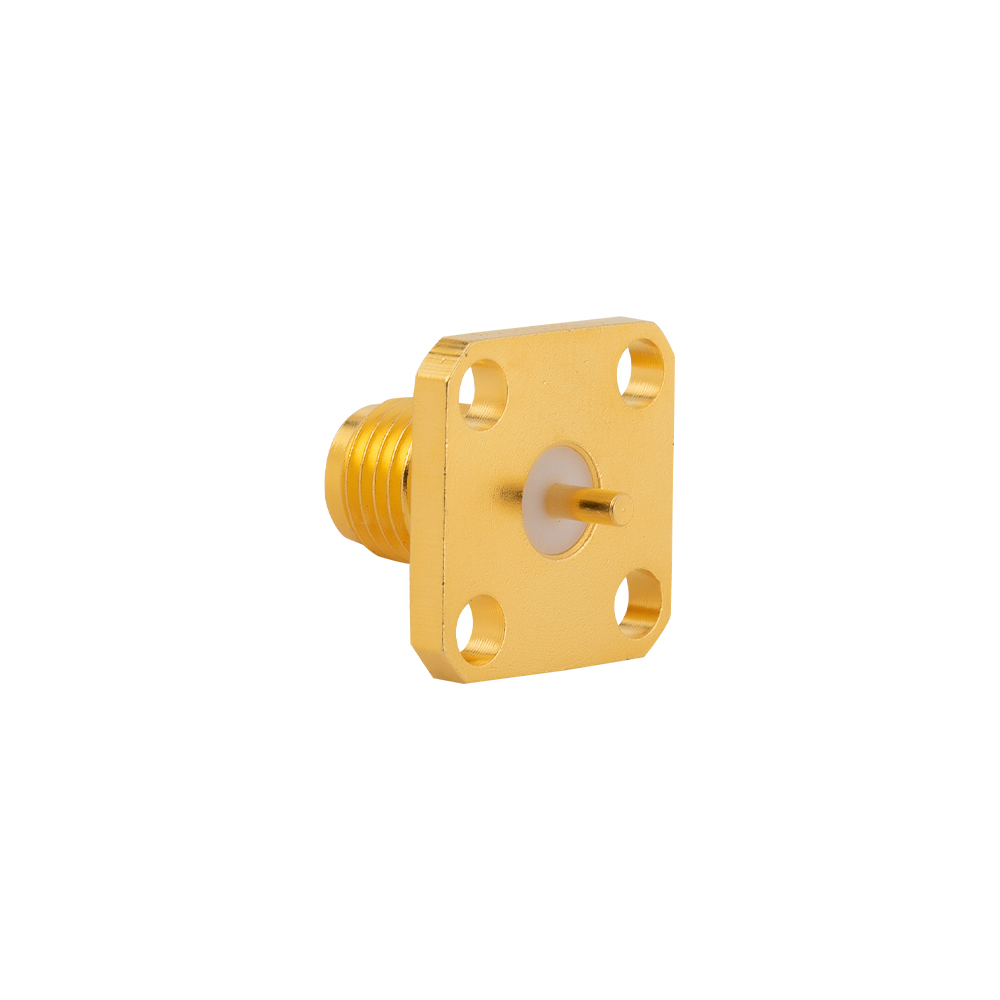

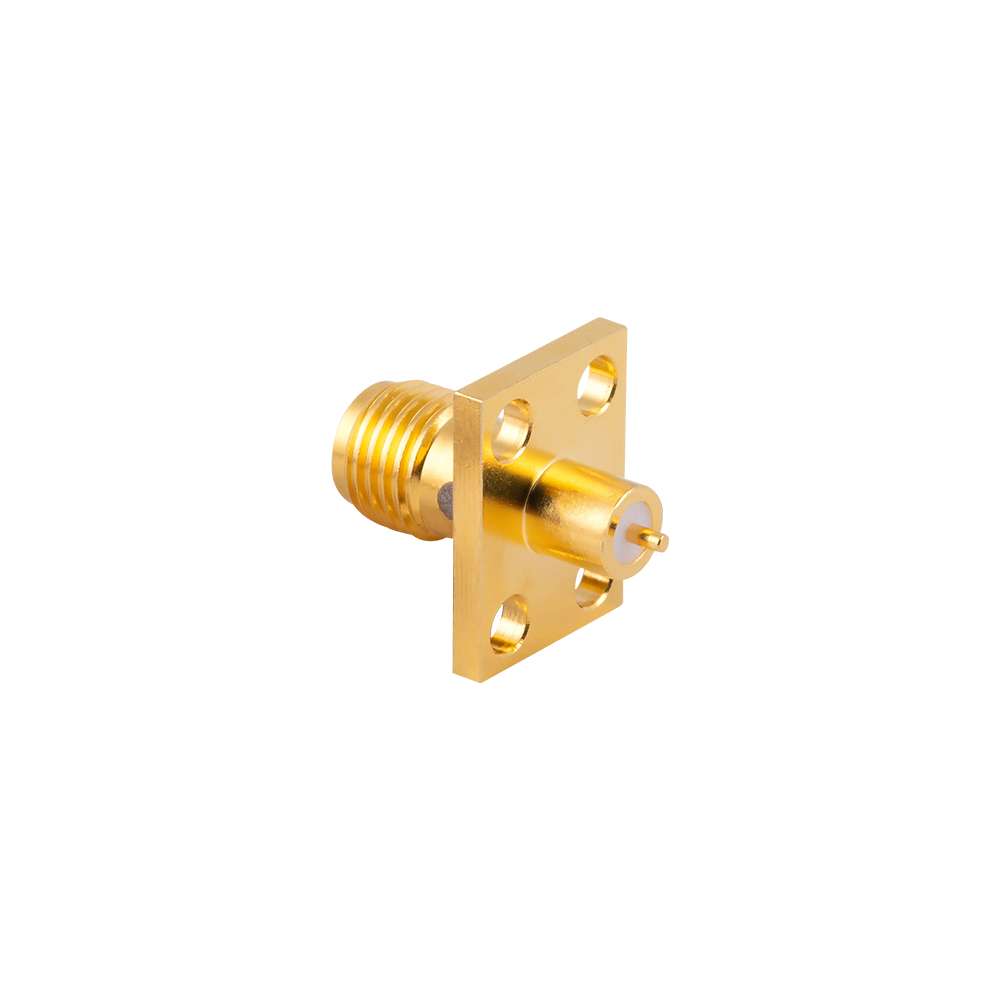

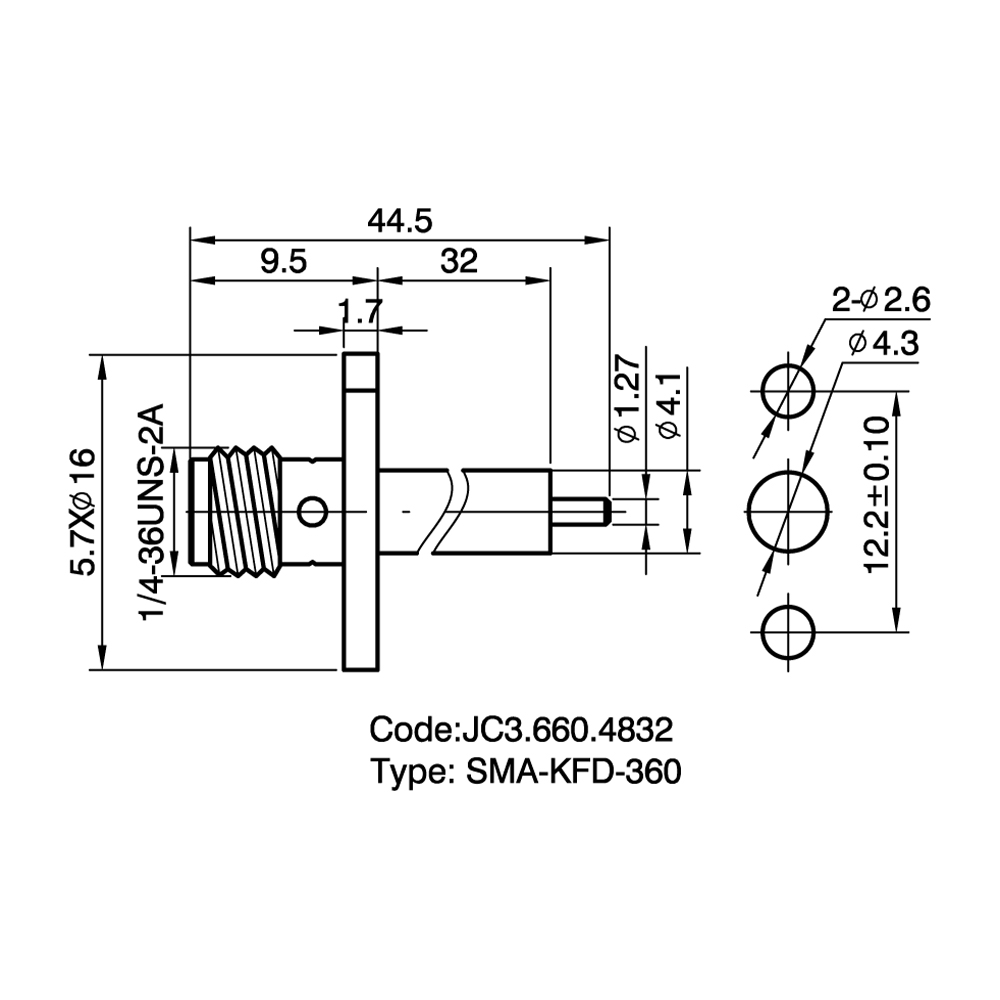

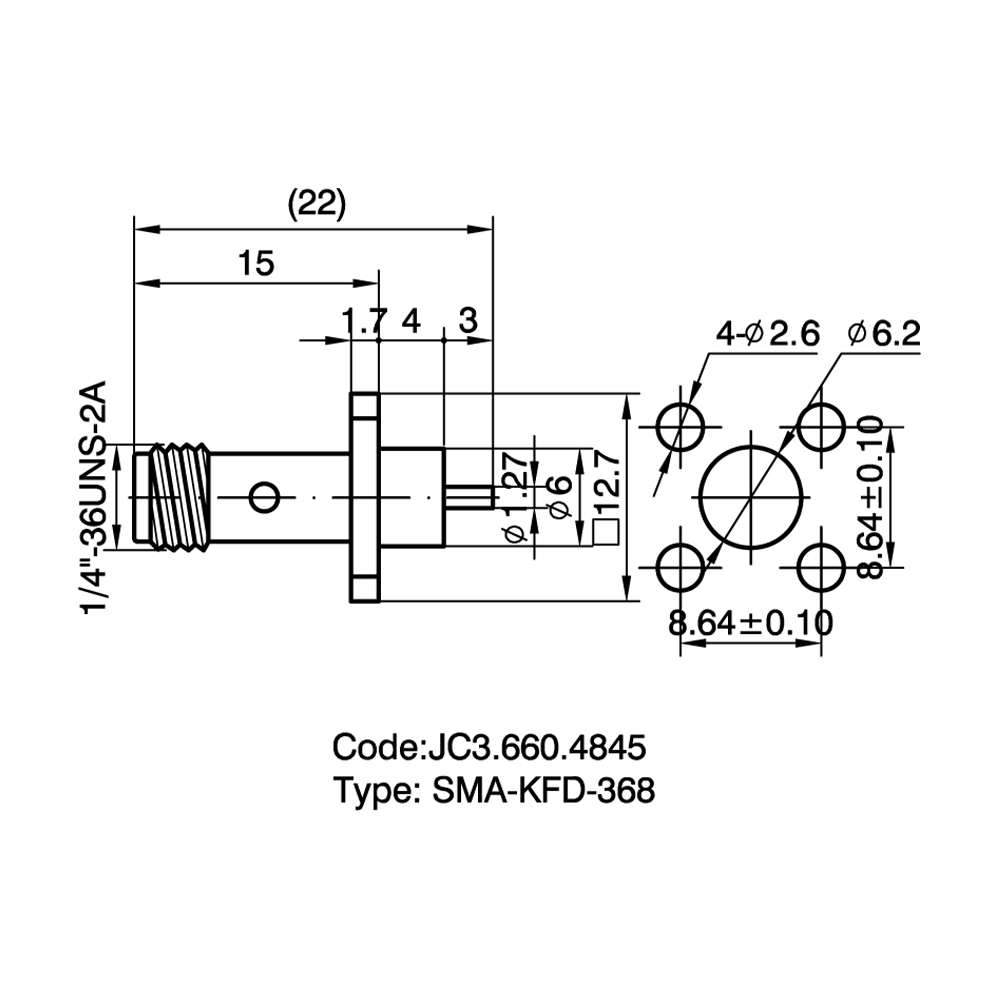

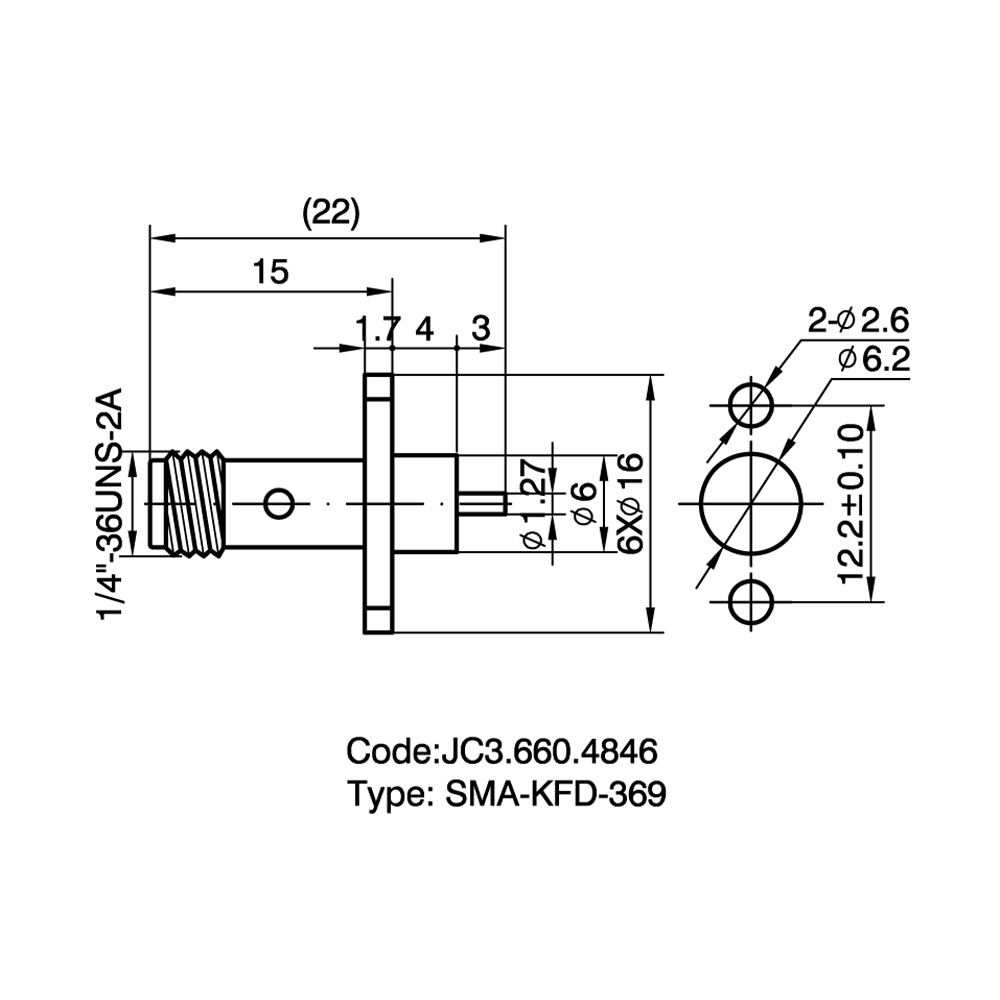

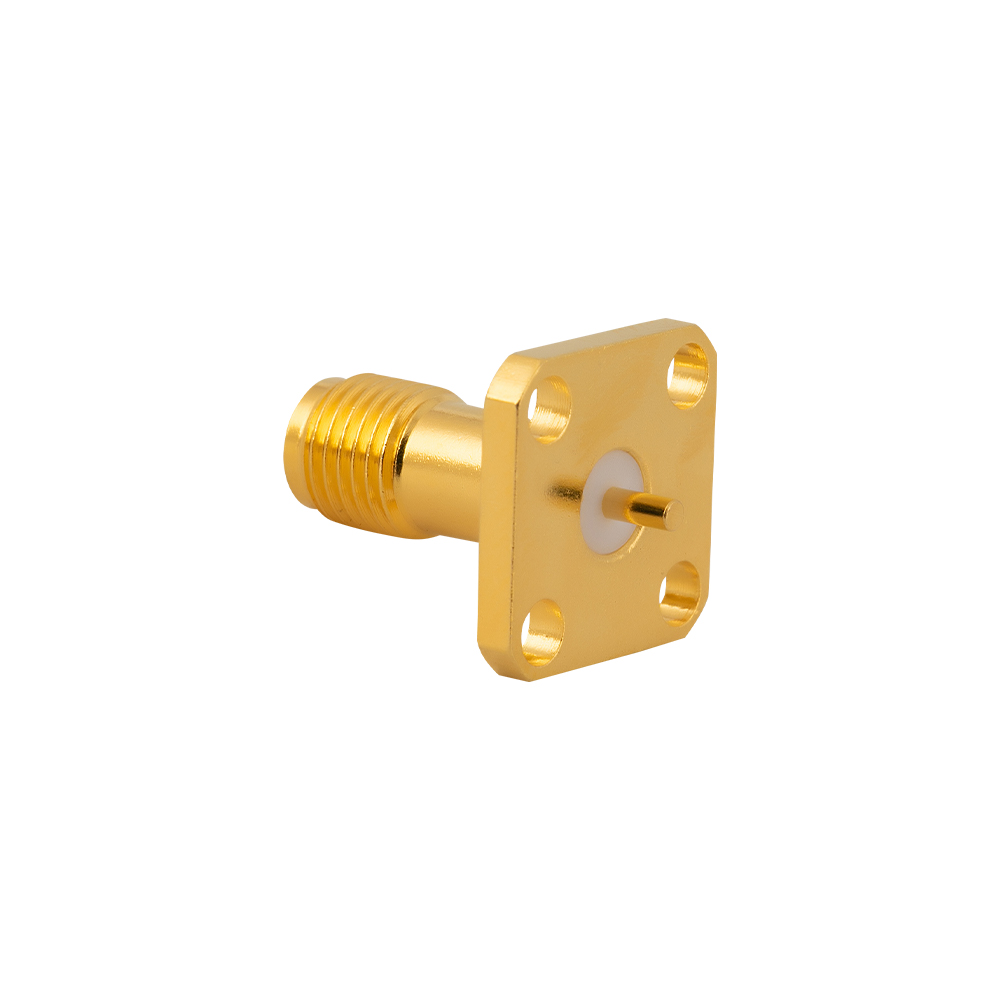

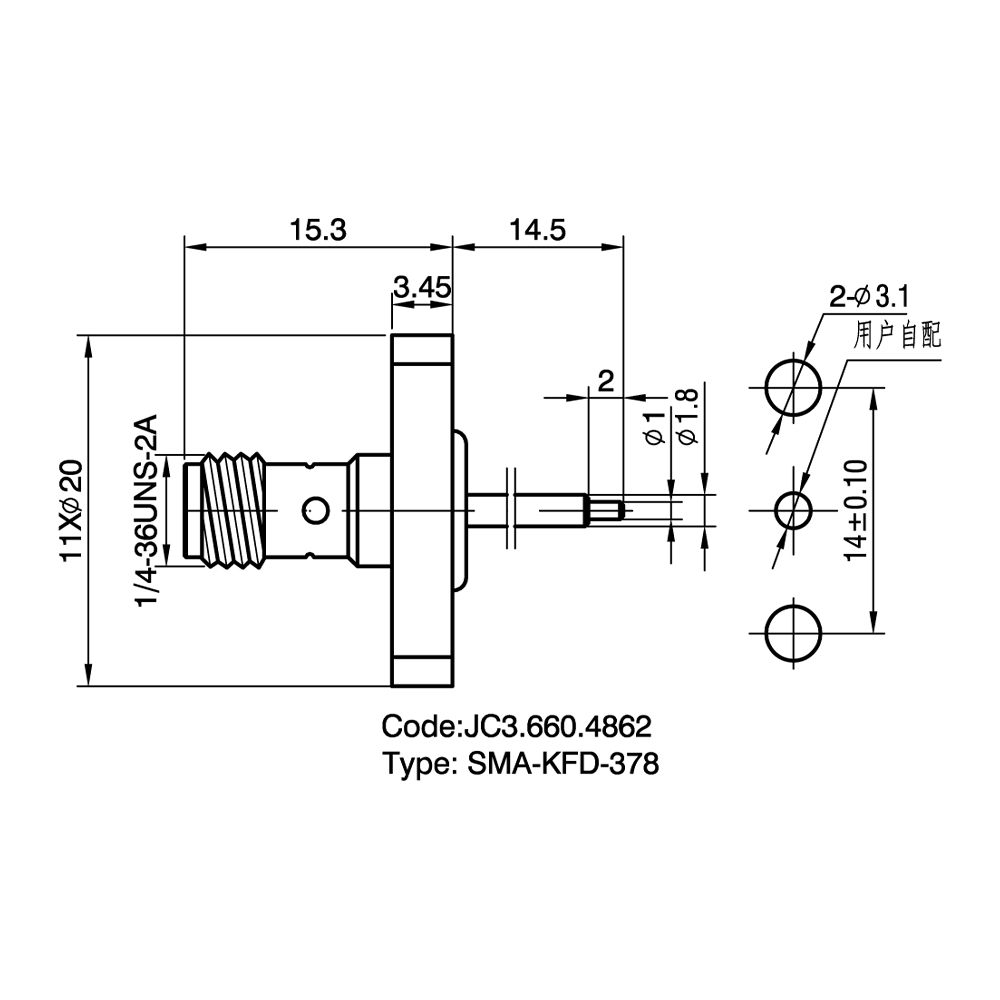

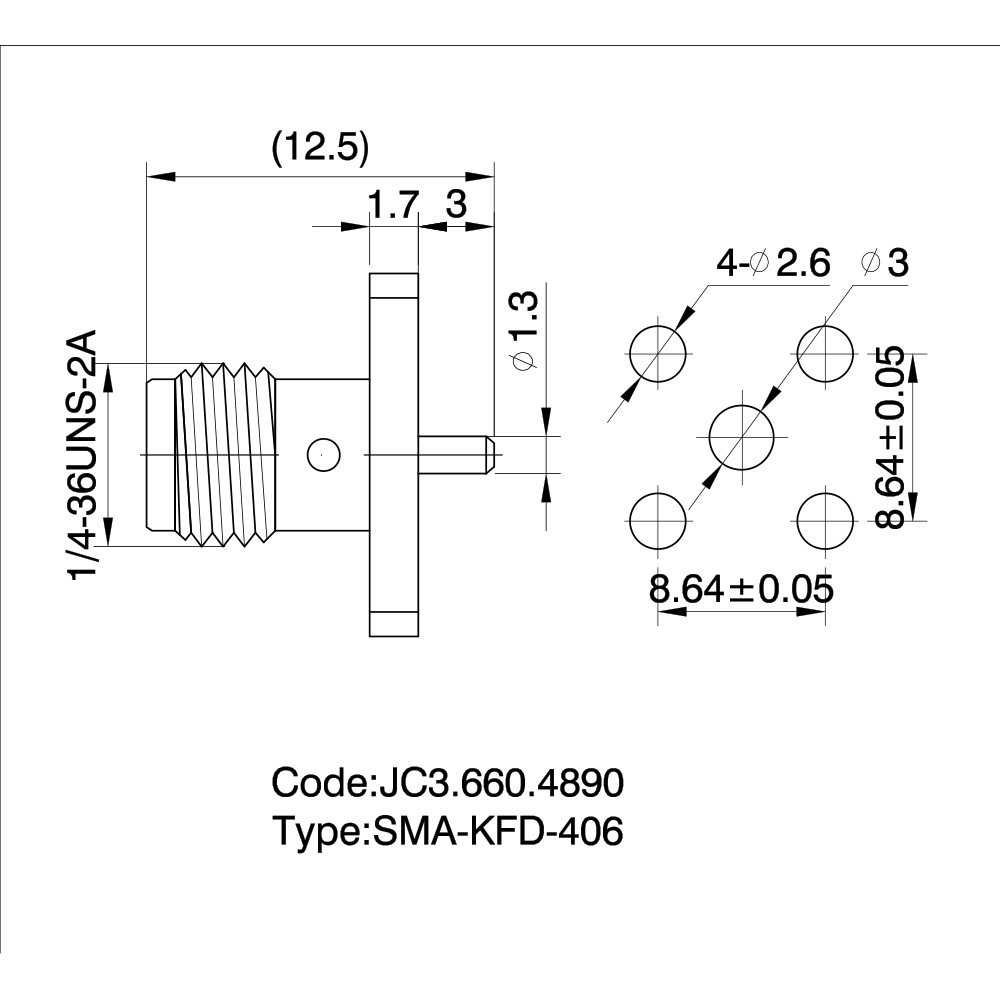

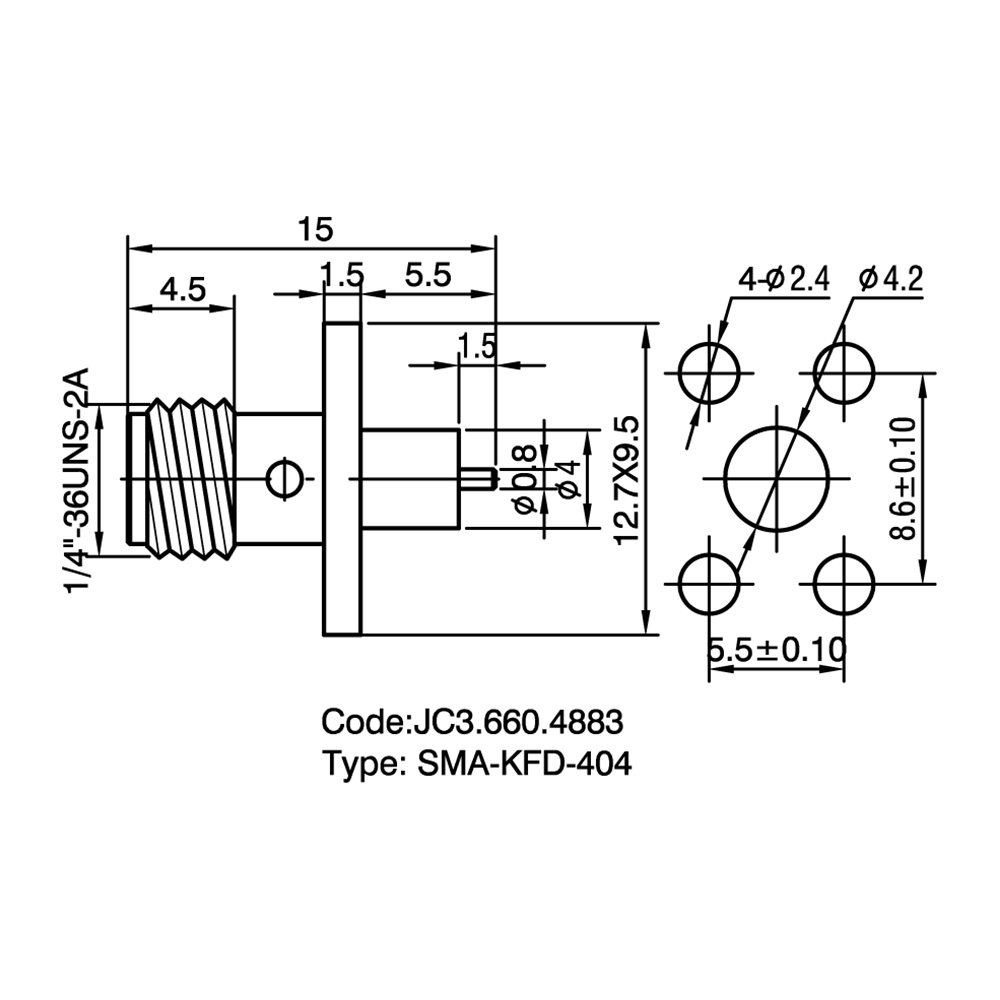

EnglishSMA 微带连接器
产品介绍:
专为 PCB 边缘应用而设计,可实现从微带线到同轴电缆的平稳过渡。它通常被称为 End Launch 连接器。
产品特点:
阻抗补偿设计:专门设计的中心引脚结构可补偿 PCB 过渡区域中的寄生电容,保持恒定的 50Ω 阻抗。
夹式安装:无需PCB钻孔；通过夹紧和焊接固定,减少PCB层数的限制。
宽带性能:即使在毫米波频率范围内也能保持出色的传输特性。
应用优势:
优化信号完整性:射频开发测试和高频测试板的关键组件。
节省空间:与板边缘齐平安装,不增加 PCB 表面高度。
|
温度范围 |
-55～+155℃（PE电缆-40～+85℃) |
|
频率范围 |
DC～12。4GHz（半刚性电缆DC~18GHz） |
|
绝缘电阻 |
≥5000MΩ |
|
插入损失 |
≤0。15 dB/6GHz |
|
电压驻波比（VSWR） |
直柔性电缆≤1。10+0。02f |
|
半刚性电缆≤1。07+0。018f |
|
|
直角柔性电缆≤≤1。20+0。03f |
|
|
半刚性电缆≤≤1。17+0。02f |
|
|
耐久性（交配） |
≥500 个周期 |
