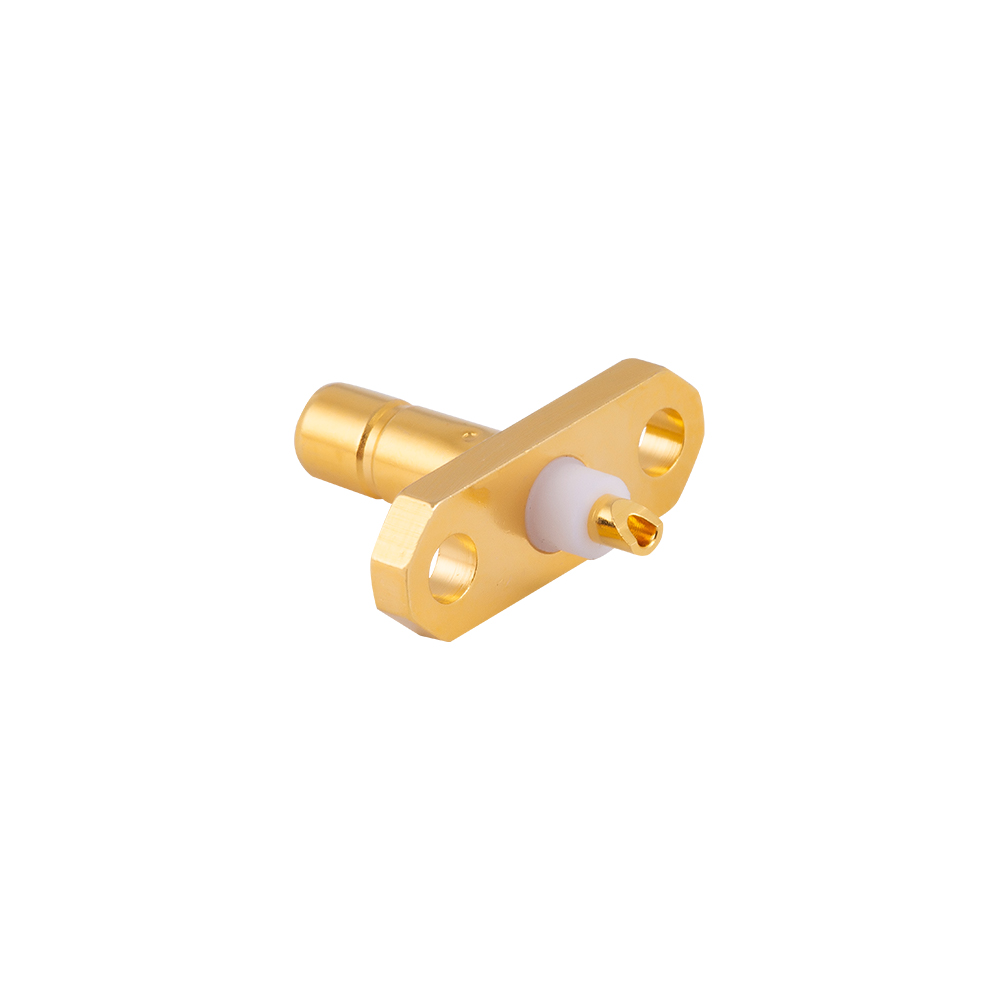

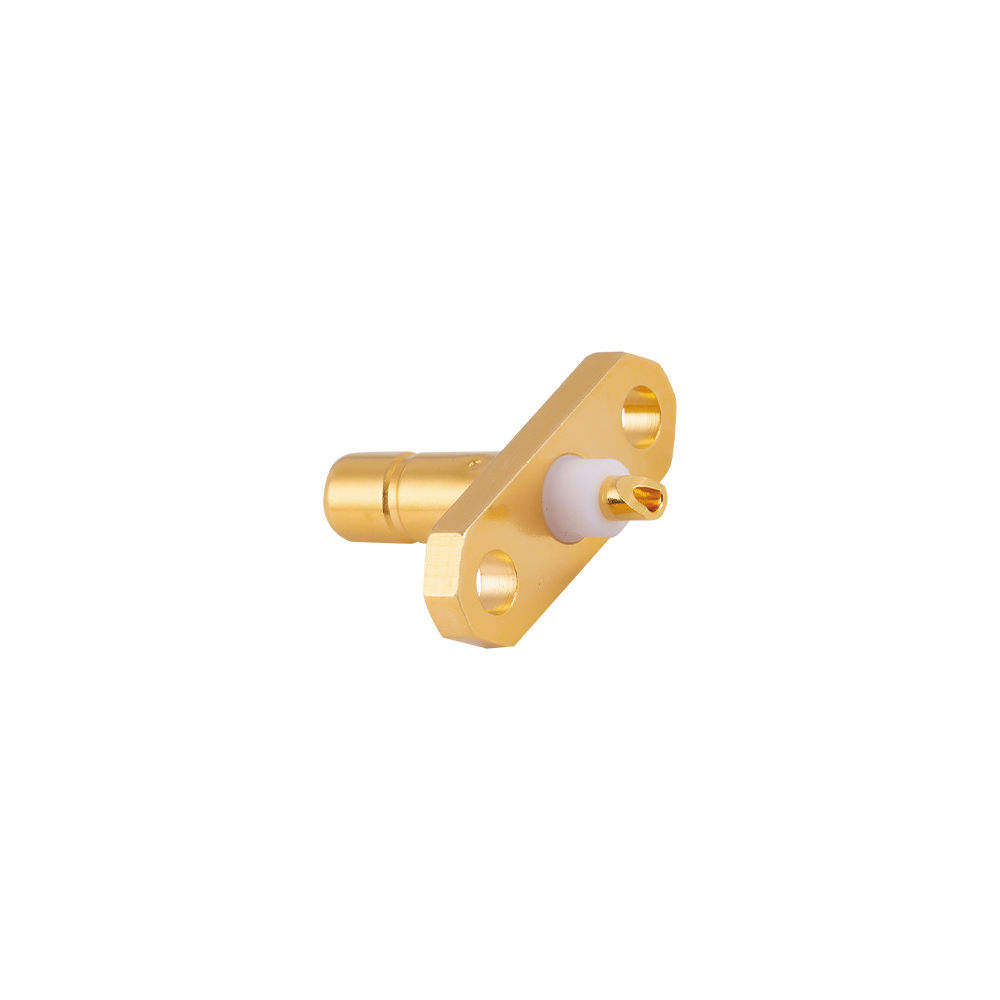

产品介绍:
该产品通常配备2孔或4孔法兰,主要用于射频模块的边缘,以实现微带电路和外部测试电缆之间的无缝过渡。
产品特点:
面板安装:法兰结构允许牢固地安装在屏蔽外壳或底盘面板上,有效分配配合和非配合应力。
高频性能:针对 50Ω 和 75Ω 系统设计阻抗补偿,减少微带过渡区域的反射。
优质材料:全镀金具有优异的导电性和很强的抗氧化性。
应用优势:
易于维护:作为外部底盘接口,它允许用户快速更换外部跳线。
节省空间:通过法兰安装在电路板边缘,减少内部 PCB 路由长度和空间使用。
|
温度范围 |
-55～+155℃（PE电缆-40～+85℃) |
|
阻抗 |
50Ω,75Ω |
|
频率范围 |
DC～4GHz(50Ω）;0～2GHz(75Ω） |
|
绝缘电阻 |
≥1000MΩ |
|
插入损失 |
0。30 dB/1。5GHz |
|
电压驻波比（VSWR） |
直 ≤1。35/3GHz |
|
|
直角 ≤1。45/3GHz |
|
耐久性（交配） |
≥500 个周期 |
