EnglishSMC PCB 安装射频同轴连接器
产品介绍:

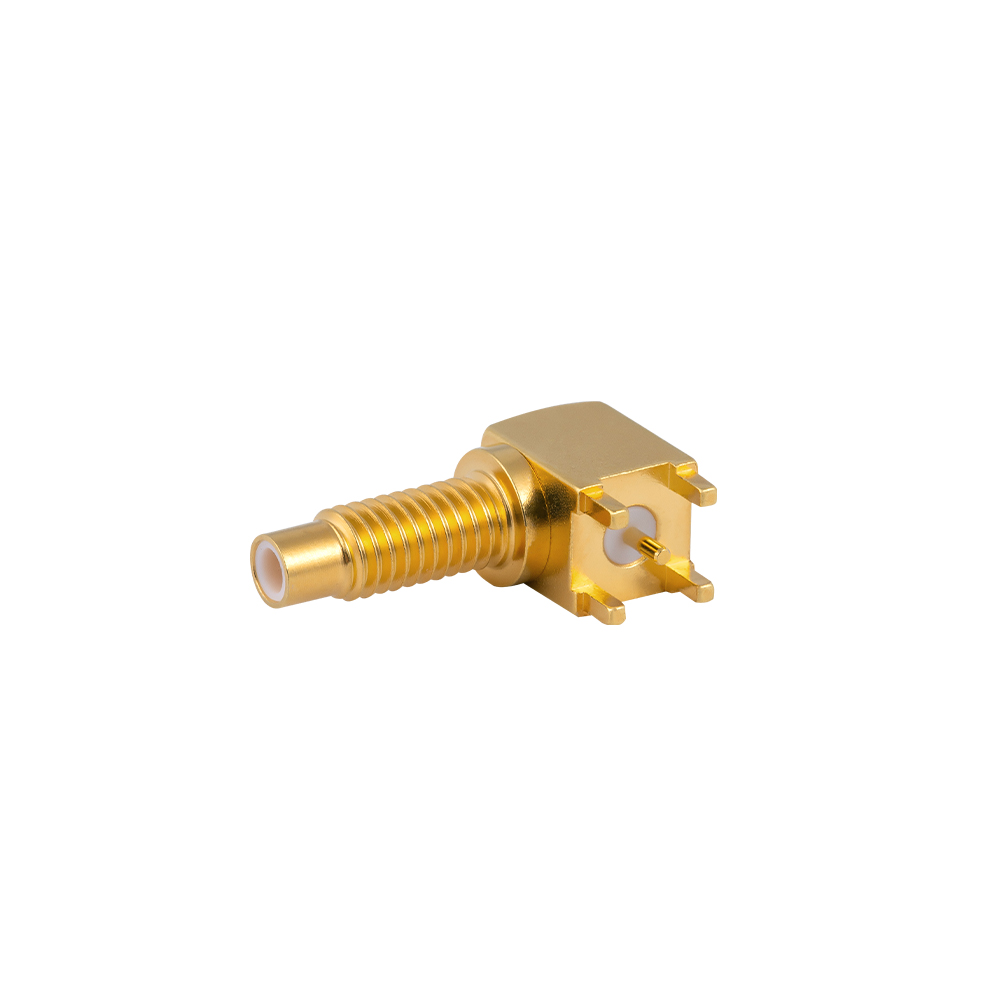

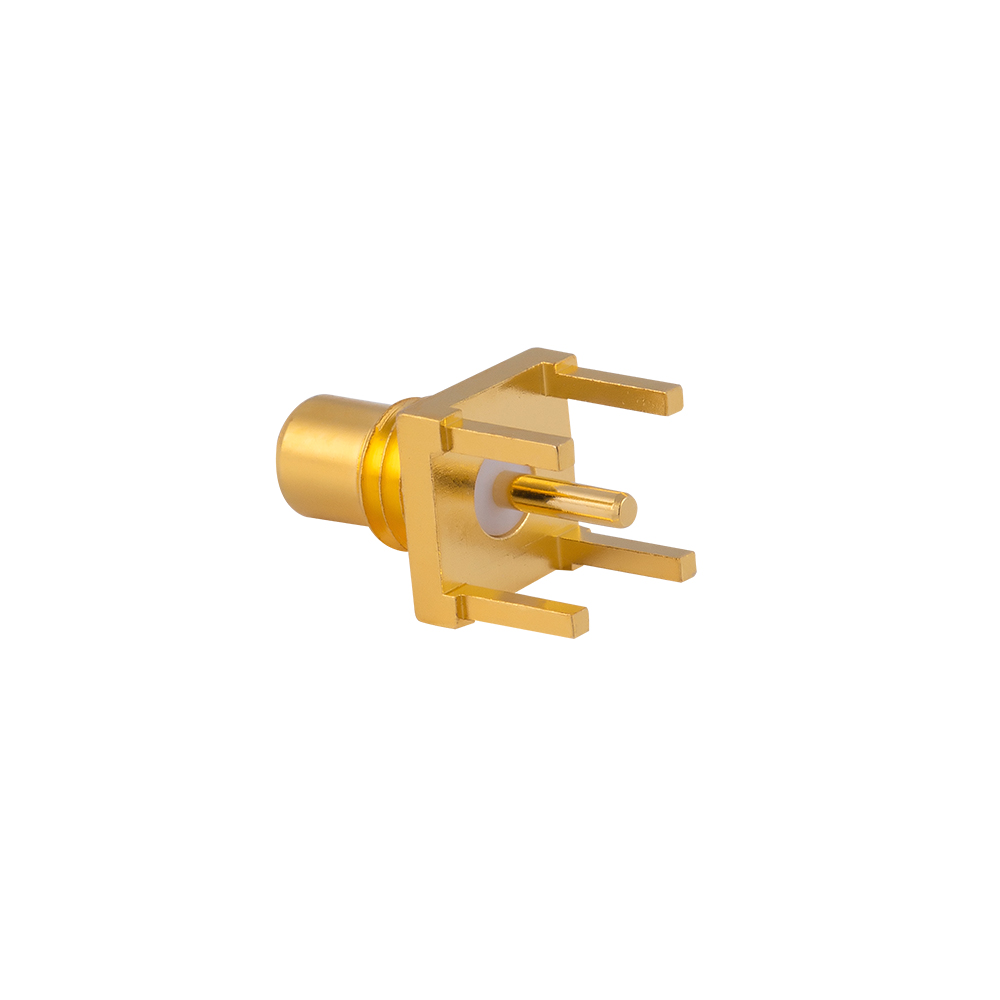

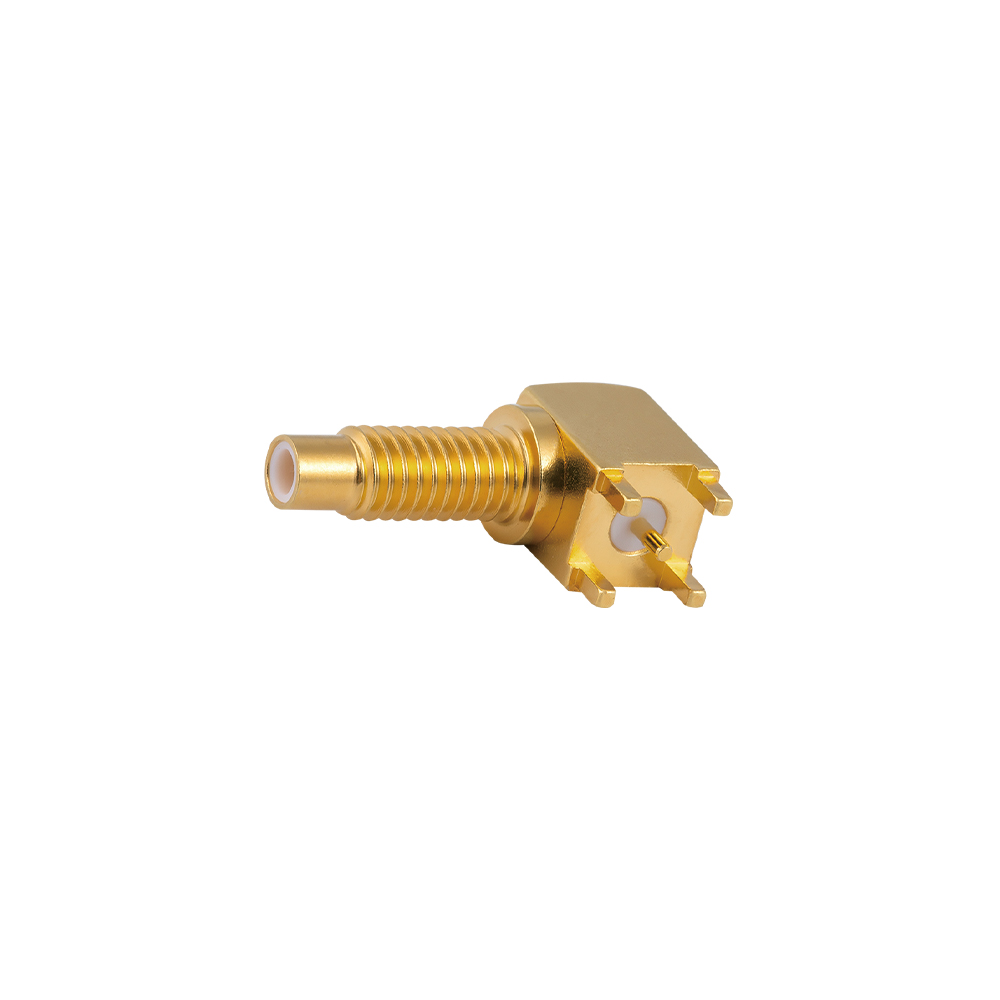

该系列包括适合自动组装的直、直角和 SMT SMC PCB 连接器。它为 PCB 上的高频信号提供了标准的螺纹外部接口。
产品特点:
高密度路由:与 SMA 连接器相比,尺寸更小,可在 PCB 上实现更高的端口密度。
耐回流设计:采用高温PTFE（聚四氟乙烯）绝缘体,确保自动焊接过程中的尺寸稳定性。
出色的阻抗匹配:引脚和焊盘之间的优化转换可在 3 GHz 下实现低至 1。30 的电压驻波比（VSWR）。
应用优势:
长期连接可靠性:与 SMB 接口相比,SMC PCB 连接器在横向电缆力作用下对焊盘的压力较小,从而延长使用寿命。
行业适用性广:广泛应用于测量控制仪器、无线遥测、微波子系统模块。
|
温度范围 |
-55～+155℃（PE电缆-40～+85℃) |
|
阻抗 |
50Ω |
|
频率范围 |
DC～6GHz |
|
绝缘电阻 |
≥5000MΩ |
|
插入损失 |
|
|
电压驻波比（VSWR） |
直 ≤1。30/3GHz |
|
|
直角 ≤1。45/3GHz |
|
耐久性（交配） |
≥500 个周期 |
