产品介绍:

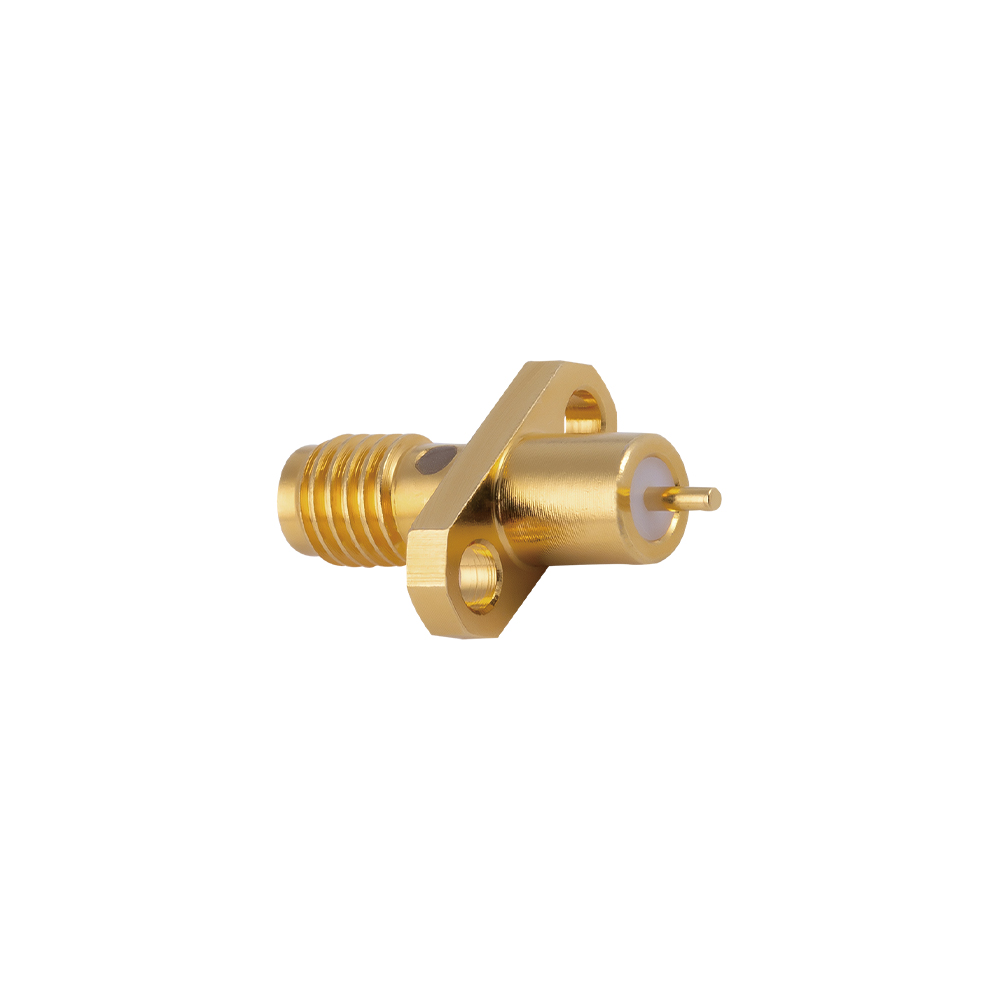

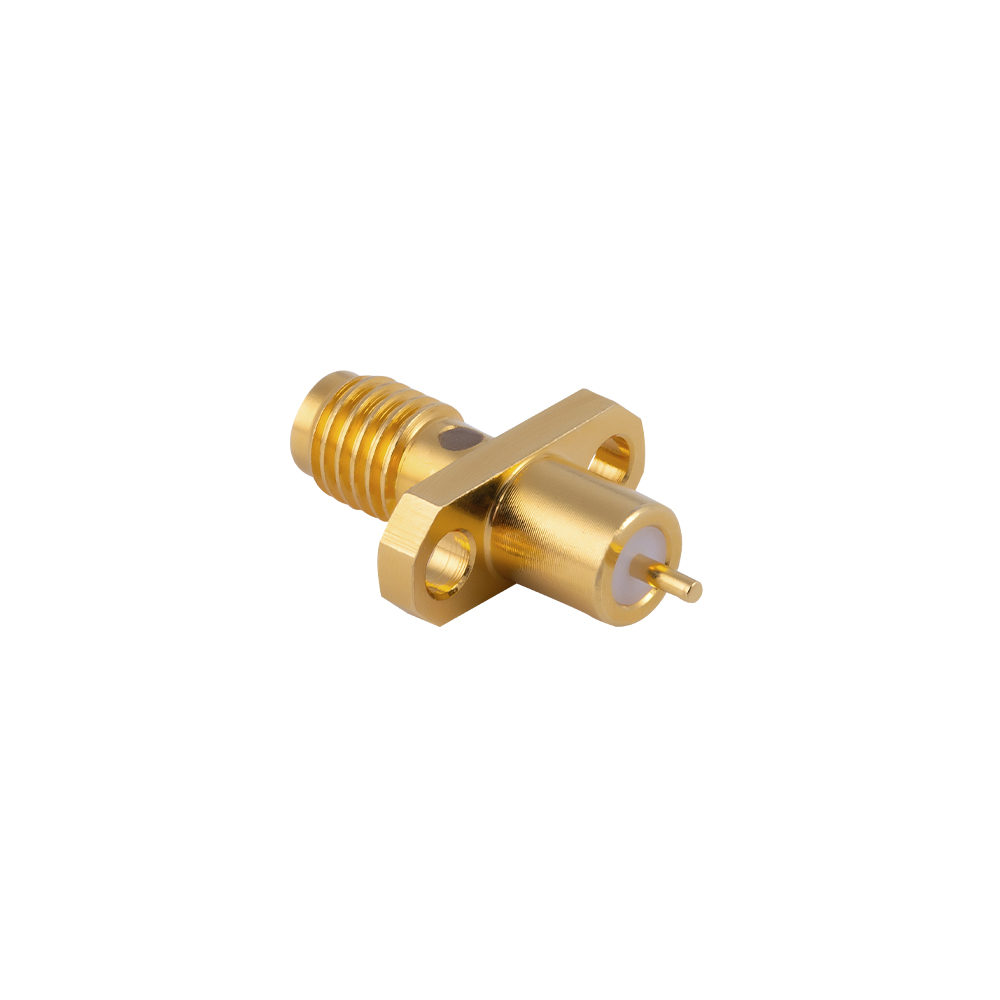

微带连接器（也称为末端发射连接器）主要安装在 PCB 板的边缘,像 “夹子一样夹紧在板边缘上。” 它们负责从 PCB 发射微带线信号。由于 SSMA 的横向尺寸极其狭窄,它们允许沿同一板边缘形成更密集的接口阵列。
产品特点:
窄间距路由支持:得益于较小的外径,工程师可以在多通道 MIMO 应用中在有限的板边宽度内并排安装更多连接器。
平滑阻抗转换:中心引脚结构经过仿真优化,确保从平面电路到圆柱形同轴结构的平滑转换,大大减少转换区域中的寄生电容。
耐腐蚀、使用寿命长:采用厚镀金,即使在沿海或潮湿的高频通信基站环境中也能保持稳定的导电性。
应用场景:
适用于5G/6G测试和评估板、高频功率放大器（PA）模块、射频开关矩阵、集成微波电路。
|
温度范围 |
-55～+155℃ |
|
阻抗 |
50Ω |
|
频率范围 |
DC～35GHz |
|
绝缘电阻 |
≥1000MΩ |
|
电压驻波比（VSWR） |
≤1。07+0。10f（GHz） |
|
耐久性（交配） |
≥500 个周期 |
