7/16（L29）型法兰安装终端连接器

产品简介
在广播发射、通信基建等环境中，射频馈线进入设备机壳的接入点承受着电缆自重、晃动及热循环等严苛的机械应力。该 7/16 DIN 法兰安装连接器系列通过 2 孔或 4 孔螺栓布局，将载荷分散至更大的接触面积，从而形成高刚性的面板连接。这种设计在长期运行载荷下可保持机械稳定性，有效避免传统单螺纹穿板安装因时间推移而产生的松动或疲劳失效。

核心特性
•采用钝化不锈钢或镀镍黄铜材质的高强度法兰壳体，确保户外机箱及塔顶设备的长期结构完整性。

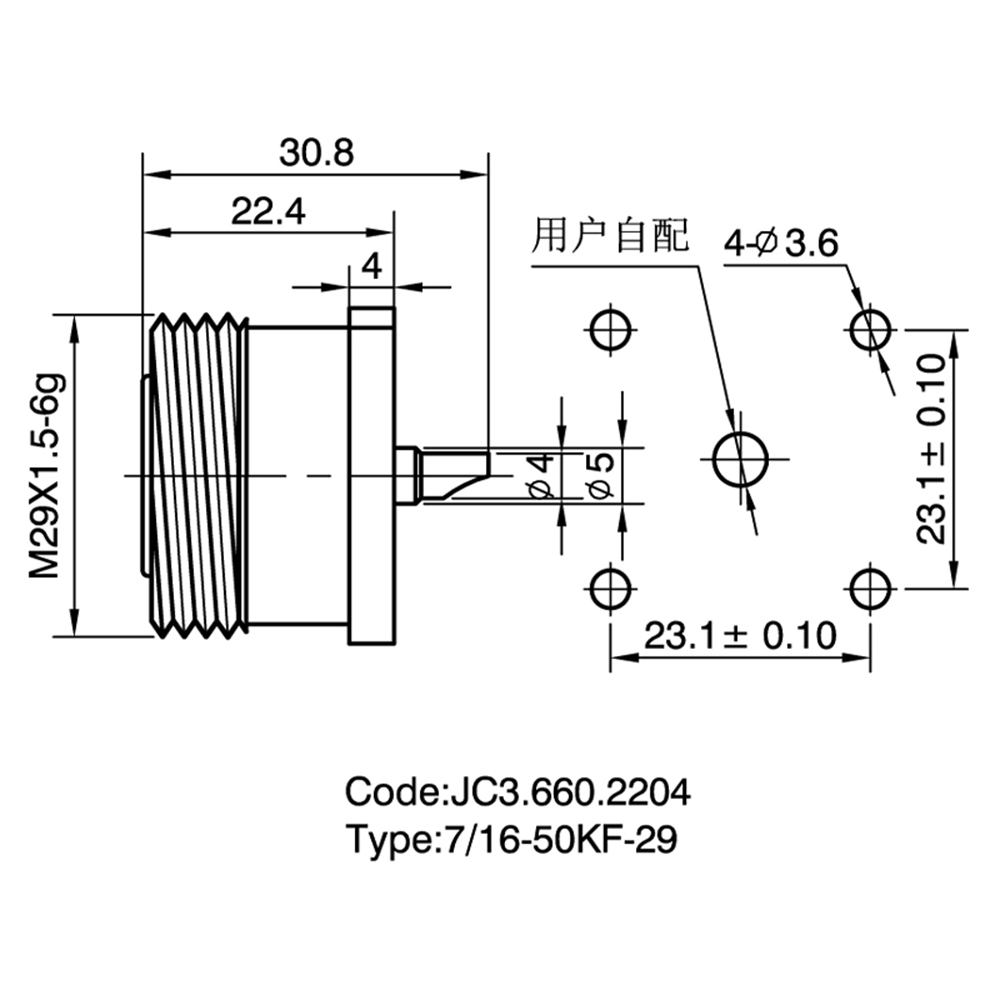

•提供 2 孔和 4 孔螺栓固定配置，具备标准分度圆尺寸，兼容通用的设备机箱面板布局。
•面板接口处实现 360° 全方位外导体接触，提供优异的射频接地性能。
•面板接口配有高性能硅胶 O 型密封圈，使户外型机箱达到 IP67 级防水防尘标准。
•电缆侧端口提供焊接、压接和夹紧端接选项，适配各类骨干馈线电缆。
•插合界面几何外形完全符合通用行业接口规范，确保与所有标准 7/16 DIN 设备互操作。
•具备高扭矩规格，法兰安装设计允许在安装时施加完整的抱紧力矩，无连接器壳体自转风险。
•提供加长法兰配置，适应厚壁机箱或特定的面板间距需求。

优势
•基础设施级品质：专为满足长期免维护运行而设计，匹配核心基础设施长寿命周期的使用需求。
•可验证电气性能：生产批次均通过矢量网络分析仪进行抽样检测，确保出厂前驻波比与插损完全达标。
•定制法兰几何：依托 CNC 加工能力，支持定制非标孔距、加长法兰及特殊面板开孔尺寸，适配旧款设备改造。
•合规文件齐全：提供批次生产记录、材质证书及测试数据集，支持基础设施与政府采购项目的合规资质审查。

应用场景
•广播发射机房墙体引入面板的主馈线电缆连接
•通信设备方舱的射频电缆穿墙板及机架连接器面板
•卫星地面站设备机箱的射频馈线引入端口
•微波链路户外单元（ODU）外壳的连接器面板
•大功率射频放大器及合路器单元的机箱连接器面板
•移动通信车及便携式方舱的射频引入面板
•大功率射频测试屏蔽室的馈通面板

常见问题
问：法兰安装设计如何应对电缆连接器插合时施加的扭矩？
答：螺栓固定的法兰直接将插合扭矩的反作用力转移至面板结构上，而非集中在连接器管体本身，防止了现场恶劣施工条件下安装电缆时接头发生旋转。
问：你们的 7/16 法兰连接器可以适应多大的面板厚度？
答：标准配置适用于发射机机柜及设备方舱的常见面板厚度。针对非标厚度，可通过调整壳体长度或提供垫片配件来满足需求。
问：你们的 7/16 法兰安装连接器适用于充气充压馈线系统吗？
答：特定配置的 7/16 法兰连接器具备气密级密封界面，可用于充气馈线系统。请在询价时说明您的具体压力与密封介质要求。
