BNC型半柔半钢电缆连接器

产品简介
半柔半钢电缆连接器专为半柔性和半钢性同轴电缆的端接而设计，是射频组件、测试系统和精密仪器内部布线中不可或缺的关键互连元件。半钢电缆采用实心铜外导体，弯曲成型后保持固定形状，具有极佳的屏蔽效能；半柔性电缆则通过螺旋绕制的外导体实现受控弯曲。两种电缆均对连接器的加工精度和阻抗一致性提出了严苛要求。
精诚电子依托自建的专业同轴连接器工程技术研究中心，结合超过二十五年的精密制造积累，确保每批次产品的中心针几何尺寸、介质填充和外导体界面尺寸严格受控，从而在连接器-电缆界面处实现阻抗连续性，将信号反射损耗降至最低。

核心特性
•精密数控加工的中心接触件，严格控制连接器与电缆之间的阻抗过渡，最大限度降低高频反射损耗。
•50Ω与75Ω两种阻抗版本均可供应，覆盖射频测试设备（50Ω）到视频分配基础设施（75Ω）的全系阻抗需求。
•卡口式锁合机构提供带触感反馈的可靠锁定，有效防止振动环境（如航电测试台、移动平台）下的意外断连。
•接触件表面提供镀银和镀金两种选择，确保低接触电阻、出色的耐腐蚀性以及在潮湿或盐雾环境中的长期可靠性。
•兼容常见半钢电缆外径（如0.047"、0.085"、0.141"）及主流半柔性电缆类型，无需额外转接件即可满足多种应用。

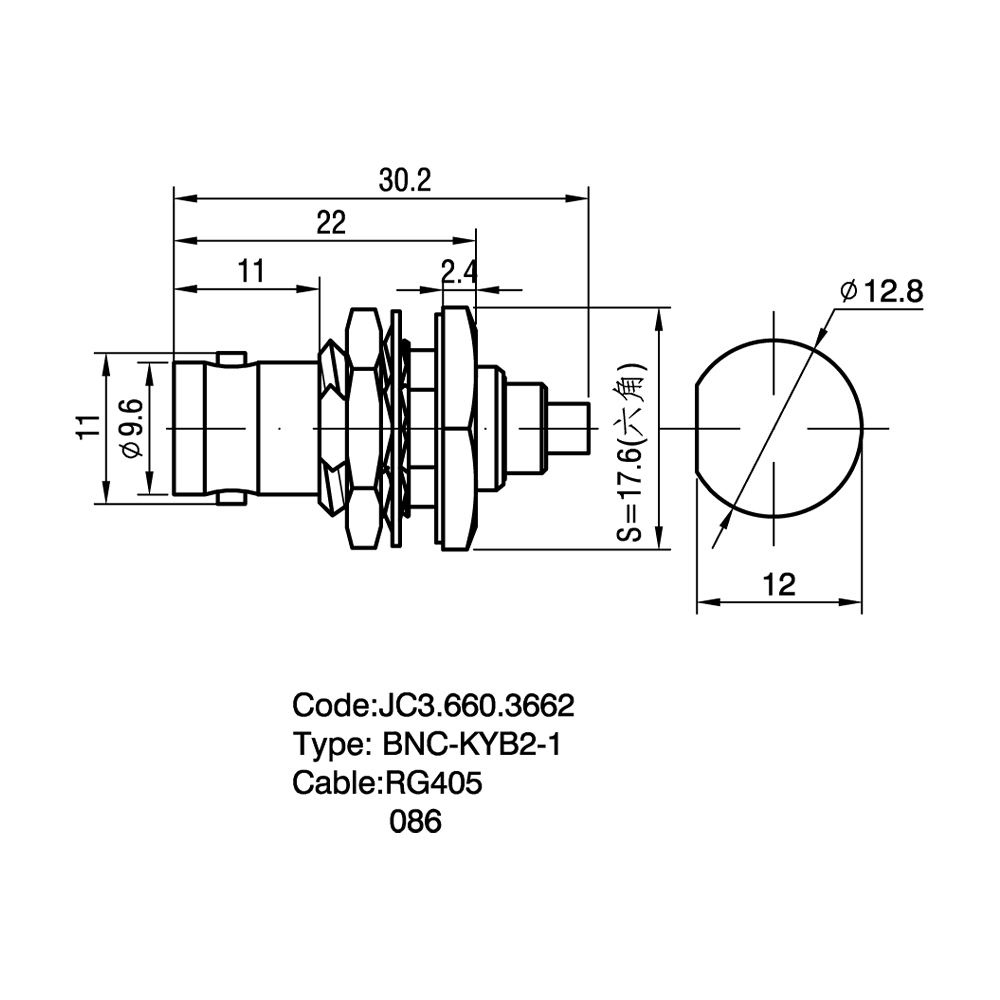

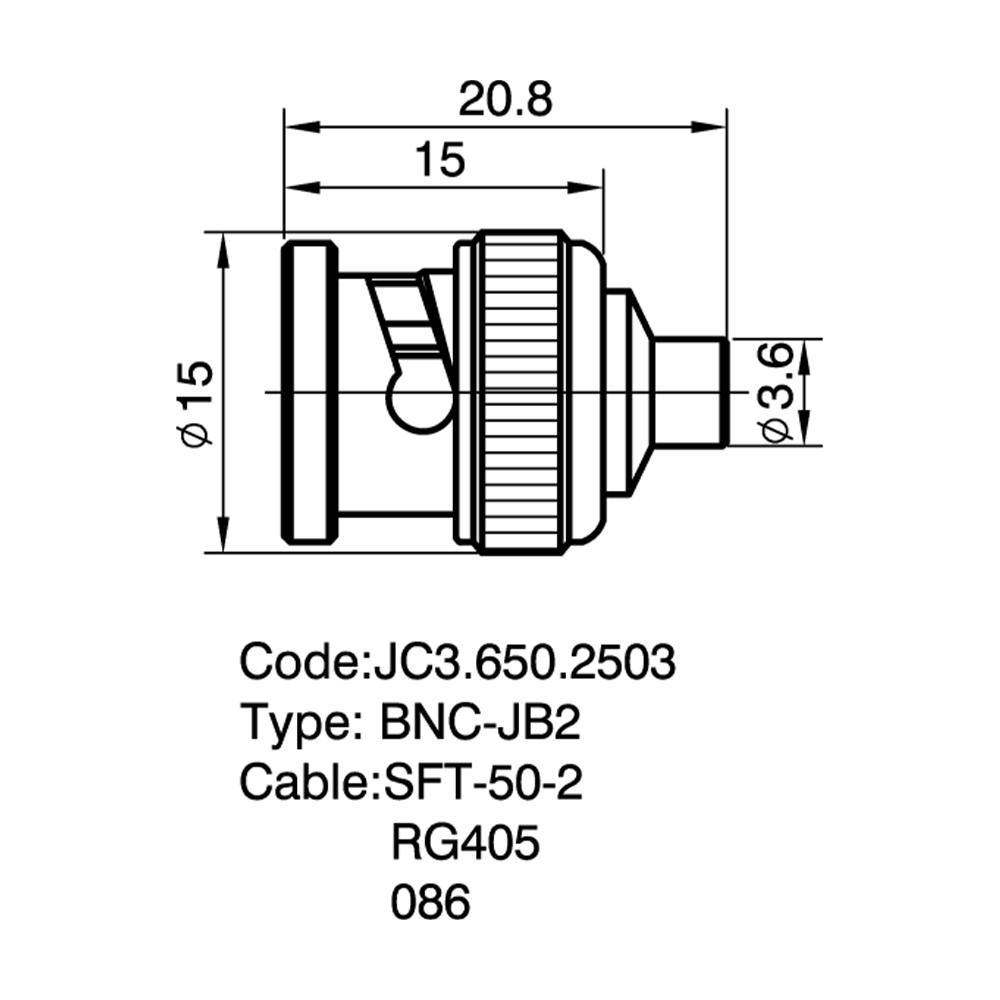

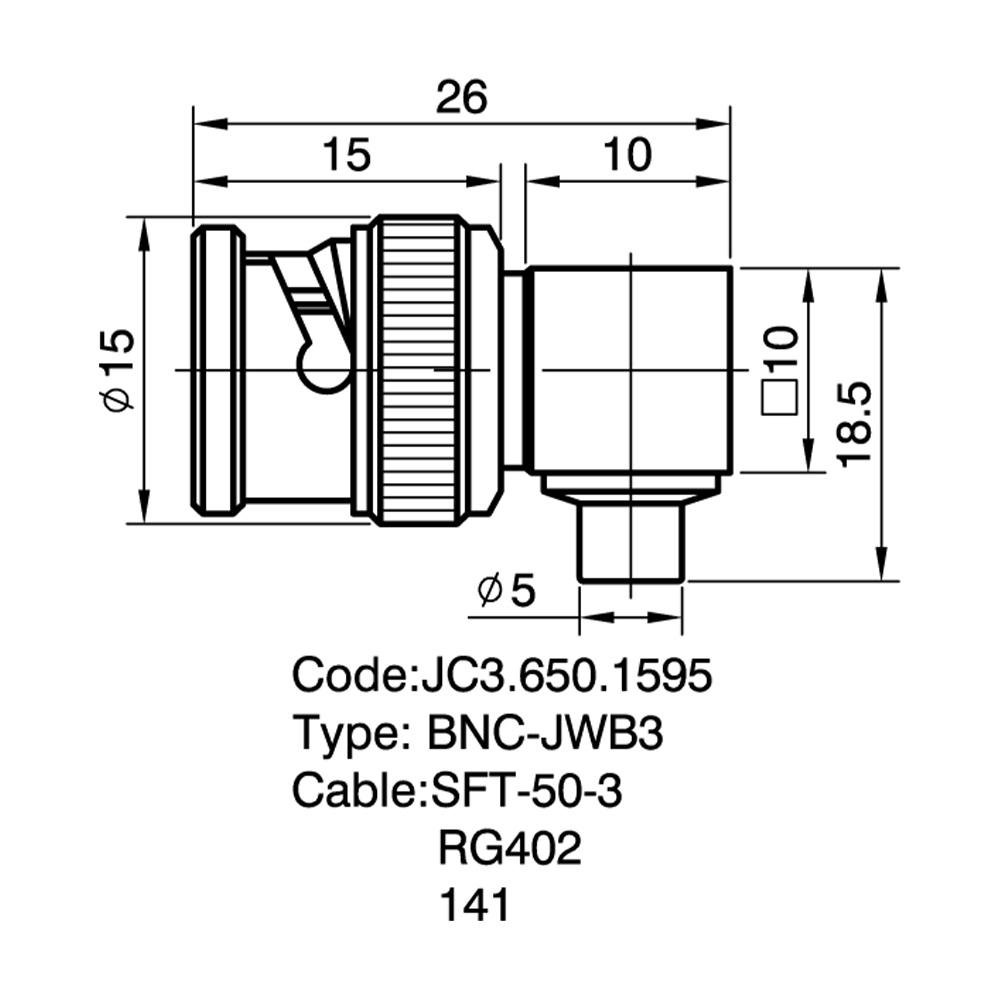

•提供直式、弯式及法兰安装等多种结构形式，适配不同PCB布局和面板安装需求。

优势
•源头工厂直供：精诚电子自1999年起自主研发生产，省去中间分销环节，OEM及批量采购客户可获得显著的综合采购成本优势。
•三合一认证体系：同时持有ISO9001质量管理、ISO14001环境管理、GJB9001A军用质量体系认证及RoHS环保认证，资质完整
•定制化能力强：公司自建工程技术研究中心，可依据客户需求修改连接器几何尺寸、镀层规格及电缆端接方式，将定制开发周期大幅压缩。
•批次一致性可靠：近200台先进数控机床配合专用检测工位和网络分析仪，确保每批产品电气参数的一致性，为生产线连续供料提供保障。
•高效交付：依托扬州国家级经济技术开发区的供应链优势，从订单确认到出货周期短，稳定服务美国、日本、德国、越南等海外市场客户。

应用场景
•实验室环境中的射频测试测量电缆组件
•振动条件下需要稳定阻抗的航电及国防子系统互连
•医疗成像设备（MRI、CT、超声）内部射频布线
•电信基站馈电和分配线缆
•工业无线传感与控制系统线缆

常见问题
问：半钢电缆端接支持哪些电缆外径规格？
答：BNC半柔半钢电缆连接器标准工装支持UT-047、UT-085、UT-141等最常用半钢电缆外径（0.047"、0.085"、0.141"）。非标外径可定制专用工装，通常交期2～3周。
问：同一连接器结构是否能同时提供50Ω和75Ω两种阻抗版本？
答：可以。两种阻抗版本共用相同的机械外形，但采用各自匹配的中心接触件和介质几何设计。下单或申请样品时请明确指定所需阻抗。
问：标准镀层是什么？是否支持定制？
答：标准产品提供镍底镀银和镍底镀金两种表面处理。镀金适用于低插拔次数但对接触电阻要求严苛的场合；镀银则在中低频、较高插拔频次场合具有良好的性价比。批量订单可协商定制镀层厚度及替代表面处理方案。

温度范围	-55～+155℃(PE电缆-40～+85℃)
阻抗	50Ω、75Ω
频率范围	直流～4GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
驻波比	直通≤1.22/3GHz
直角	≤1.30/3GHz
耐久性（交配）	≥500（周期）
