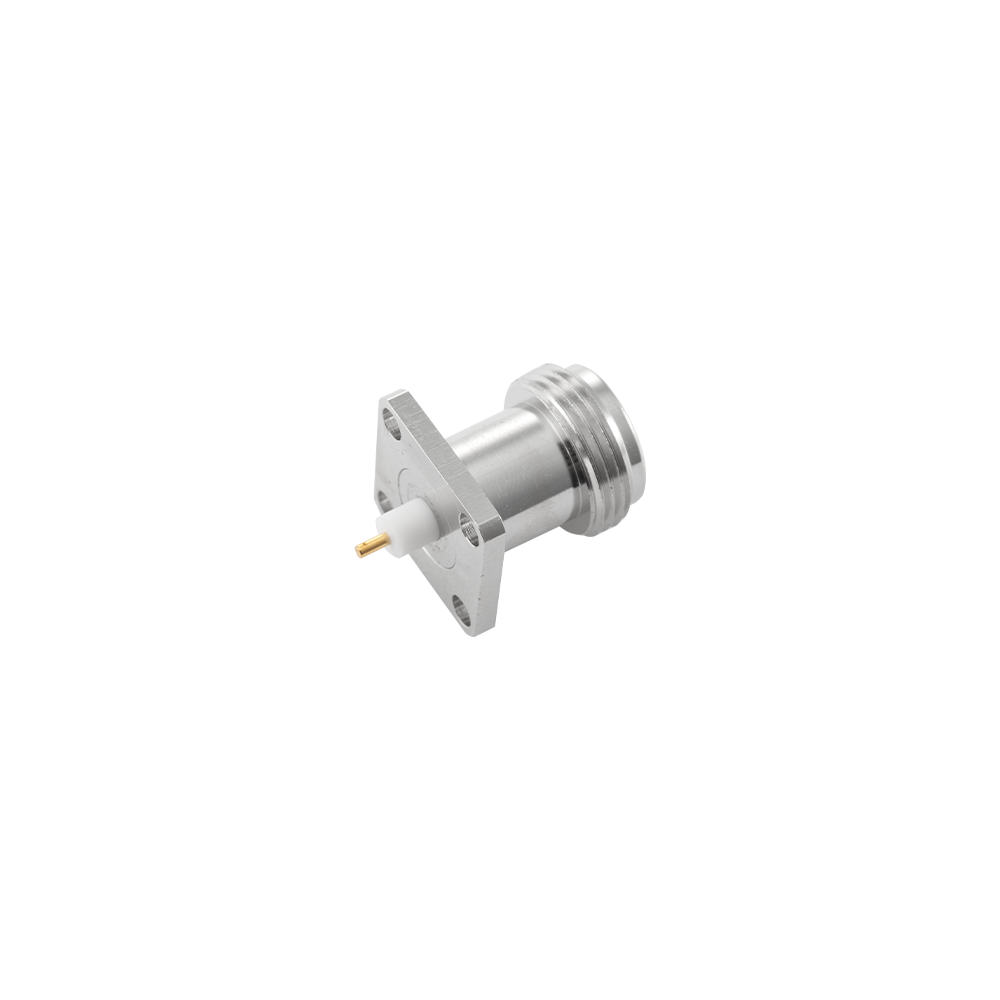

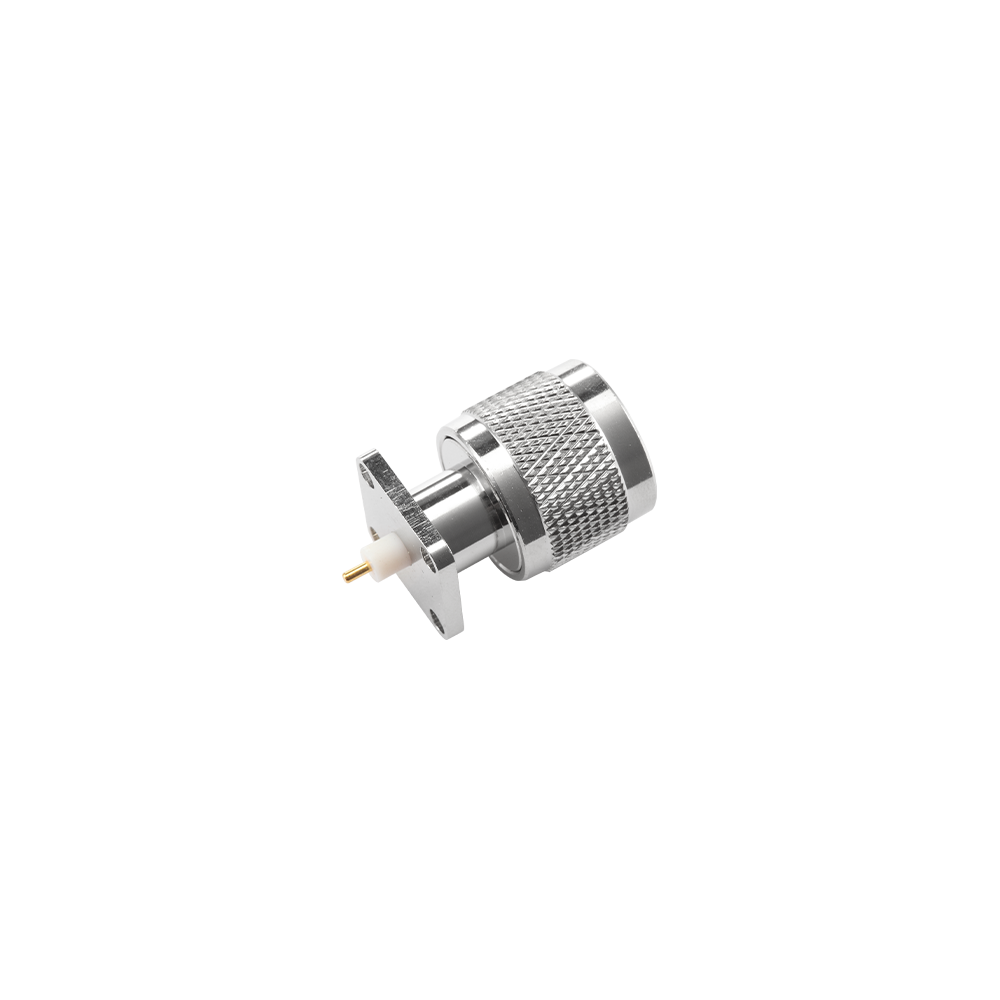

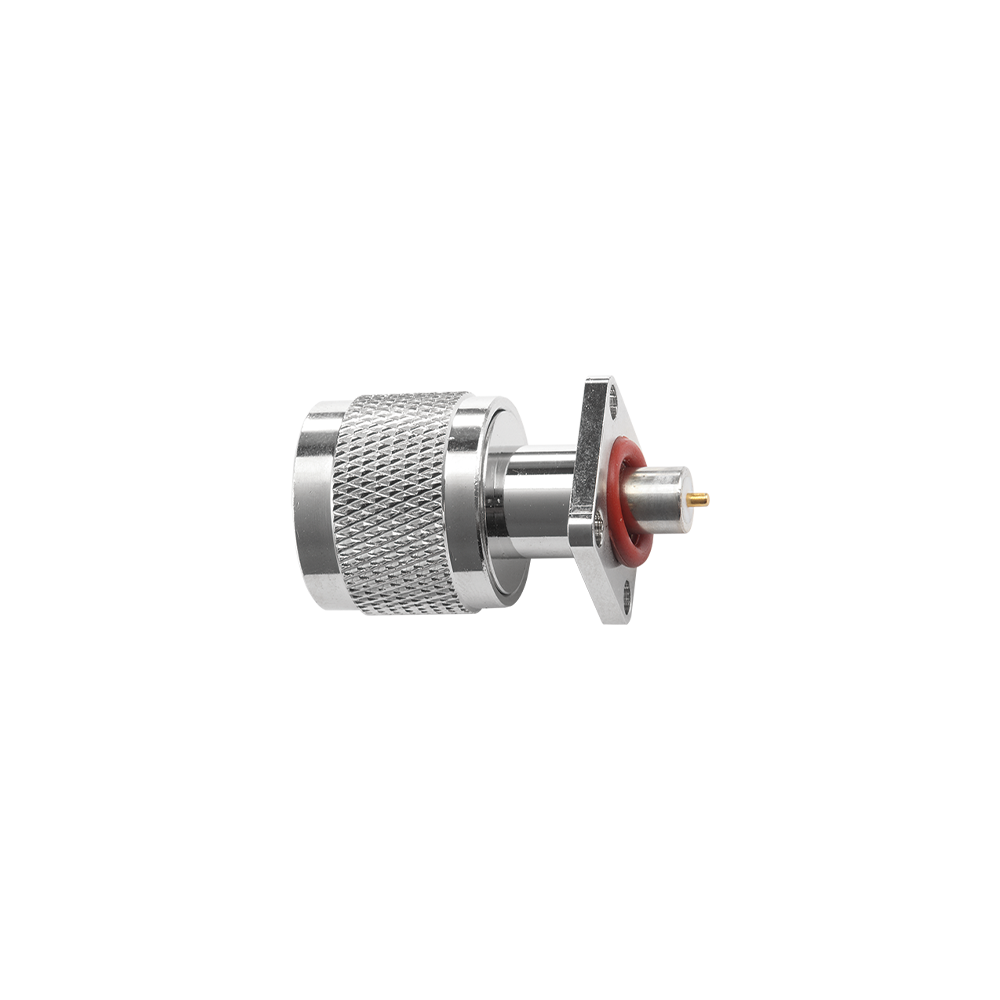

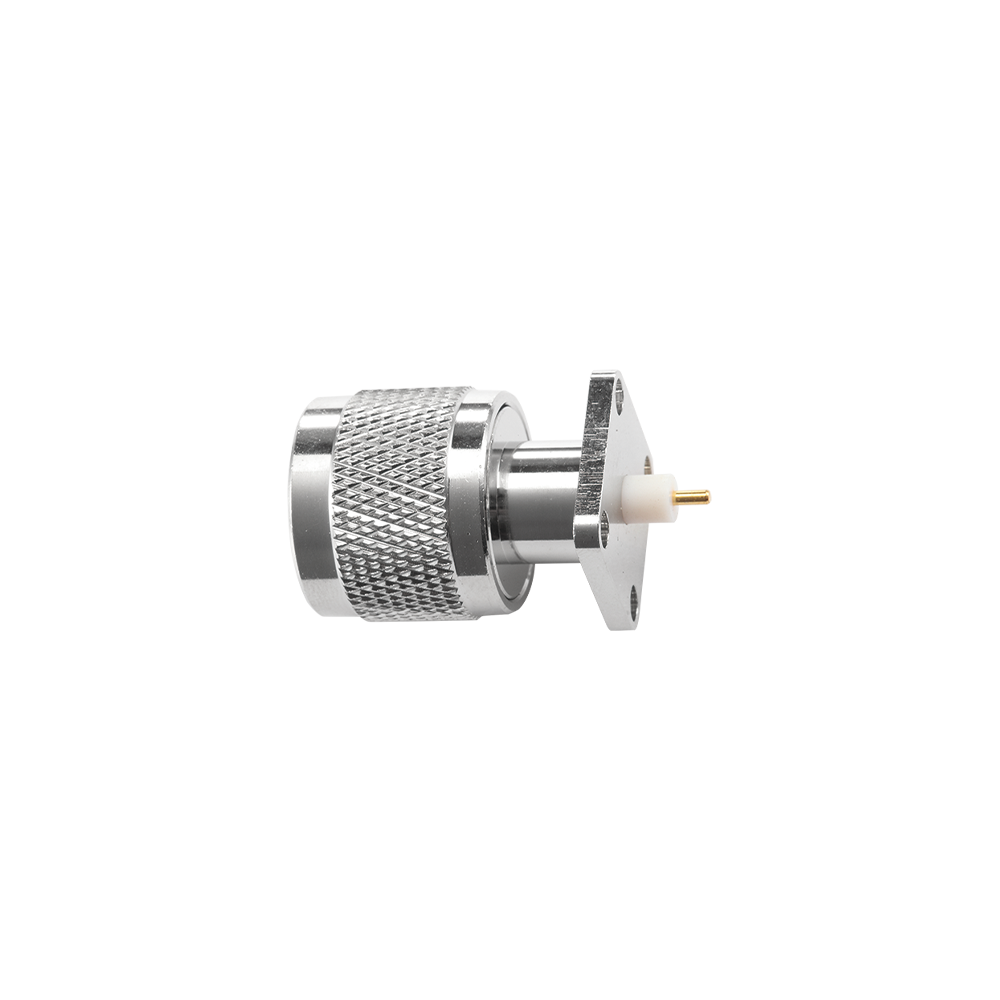

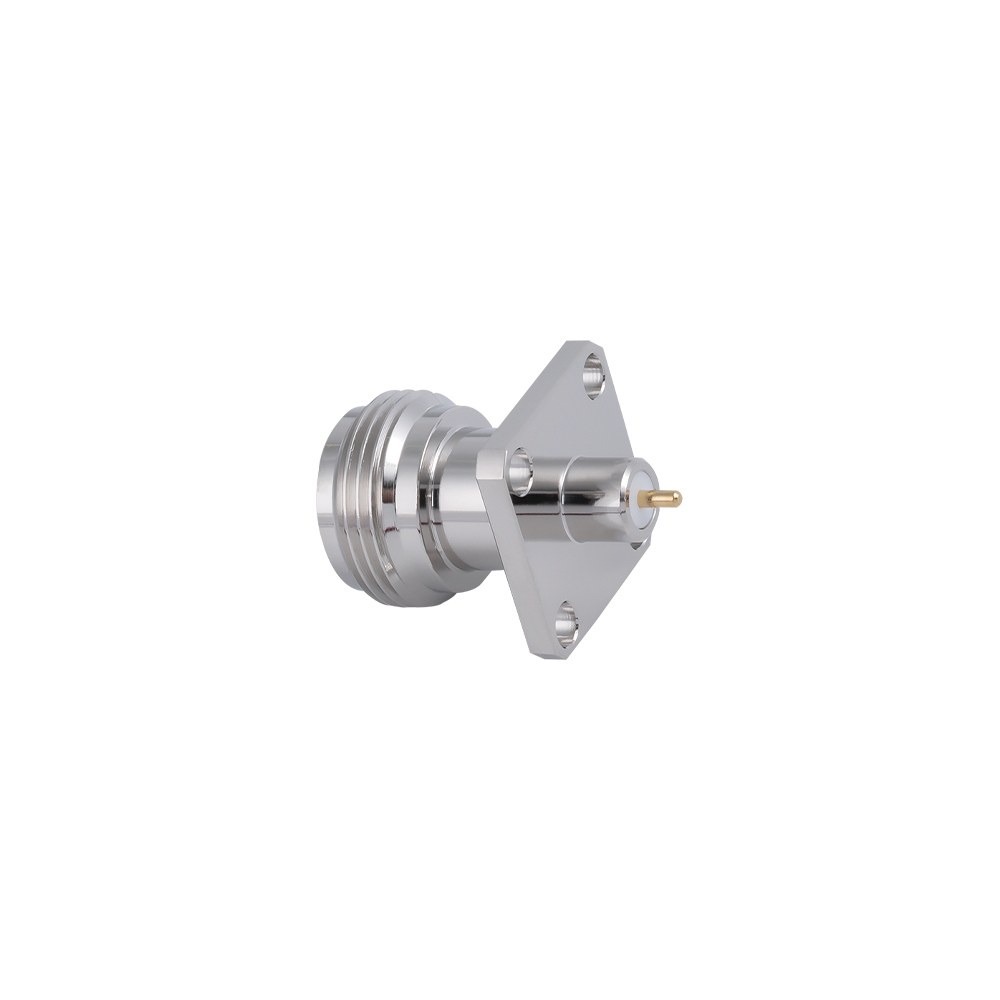

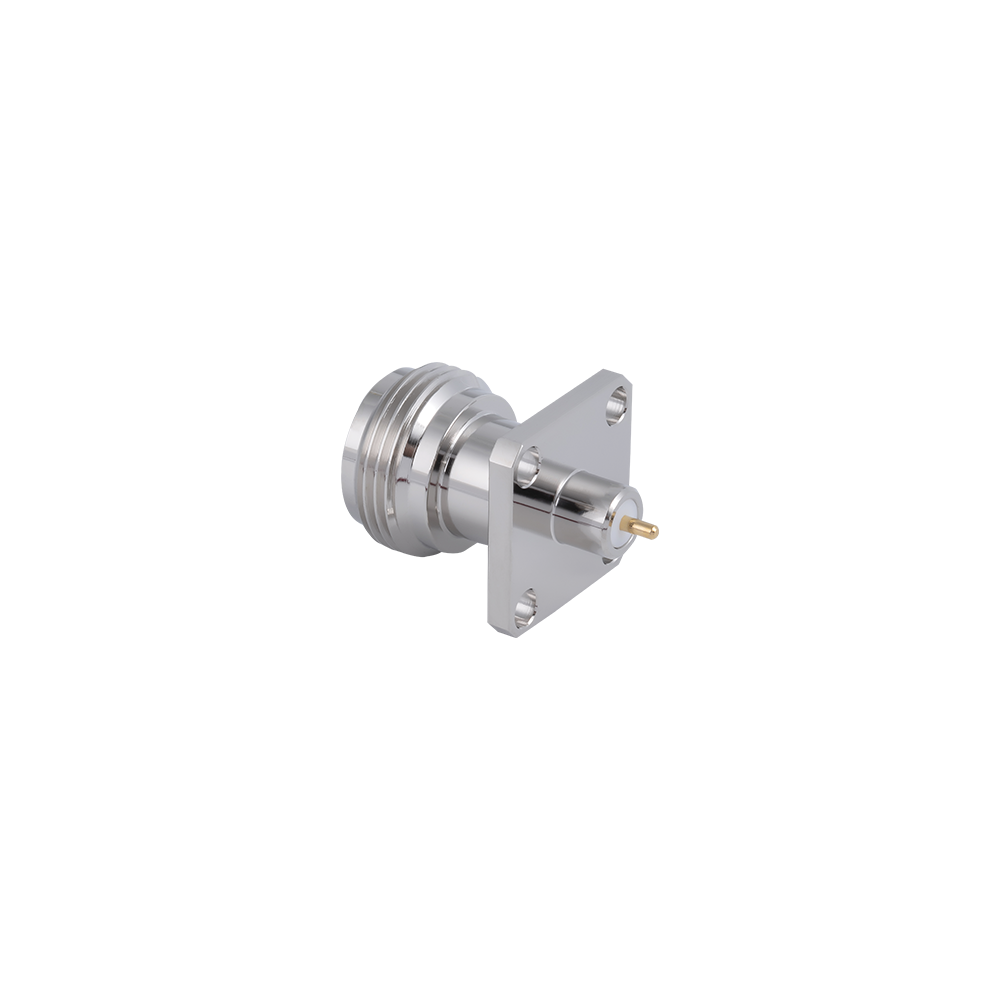

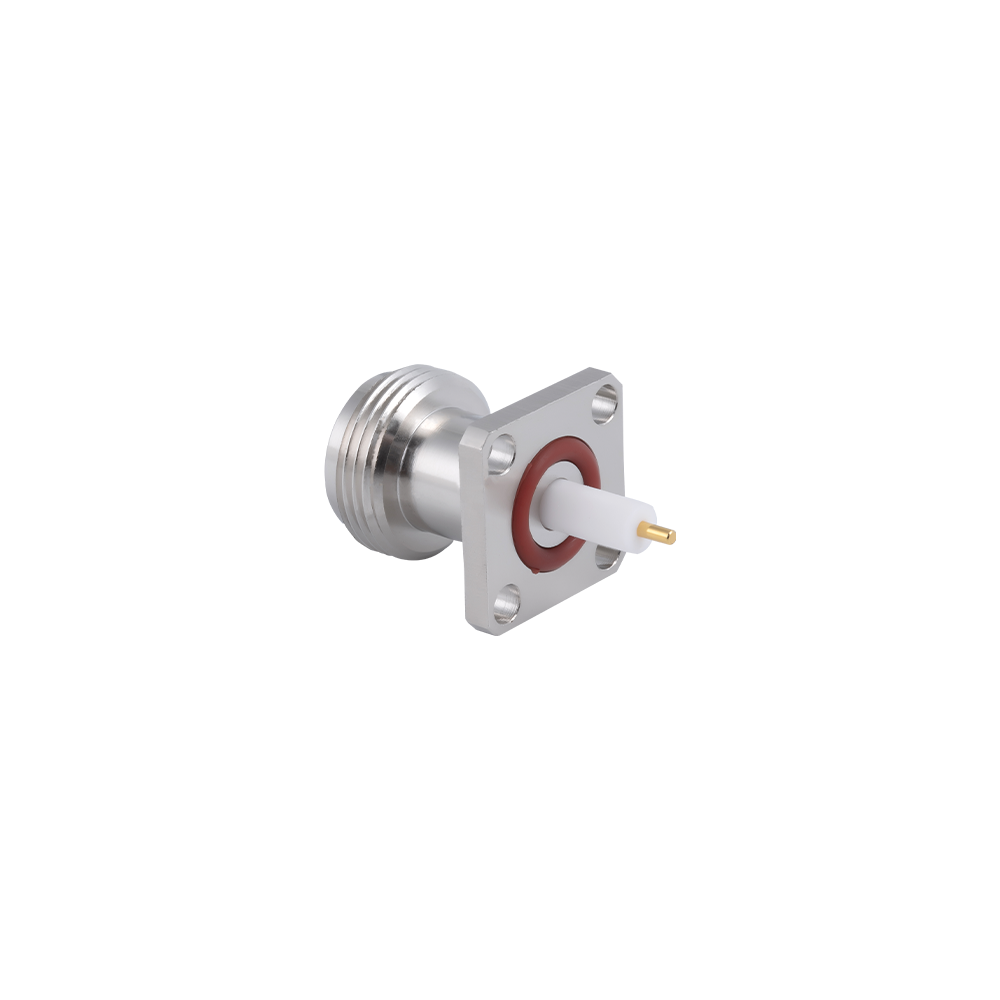

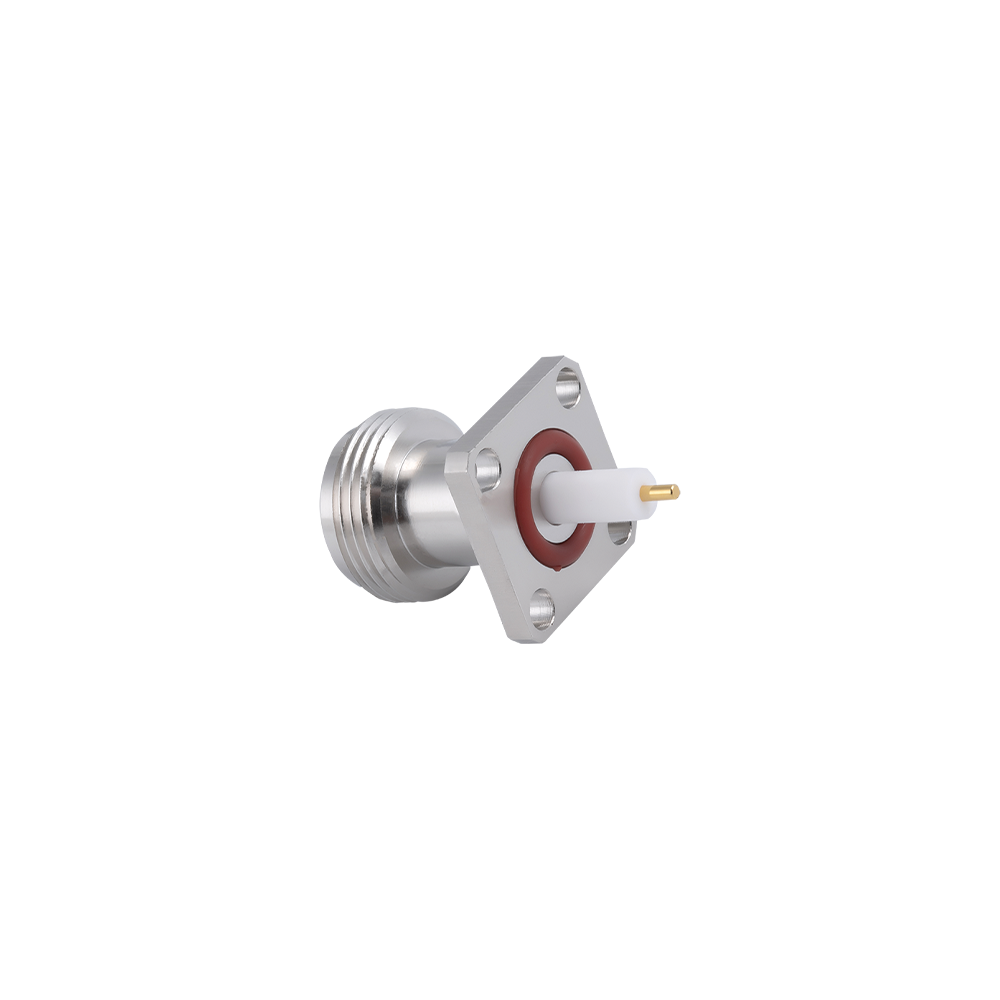

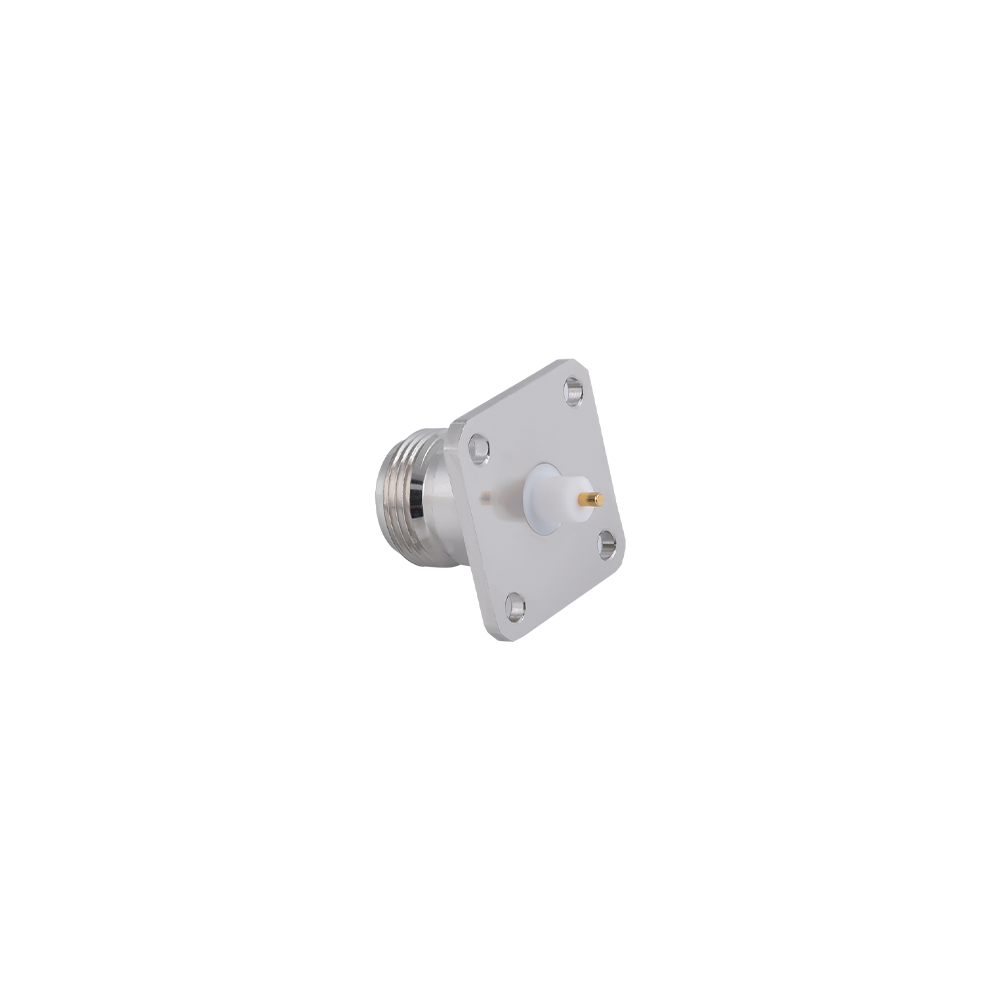

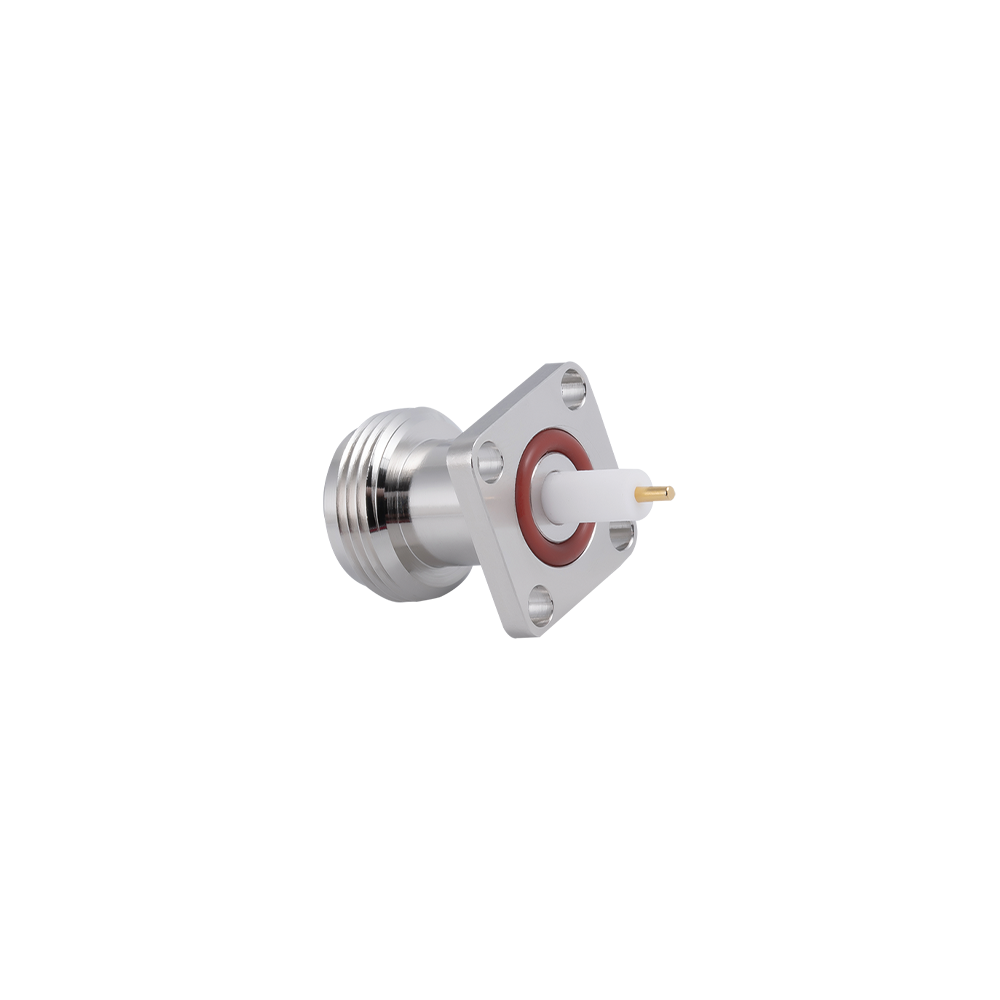

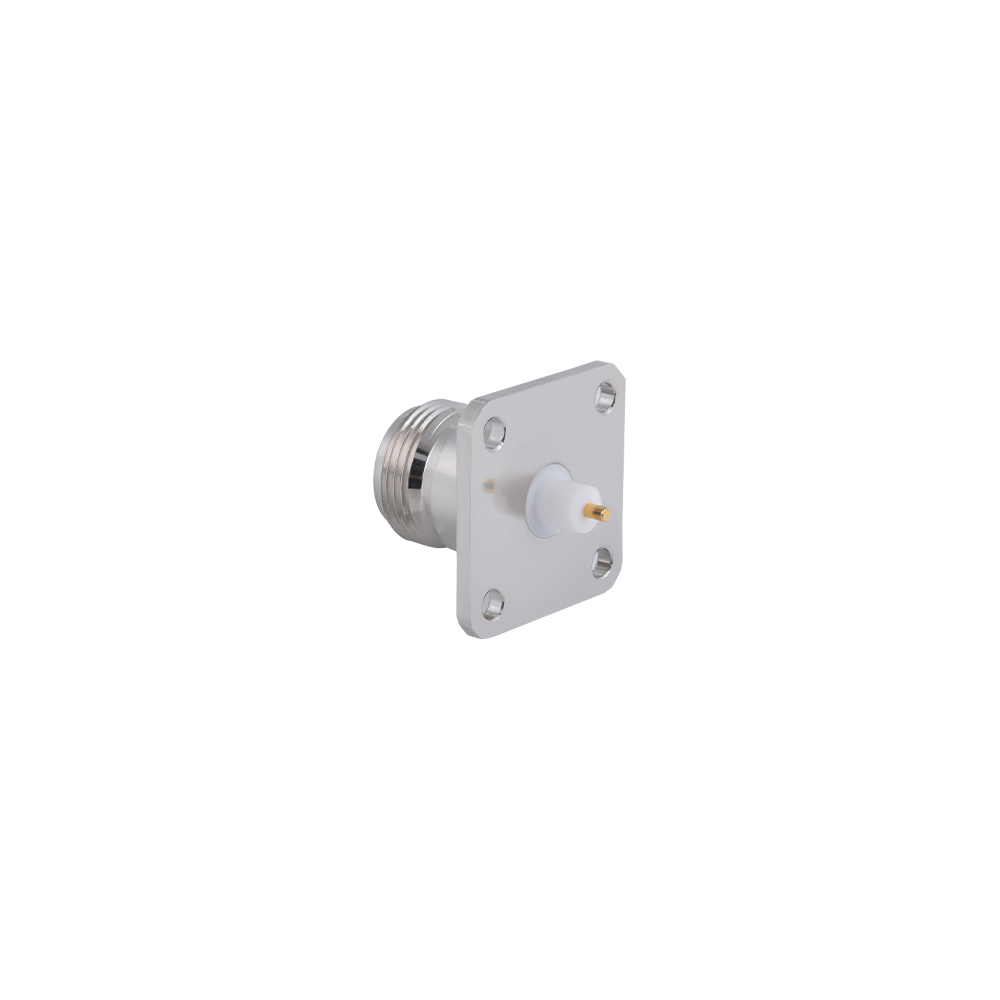

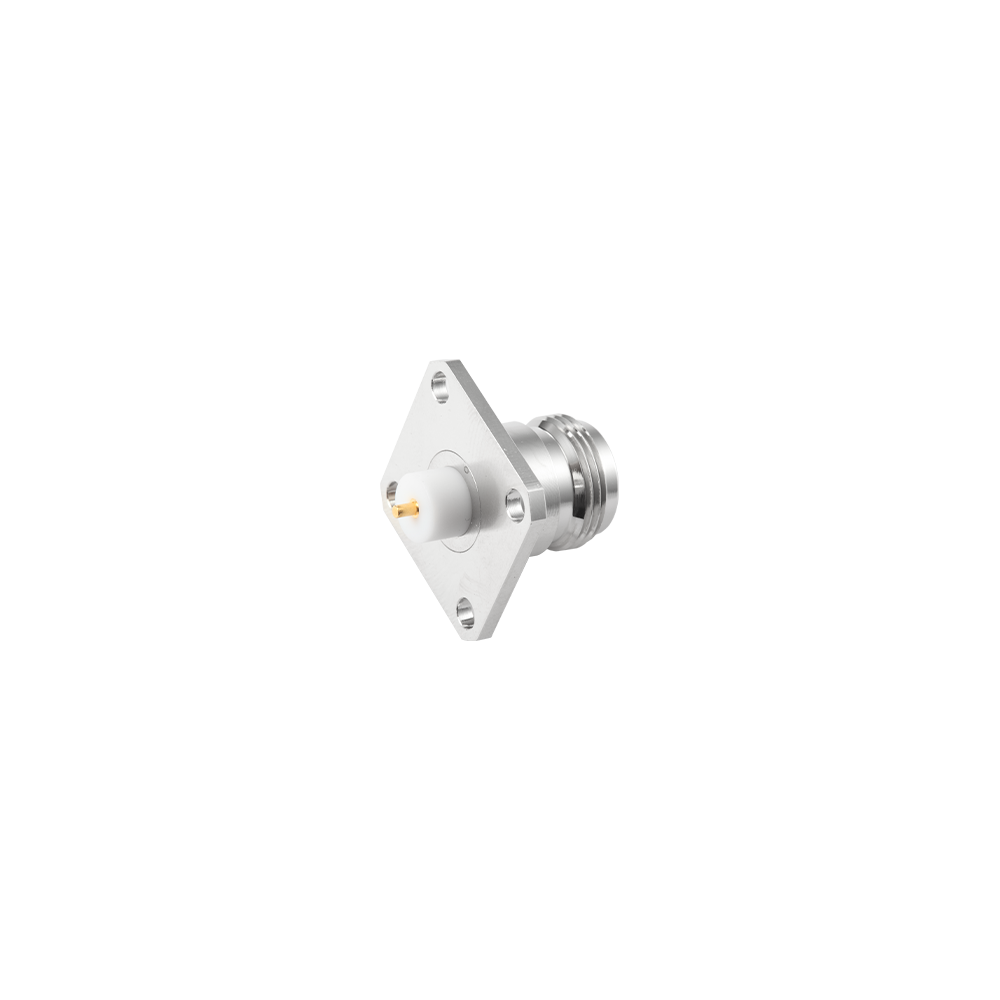

N型微带射频连接器

产品简介
N型微带射频连接器是N系列中的专项子品类，专为直接与PCB及微波基板上的微带传输线进行电气连接而设计。与端接同轴电缆的常规N型连接器不同，微带连接器直接与平面传输线结构对接——中心接触件与微带信号走线直接电气接触，连接器体则通过多个接地触点或焊接固定脚接地至PCB地平面。
这种PCB-连接器直接过渡方式用于微波模块组件、滤波器和放大器测试夹具、相控阵天线单元馈电网络以及校准基准组件中——在这些场合，传统方案（PCB连接器加尾纤电缆延伸至N型接口）所引入的额外插入损耗和校准不确定度是不可接受的。微带连接器将这一过渡压缩为单一、特征充分的接口，可在电磁仿真中建模并通过单次S参数测量完成特征化。

核心特性
•边缘发射（水平式）和顶部发射（垂直式）两种接触形式，适应板边安装和板面中央PCB集成两种场景。
•中心接触件几何形状针对特定PCB基板介电常数和微带线宽度优化（通常为Rogers、PTFE玻纤或FR4基板上的50Ω特性阻抗线）；非标基板可定制专用接触件型面。
•多个接地固定脚或焊接片以低电感、对称方式连接PCB地平面——这对抑制连接器馈入地平面电流（该电流可在微波电路中引发谐振和杂散响应）至关重要。
•精密加工PTFE或空气间隙介质接口，在接近N型系列频率上限的PCB过渡区维持插入损耗和回波损耗性能。
•工作频率至11GHz；微带馈入口几何形状对实际可用频率上限的限制通常大于连接器体本身，精诚电子工程团队可提供PCB布局优化建议以拓展可用频率范围。
•焊接安装和压接（弹压）安装两种固定方式；压接版本适用于频繁重新配置的测试夹具，允许非永久性安装。

优势
•精诚电子自建工程技术研究中心具备电磁仿真能力，可在客户PCB叠层上对微带连接器馈入口进行建模并推荐几何优化方案，在物理样品制作前完成——这是小型连接器供应商和贸易型企业无法提供的服务水平。
•非标基板线宽的定制中心接触件型面在自有CNC车床上直接加工，无需外包，当客户PCB设计采用非标走线阻抗或基板材料时，可实现快速NPI交付。
•压接安装（无焊料）版本为需要跨多代被测器件重复使用、无需每次更换PCB的测试夹具PCB提供可复用的连接器安装方式。

应用场景
•需要直接N型接口接入的微波模块和MMIC测试夹具PCB
•相控阵天线单元馈电网络板（航天航空及国防应用）
•微波滤波器、耦合器和功分器特性测量测试夹具
•N型矢量网络分析仪校准套件的校准基准组件
•宽带收发机原型特性测量射频PCB开发板

常见问题
问：微带连接器中心接触件几何形状支持哪些PCB基板材料？
答：标准接触件型面适用于最常见的微波基板材料，包括Rogers RO4003C、RO4350B、RT/duroid 5880和标准FR4（3GHz以下应用）。其他材料（如氧化铝、LTCC或高介电常数Rogers基板）的中心接触件宽度必须按该介质对应的50Ω走线宽度定制型面。
问：微带连接器如何接地至PCB？
答：连接器体上的多个焊接固定脚与PCB顶层地平面接触，顶层地平面须通过紧密排列的通孔过孔网格与PCB背面地平面相连，过孔围绕连接器封装占用区域分布。过孔围栏设计至关重要：过孔密度不足或间距不当会产生地平面电感，导致3GHz以上连接器回波损耗劣化。精诚电子的微带连接器PCB布局应用说明可按需提供。
问：压接安装微带连接器是否可用于三防涂覆PCB？
答：压接安装依赖连接器接地固定脚与PCB表面之间的接触压力实现导通。三防涂覆覆盖接地触点落点区域会造成接地触点电气隔离，严重劣化射频性能。连接器接地触点落点区域在三防涂覆作业时必须进行遮蔽处理，请参照产品应用说明中的三防涂覆遮蔽指引。

温度范围	-55～+155℃；PE 线缆：-40～+85℃
特性阻抗	50Ω、75Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.2dB（6GHz）
电压驻波比	直式：≤1.15/6GHz 弯式：≤1.25/6GHz
耐用插拔次数	≥500 次
