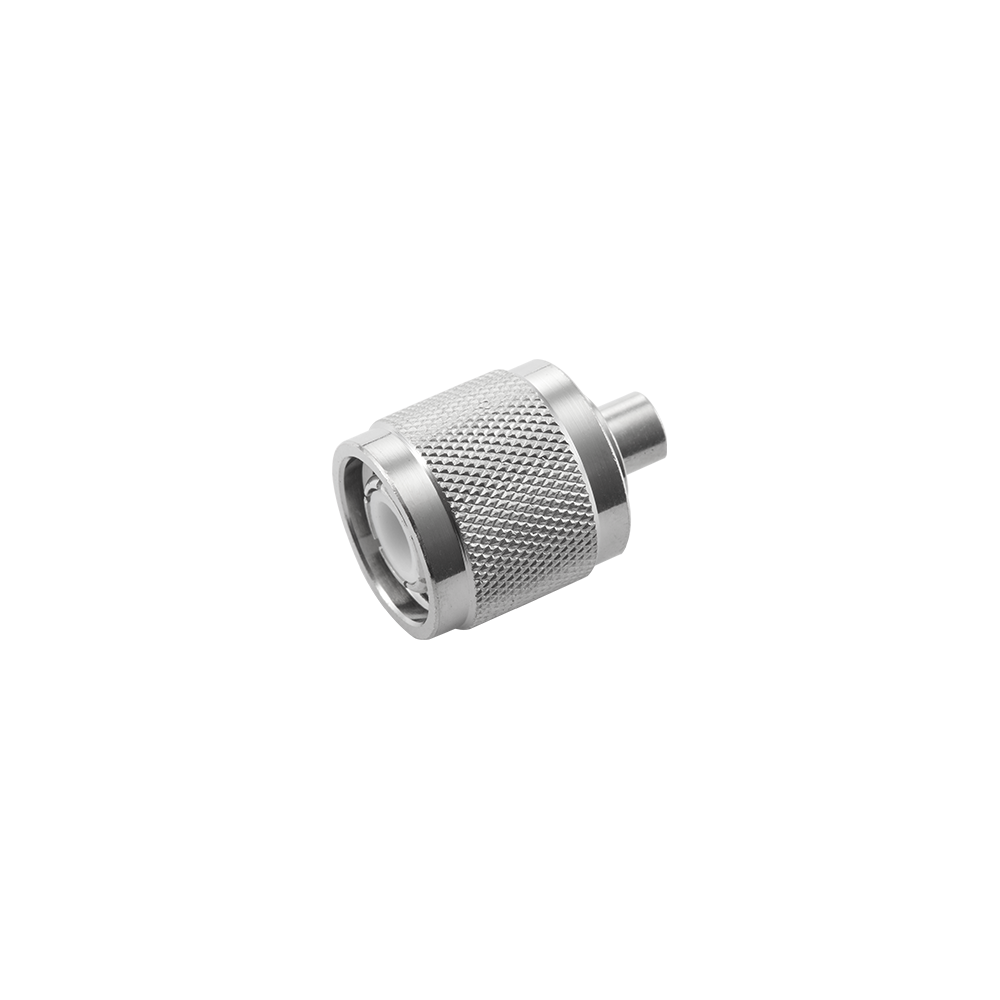

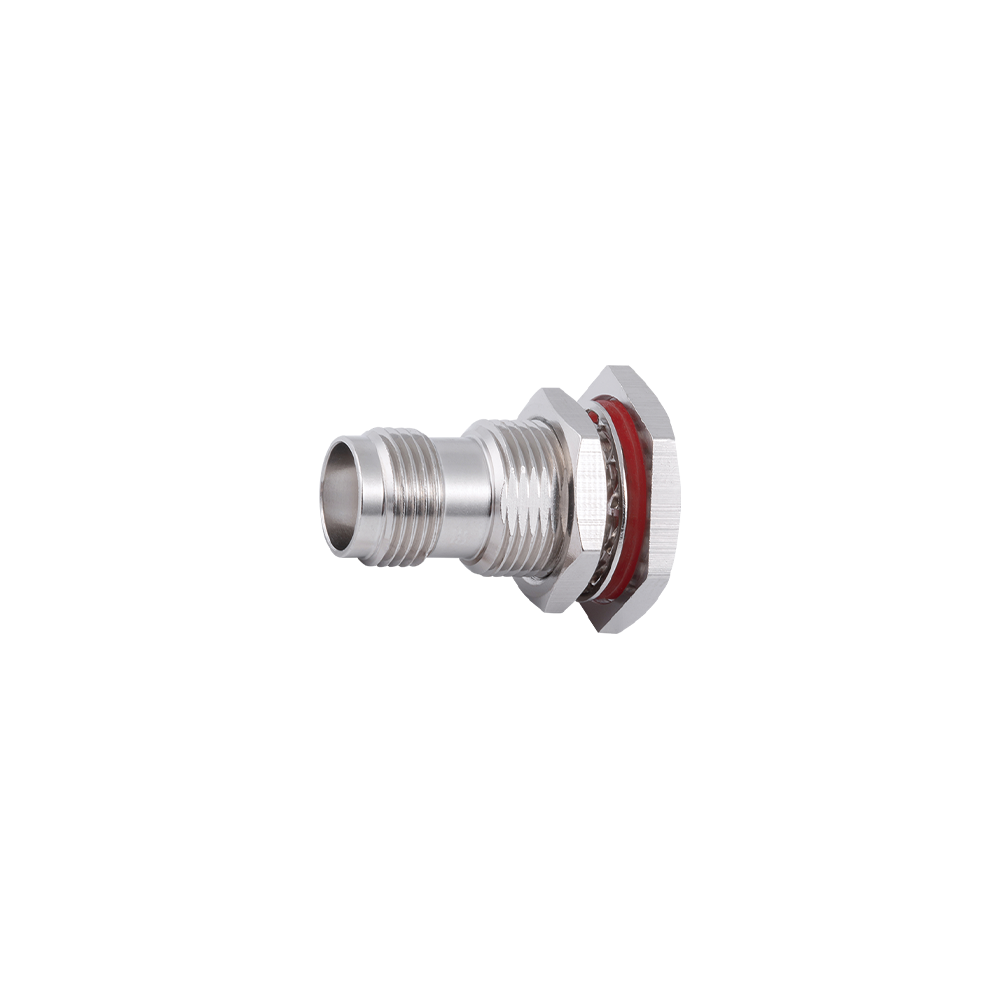

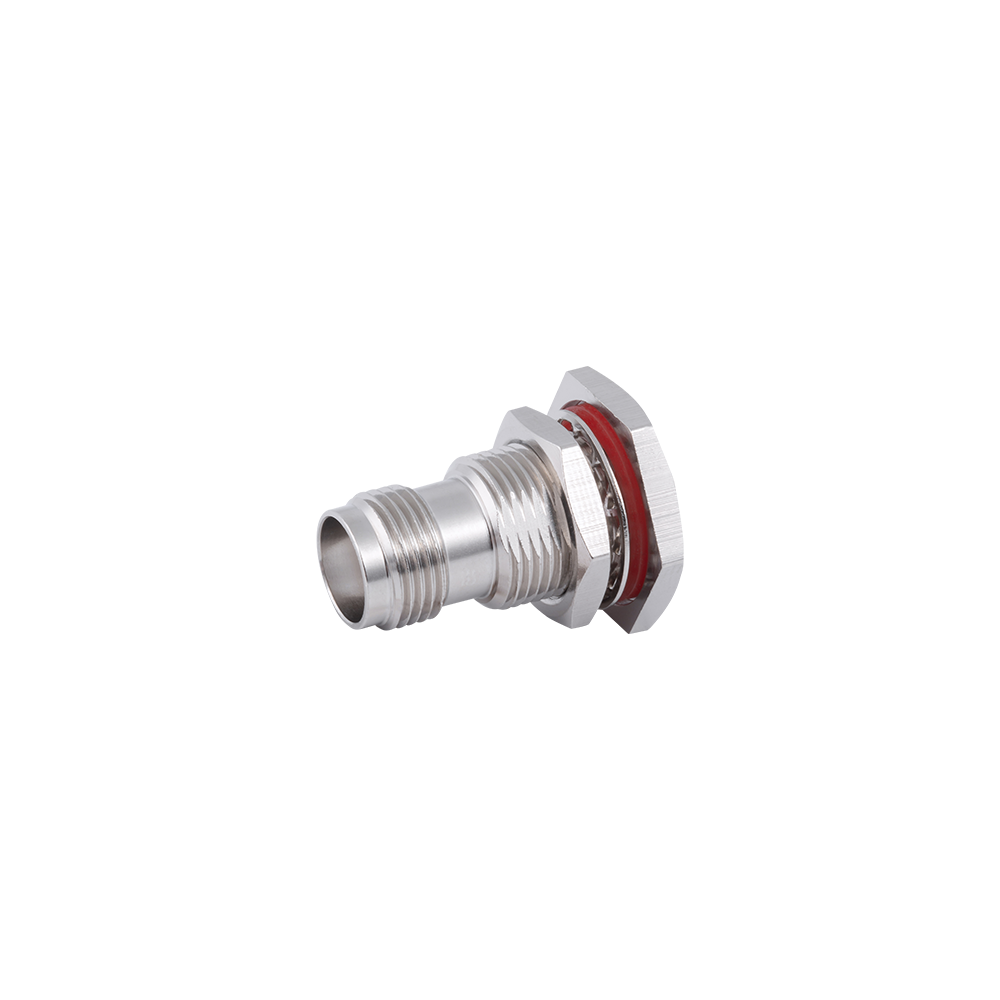

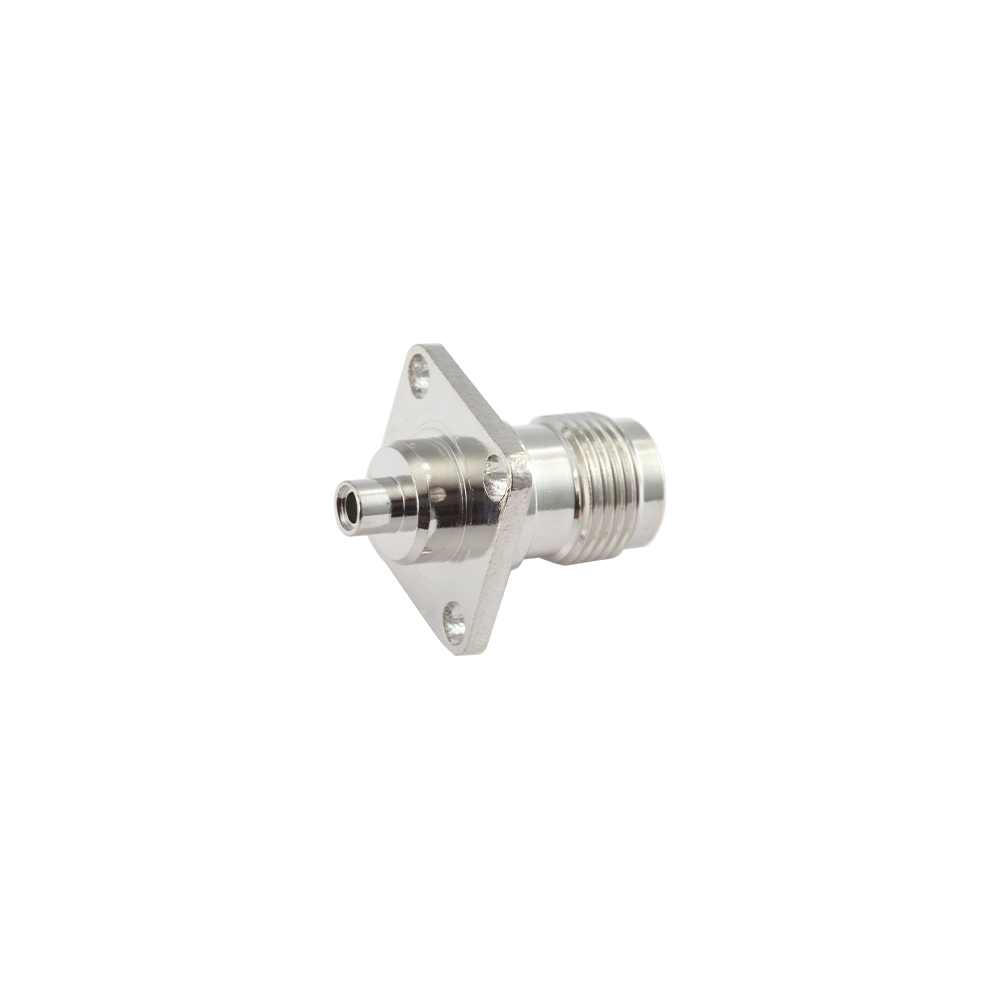

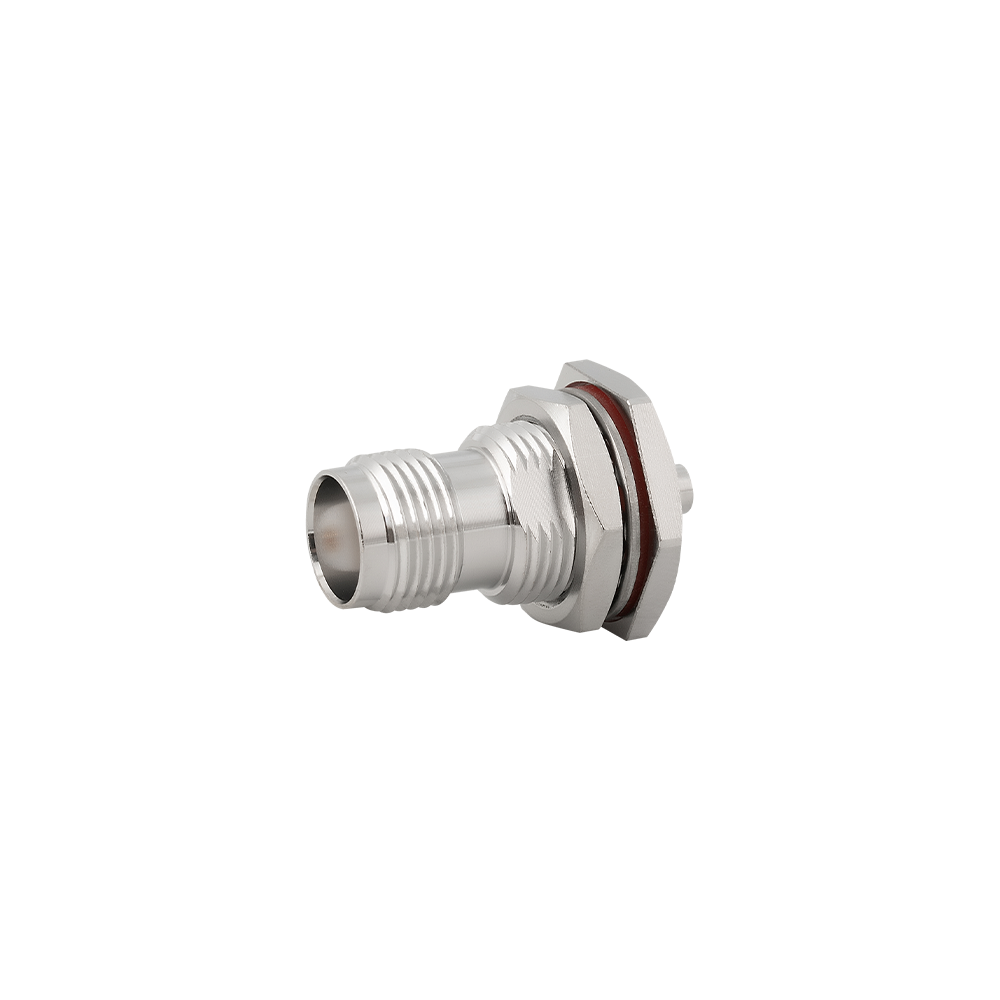

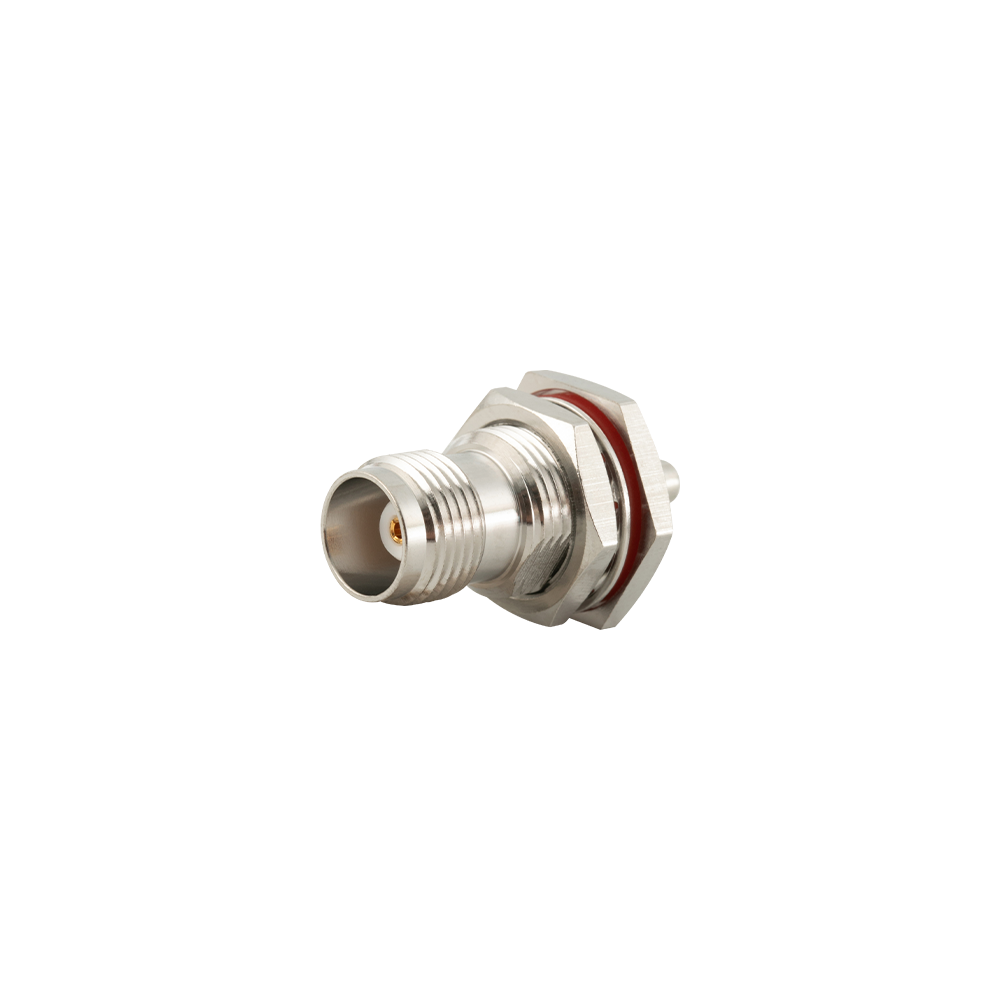

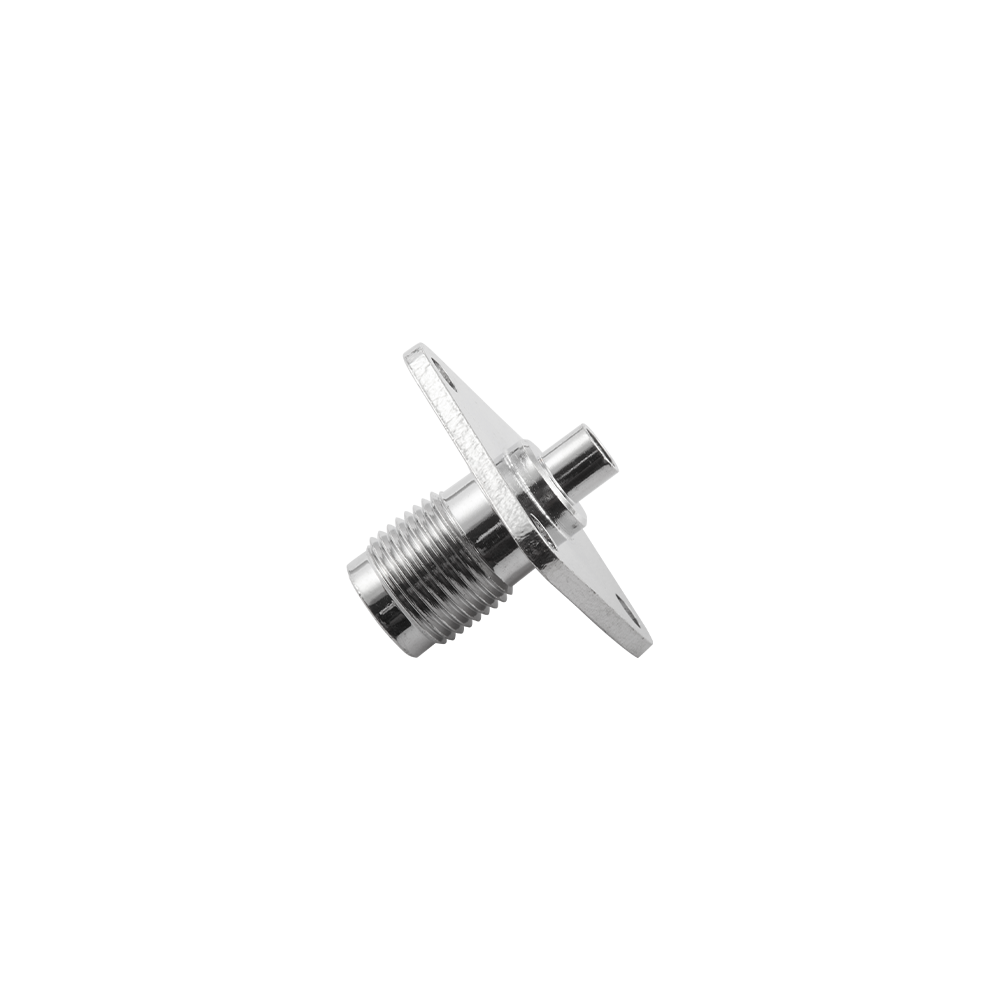

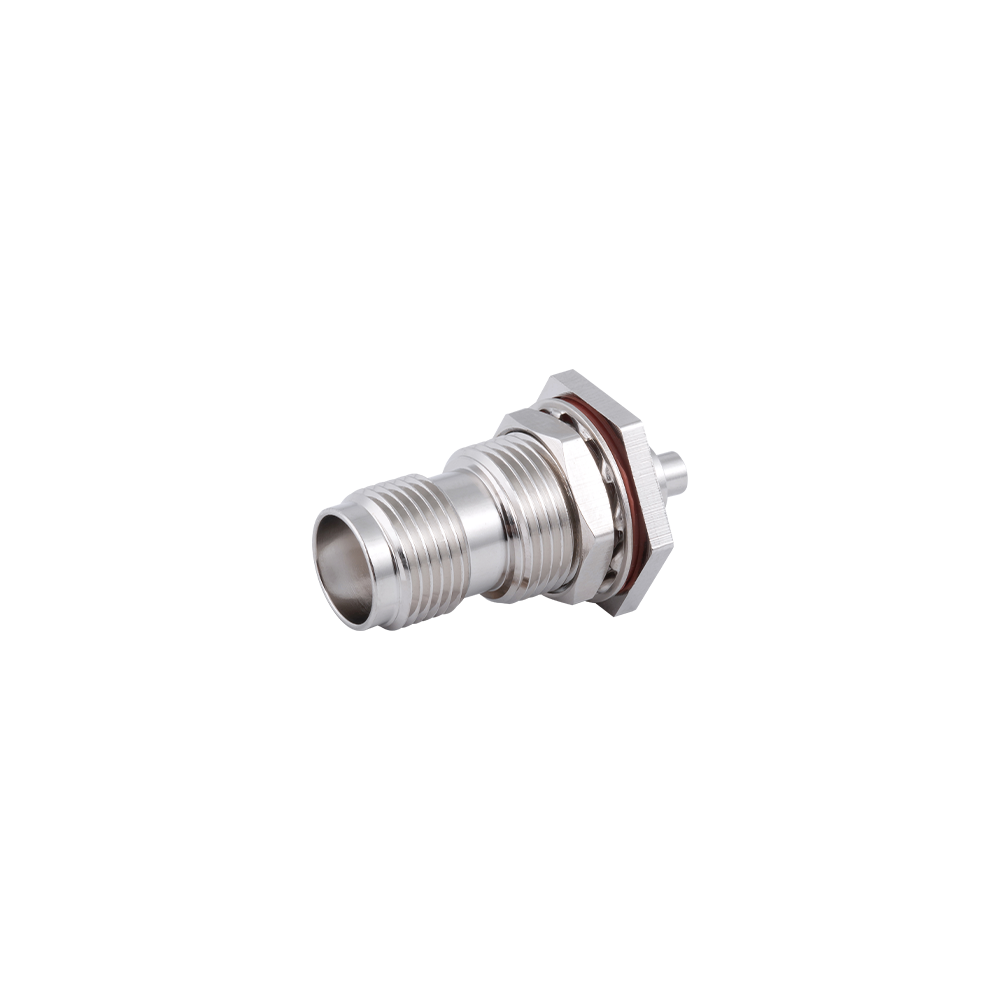

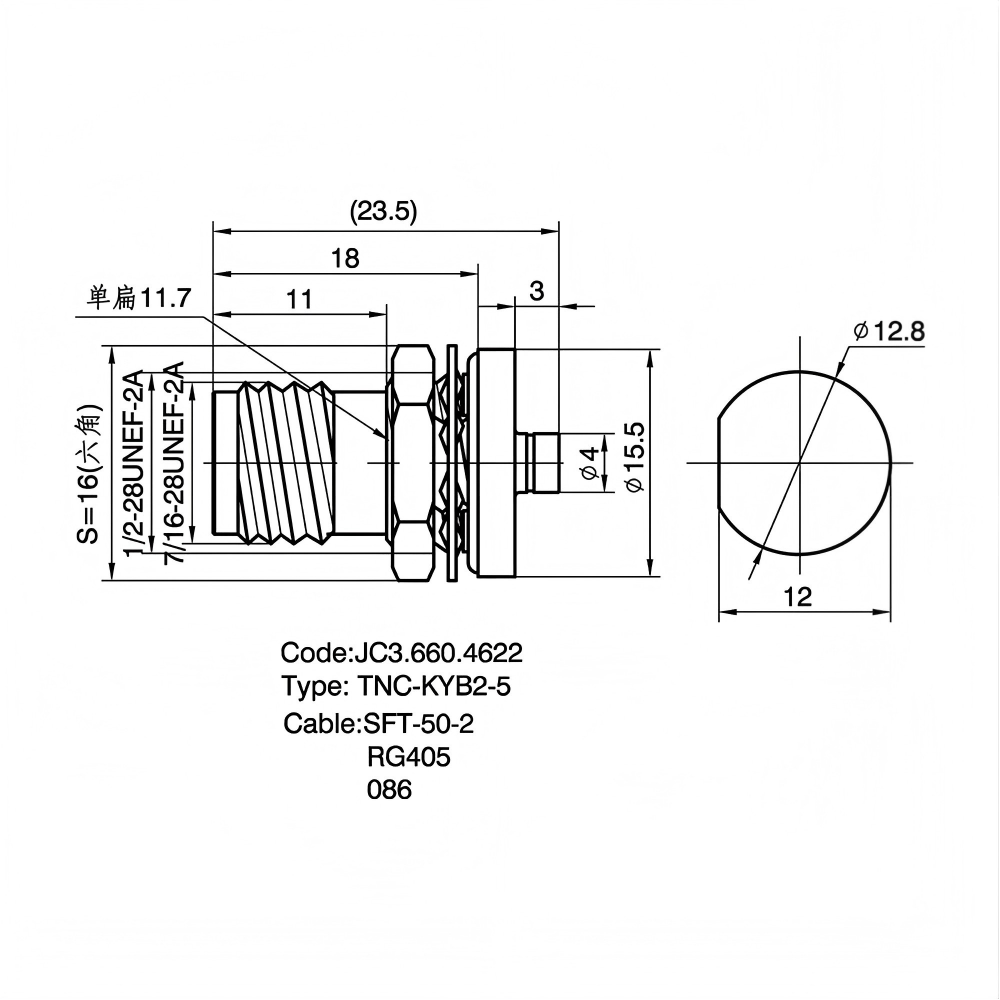

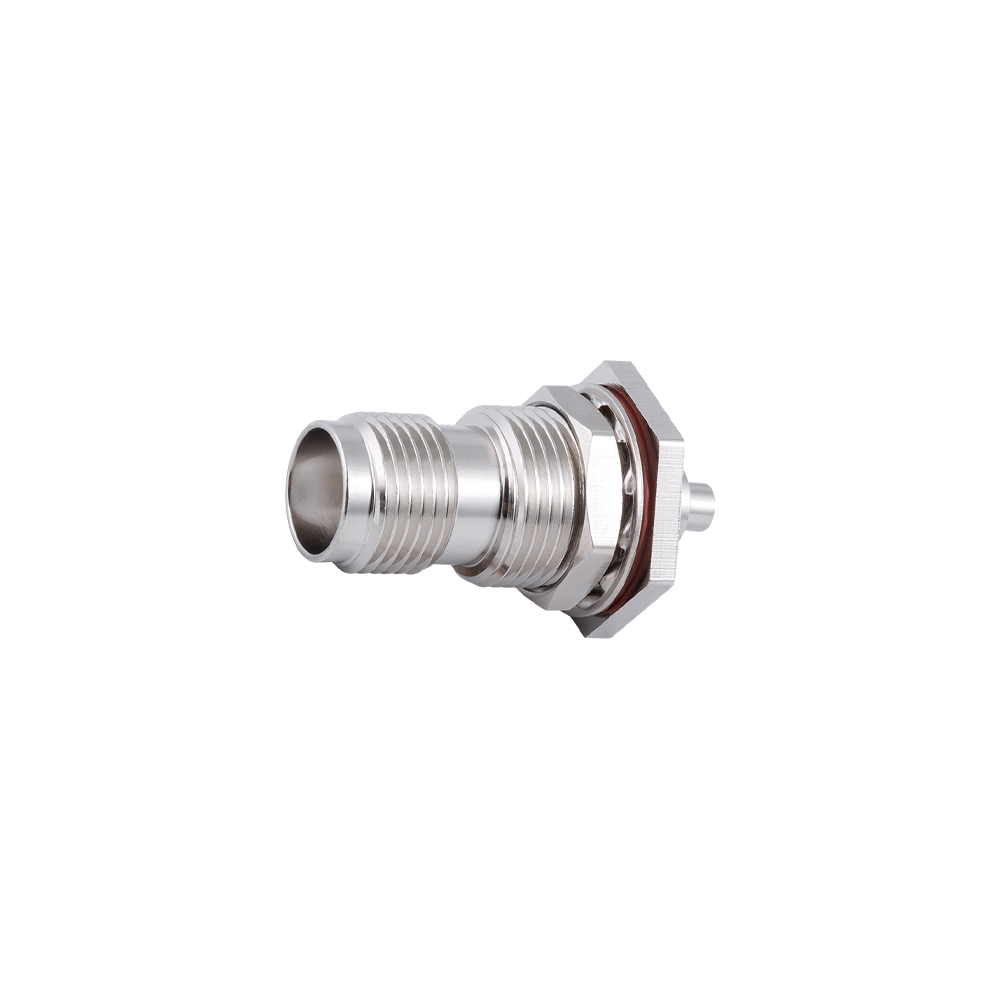

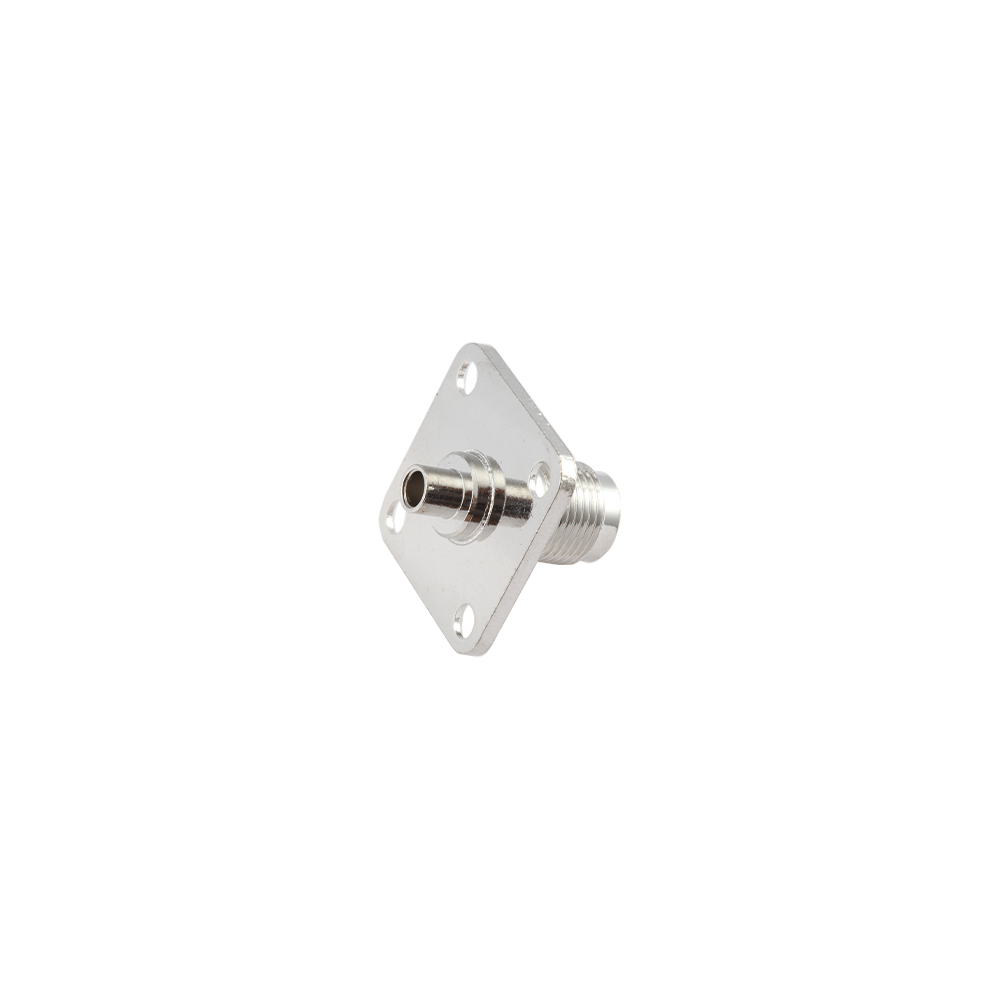

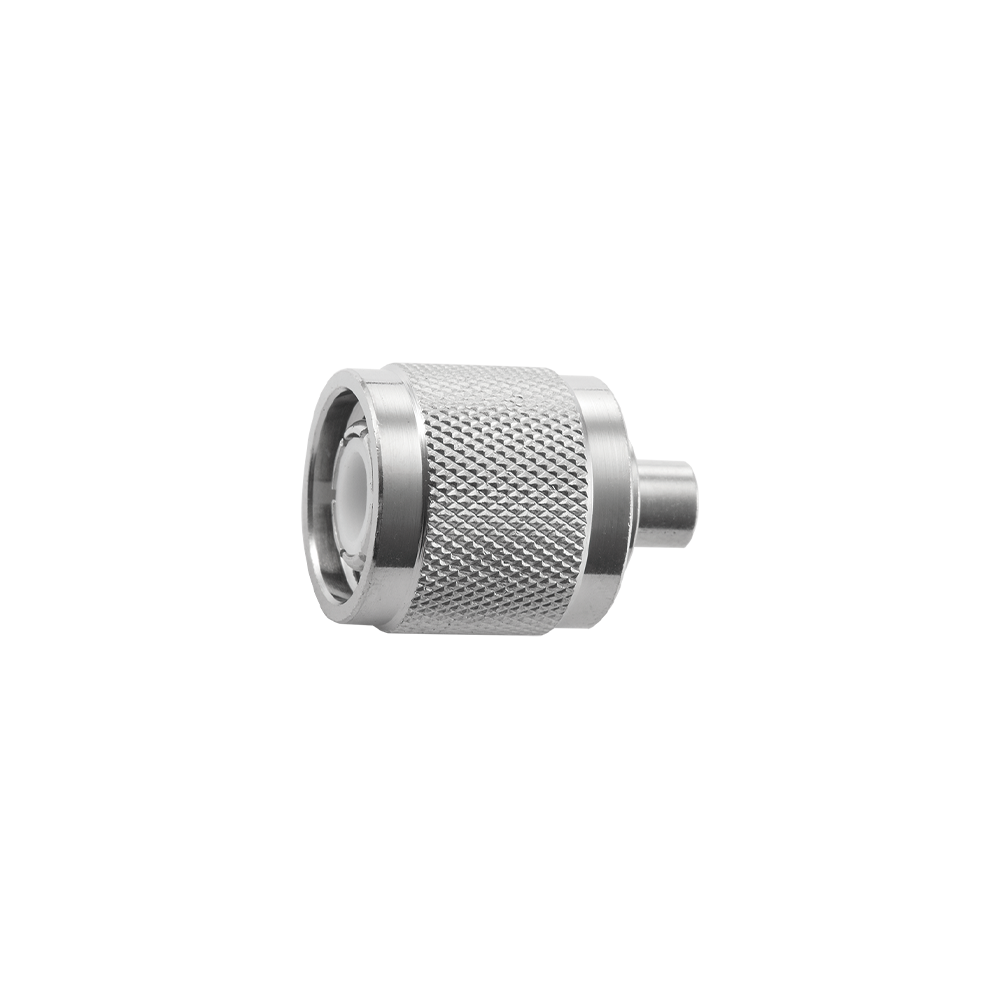

TNC型半柔半钢电缆连接器

产品简介
TNC（Threaded Neill-Concelman）型半柔半钢电缆连接器，将TNC螺纹连接接口的抗振性能与精密成型电缆组件的高屏蔽效能有机结合，工作频率覆盖DC至11GHz——是BNC型连接器频率上限的近三倍。这一宽频特性使其成为雷达系统、基站馈电网络、航空电子仪器包及微波通信链路等高频微波子系统内部布线的首选互连方案。
半钢电缆的实心铜外导体可提供典型值超过100dB的屏蔽效能，在对噪声系数要求极苛刻的接收机前端中尤为关键。半柔性电缆则为需要偶尔调整布线位置的台式测试系统和外场可部署装备提供受控弯曲的灵活选择。

核心特性
•螺纹锁合机构提供可量化力矩控制的可靠锁紧，抗振性能远超卡口式连接器，适用于机载、舰载和车载雷达组件等高振动幅度场合。
•频率性能延伸至11GHz，覆盖S波段、C波段和X波段低频微波系统，随系统带宽扩展无需更换连接器。
•通过精确控制中心针直径、介质填充长度及外导体内孔尺寸，在整个连接器-电缆界面维持50Ω特性阻抗连续性。
•兼容标准半钢电缆规格（0.047"、0.085"、0.141" OD），同时支持主流等效半柔性电缆系列。
•直式和直角式两种结构可选；直角版本通过精密成型90°过渡，在3GHz处保持VSWR≤1.30。
•镀银和镀金接触件可选；钝化不锈钢或镀镍黄铜体可选，适用于腐蚀性恶劣部署环境。

优势
•精诚电子自建工程技术研究中心专注于阻抗关键型连接器设计，可为半钢电缆组件客户审查电缆走线图纸，就每处弯头和端接点的连接器配置提供专业优化建议，将传输线不连续性降至最低。
•GJB9001A军用质量体系认证意味着与国防采购标准等效的制造纪律被贯穿执行于每一批商业产品——为OEM买家提供信心：随着订单规模扩大，连接器批次间一致性不会劣化。
•产品设计等效参照MIL-C-39012和IEC 169国际标准，客户在面向国内外双重监管框架的技术文件中引用精诚电子TNC连接器时，无需额外重新鉴定。
•近200台先进生产检测设备配合Agilent网络分析仪逐批次电气验证，可为客户提供每批次插入损耗和驻波比检测数据。

应用场景
•雷达信号处理前端电缆组件（预警、监视、火控雷达）
•微波回传和基站内部馈电组件
•航空电子设备舱射频电缆走线及航线可更换单元互连
•舰船通信系统和电子战设备内部布线
•矢量网络分析仪和频谱分析仪端口延伸测试电缆

常见问题
问：半钢电缆组件中，TNC相对BNC的选型优势是什么？
答：TNC螺纹锁合机构在抗振动松脱方面显著优于BNC卡口式锁合，同时TNC频率上限（11GHz）是BNC（4GHz）的近三倍。因此，对于4GHz以上的微波应用，或设计要求连接器在持续振动下保持机械可靠性的任何场合，TNC均是必选方案。
问：是否可以报价标准目录之外的电缆-连接器定制组合？
答：可以。精诚电子工程团队可为非标半钢电缆外径或特殊护套材料配置定制连接器。请提交您的电缆图纸及所需连接器接口类型，工程团队通常在3～5个工作日内确认可行性和交期。
问：TNC插合推荐的力矩值是多少？
答：黄铜/不锈钢接口的标准TNC插合力矩通常为1.0～1.36 N·m（9～12 in-lb）。过力矩会损伤螺纹和中心接触件，欠力矩则会导致接触电阻和驻波比上升。建议在产品装配说明中向终端用户规定配套力矩扳手的扭力规格。
问：是否提供反极性（RP-TNC）版本？
答：提供。反极性TNC连接器（中心接触件性别相反）可用于WiFi天线连接等规范要求RP接口的应用场合，请在订单或询价中注明RP-TNC。

温度范围	-55～+155℃
特性阻抗	50Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式≤1.22/3GHz 弯式≤1.30/3GHz
耐用性	≥500次
