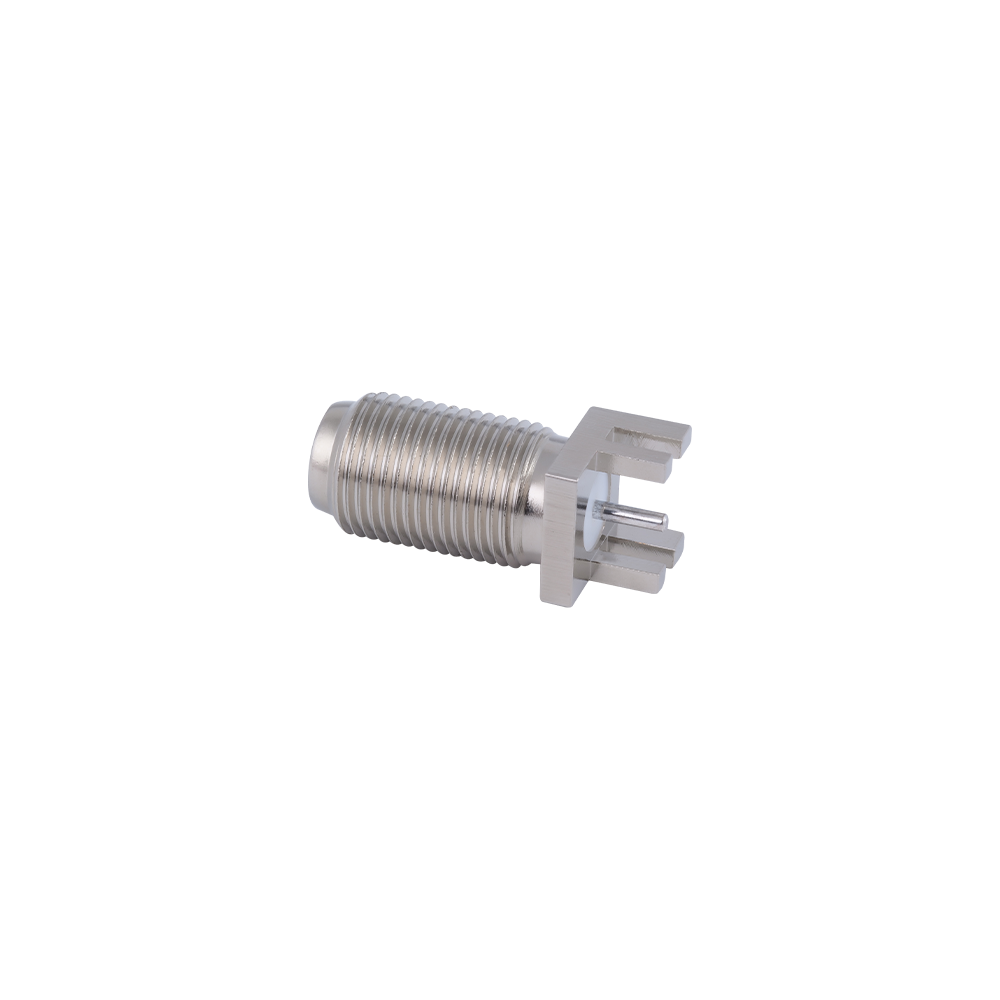

F型印制电路板连接器

产品简介
F型PCB连接器直接焊装在电路板上——通孔或表面贴装均可——无需单独的面板安装母座加尾纤电缆,将F型同轴接口直接带到板上。对于有线电视设备和消费电子射频输入来说,直接板装方案节省装配工序,降低成本,同时减少了一个电缆连接点,提升了整体可靠性。
机顶盒主板、光猫PCB、家用网关板和电视调谐器模块上随处可见F型PCB连接器——凡是需要从用户家里的有线电视布线直接接收F型同轴信号的产品,都会用到它。

核心特性
•通孔和SMT(表面贴装,回流焊兼容)两种选择,适配不同PCB装配工艺。
•直角(水平式)方向,电缆从板边整洁引出,与设备后面板自然对齐。
•75Ω特性阻抗,与标准有线电视和卫星电视信号源匹配。
•RoHS合规,无铅焊接兼容,无需调整合规生产线的工艺参数。
•PCB焊盘图尺寸遵循标准封装,可直接集成进现有PCB设计。

优势
•机顶盒和智能电视有线输入接口
•光猫和家用网关射频输入
•有线电视分配放大器和分配器模块PCB
•卫星接收模块调谐器输入连接
•地面数字电视(DTT)接收机PCB

常见问题
问:F型PCB连接器和F型微带连接器有什么区别?
答:F型PCB连接器有固定的中心接触针,用户将F型电缆插入后,电缆中心导体顶着接触针导通——这是用户可操作的电缆接口。微带连接器则是接触件直接压在PCB走线上,用于测试夹具和模块内部,不是给用户插拔电缆用的。
问:能提供STEP三维模型和PCB封装数据吗?
答:可以。尺寸图和标准PCB封装数据随产品规格书提供,STEP模型可按需提供。
问:SMT版本兼容标准无铅回流焊工艺吗?
答:兼容。所有SMT版本均按IPC/JEDEC无铅回流焊标准设计(峰值260℃),连接器外壳和介质材料在回流焊过程中尺寸稳定。
