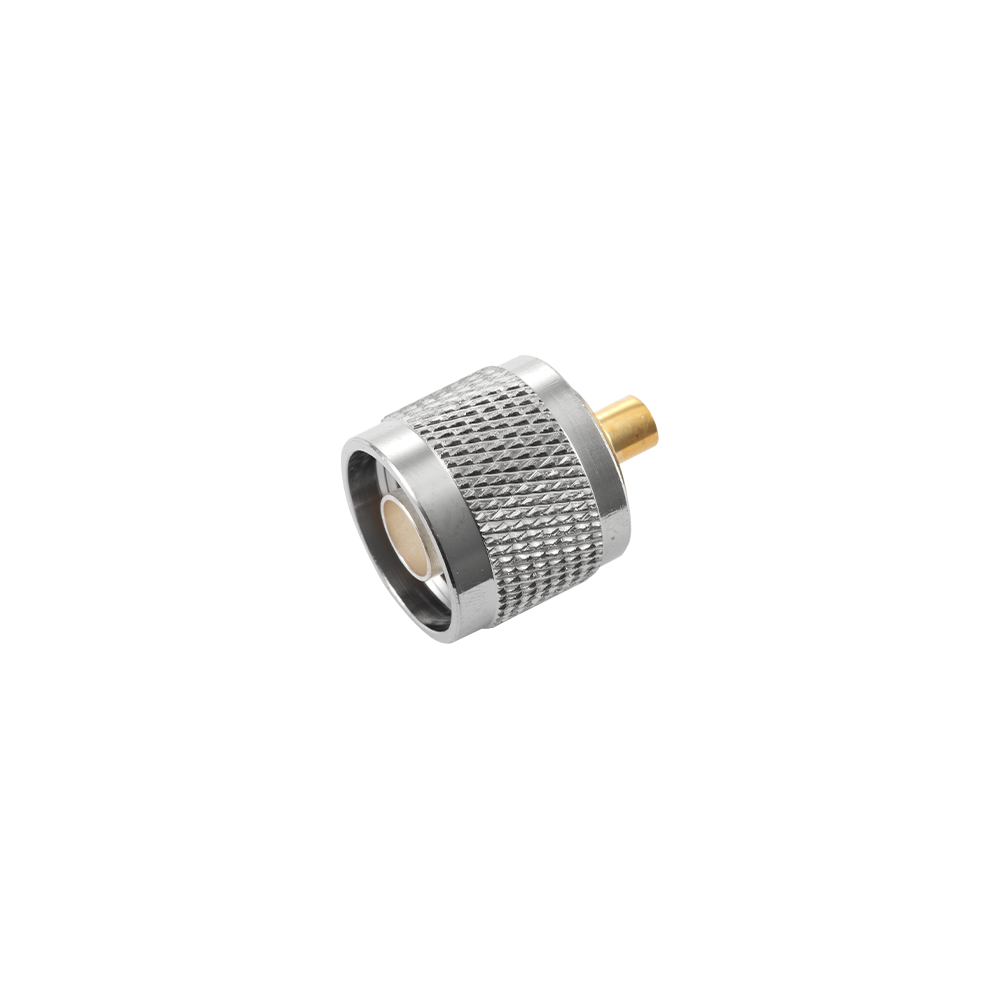

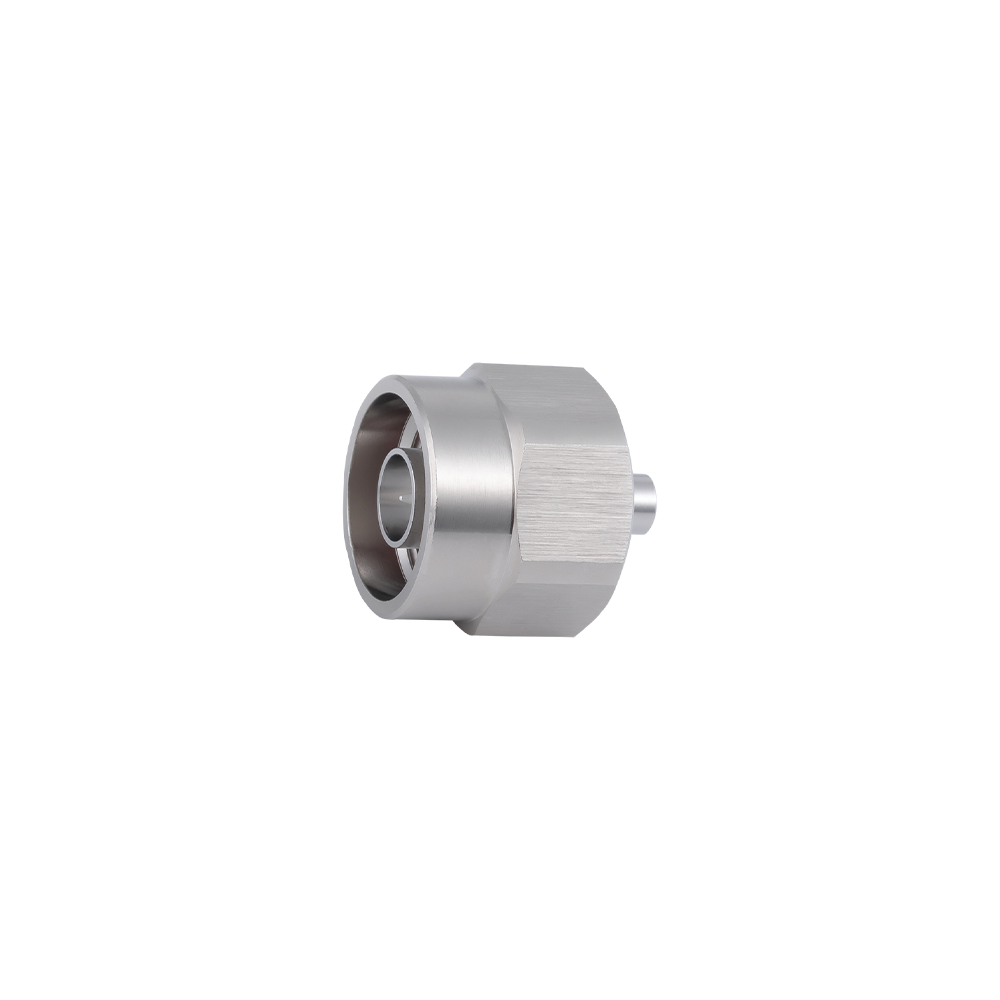

N型半柔半钢电缆连接器

产品简介
N型连接器是微波工程领域历史最悠久、应用最广泛的射频同轴连接器系列之一，而半柔半钢电缆专用型则是该系列中电气性能最优异的品类。N型连接器最初为军用和航空航天应用而开发，其坚固的不锈钢或镀镍黄铜外壳、精密加工中心接触件和螺纹锁合机构的组合，确保在全频段DC至11GHz范围内实现稳定低驻波比和低插入损耗——即便是在地面发射通信系统、舰船雷达和机载预警设备常见的振动和热循环条件下，这种可靠性也能持续得到保证。
当与半钢电缆（实心铜外导体，通常为纯铜或镀银铜）配合使用时，N型连接器的接口几何形状可在直式结构6GHz处实现VSWR≤1.15的低驻波比指标——这一性能既体现了连接器的尺寸精密性，也反映了半钢电缆本身固有的低损耗特性。精诚电子成立于1999年，配备韩国Hanwha数控加工中心，并以美国Agilent矢量网络分析仪进行电气验证，以批量生产所需的工艺管控水平持续制造这一产品系列。

核心特性
•提供50Ω和75Ω两种阻抗版本——这是N型系列在大型RF连接器中的突出优势，使其能够在单一连接器系列内覆盖微波信号分配和视频RF应用的完整需求。
•半钢电缆兼容规格覆盖标准电缆外径：0.047"、0.085"、0.141"和0.250"，每种外径均配置专用精密工装。
•直式VSWR≤1.15（6GHz）、直角式VSWR≤1.25（6GHz），是N型系列中最严苛的驻波比指标之一，通过精密中心针几何形状和受控介质定位实现。

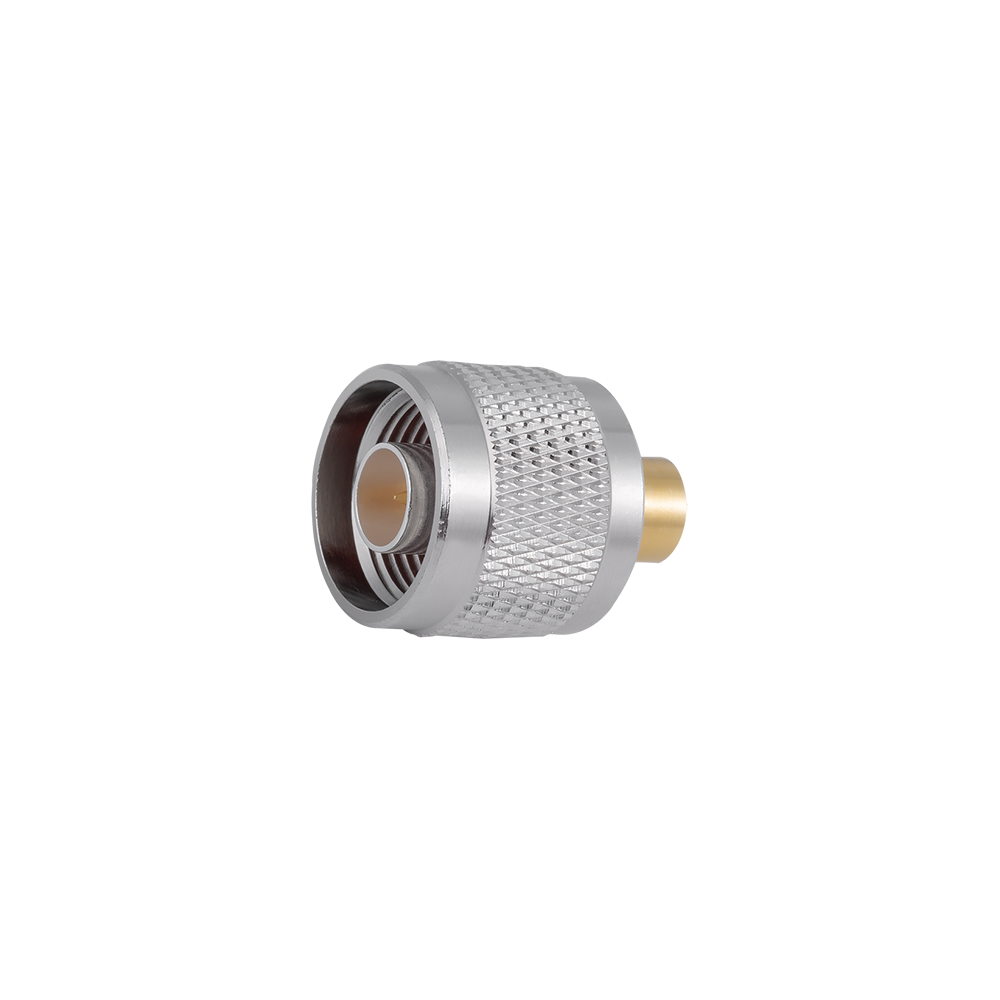

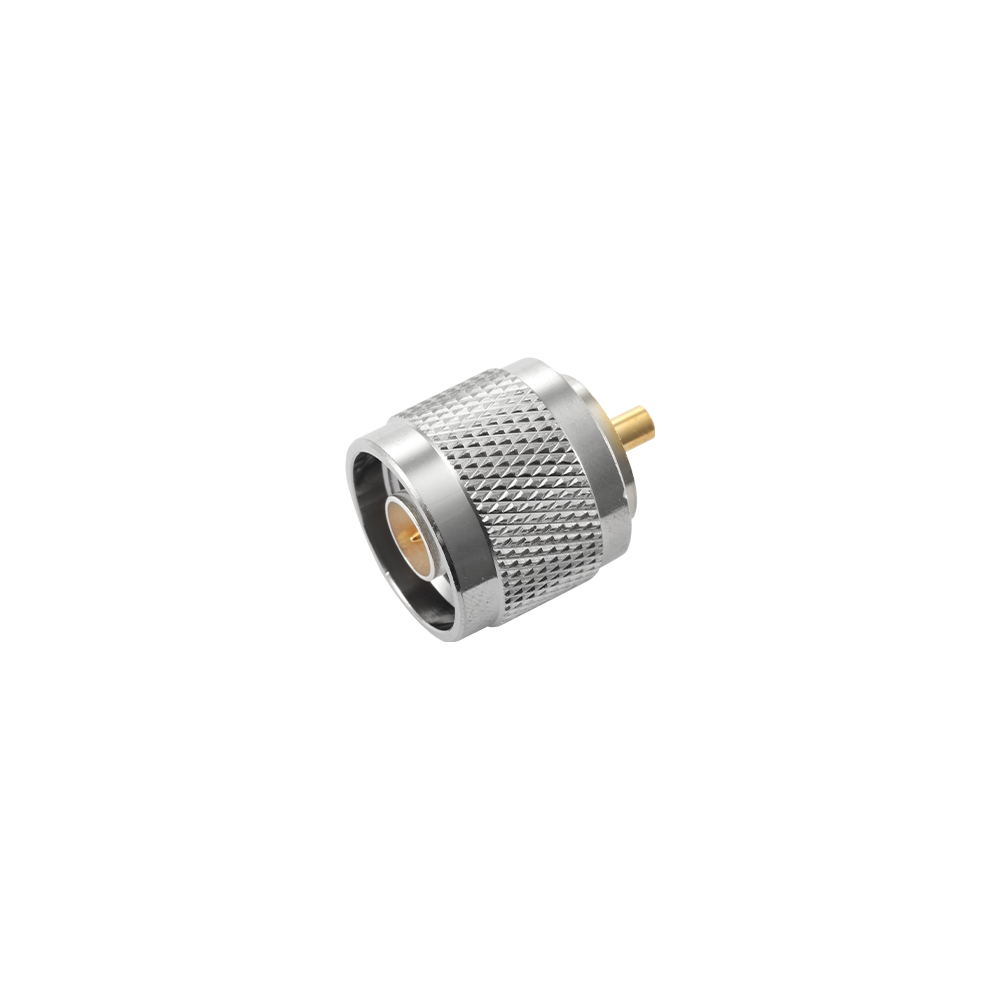

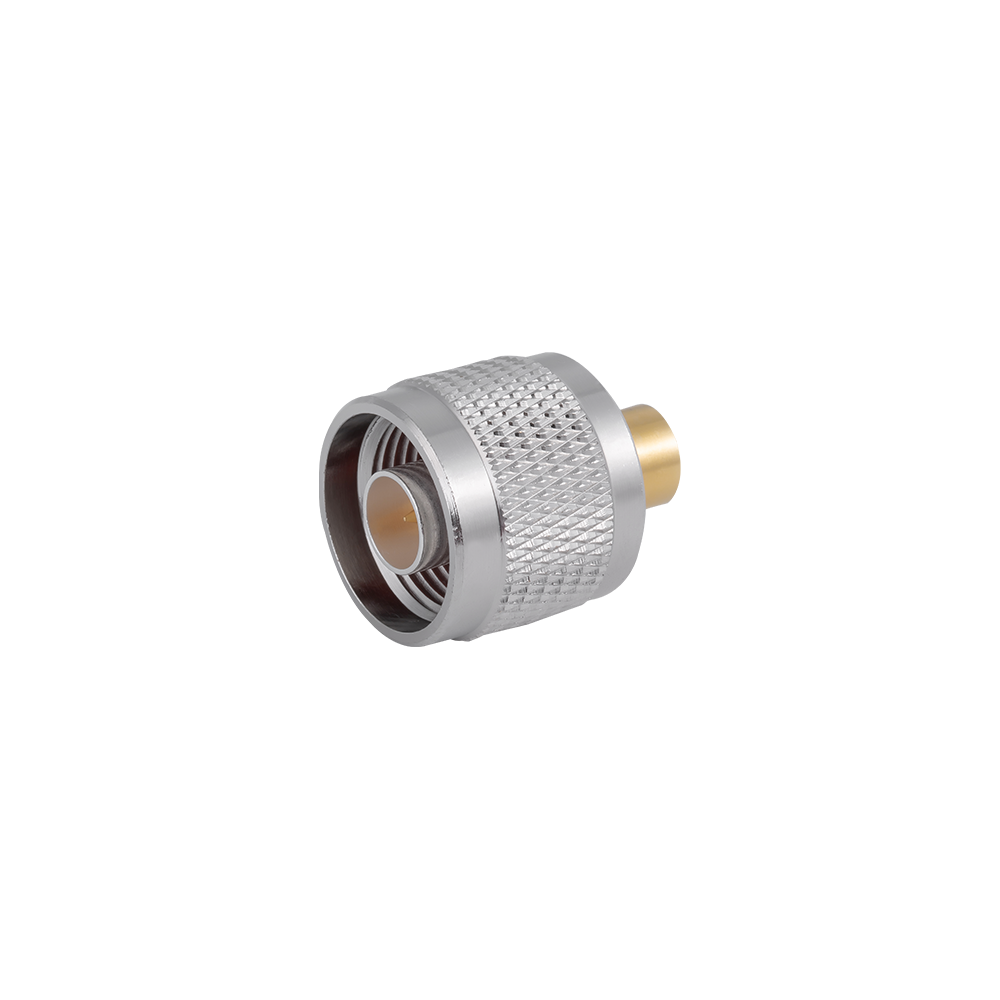

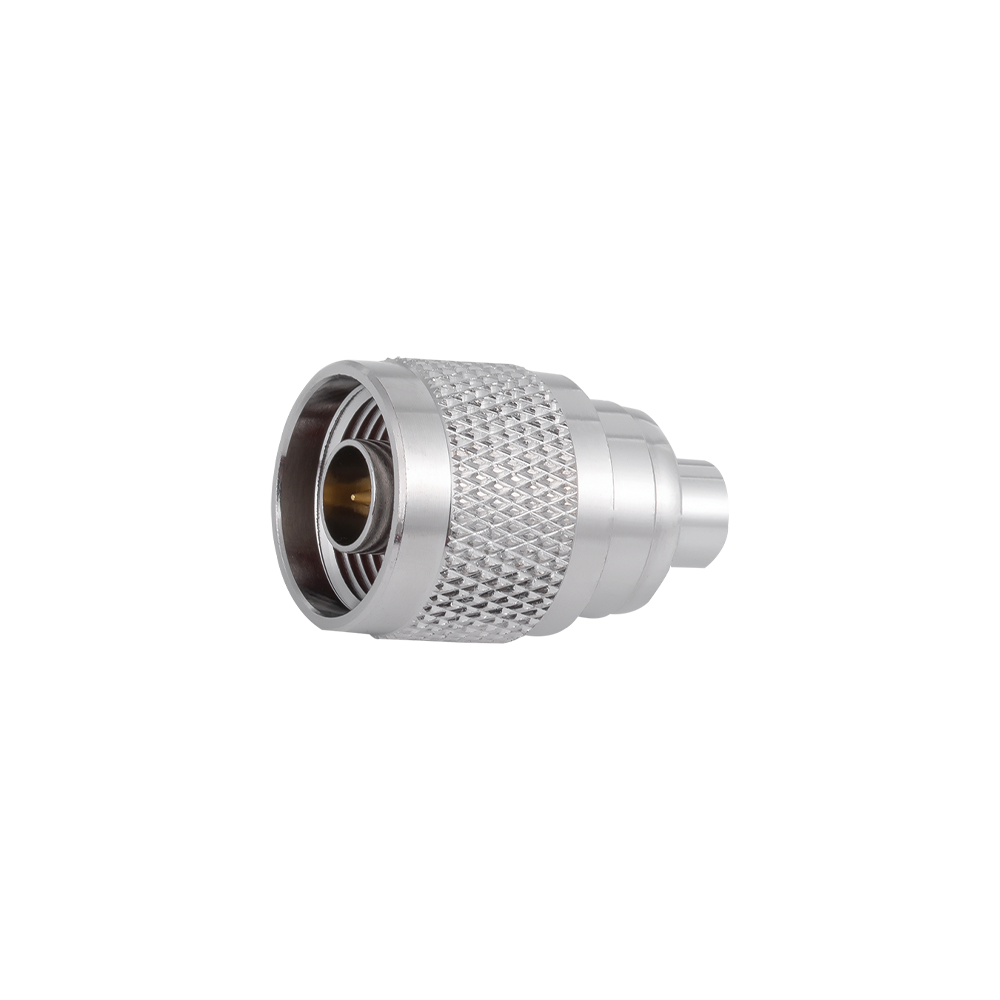

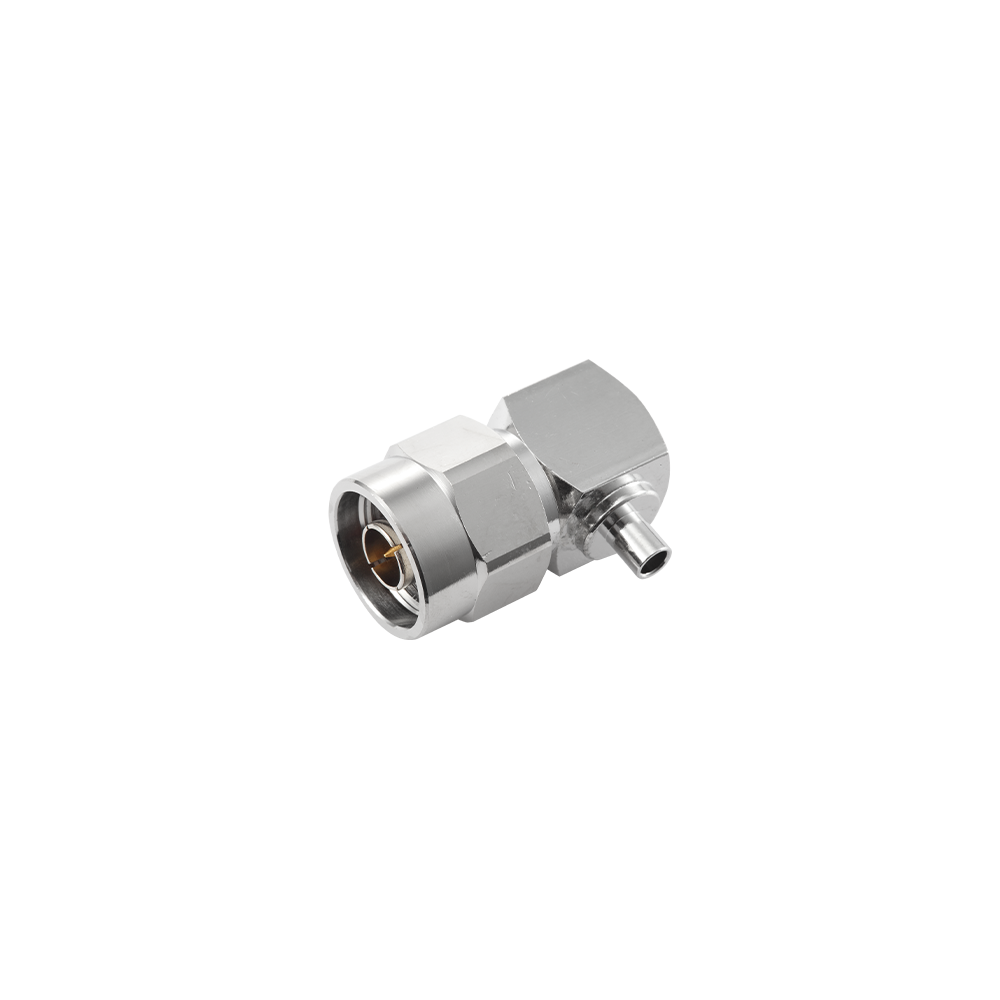

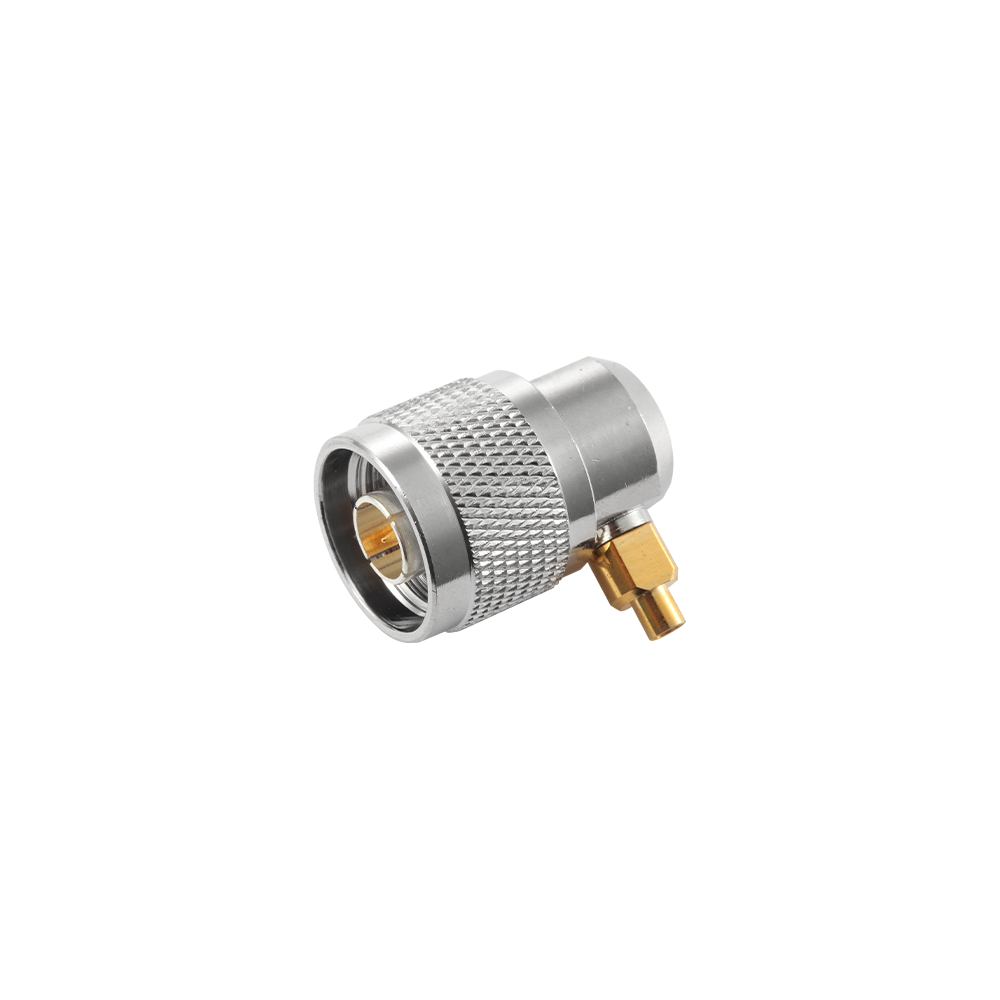

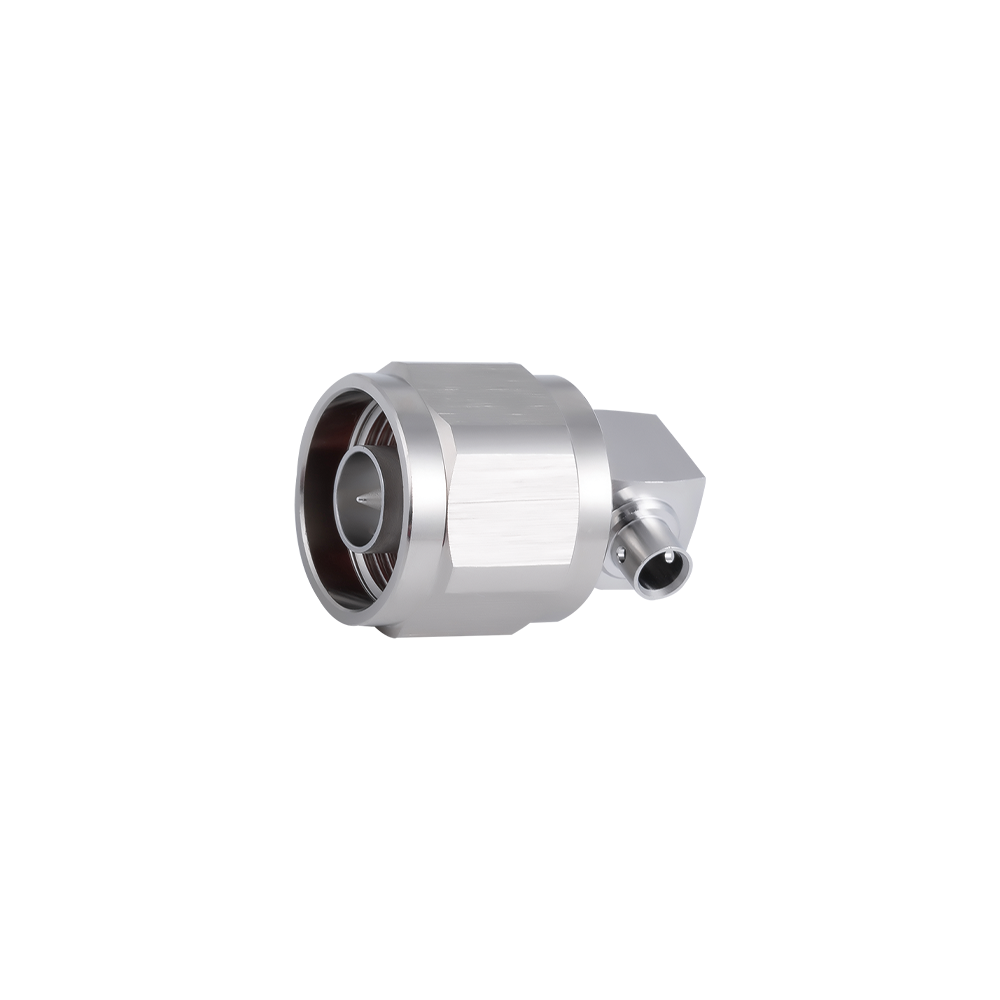

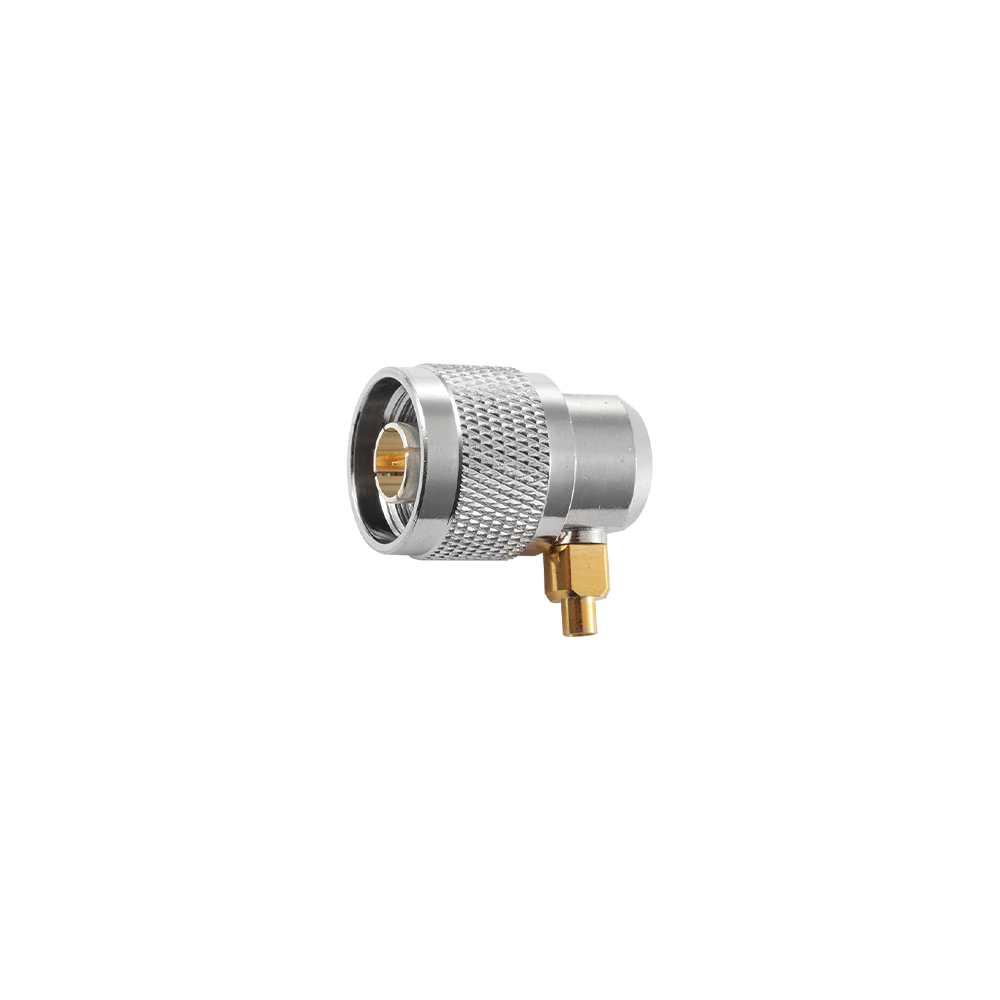

•直式和直角（90°）结构可选；直角版本采用圆弧过渡外导体弯折段，最大程度降低过渡处阻抗扰动。
•接触件表面镀层：镍底镀银（标准）、镍底镀金（低插入损耗关键信号路径）；腐蚀性环境可选钝化不锈钢体。
•半钢电缆可选焊接和夹持两种外导体端接方式；半柔性编织外导体采用精密配合焊杯端接。

核心优势
•N型半钢连接器是精诚电子目录中性能敏感度最高的产品之一，与国防供应链产品在同一条通过GJB9001A军用质量体系认证的生产线上制造，确保商业批次产品享有与军用要求等效的尺寸管控和检验规程。
•精诚电子自建工程技术研究中心可为客户提供电缆组件设计审查服务：团队审查PCB馈入口几何形状、电缆弯折走线和连接器端接方式，在首件装配样品制作前识别阻抗不连续性，减少代价高昂的样品迭代周期。
•单一目录内同时提供50Ω和75Ω，支持多频段、多应用产品组合的采购团队无需为75Ω规格另行认证第二家供应商，可统一从精诚电子采购。
•多年向美国、日本、德国、越南、香港等市场直接出口的经验，使检测报告、原产地证书、材料声明、RoHS合规声明等全套出口文件完全程式化，可快速提供。

应用场景场景
•雷达子系统内部电缆组件（相控阵天线馈电网络、T/R模块互连）
•微波回传中继器和基站内部分配线缆
•地空和地天遥测追踪系统射频电缆束
•卫星通信地球站LNB和BUC互连线缆
•高性能矢量网络分析仪校准套件和基准电缆组件

常见问题解答
问：N型半钢电缆连接器的最大工作功率是多少？
答：N型连接器属于中小功率射频连接器，最大连续工作功率取决于工作频率、电缆类型和环境温度。具体电缆-连接器组合的功率数据请查阅产品规格书。高功率CW应用（如雷达发射机输出路径）请联系我方应用工程团队获取选型指导。
问：对于相同电缆，N型相比SMA有何选型依据？
答：N型接口体型更大，功率处理能力和机械强度均优于SMA，而两者在使用相同半钢电缆时可实现相近的频率上限。当连接器密度是首要约束条件时选用SMA；当功率处理能力、抗振性或现场反复插拔耐久性是优先考量时选用N型。
问：镀银中心接触件是否可用于高湿度环境？
答：镀银层在含硫化合物的高湿度环境（如工业大气）中容易氧化变暗，导致接触电阻随时间增大。此类环境推荐使用镀金中心接触件。若出于成本考虑必须使用镀银层，采用气密密封或充气加压机箱可降低氧化风险。
问：N型50Ω和75Ω连接器是否可以机械互插？
答：N型50Ω和75Ω连接器外螺纹和体部外形相同，物理上可以插合。但两种阻抗版本的中心接触件和介质尺寸不同，将50Ω公头与75Ω母座（或反之）插合会造成人为阻抗失配，严重劣化信号性能。射频链路中每个接口的阻抗必须一一对应匹配。

温度范围	-55～+155℃；PE 线缆：-40～+85℃
特性阻抗	50Ω、75Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.2dB（6GHz）
电压驻波比	直式：≤1.15/6GHz 弯式：≤1.25/6GHz
耐用插拔次数	≥500 次
