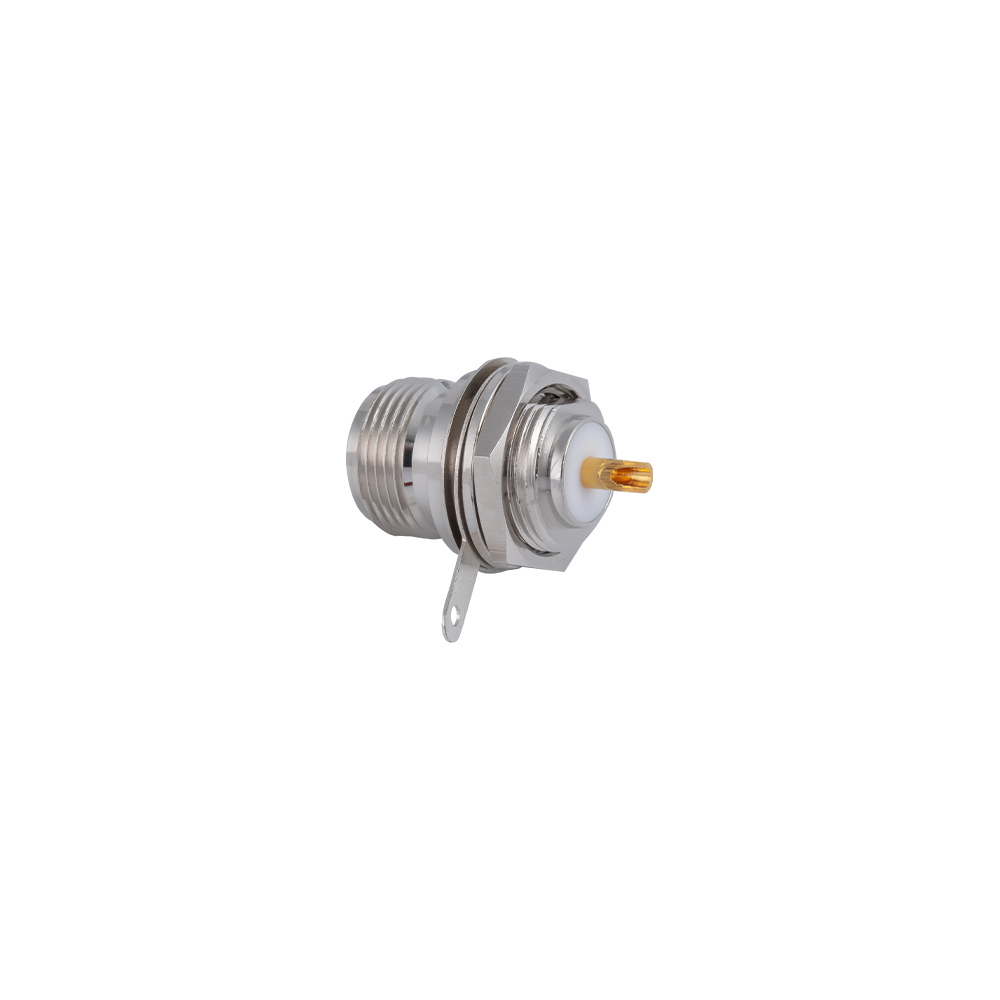

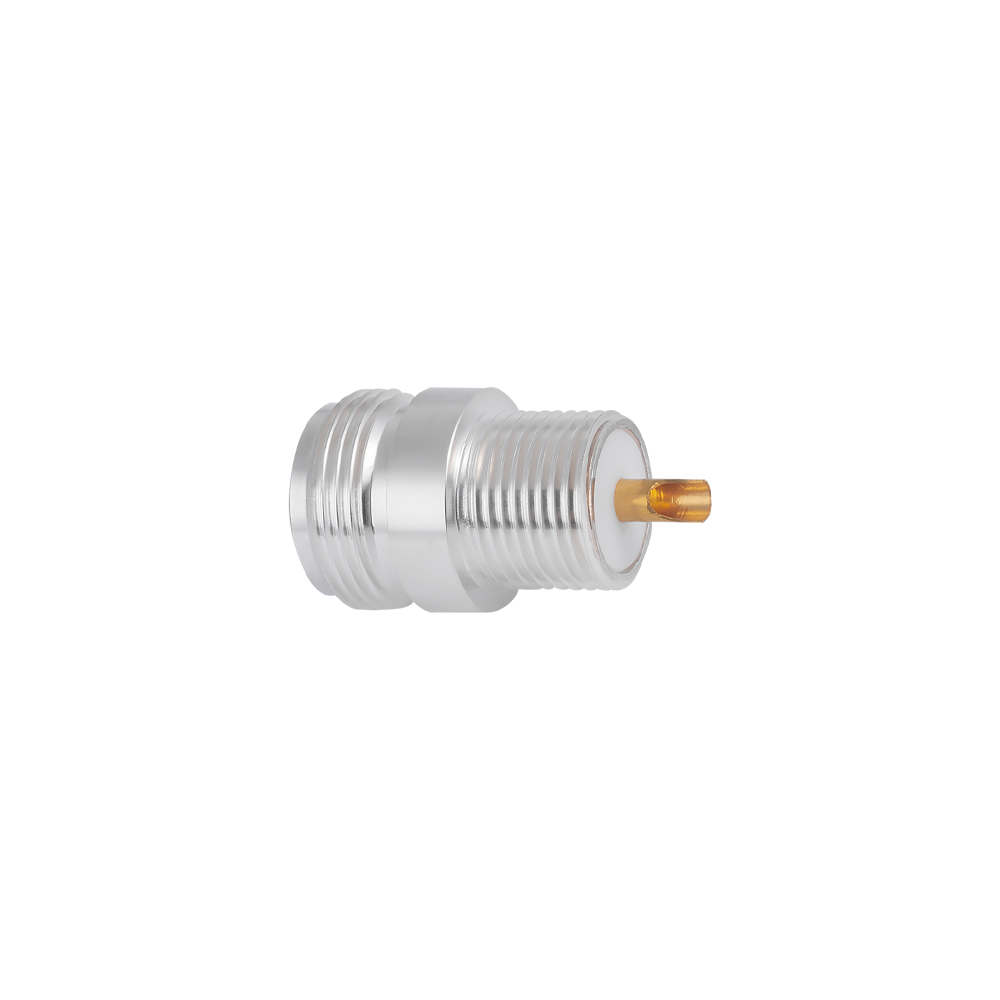

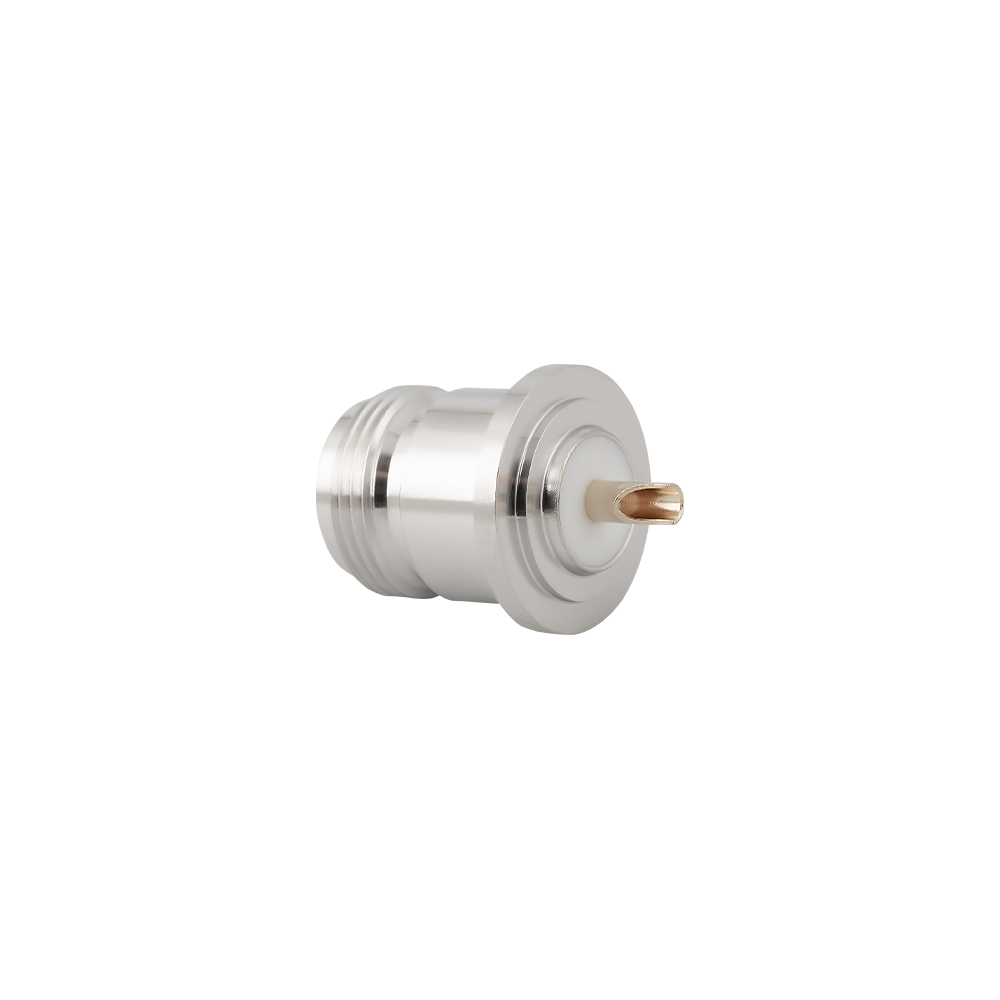

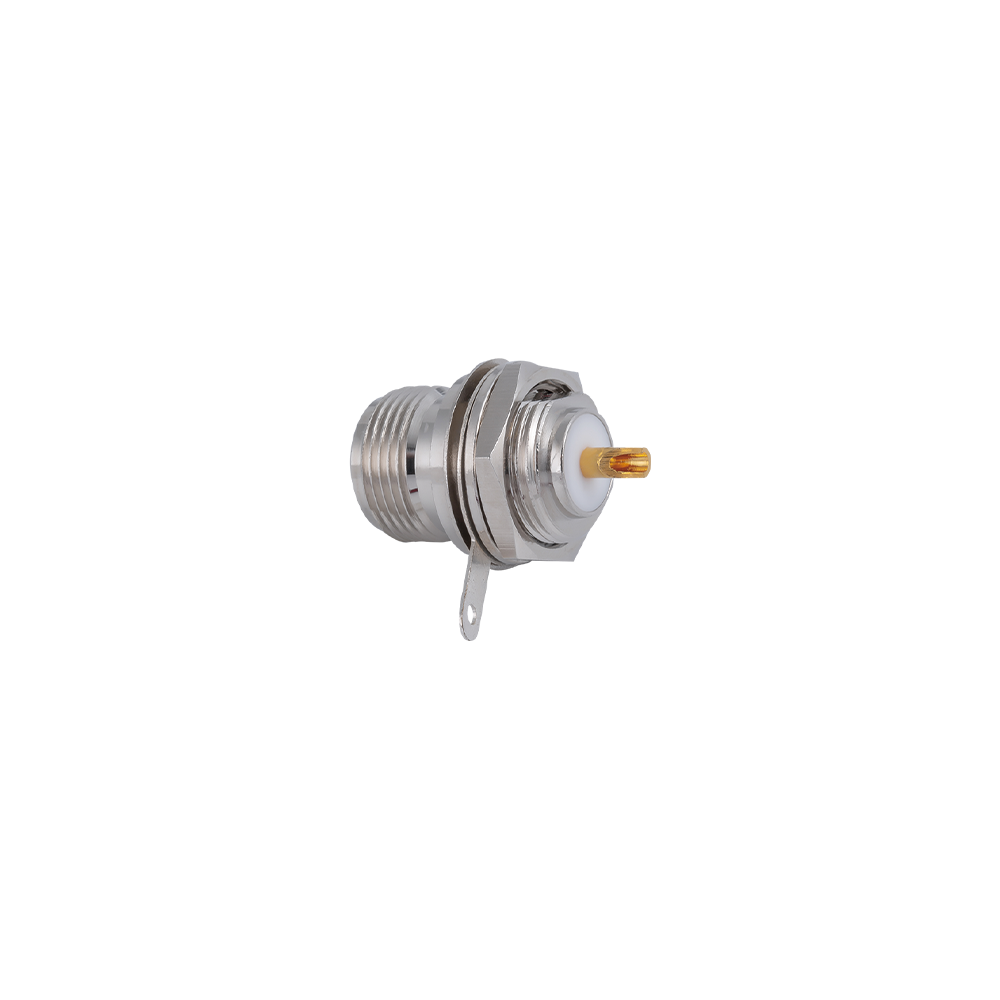

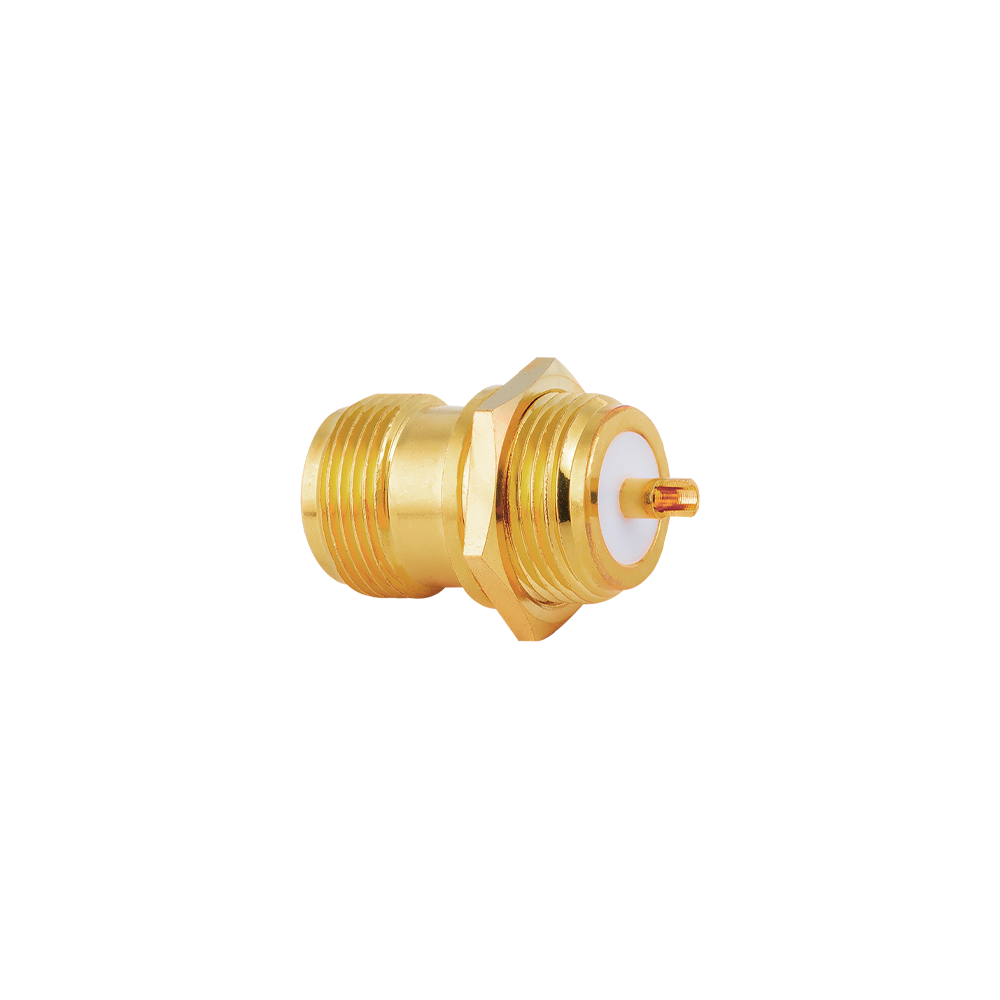

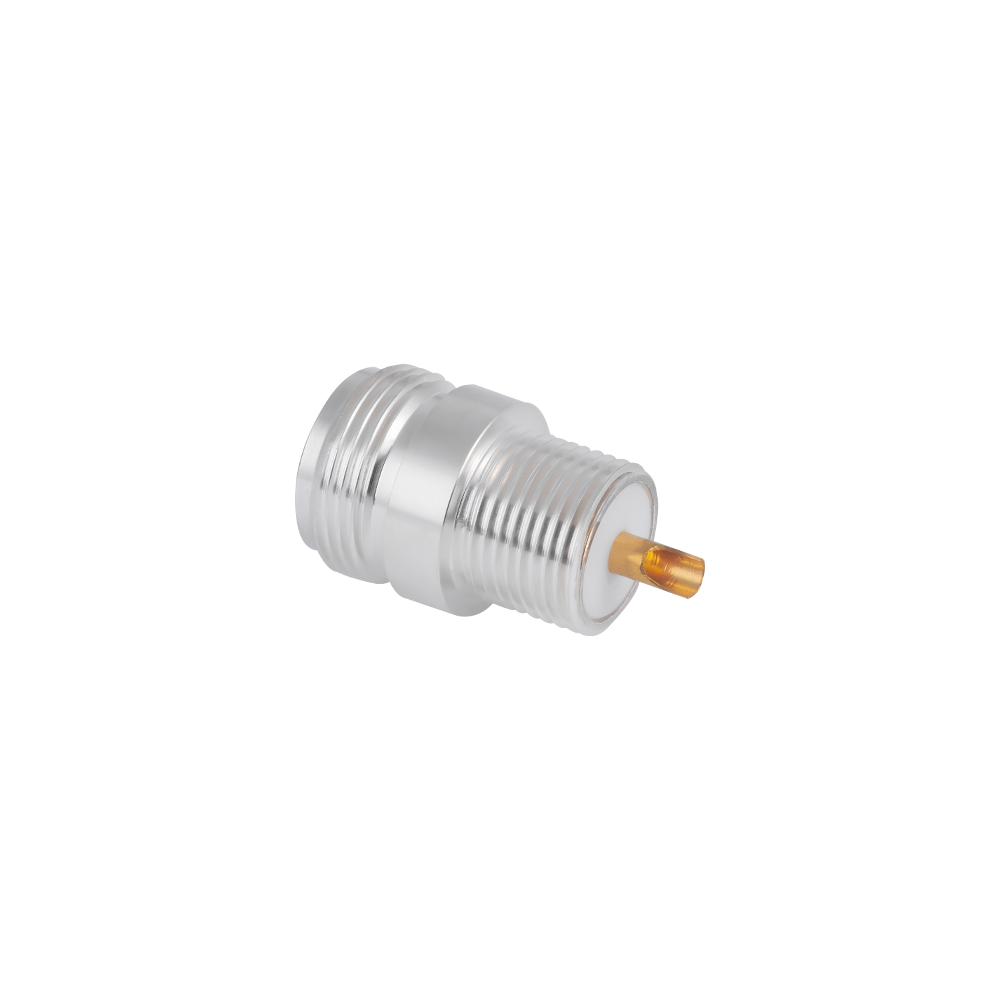

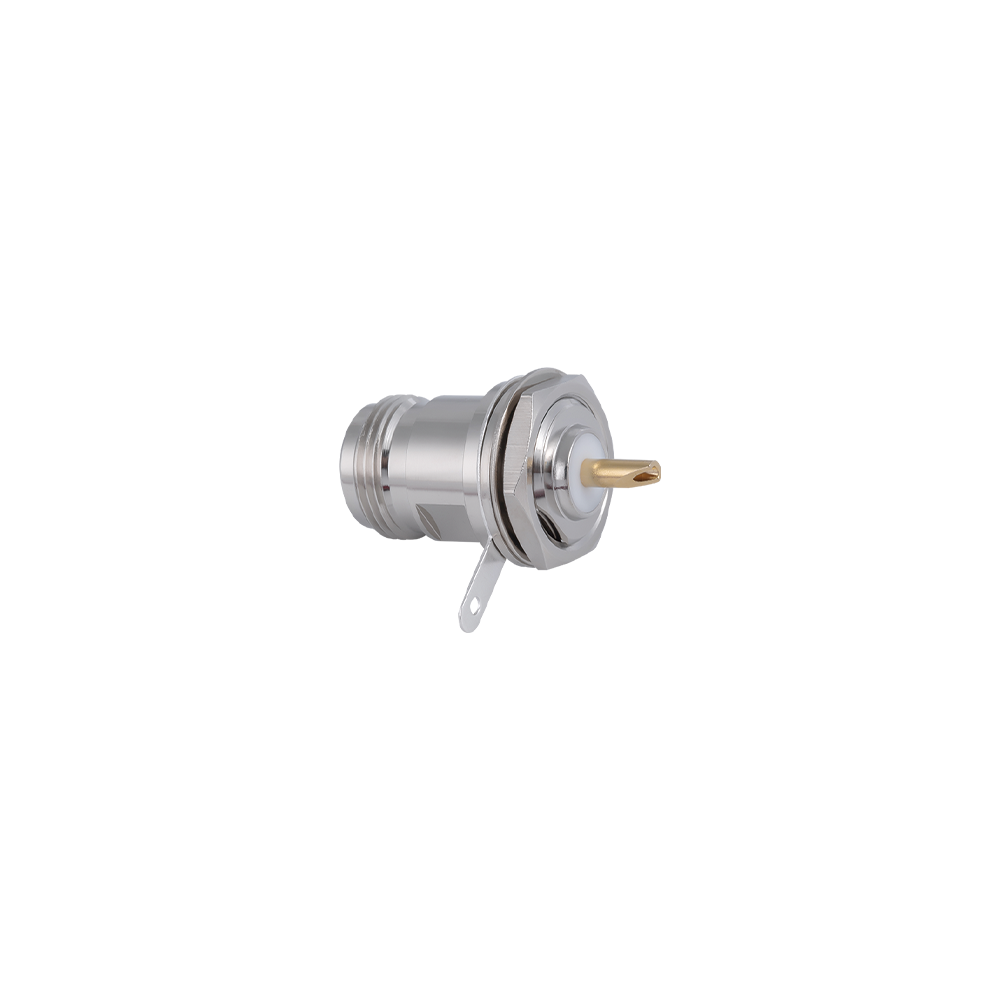

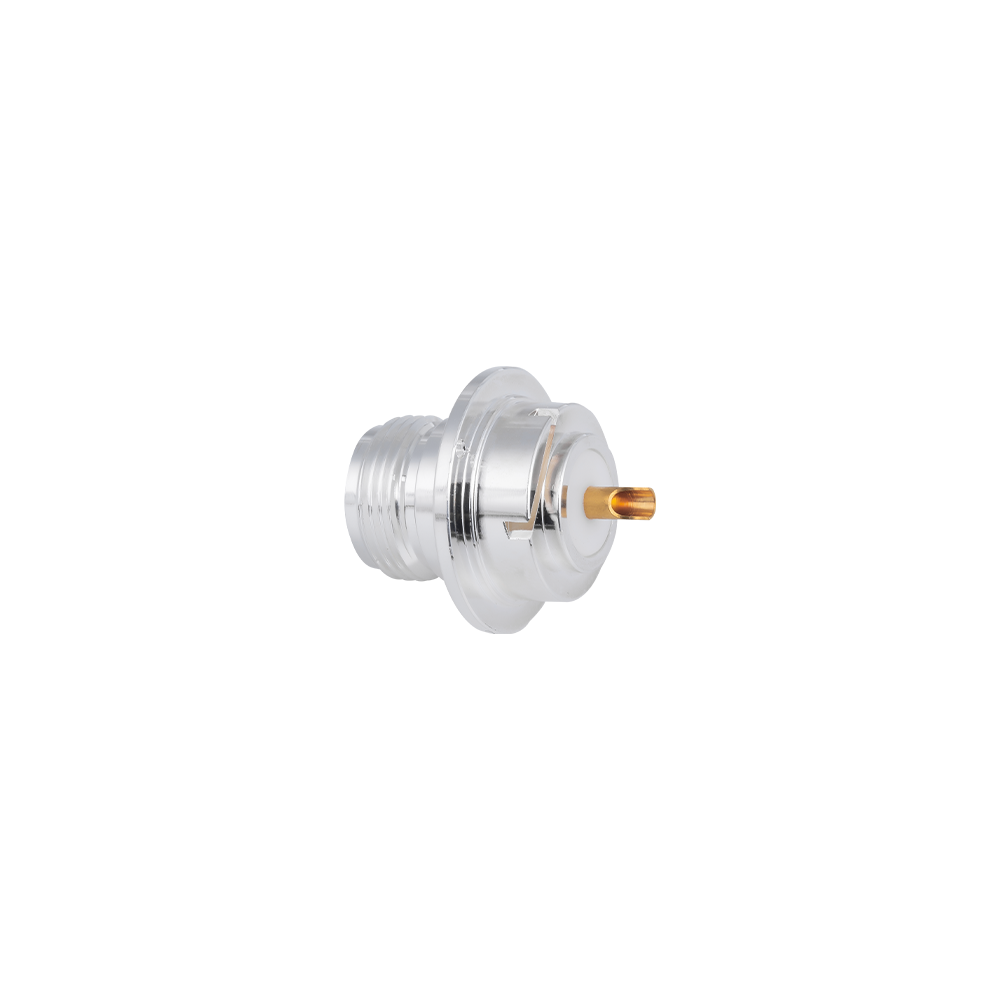

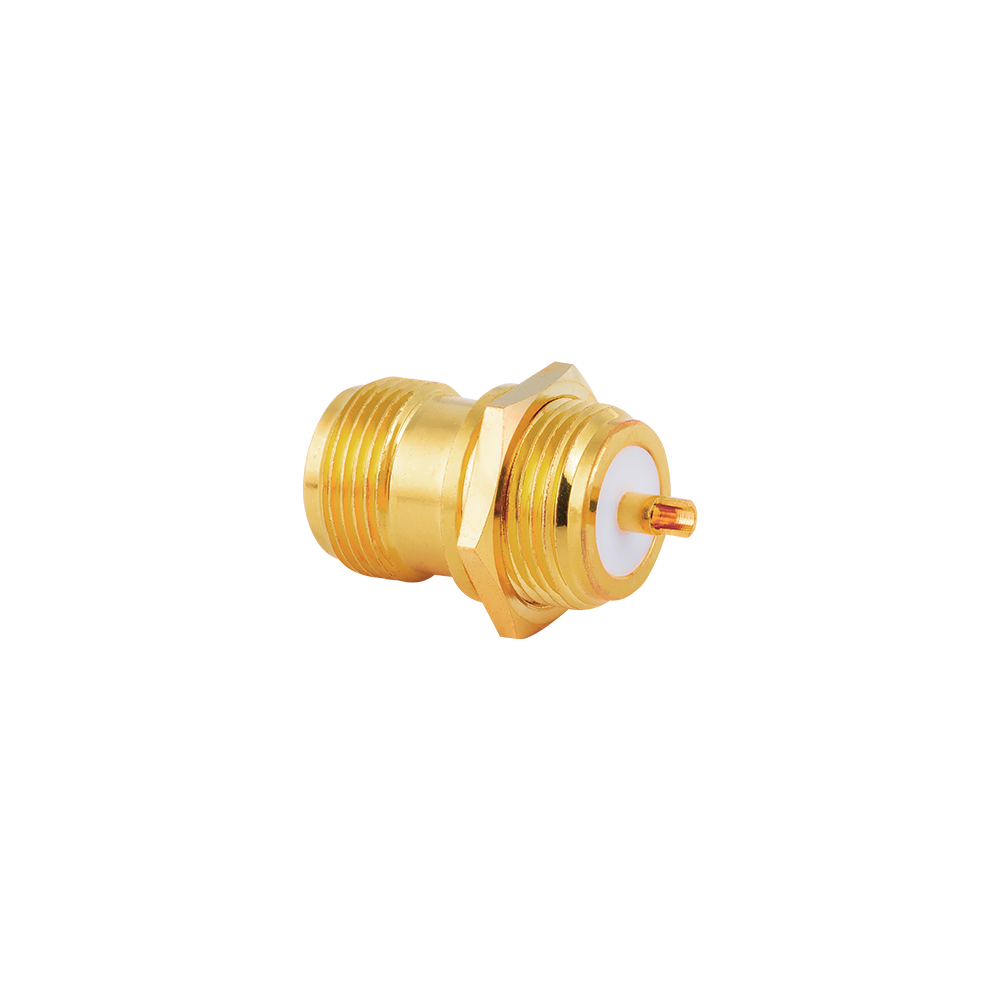

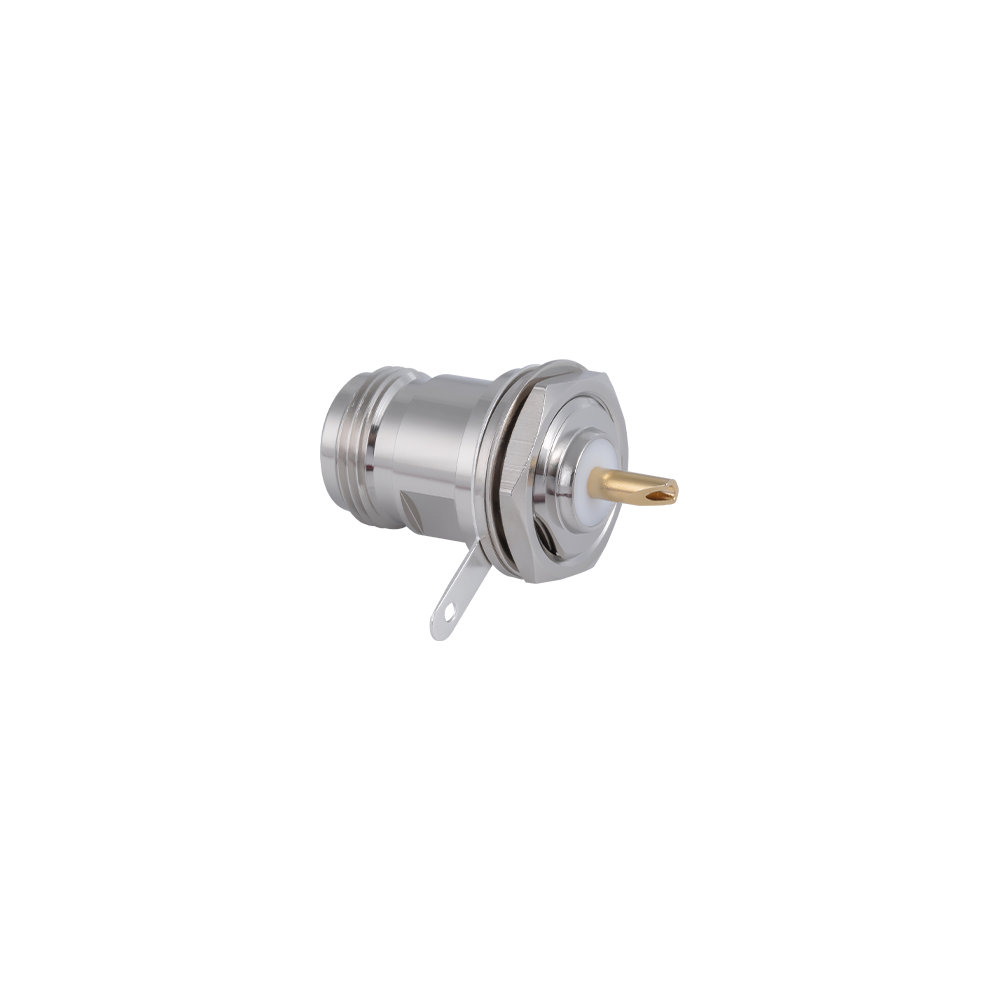

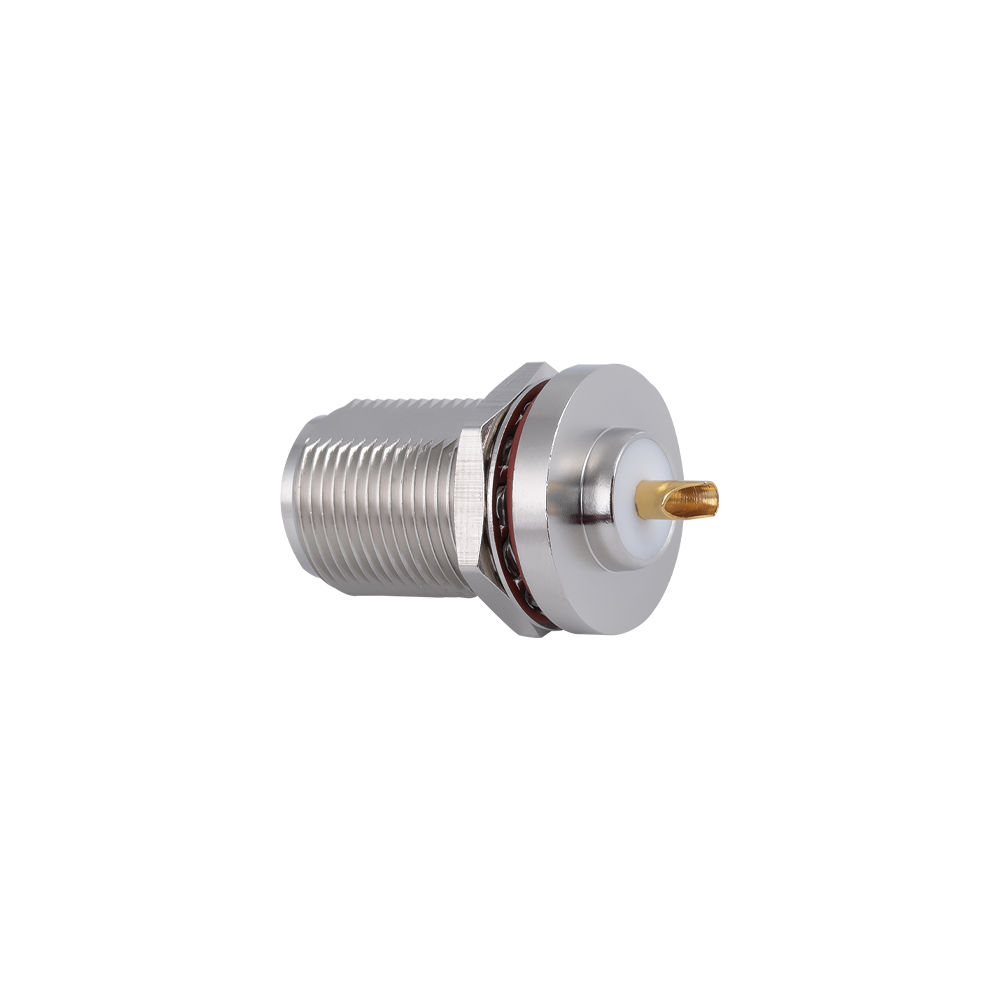

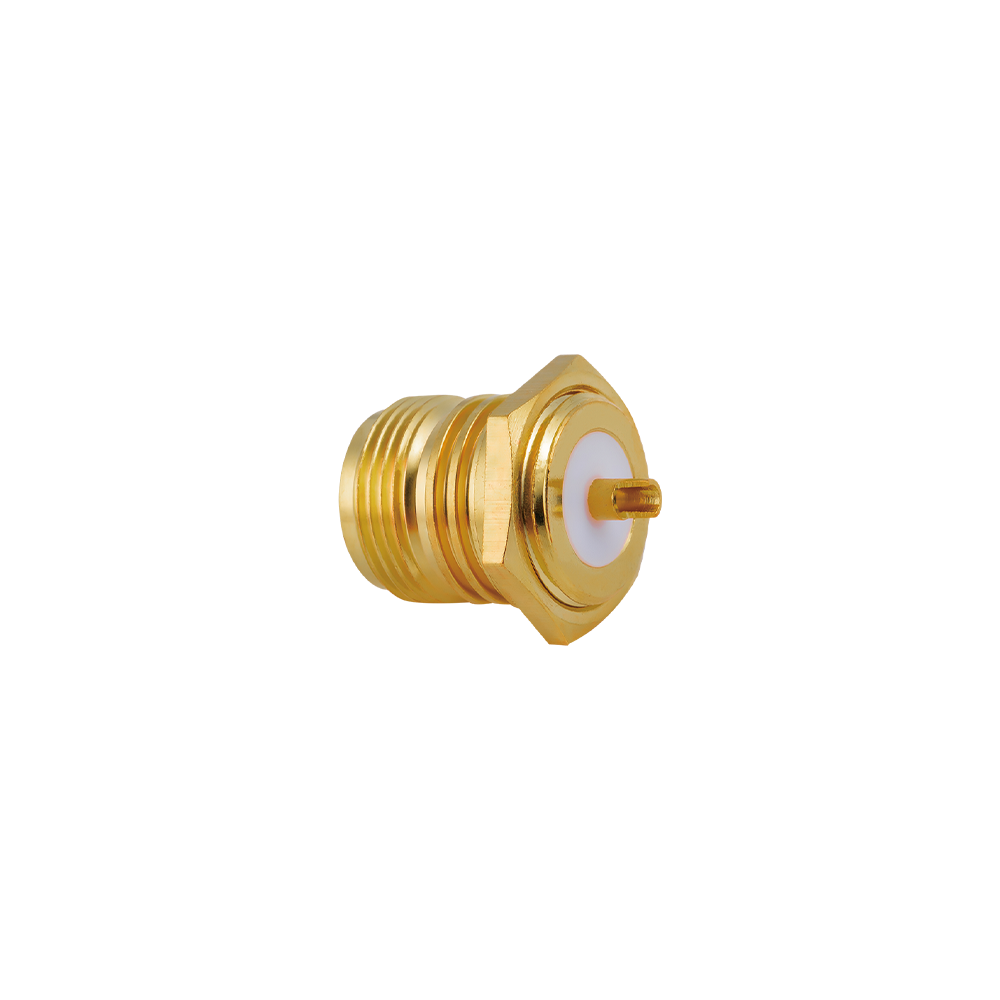

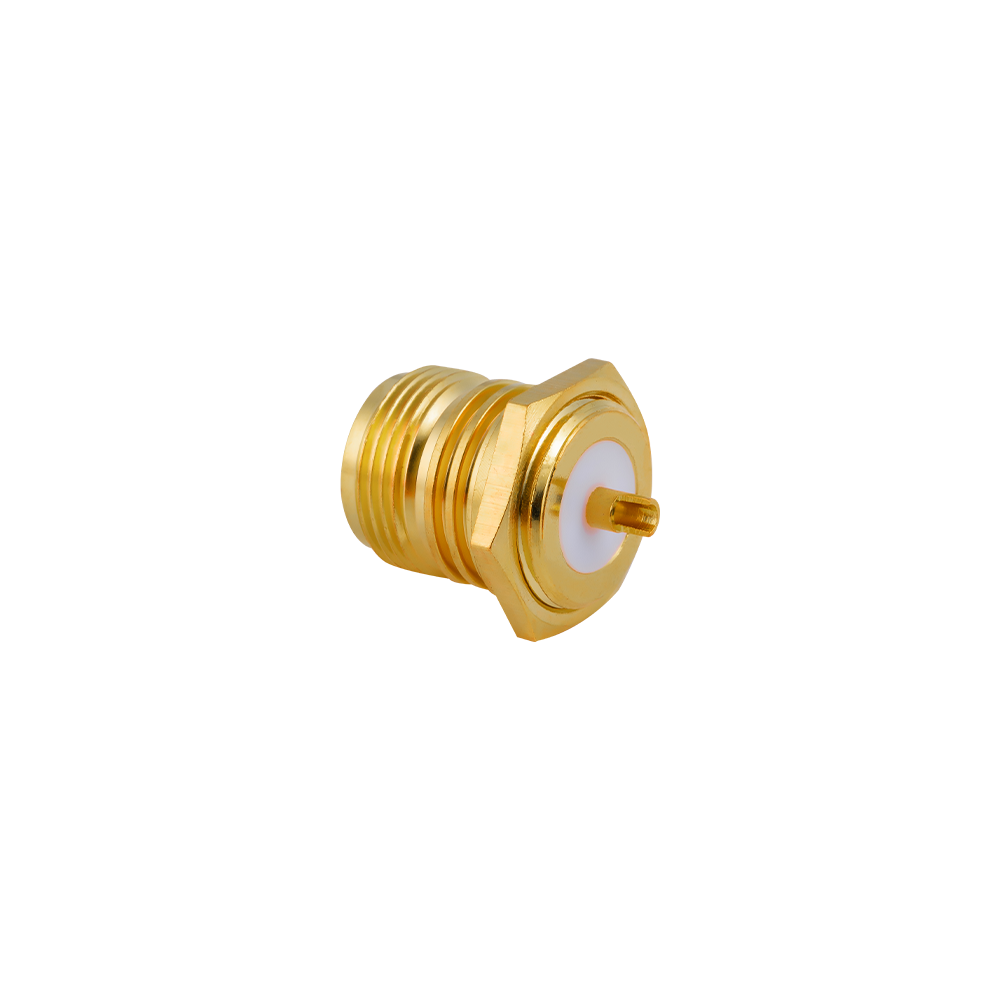

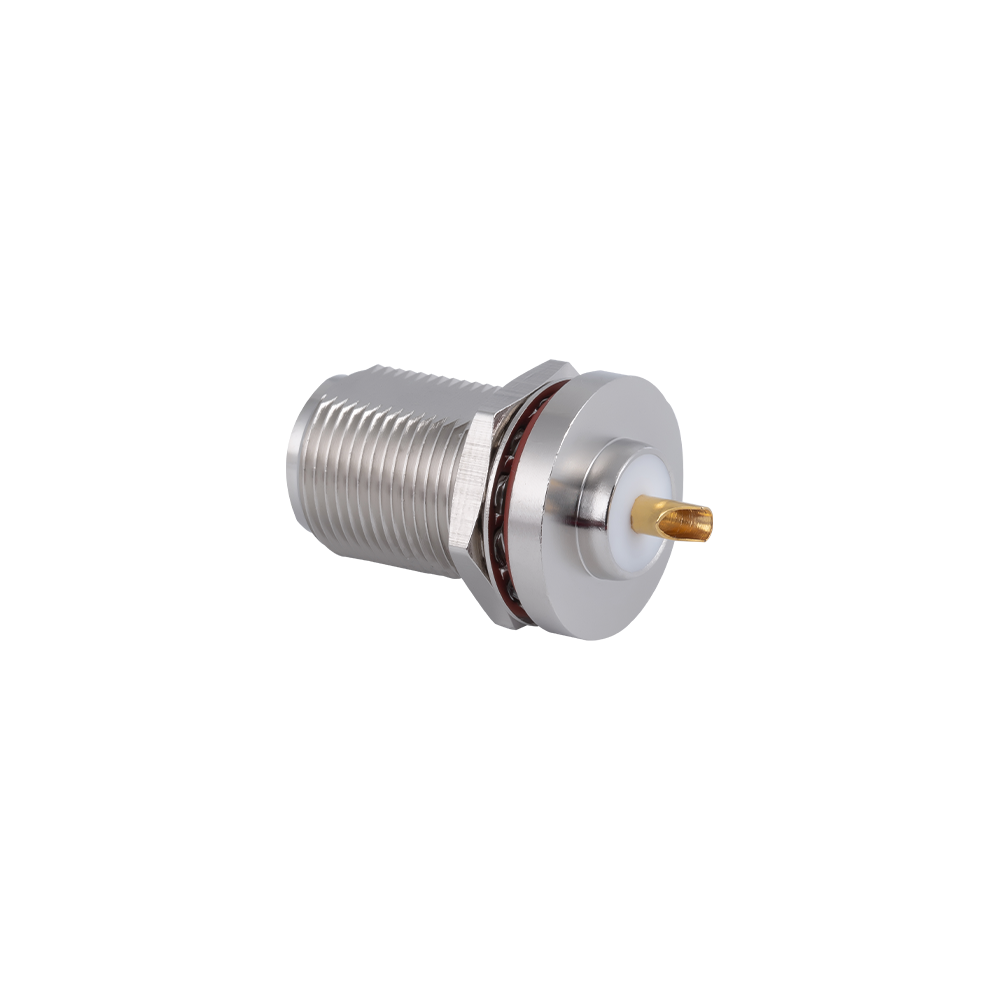

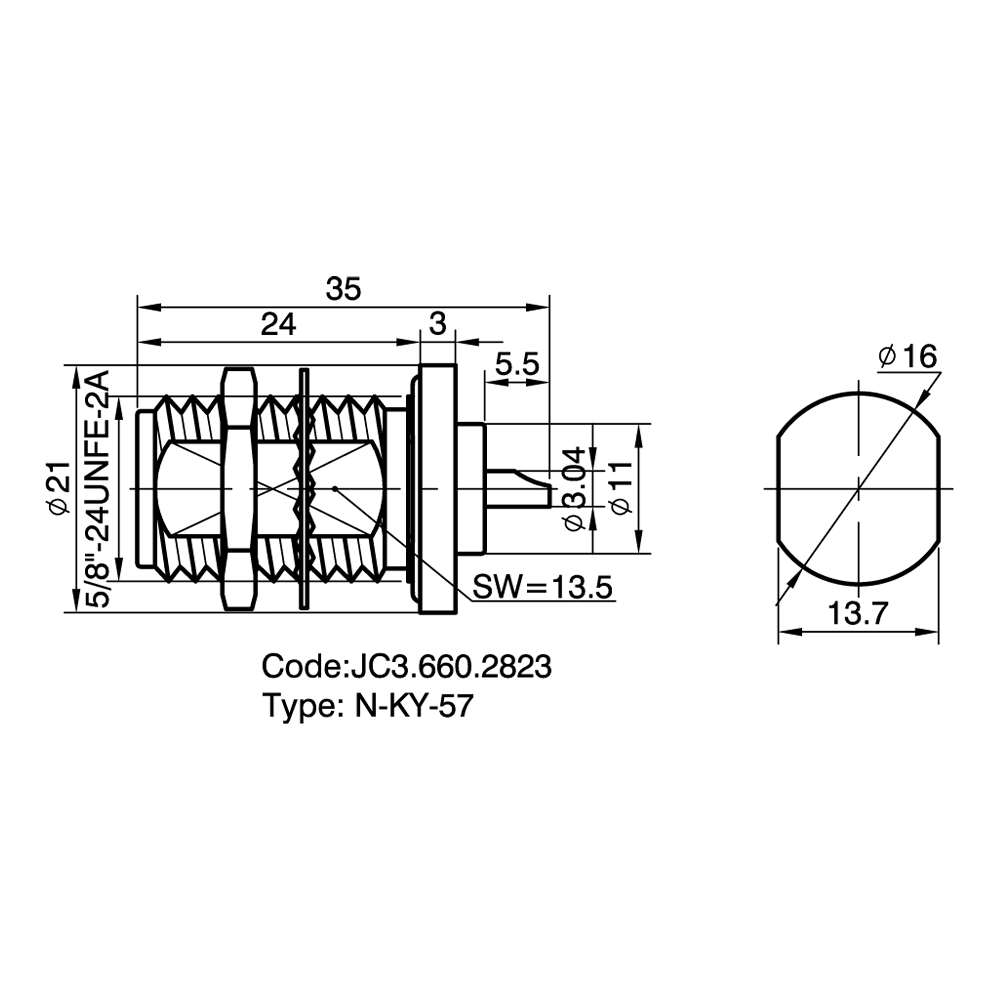

N型螺母安装终端连接器

产品简介
N型螺母安装终端连接器（Bulkhead Mount）以最节省面板空间的安装方式提供N型系列的完整性能——DC至11GHz、50Ω或75Ω、直式6GHz处VSWR≤1.15。单一螺纹孔和六角螺母安装将连接器占用面板面积降至最低，同时为大多数户外和半户外设备机箱提供充分的机械完整性。
N型穿板连接器是全球户外基站机箱、CATV放大器机箱和设备机架中的标准射频馈通器件——这一地位是通过数十年在恶劣环境条件下经现场验证的可靠性赢得的。在精诚电子，N系列穿板连接器是工厂产量最高的品类之一，成熟的模具和工艺参数确保每批产品的电气和机械性能稳定一致。

核心特性
•标准面板开孔直径（N型19.05mm / 0.750"），与通用N型机箱冲孔工具兼容，标准面板加工无需专用工装。
•50Ω和75Ω版本外体几何形状完全相同——同一面板孔、同一螺母——阻抗设计变更时无需修改面板机械结构。
•后端端接可选：焊杯（电缆）、压接套管（线缆组装生产）、焊针（通孔PCB）和夹持式（现场维修）。
•面板厚度适应范围：标准1.0～6.0mm；超长螺纹版本适用至10mm面板；定制螺纹长度可供。
•DC隔离（DC隔直）体版本，将容性隔断元件集成于连接器体内，无需外部转接器即可在面板馈通处实现电流隔离。
•体镀层：镀镍黄铜、镀金镍底、钝化不锈钢；所有版本均通过IEC 60512-11-10盐雾测试。

优势
•作为精诚电子工厂产量最高的品类之一，N型穿板连接器的生产模具最为成熟，工艺管控最为严格。采购N型穿板连接器的客户，受益于公司自1999年成立以来持续精进的生产能力积累。
•同一机械平台提供50Ω和75Ω两种阻抗，使管理混合阻抗产品线的客户能够对单一连接器设计文件进行资质认证，并将两种阻抗版本对照同一机械图纸进行来料检验，简化IQC流程。
•N型穿板连接器生产参照IEC 169-16、MIL-C-39012和DIN 47223（75Ω N型），确保产品在全球市场系统级接口规范的最广泛覆盖范围内具备符合性。

应用场景
•户外基站RRU和BBU机箱N型天线电缆馈通端口
•CATV户外放大器节点机箱射频输入/输出端口
•船用导航和通信设备射频面板插座
•测试设备固定安装射频面板端口（频谱分析仪、信号源）
•太阳能和风电监测系统无线通信模块射频端口

常见问题
问：安装N型穿板连接器的推荐工具是什么？
答：标准N型六角螺母使用25mm（1"）开口扳手或梅花扳手。推荐使用力矩扳手，设定力矩值1.4～2.0 N·m，避免过力矩导致面板或连接器法兰面变形。拧紧过程中需防止连接器体旋转，以免扭伤内部布线。
问：N型穿板连接器是否可安装于玻璃钢（GRP）面板？
答：可以。玻璃钢面板在户外通信机箱中广泛使用。应在面板背面使用背紧螺母或大面积垫圈分散夹紧载荷，防止面板材料在螺母压力下长期蠕变。户外玻璃钢安装推荐使用不锈钢紧固件。
问：是否有直角穿板版本可供选用？
答：带穿板安装法兰的直角（弯头）版本作为配置特殊件提供，适用于需要在面板处90°出线但标准穿板体加单独直角电缆连接器会产生过大面板突出量的场合。请联系销售团队说明应用需求。

温度范围	-55～+155℃；PE 线缆：-40～+85℃
特性阻抗	50Ω、75Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.2dB（6GHz）
电压驻波比	直式：≤1.15/6GHz 弯式：≤1.25/6GHz
耐用插拔次数	≥500 次
