微型UHF螺母安装终端连接器

产品简介

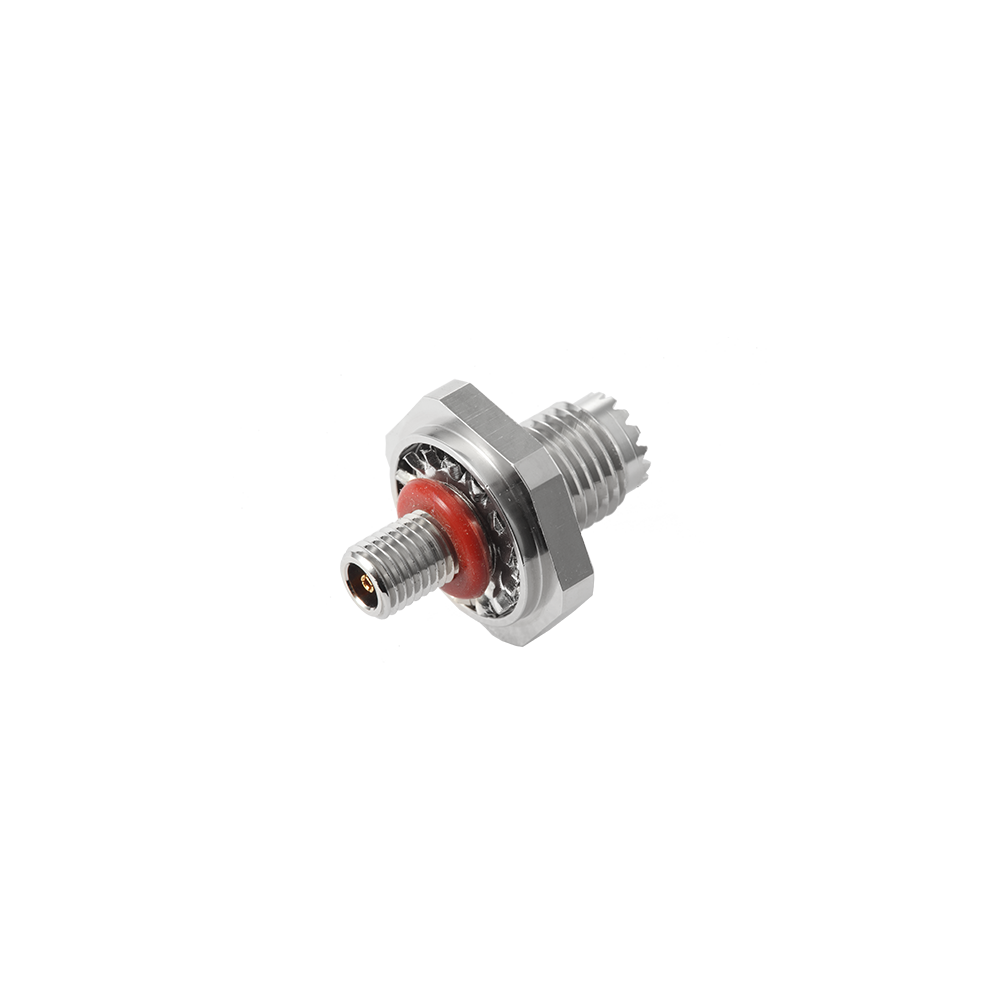

微型UHF 螺母安装穿板母座连接器是一种面板安装型组件，用于在无线通信设备及基站的机壳、箱体或面板上提供永久性的微型UHF 接口。作为固定端母座，它与安装在天线电缆上的公头插合与分离。单孔螺母安装方式可最小化面板开孔面积，适用于车载无线电、户外无线接入点、基站机箱和物联网网关等紧凑型机壳设计。

核心特性
单孔螺母安装：通过面板内侧六角螺母进行夹持固定，仅需标准扳手即可完成装配，适应不同的设备机箱面板厚度。
端齿啮合接口：母座体上精密加工的端齿与公头互锁，提供优异的防退扣与抗振动松脱性能，无需辅助锁定硬件。
50 Ω 阻抗控制：精确设定中心针、PTFE 介质和外导体尺寸，从接口至后端端接全程维持 50 Ω 阻抗，确保 DC 至 1 GHz 频段内的信号完整性。

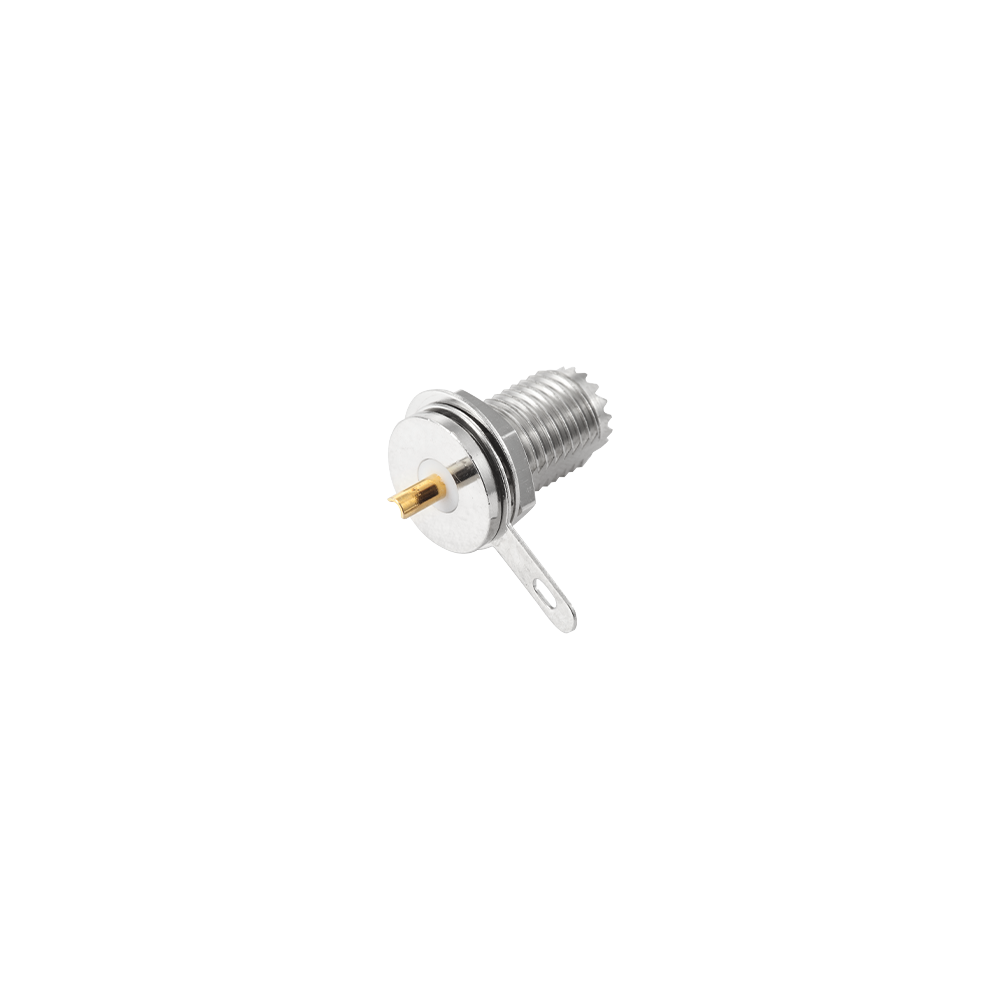

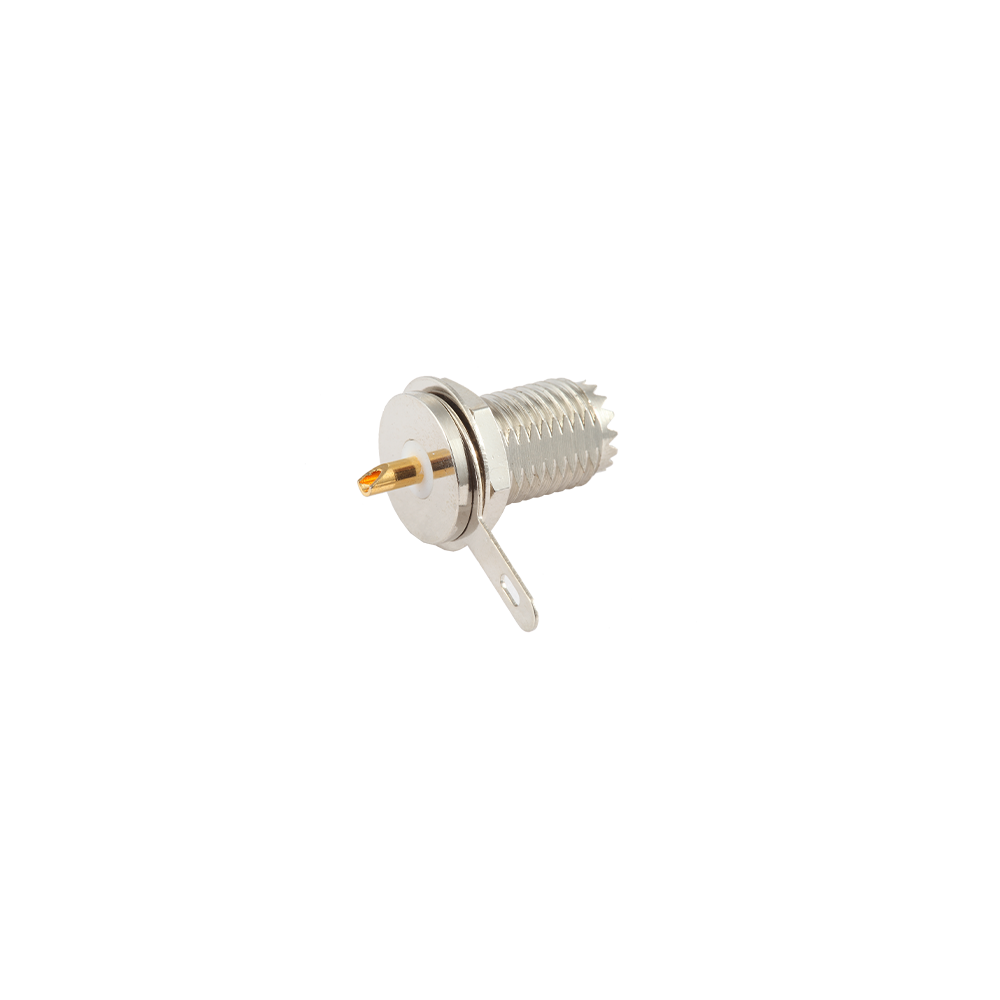

多种后端端接：提供焊杯（用于小批量手工焊接或维修）、焊针（用于直插 PCB 安装）和压接套管（用于大批量电缆组件生产）配置。
优质表面镀层：镀镍黄铜外壳，中心接触件可选镀银或镀金，金镀层可确保极低的接触电阻与长效抗氧化能力。
紧凑物理尺寸：采用微型UHF 标准外形，适用于标准 N 型或 TNC 穿板连接器因体积过大而无法安装的紧凑型设备面板。

优势
尺寸通用互换：按照行业标准规范制造，可直接替换现有设备中的同类母座，消除重新认证的成本。
同厂配对精度：母座与配合公头在同一工艺平台上制造，确保端齿啮合几何尺寸精准匹配，消除跨厂家混用的公差风险。
单板直连面板：焊针版本支持 PCB 与面板直接连接，无需内部电缆跳线，简化物料清单（BOM）并降低装配成本。
高标准品质验证：生产批次均通过矢量网络分析仪进行射频性能验证，出厂质量标准高于常规商品化替代源。

应用场景
•车载移动无线电和PTT设备天线端口面板
•户外无线接入点和WLAN设备机箱天线接口
•便携基站和中继设备天线面板连接
•物联网网关和无线传感器集线器设备面板天线端口
•对讲机充电底座和基站天线接口面板
•紧凑型无线通信模块机箱天线馈通

常见问题
问：标准微型UHF螺母安装连接器适用的面板厚度范围是多少？
答：标准版本适用于无线通信设备典型机箱面板厚度范围。非标面板厚度可提供加长螺纹版本。订购时请注明具体面板厚度（mm），以确保提供正确的螺纹啮合长度。
问：微型UHF穿板连接器不加附加防水处理是否可以户外安装？
答：连接器体部和镀层按紧凑无线设备机箱的环境条件设计。直接户外暴露（雨淋、紫外线）时，插合后的连接器接口应通过设备机箱设计或防水外罩加以保护。精诚电子可就具体户外安装要求的防水方案提供建议。
问：端齿啮合几何形状是否仅与精诚电子公头兼容，还是与所有来源的微型UHF公头兼容？
答：精诚电子的端齿几何形状按微型UHF国际互换性标准制造，确保与来自合规国际来源的标准微型UHF公头兼容。齿形不正确的非标或低规格公头可能无法正确啮合；在系统中混用不同品牌连接器时，请始终核实连接器来源的标准合规性。
问：微型UHF螺纹耦合推荐的插合力矩是多少？
答：微型UHF连接器通常手拧至手感紧固，条件允许时用小扳手或钳子再旋紧四分之一圈。端齿啮合在齿端咬合后提供防退扣锁定，维持连接状态无需超过手感紧固的额外力矩；过大力矩非但不必要，还可能损伤部分公头设计中的绝缘体零件。
问：是否可以同时从精诚电子采购微型UHF穿板母座和配合电缆公头？
答：可以。穿板安装母座（本产品）和软电缆公头连接器均收录于精诚电子微型UHF系列目录中。从同一工厂采购配对连接器，确保端齿啮合几何形状和电气接口性能的一致性。
