BNC PCB 连接器

产品简介
印制电路板（PCB）安装BNC连接器直接焊接于PCB表面或通孔镀铜焊盘上，无需中间电缆尾纤即可实现电路板与连接器之间的射频互连。这种集成方式减少了装配工序、降低了中间电缆过渡段引入的寄生电感/电容，并释放了产品机箱内部的宝贵空间。
PCB安装BNC连接器可位于PCB边缘或板面中央。直角（边缘发射）型沿板面水平伸出，通过面板插孔与外部线缆对接；垂直（立式）型则垂直于板面插合。两种结构均在PCB过渡处进行阻抗管控设计，这对高频信号完整性至关重要。

核心特性
•通孔和表面贴装（SMT）两种焊接安装方式：通孔焊针型适用于高振动环境下对机械强度的要求；SMT焊盘型适配回流焊自动化PCB装配线。

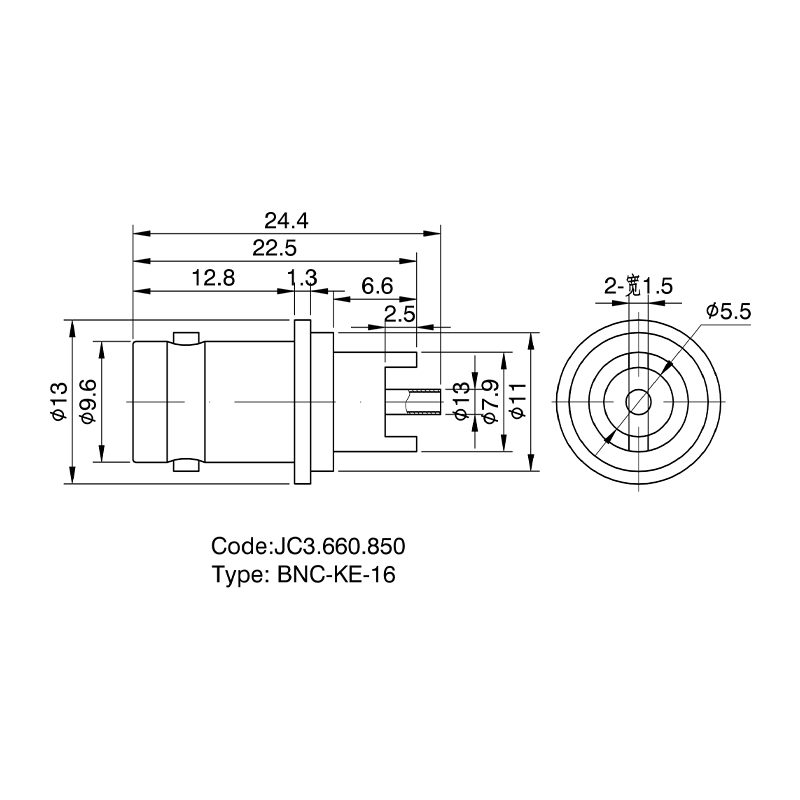

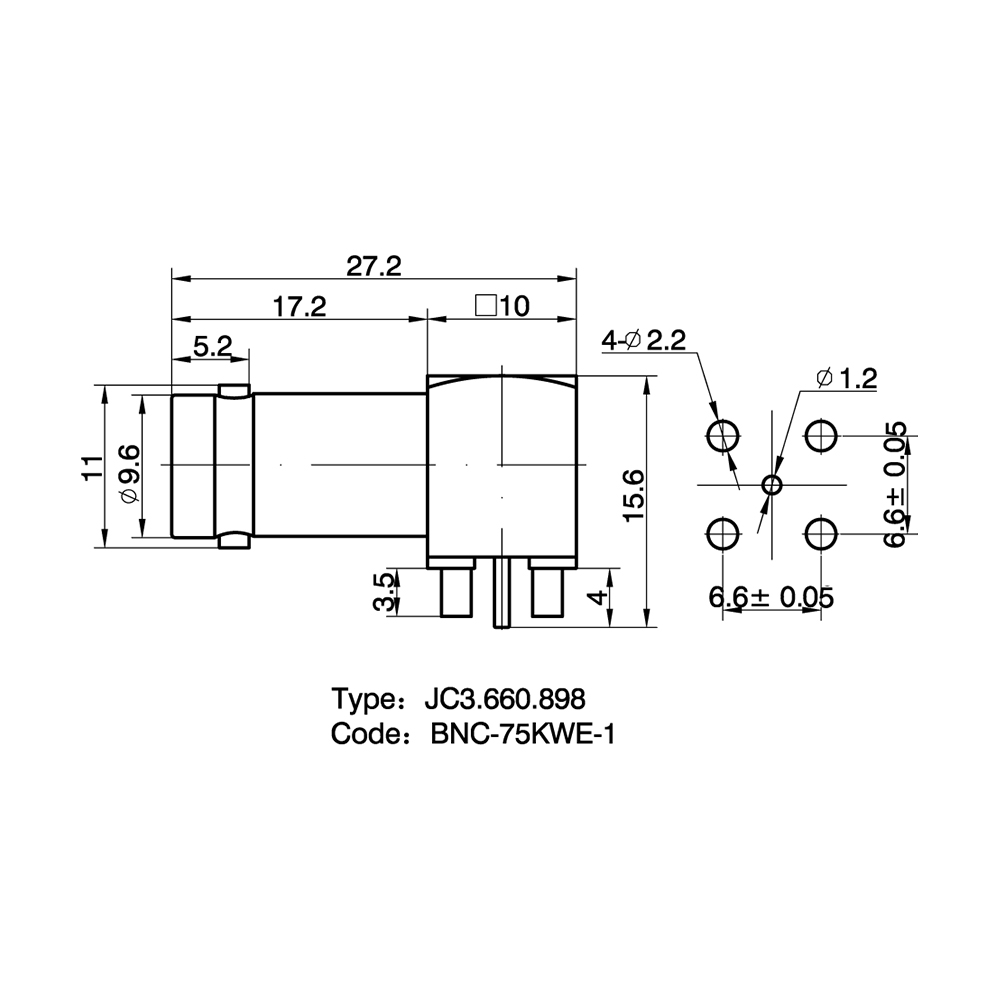

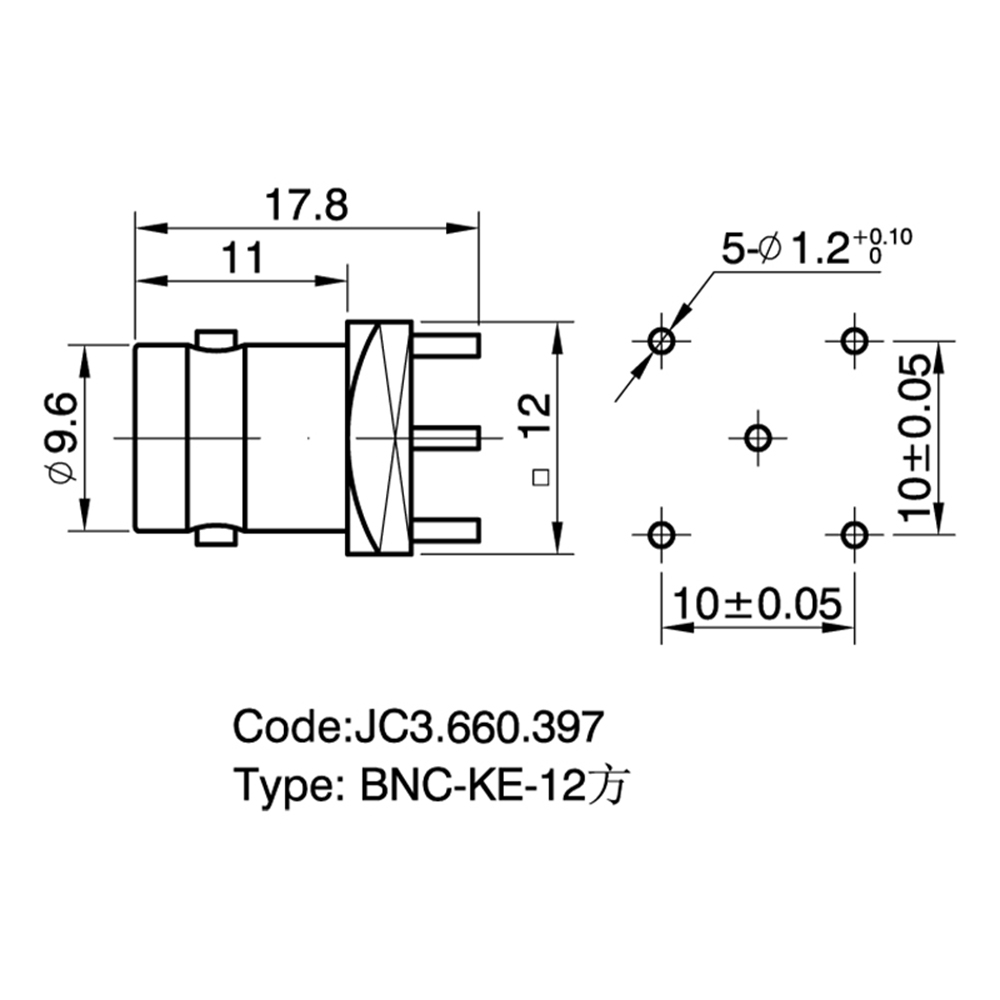

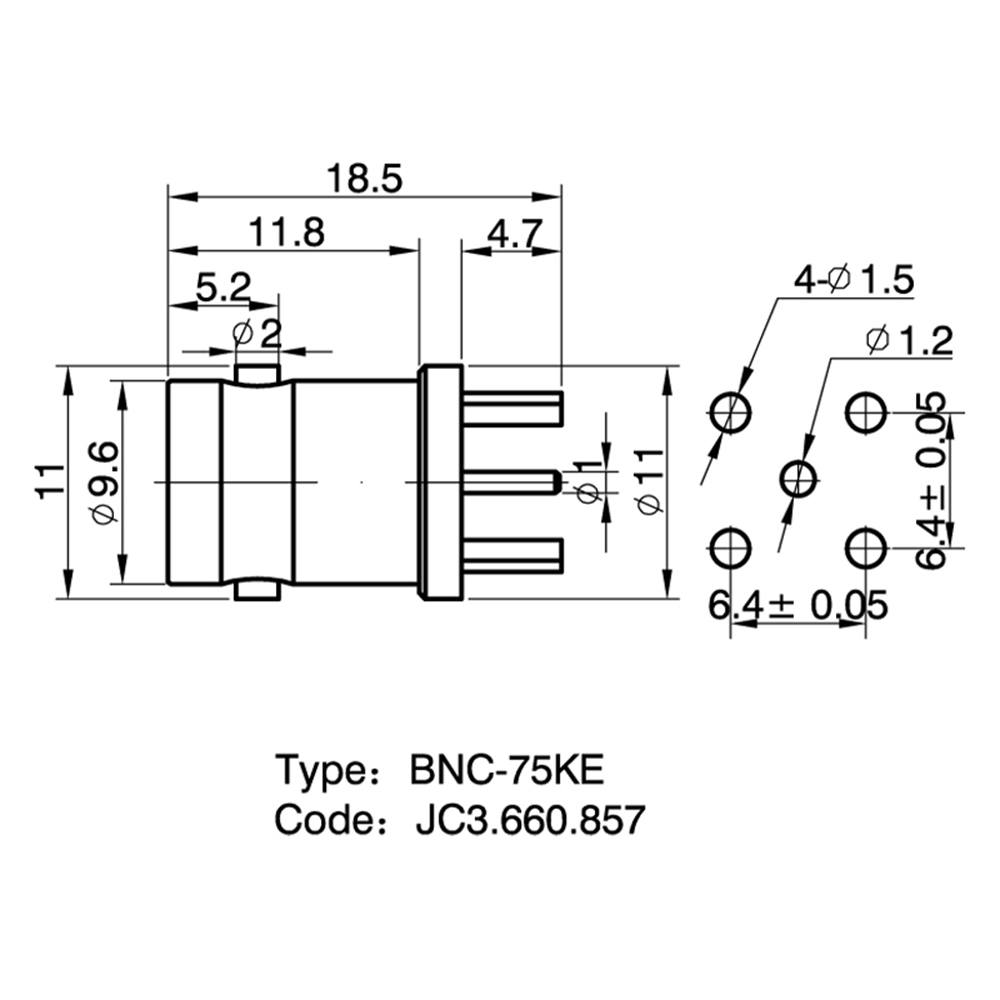

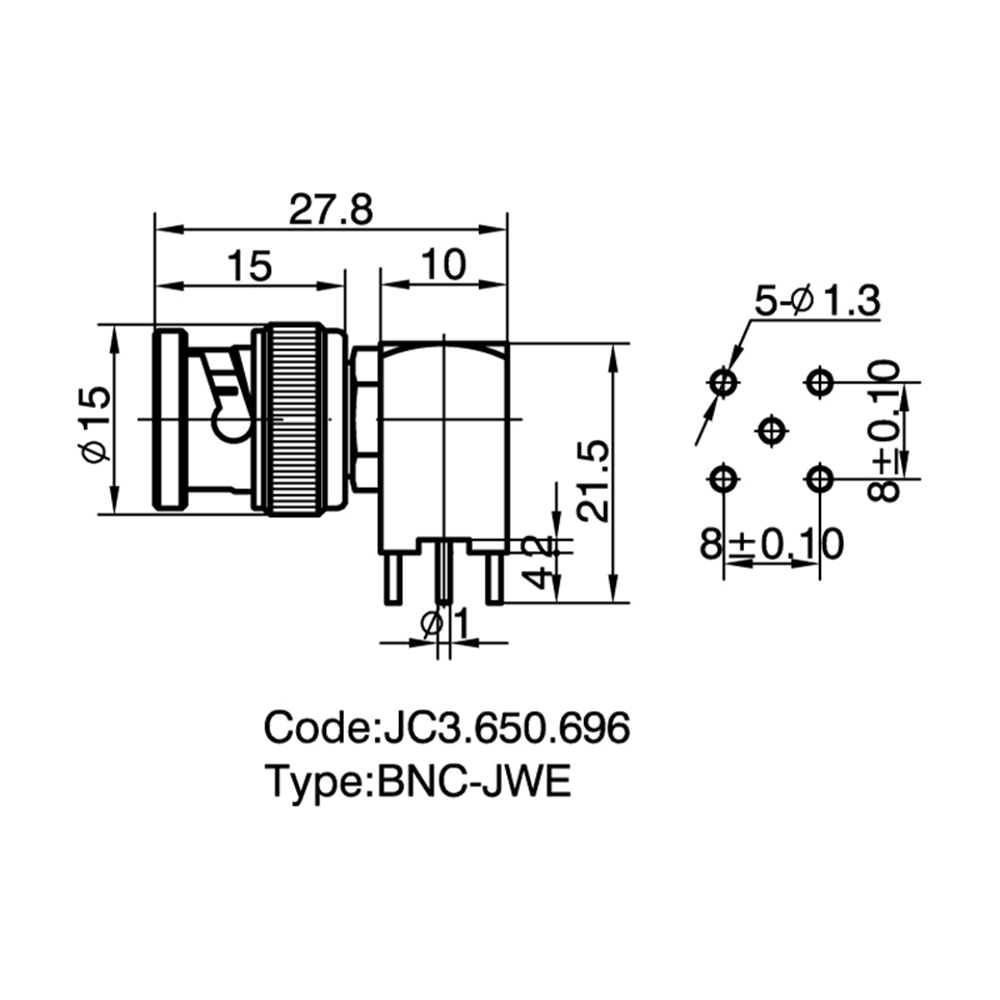

•直角（水平）和垂直（立式）两种PCB安装方向可选，为边缘安装和板面中央安装提供灵活的布局选择。
•中心针及介质几何形状受控，在PCB过渡处保持50Ω或75Ω特性阻抗，确保信号完整性延伸至PCB层叠内部。
•焊脚几何形状符合行业标准焊盘图，可应要求提供Gerber封装数据，加快PCB布局进程。
•带加固焊脚或安装螺钉的法兰型PCB连接器版本，为抵抗电缆拉力提供额外机械固定，防止焊点应力损坏。
•工作频率覆盖BNC标准定义的全频段DC～4GHz，部分规格型号在该上限附近的性能进一步优化。

优势
•精诚电子拥有自建工程技术研究中心，可为客户提供PCB布局审查支持，提供阻抗过渡分析及优化建议，将信号反射风险降至最低——这项增值服务是纯贸易型连接器公司难以提供的。
•产品符合IEC 169-8 BNC接口标准，确保使用精诚电子PCB BNC连接器组装的设备在BNC接口互操作性测试中与任何合规配合连接器兼容，简化OEM客户的系统集成工作。
•SMT编带盘装包装可用，适配高产量PCB装配线集成；料带尺寸和元件方向数据随产品规格书提供。
•全系标准RoHS合规无铅焊接兼容表面处理，可提供IPC-1752材料声明，支持产品环保合规文件编制。

应用场景
•无线通信模组RF PCB（WiFi、蓝牙、Zigbee、亚GHz ISM频段）
•需要前面板BNC插座硬安装于PCB的测试测量仪器PCB组件
•直接连接天线或电缆的工业物联网传感器板卡
•患者遥测及生理监测模组的医疗设备PCB
•SDR（软件无线电）开发板及射频原型平台
•需要紧凑型RF板边连接器的汽车车载信息处理控制单元

常见问题
问：PCB连接器是否提供IPC兼容封装图和3D STEP模型？
答：是的。产品规格书随附尺寸图及2D封装数据。标准目录规格型号的3D STEP模型可在书面申请后提供，通常在5个工作日内交付。
问：通孔版本支持的PCB厚度范围是多少？
答：标准通孔焊脚长度针对1.6mm（标准）和2.4mm PCB厚度设计。其他PCB厚度（如电源/射频合层板常用的3.2mm）的定制焊脚长度可作为工程特殊件报价。
问：SMT版本是否可在标准无铅回流焊工艺中焊接？
答：可以。所有SMT PCB连接器均按IPC/JEDEC无铅回流焊标准温度曲线（峰值260℃）设计。所用PTFE或高温热塑性工程塑料介质材料在回流焊过程中尺寸稳定，不会出现空洞或分层。
问：是否有带锁定机构的直角PCB连接器版本？
答：BNC连接器采用卡口式四分之一旋转锁合机构，这一设计在全系列（包括PCB安装版本）中保持一致，提供带触感确认的可靠锁合，符合IEC规范对BNC接口的定义要求。
问：精诚电子BNC PCB连接器与市场上低价竞品的主要差异是什么？
答：核心差异体现在三个方面：加工精度（Hanwha数控机床保证）、镀层一致性（自有电镀车间管控）以及电气验证（Agilent网络分析仪逐批检测）。这套过程控制体系以ISO9001和GJB9001A认证为背书，确保整批产品在插入损耗和驻波比上的一致性，而非仅靠鉴定样品达标。

温度范围	整体：-55～+155℃ PE 线缆专用：-40～+85℃
特性阻抗	50Ω、75Ω
频率范围	DC～4GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式：≤1.22/3GHz 弯式：≤1.30/3GHz
耐用插拔次数	≥500 次
