TNC型螺母安装终端连接器

产品简介
TNC螺母安装终端连接器（Bulkhead Mount / Nut Mount）提供单孔面板馈通功能，兼具TNC系列标志性的螺纹锁合可靠性和11GHz工作带宽。连接器体后部的六角螺母从面板内侧旋紧，将连接器法兰牢固夹持于面板，仅需标准扳手即可完成安装，同时将每个射频端口占用的面板面积降至最低。
穿板结构在面板平面处形成受控的射频屏障：信号通过连接器精密介质无间断传输，而面板本身隔离了两侧的电缆环境。这一特性对于机架式设备尤为重要——设备内部线缆管理必须与系统布线侧的线缆束相互独立。TNC穿板连接器可将这一隔离功能干净地延伸至11GHz，覆盖大多数微波无线和雷达子系统的全部工作频段。

核心特性
•单孔安装，标准面板开孔直径12.7mm（0.500"），与标准TNC机箱冲孔工具兼容，无需二次钻孔或攻牙。
•六角螺母夹紧方式适应1.0mm至6.0mm的标准面板厚度；超长螺纹（长体）版本可适应最厚10mm的面板。
•后端接口可选焊杯（用于现场电缆组装）、直式和直角焊针（用于PCB直接安装）及压接套管（用于线缆束生产）。
•全穿板线路维持50Ω阻抗，DC隔离（容性隔直）体版本作为配置选项可供选用。
•体镀层：镀镍黄铜（标准）、镀金镍底（低接触电阻关键电路）、黑铬或钝化不锈钢（军用及战术设备外观与耐腐蚀要求）。
•全线RoHS合规材料及无铅焊接兼容端接作为标准配置；可按IPC-1752 C级提供完整材料声明。

优势
•标准TNC穿板规格备货充足，样品可在数日内发货，量产订单交期2～4周，有力支持无法在装配计划中承受较长连接器交期的OEM客户。
•产品设计参照DIN EN 122930（TNC连接器标准）、MIL-C-39012及IEC 169-16，确保连接器在欧洲和北美测试实验室验收标准下均可直接通过尺寸鉴定，降低客户目标市场变更时重新鉴定的频率。
•作为直接制造商而非分销商，精诚电子可在较短交期和合理NRE费用范围内，将非标螺纹长度、面板厚度或后端端接组合作为工程特殊件处理，避免通过转售商定制时常见的超长交期和高额设计费。

应用场景
•便携式和车载军用电台设备射频面板端口
•无线基站户外单元（ODU）机箱射频馈通
•无人机及无人机控制和遥测系统
•工业微波传感器和过程控制设备机箱
•实验室测试台架固定安装射频面板插座

常见问题
问：TNC穿板连接器的接触电阻规格是多少？
答：标准镀金版本内导体接触电阻典型值≤5mΩ；镀银/镀镍版本≤10mΩ，均按IEC 60512-2方法测量。每批次订单的生产检测报告中可提供具体接触电阻测试数据。
问：是否提供适用于户外机箱的防水（IP67）版本？

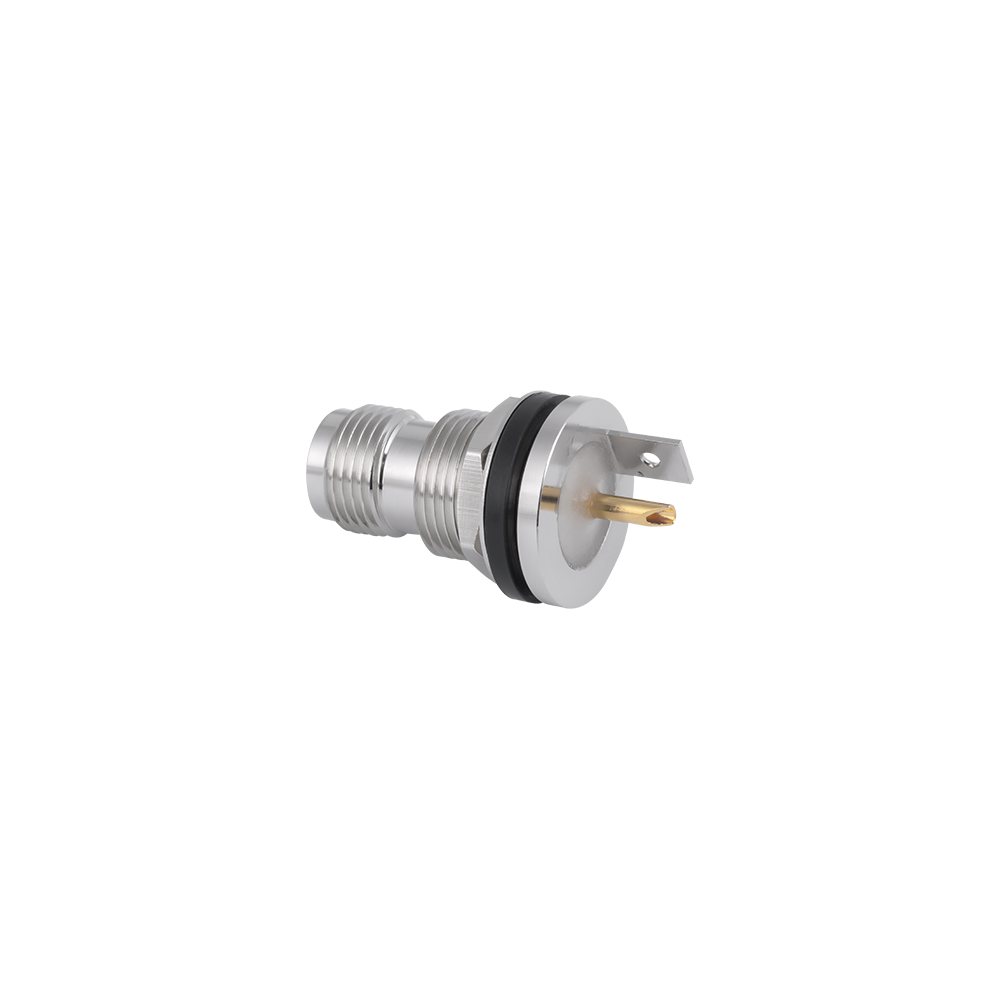

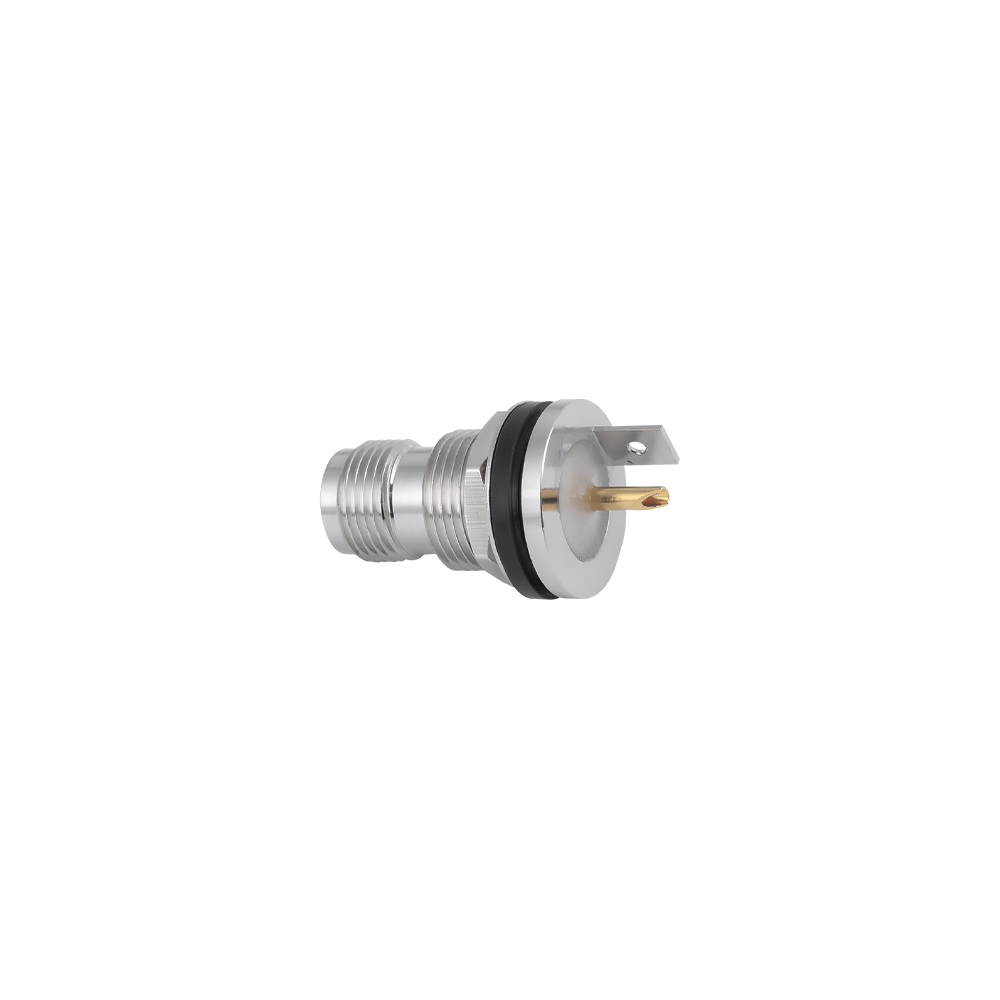

答：是的。带弹性体O形圈密封面板接口的IP67版本作为配置选项可供选用。O形圈材质根据工作温度范围选配，标准为硅胶，烃类介质接触环境可选EPDM材质。订购时请注明防护等级和温度范围。
问：TNC连接器是否有75Ω版本可以与50Ω系统混用？
答：TNC连接器系列标准化为50Ω，不存在75Ω等效TNC系列。75Ω系统需求应选用BNC或F系列连接器。如正在为新设计评估阻抗方案，欢迎联系我们的销售技术团队咨询。

温度范围	-55～+155℃
特性阻抗	50Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式≤1.22/3GHz 弯式≤1.30/3GHz
耐用性	≥500次
