中文简体SMB型印制电路板连接器
产品简介 ：

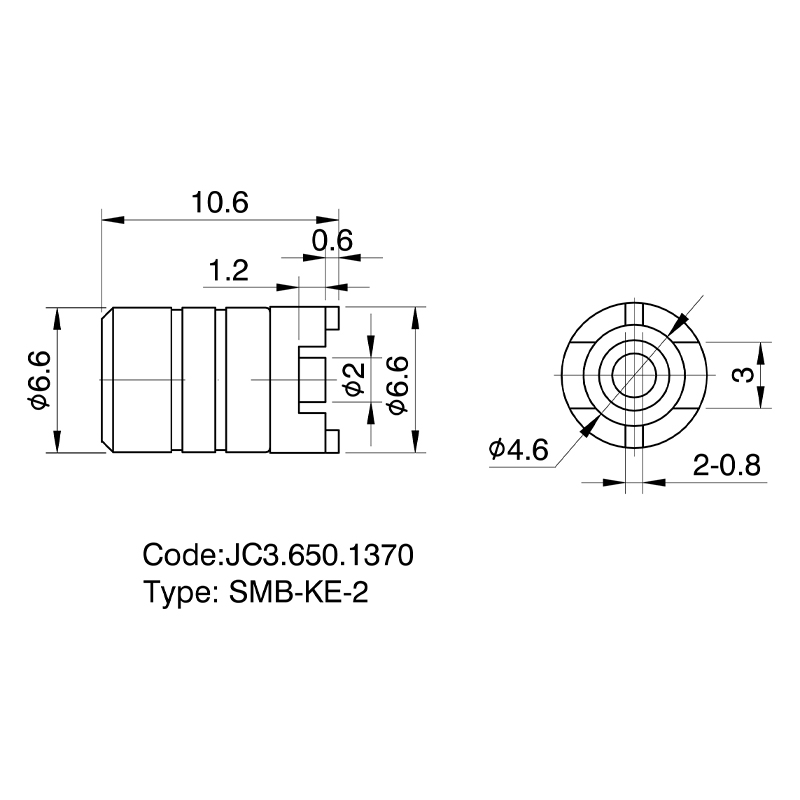

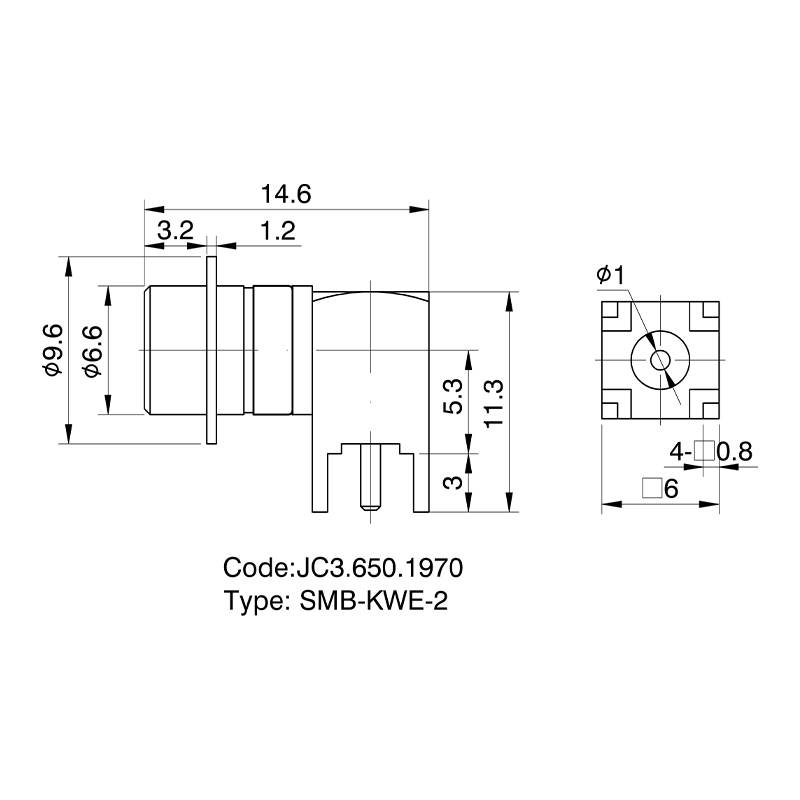

直接安装在 PCB 电路板上的 SMB 插座，包含直式、弯式以及适配自动化生产的 SMT 贴片式型号。
产品特点：
高密度布板：相比 SMA 系列，SMB PCB 座允许在同等面积的电路板上布置更多的信号通道。
耐回流焊设计：采用耐高温 PTFE 绝缘材料，完美适配自动化 SMT 和波峰焊工艺。
稳固焊脚：多脚位设计确保连接器在板载安装后具有极强的抗剥离强度。
应用优势 ：
降低生产成本：支持卷盘封装和自动贴片，显著提升大批量电子产品的生产直通率。
信号完整性：针对 PCB 板材常数优化的引脚结构，确保了射频信号从板端到连接器界面的平滑过渡。
|
温度范围 |
-55～+155℃(PE Cable -40～+85℃) |
|
特性阻抗 |
50Ω,75Ω |
|
频率范围 |
DC～4GHz(50Ω);0～2GHz(75Ω) |
|
绝缘电阻 |
≥1000MΩ |
|
插入损耗 |
0.30 dB/1.5GHz |
|
电压驻波比VSWR |
直式 ≤1.35/3GHz |
|
|
弯式 ≤1.45/3GHz |
|
耐用性（交配） |
≥500次 |
