微型UHF软电缆连接器

产品简介

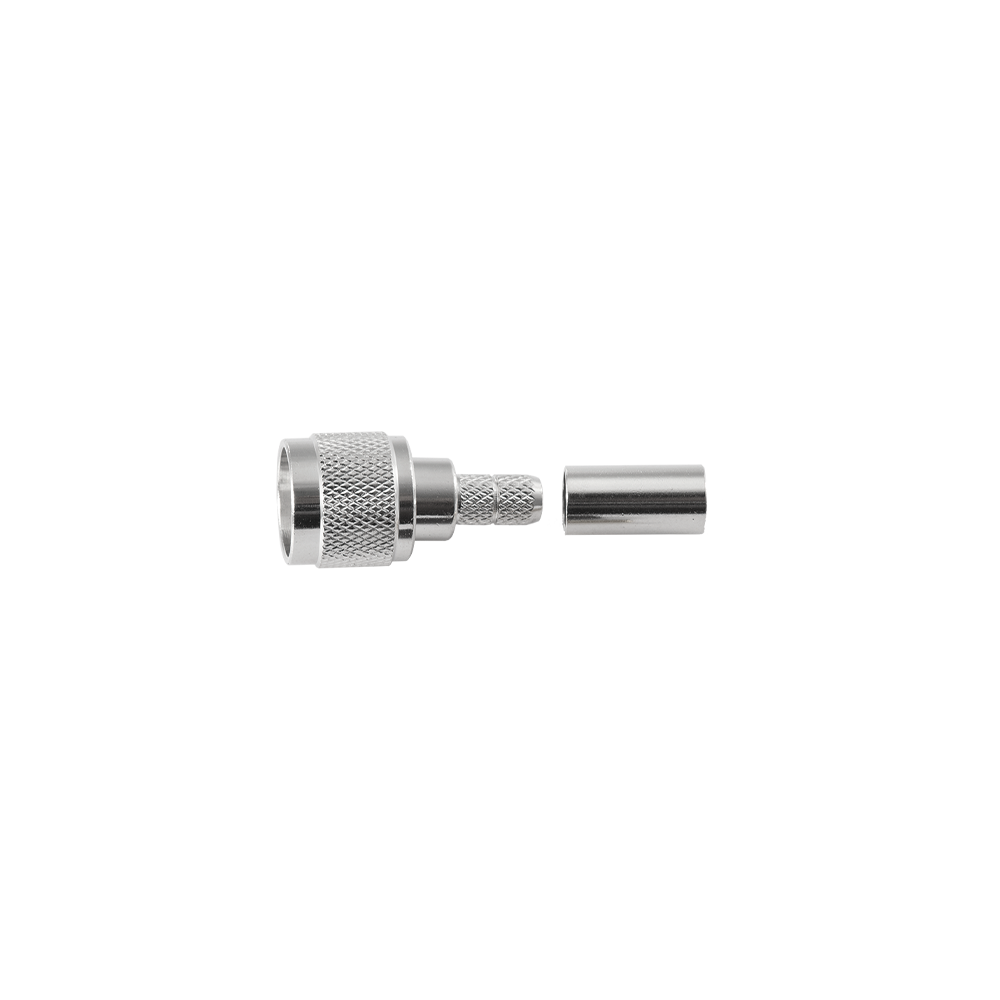

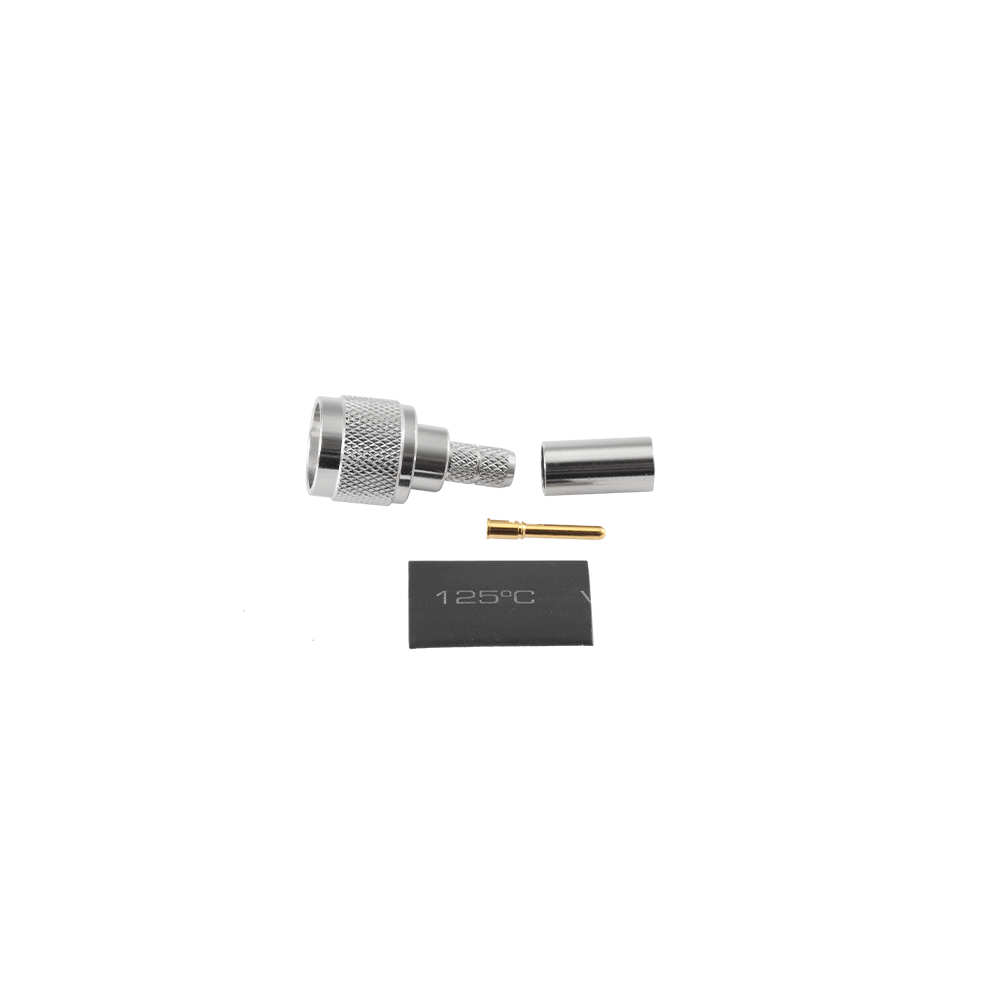

微型UHF 软电缆连接器作为连接系统中的公头端，安装于柔性同轴电缆末端，用于与穿板、机箱或设备端的母座端口相配合。作为连接路径中的活动端，它在天线安装、更换或系统重构时进行反复的插拔操作。该系列通过螺纹套筒与端齿啮合结构，在振动、冲击和电缆弯曲环境下保持机械固持力，同时确保 DC 至 1 GHz 频段内的射频信号传输。产品提供压接、夹持和焊接三种配置，适配手工装配与自动化产线，全面兼容主流的小外径柔性同轴电缆。

核心特性
端齿啮合接口：公头体部精密加工的端齿与母座互锁，无需辅助机构或螺纹胶即可实现正向防退扣锁定，防止因振动导致螺母松脱。
螺纹耦合螺母：精密加工的套筒螺母确保在 500 次额定插拔寿命内顺畅啮合，维持稳定的接触力和信号连续性。
多样外导体端接：压接版适配一致性高的自动化大批量生产；夹持版适合无专用工装的现场装配与维修；焊接版适用于小批量手工组装。
电缆应力消除：压接套管或电缆夹可防止轴向及弯曲力直接作用于射频接触点，延长反复弯曲环境下的电缆疲劳寿命。
双模中心针设计：中心接触件可选焊杯或压接针结构，适配不同的电缆中心导体尺寸与组装工艺。
广泛线缆兼容：适配标准 RG-316、RG-174 及天线尾纤常用的同类小外径柔性同轴电缆。
紧凑轻量结构：最大限度减轻电缆组件的附加重量与体积，满足移动便携设备对重量敏感的设计要求。

优势
同厂配对精度：与穿板母座在同一工艺平台上制造，确保互锁的端齿几何形体精确匹配，消除了跨厂家混用引起的接触不稳定与早期磨损。
量产压接支持：提供明确的压接模具规格与套管尺寸参数，协助客户快速调校自动化压接产线，消除试错带来的工期与成本风险。
单系列多缆兼容：同一款连接器主体通过更换不同的套管或夹持件即可适配多种电缆外径，大幅缩减线缆加工商的呆滞库存与物料编码数量。
批次一致性高：制造全流程品质管控配合矢量网络分析仪的电气验证，确保大批量出货产品与鉴定样品具备相同的尺寸公差与射频性能。
源头工厂定价：厂家直销去除了中间分销商的加价环节，在终端设备商大规模批量消耗时，可提供显著的生产成本经济性。

应用场景
•手机和便携无线电机内天线尾纤电缆
•WLAN接入点和无线路由器天线电缆组件
•车载无线电设备天线到天线或天线到无线电单元的电缆连接
•便携基站和外场可部署中继器天线电缆连接
•物联网网关和无线传感器设备外置天线尾纤电缆
•对讲机和PTT设备现场使用天线电缆组件
•紧凑型无线通信模块射频天线接口电缆

常见问题
问：微型UHF软电缆连接器兼容哪些电缆类型？
答：标准连接器针对RG-316和RG-174（及等效小直径柔性电缆）配置工装。不同外径或护套结构的其他电缆类型可能与不同尺寸的压接套管或夹持件兼容。订购时请注明电缆类型、外径和编织层结构，以确认兼容性并获取正确的附件硬件。
问：如果电缆受损，微型UHF公头是否可以在现场重新端接？
答：可以。焊接型和夹持型微型UHF公头版本可使用基本工具（刀具、电烙铁或电缆夹紧工具）在现场进行重新端接，适用于便携和车载无线电设备的现场维修工具包。压接型版本需要专用压接工具，不推荐用于现场重新端接。
问：使用微型UHF软电缆连接器的电缆组件最小弯曲半径是多少？
答：最小弯曲半径由电缆规格而非连接器决定——应遵守电缆制造商对特定电缆类型推荐的最小弯曲半径（动态弯曲应用通常为电缆外径的10倍）。在连接器应力消除件紧邻处违反电缆最小弯曲半径，是电缆组件疲劳失效最常见的原因。
问：是否有直角（90°）微型UHF公头用于紧凑走线？
答：提供直角微型UHF公头版本，适用于电缆须以90°角从配合接口引出的应用场合——典型情况是紧凑无线设备中电缆走线路径受机箱几何形状限制。订购时请注明直角结构。
