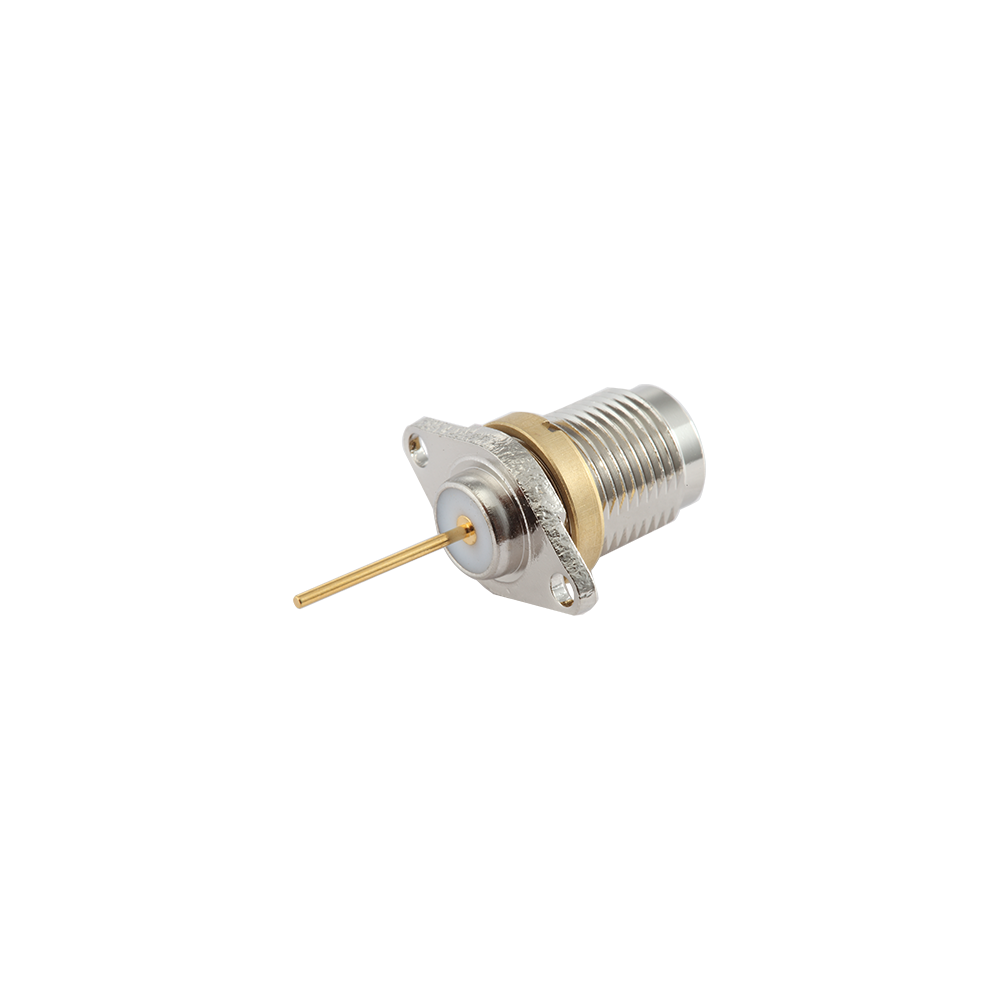

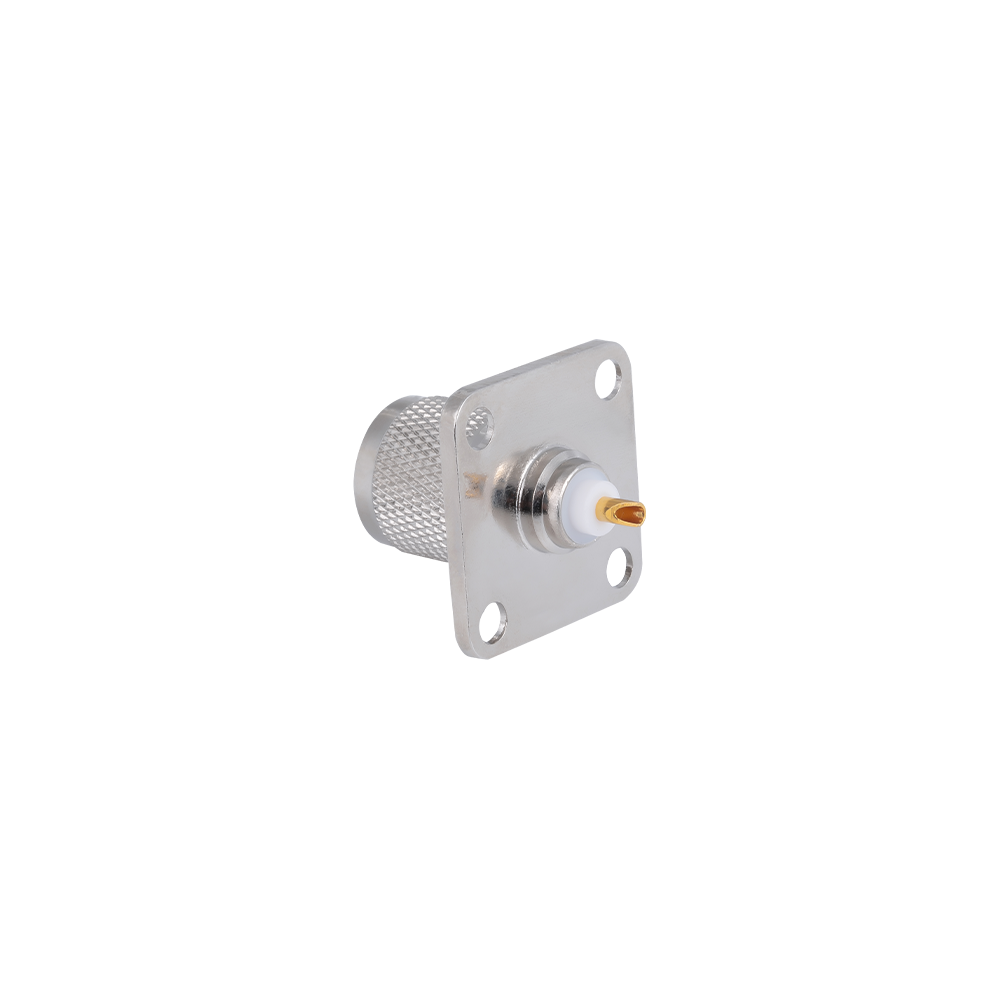

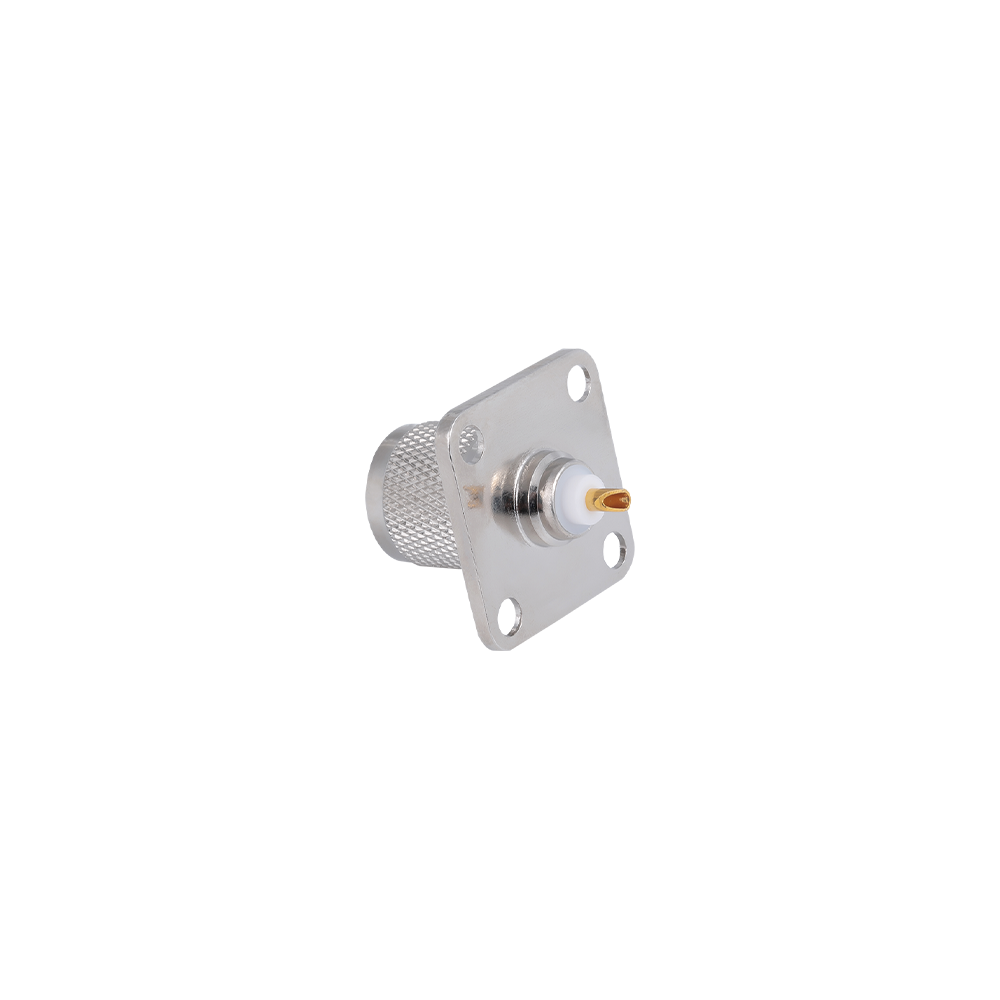

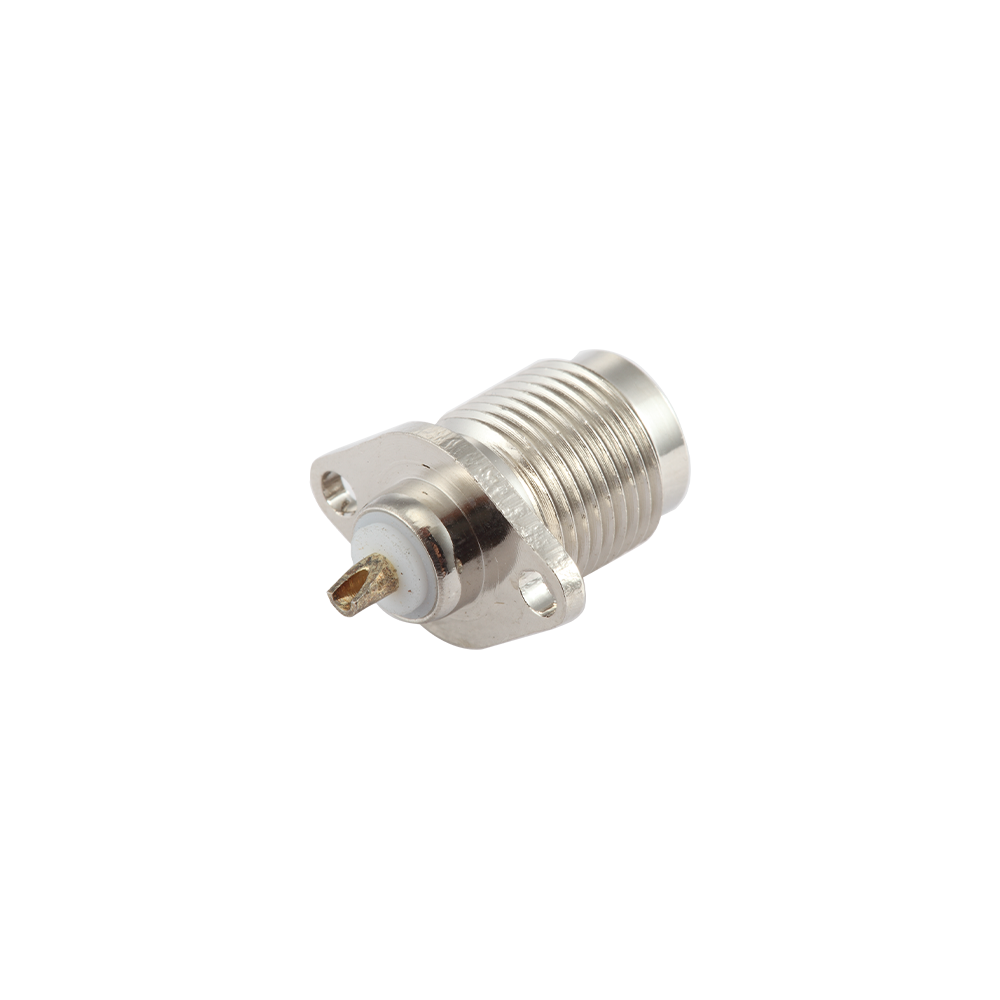

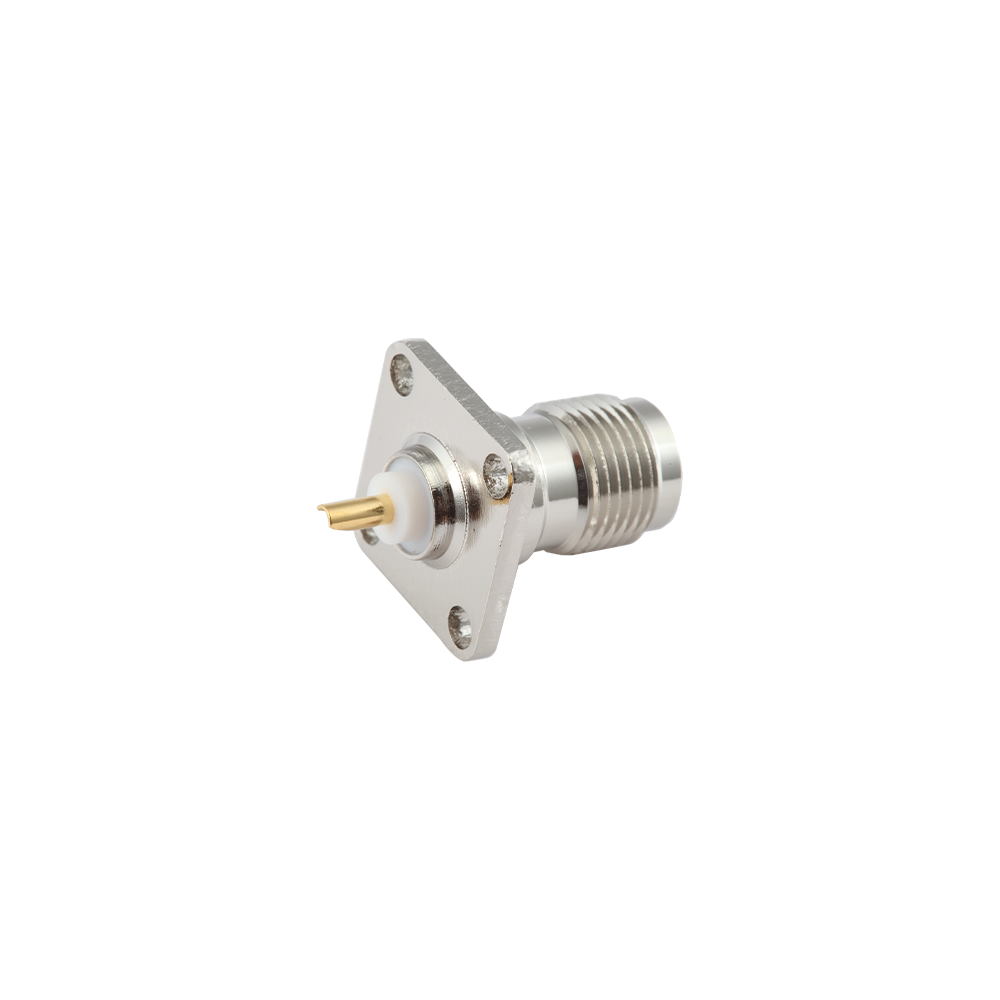

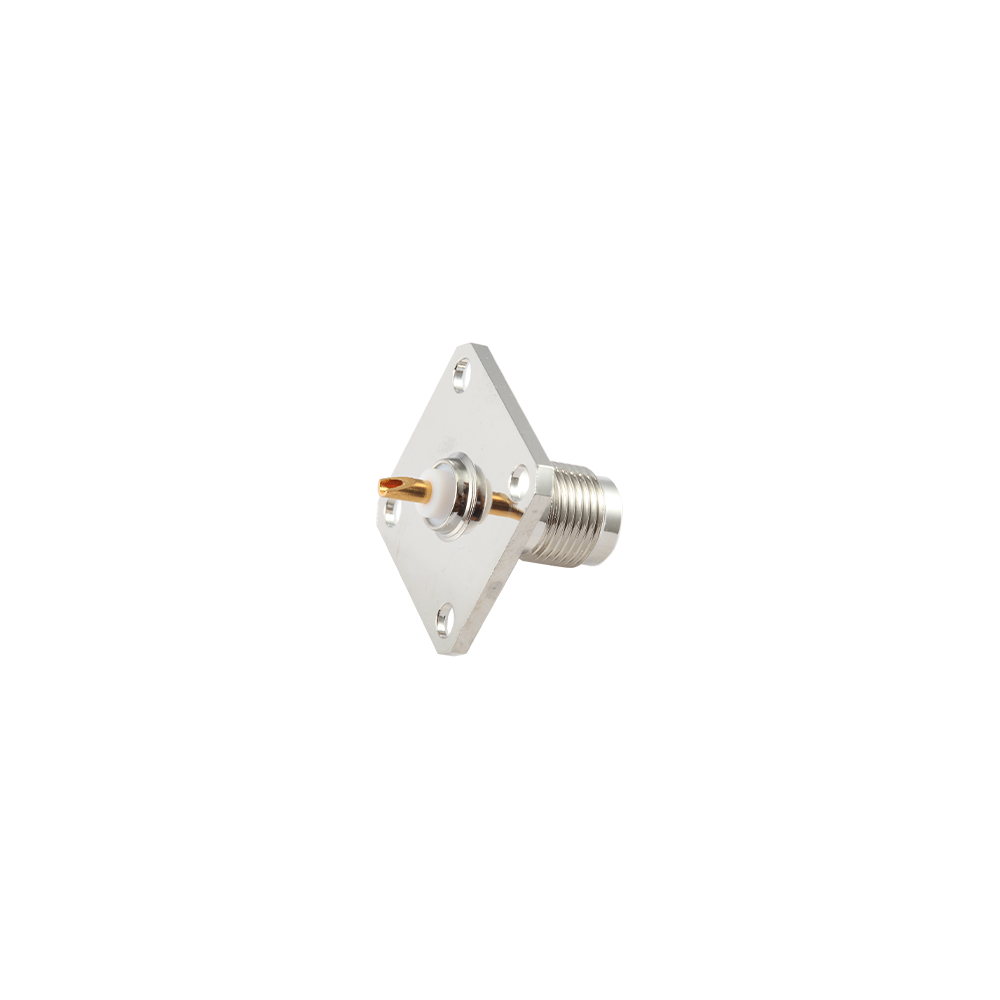

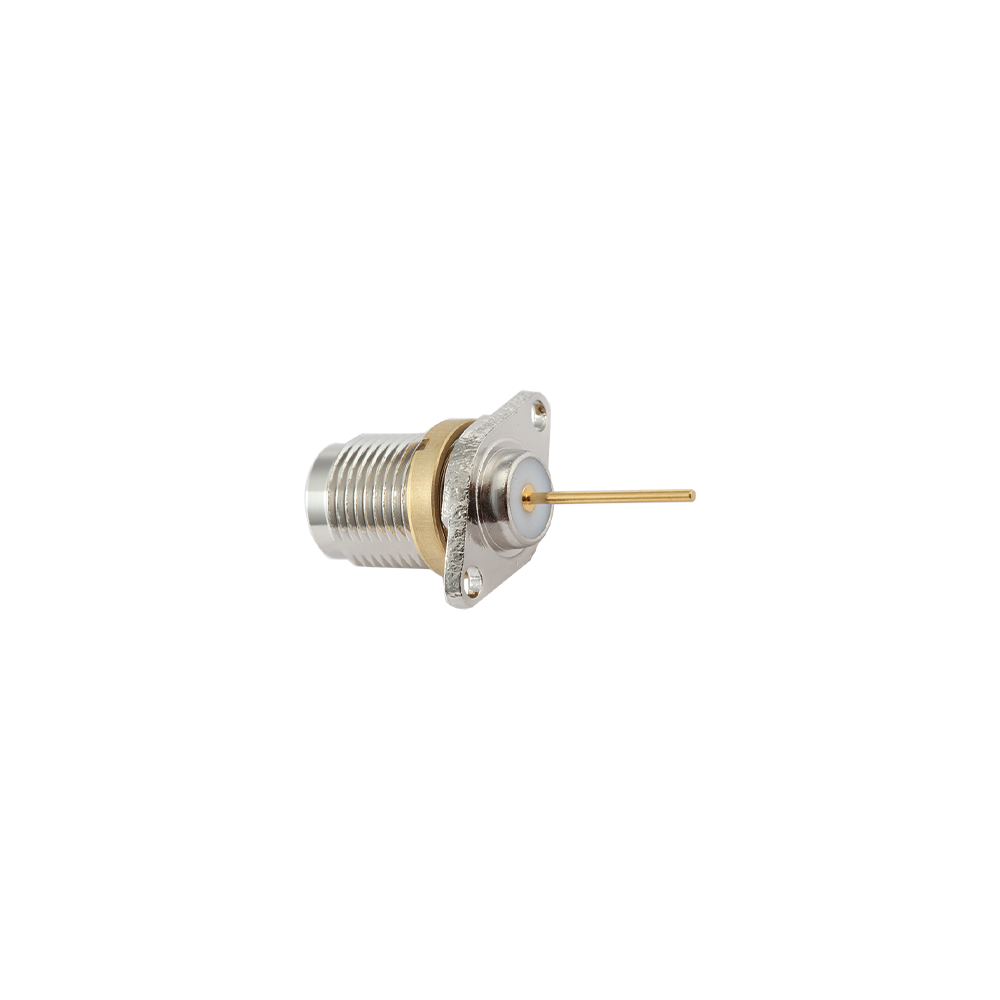

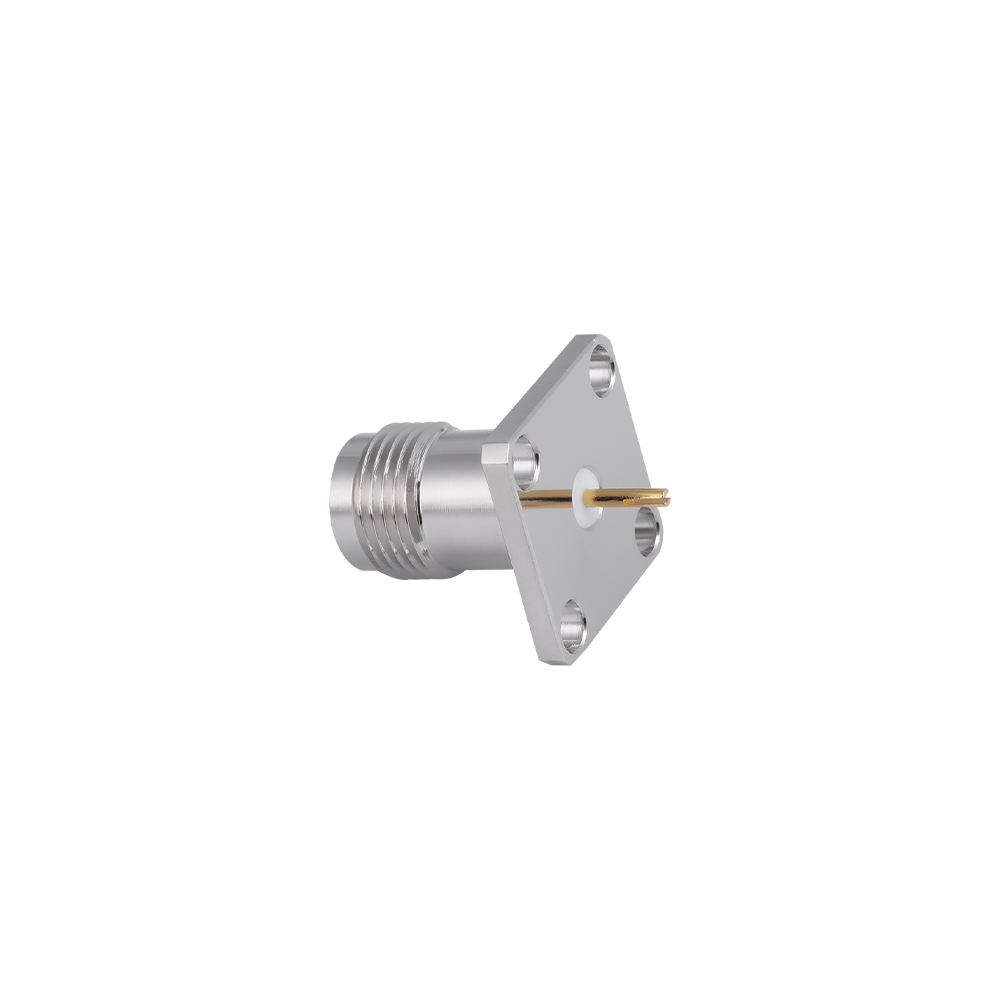

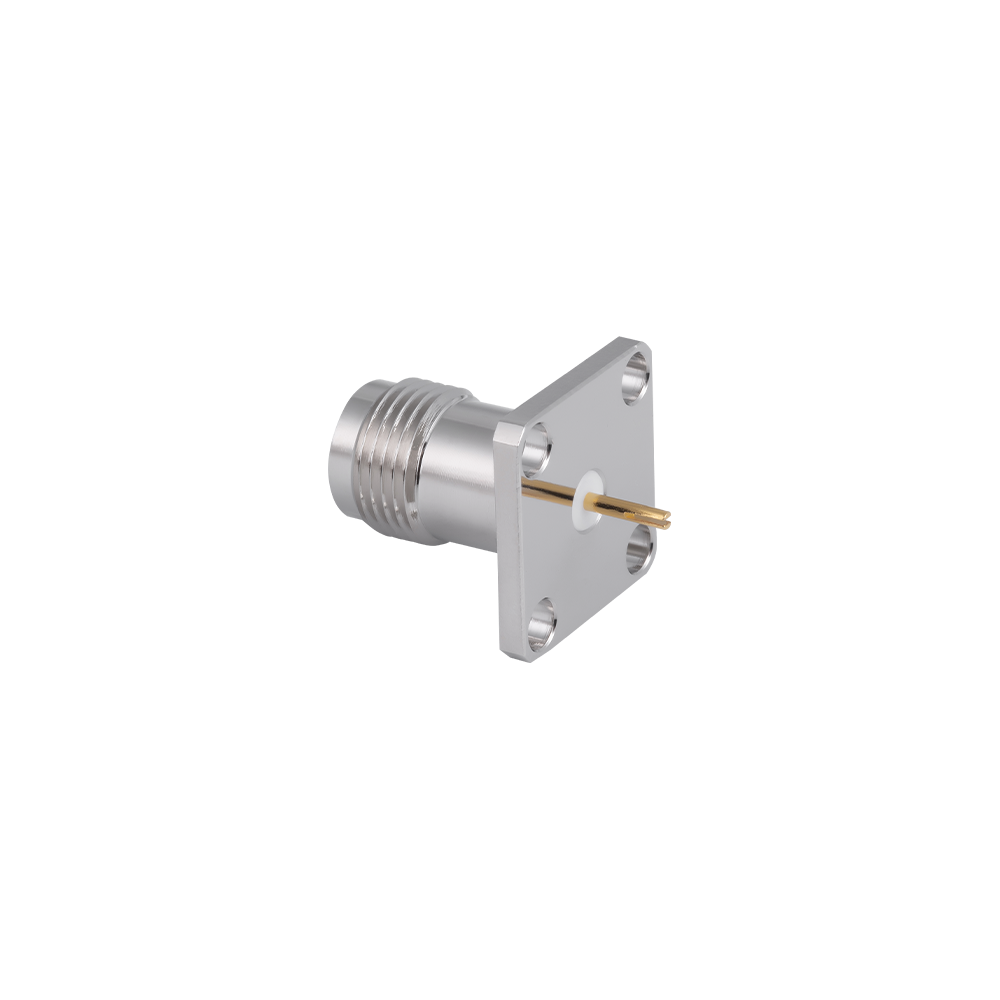

TNC型法兰安装终端连接器

产品简介
TNC法兰安装终端连接器将螺纹锁合、抗振的TNC接口与多点固定的法兰机箱安装方式相结合。相较于选用BNC法兰连接器的实验室台式仪器，TNC法兰安装型更适用于面板端口须同时承受持续振动、热循环或机械冲击的应用场合——典型环境包括移动通信方舱、舰船电子设备舱和地基雷达天线座圈。
法兰体将拔出力和剪切力分散至两个或四个安装螺栓，而非集中于单一螺纹孔，使组件对意外线缆拉力导致的连接器损伤具有更强的抵抗能力。精诚电子在法兰面平面度和穿体孔垂直度两项关键尺寸上严格管控，两者直接影响插合螺纹的对中精度及连接器长期耐久性。

核心特性
•四孔或双孔法兰固定形式；标准螺栓分布圆尺寸与常见机箱冲孔相容，可直接替代现有面板设计，降低客户二次设计成本。
•频率性能至11GHz——面板端口一次装配成型后，在系统射频架构向更高频段演进的过程中无需更换连接器。
•后端端接可选焊杯（电缆入线）、直型焊针（通孔PCB）和压接套管，全部端接方案均维持50Ω特性阻抗。
•可选弹性体密封垫圈，适用于有防护等级要求的防水或增压机箱，订购时请注明IP65或IP67。
•机身材料：镀镍黄铜（标准）、钝化不锈钢（腐蚀性环境）及三金属镀层（盐雾耐受超96小时）可选。
•标准TNC和反极性RP-TNC法兰安装版本均可在同一生产平台供货。

优势
•精诚电子全程自主电镀，可提供镀槽成分和镀层厚度测量记录的完整追溯文件。国防和电信主承包商在供应商资质认证过程中通常要求此类文件，可按需提供。
•法兰安装连接器系列覆盖BNC、TNC、N型、SMA等多种接口，采购团队可将产品线所有射频面板端口需求集中于一家供应商，简化供应商管理和年度审核工作。
•公司成立于1999年，TNC连接器持续生产至今，意味着经现场验证的成熟模具和稳定工艺知识的积累——有效降低新供应商在产能爬坡过程中可能引入的尺寸偏移风险。

应用场景
•军用通信方舱和指挥所射频面板端口
•地基雷达和电子战系统设备机架
•舰船导航和通信系统天线分配面板
•蜂窝及集群通信（PMR）基站户外机柜射频端口
•卫星地球站中频及射频分配面板

常见问题
问：TNC单孔穿板连接器的标准面板开孔尺寸是多少？法兰版本有何不同？
答：标准TNC穿板安装需要直径12.7mm（0.500"）的面板开孔。法兰版本穿体内径相同，但额外设有螺栓固定法兰，需在中心孔周围预留安装螺栓通过的空间。法兰尺寸和螺栓布置图详见产品规格书。
问：是否提供集成DC隔离功能的法兰版本？
答：DC隔离法兰版本作为配置特殊件提供。隔离电容集成于连接器体内，实现DC隔断的同时射频信号可从DC通过至11GHz。订购时请注明DC隔离需求及最低隔离耐压值。
问：法兰安装螺栓应施加多大力矩？
答：安装螺栓力矩取决于螺栓规格和面板材质；M3不锈钢螺栓旋入铝制面板的典型力矩值为0.5～0.8 N·m。TNC接口的连接器插合力矩无论采用何种法兰安装方式，均保持1.0～1.36 N·m不变。

温度范围	-55～+155℃
特性阻抗	50Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式≤1.22/3GHz 弯式≤1.30/3GHz
耐用性	≥500次
