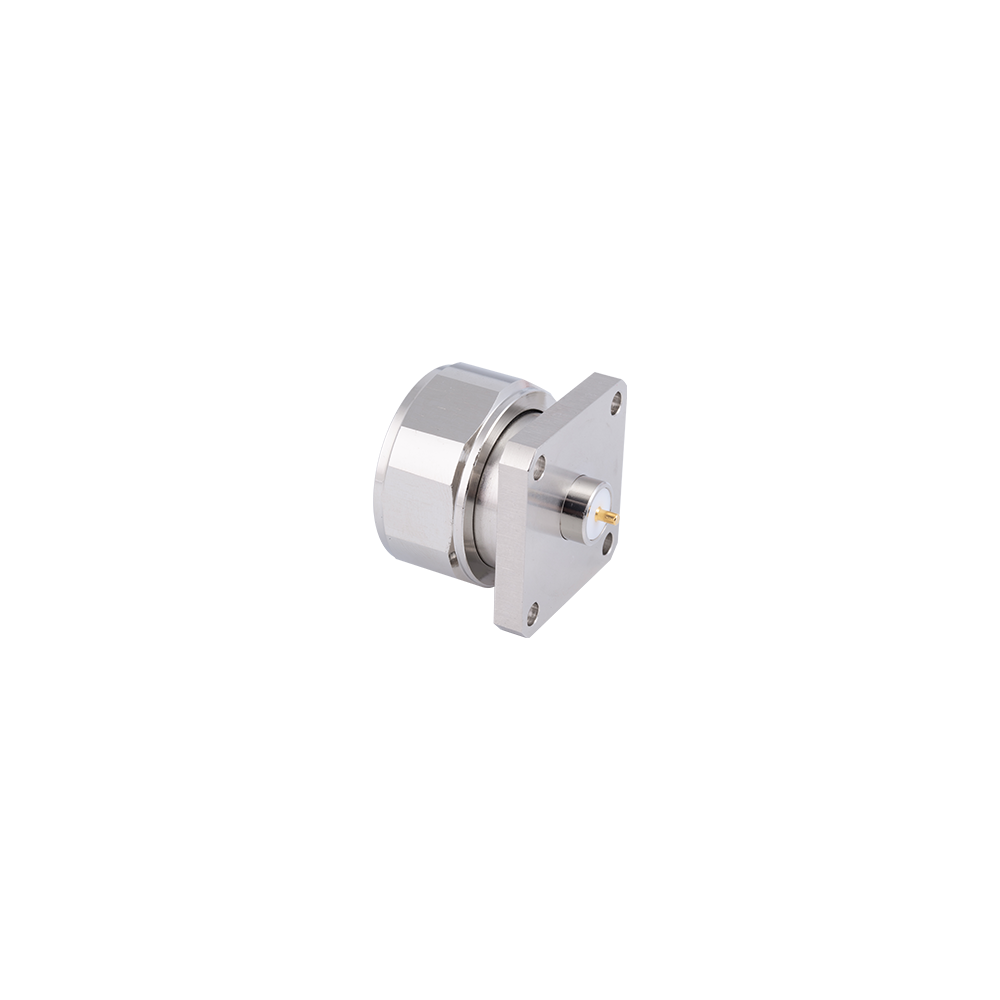

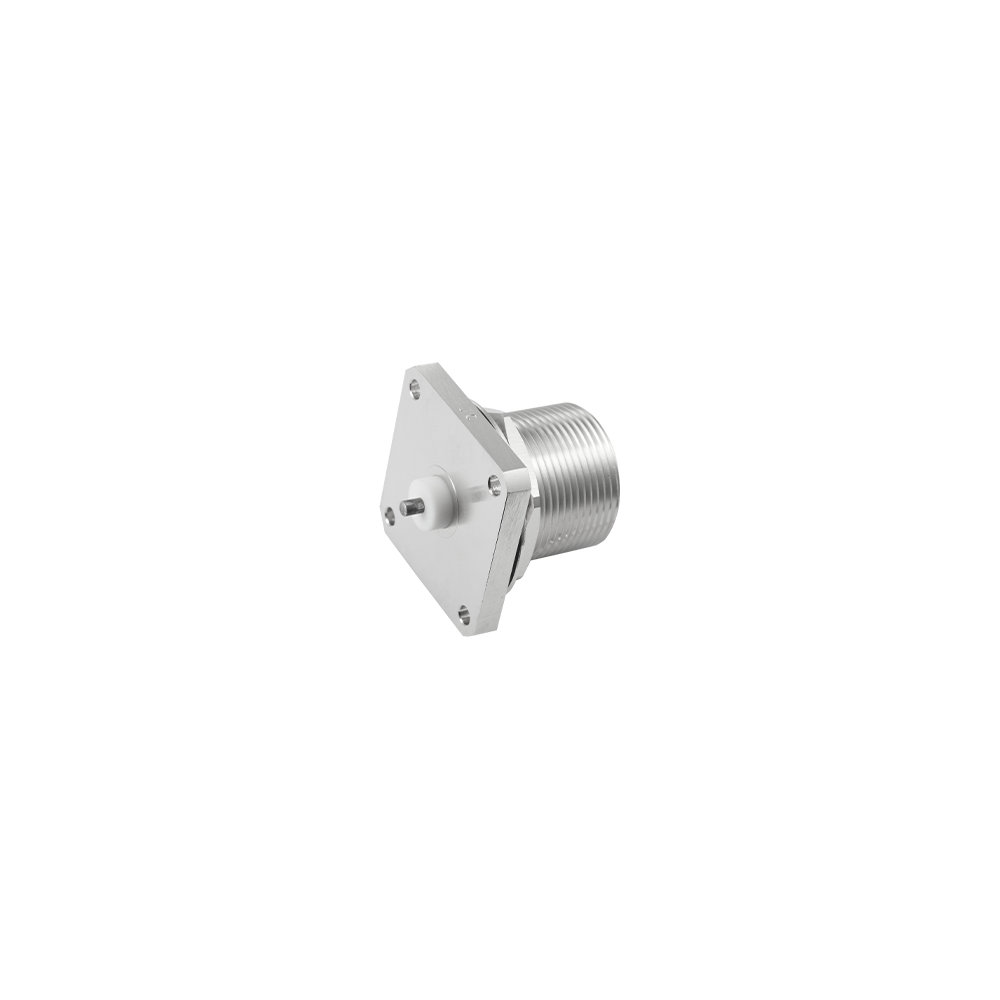

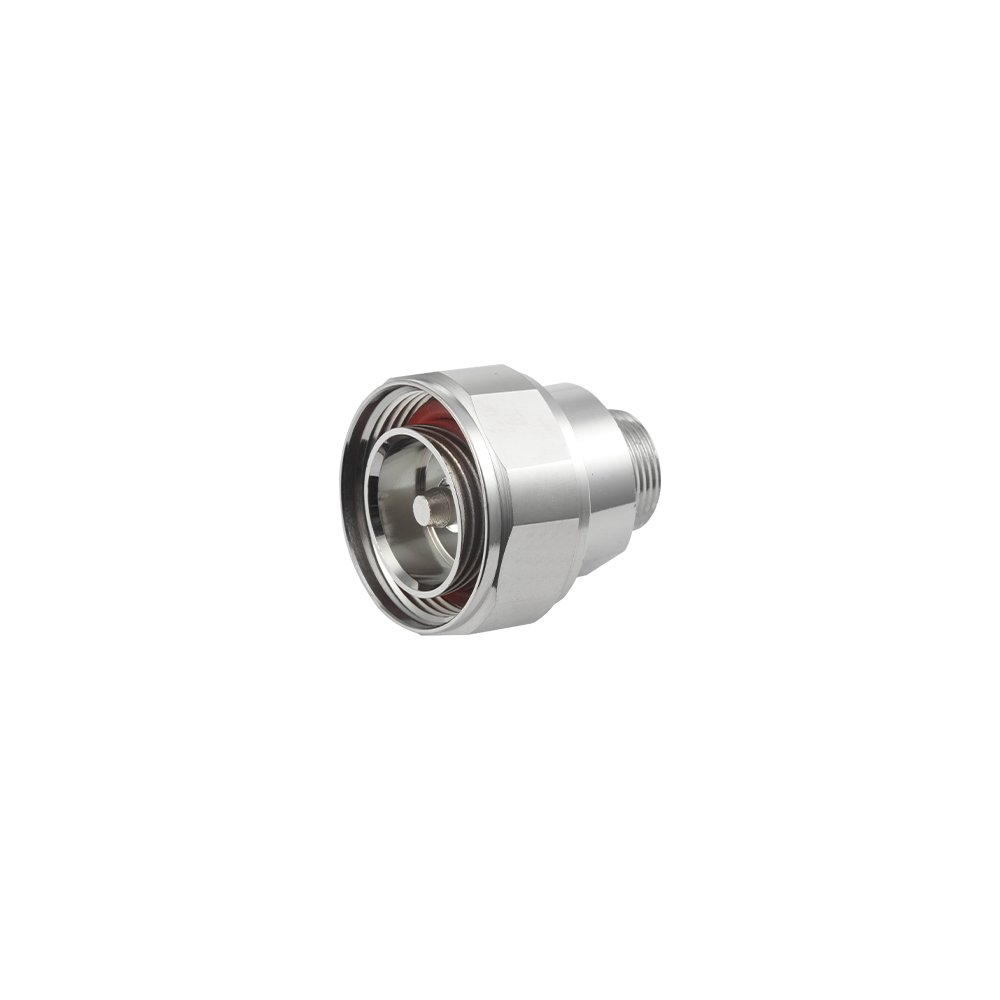

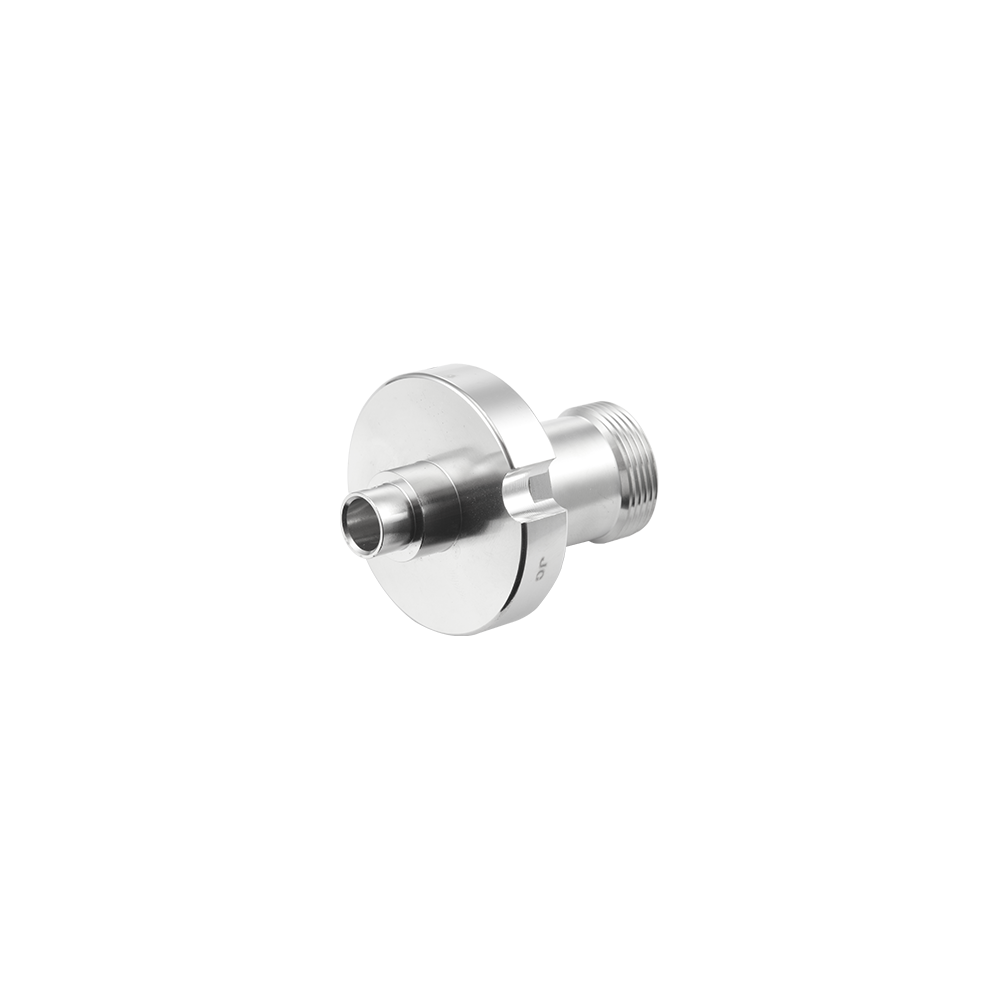

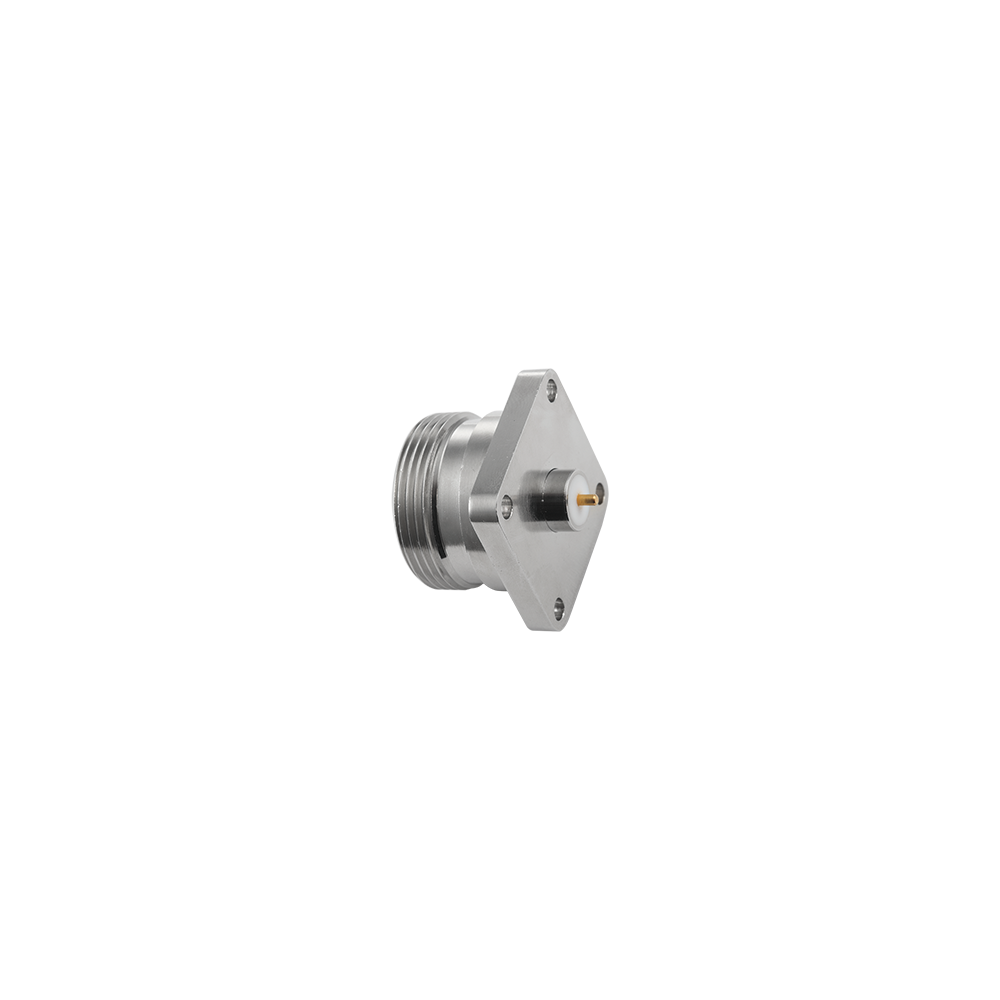

7/16(L29)型微带连接器
产品简介
将高功率射频放大、信号合路和功率监控功能集成到微波 PCB 基板上,催生了能够从 PCB 传输线直接接入的 7/16 DIN 连接器需求。7/16 微带线射频连接器在平面 PCB 传输结构(微带线、带状线和悬置基板配置)与 7/16 DIN 同轴接口之间架起过渡桥梁,使基于 PCB 的大功率模块设计能够直接连接到 7/16 DIN 馈线基础设施,无需中间适配器,从而有效降低 PCB 到连接器过渡区域的损耗与无源互调(PIM)。
核心特性
•优化 PCB 边缘安装接口几何外形,确保 50 Ω 传输线到 7/16 DIN 同轴接口的平滑阻抗过渡,降低驻波比。
•精密控制引脚高度与对齐特征,减少因较大物理尺寸在装配时产生的对齐误差及电气影响。
•采用大功率兼容的介质材料和触点几何结构,承载高功率发射板应用中的高电压和高电流。
•提供多种焊接和机械固定选项,确保连接器在振动和热循环条件下与 PCB 牢固固定。
•接口采用低 PIM 设计,优化触点表面及材料选择,最大程度减少 PCB 与连接器过渡处的无源互调产生。
•镀金中心针及严格控制的镀银外导电表面,确保 PCB 接合侧具备出色的导电性与易焊性。
•结构配置兼容广播及通信模块设计中常用的标准 PCB 厚度范围。
•电缆侧端口插合界面符合行业通用标准尺寸,确保与所有标准 7/16 DIN 硬件完全兼容。
优势
•射频工程专长: 依托内部射频工程能力,在开模前对连接器过渡几何结构进行设计与仿真,降低开发风险。
•大功率 PCB 接头专业化: 专注于高功率广播和通信应用,深入理解介质发热、热量管理以及 PIM 产生机制。
•仿真支持设计: 接口过渡几何结构在投入量产模具前均经过电磁仿真验证,避免因性能缺陷导致重新开模和项目延误。
•样品到批量流程: 内部模具制造能力支持快速交付样品,并能无缝衔接后续的规模化量产。
•应用工程支持: 技术团队可协助评审 PCB 参数与布局配置,为具体的大功率模块设计推荐匹配的连接器规格与焊盘封装。
应用场景
•固态广播发射机末级功放 PCB 输出端口
•广播系统中大功率射频合路器与分配器 PCB 模块连接端口
•发射机固态功放模块 PCB 射频输出接口
•相控阵系统与通信模块 PCB 连接接口
•卫星上行功率放大器驱动级 PCB 组件
•大功率射频测试夹具 PCB 信号注入与提取点
•基站及通信发射机模块 PCB 连接端口
常见问题
问:贵司的 7/16 微带线 PCB 连接器额定功率等级是多少?
答:PCB 安装式连接器的功率承载能力取决于 PCB 基板材料、走线几何形状、环境温度以及工作频率。我们设计 7/16 微带线连接器,旨在满足广播和雷达 PCB 模块应用中常见的高功率等级需求。
问:贵司的 7/16 微带线连接器兼容哪些 PCB 基板材料?
答:我们的 7/16 微带线连接器专为PCB 基板应用而设计,兼容的基板包括低损耗 PTFE(聚四氟乙烯)基覆铜板、陶瓷填充碳氢化合物覆铜板(例如 Rogers 的 RO4000 和 RO3000 系列),以及广播和雷达放大器模块中常用的其他基板材料。
问:贵司能否提供 7/16 微带线连接器的 PCB 封装尺寸图(Footprint)及推荐布局指南?
答:可以。针对每一款连接器型号,我们均提供推荐的 PCB 封装尺寸图、焊盘图形(Land Pattern)以及焊接工艺指南。对于全新的高功率模块设计项目,我们的应用工程团队可为您提供协助;在您正式投入 PCB 制造之前,我们将为您审查 PCB 布局设计,并针对连接器过渡区域的几何形状提供优化建议。
