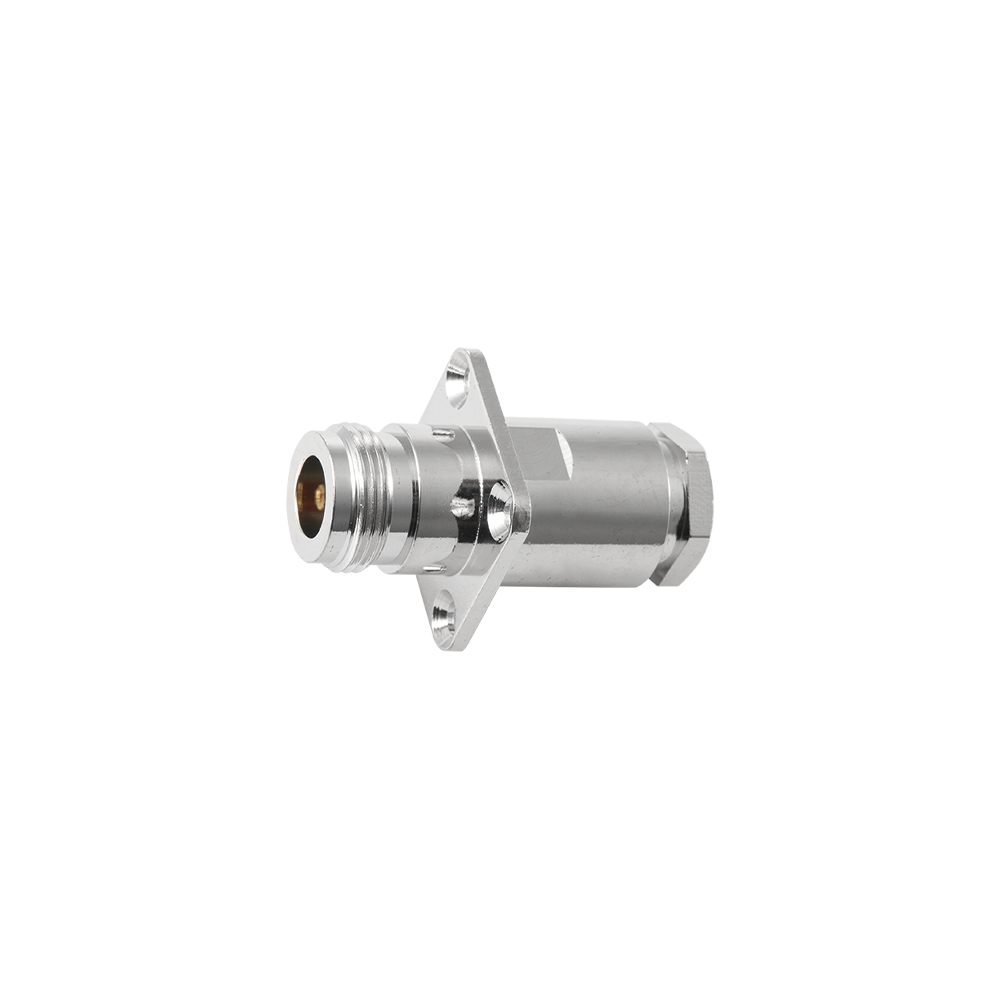

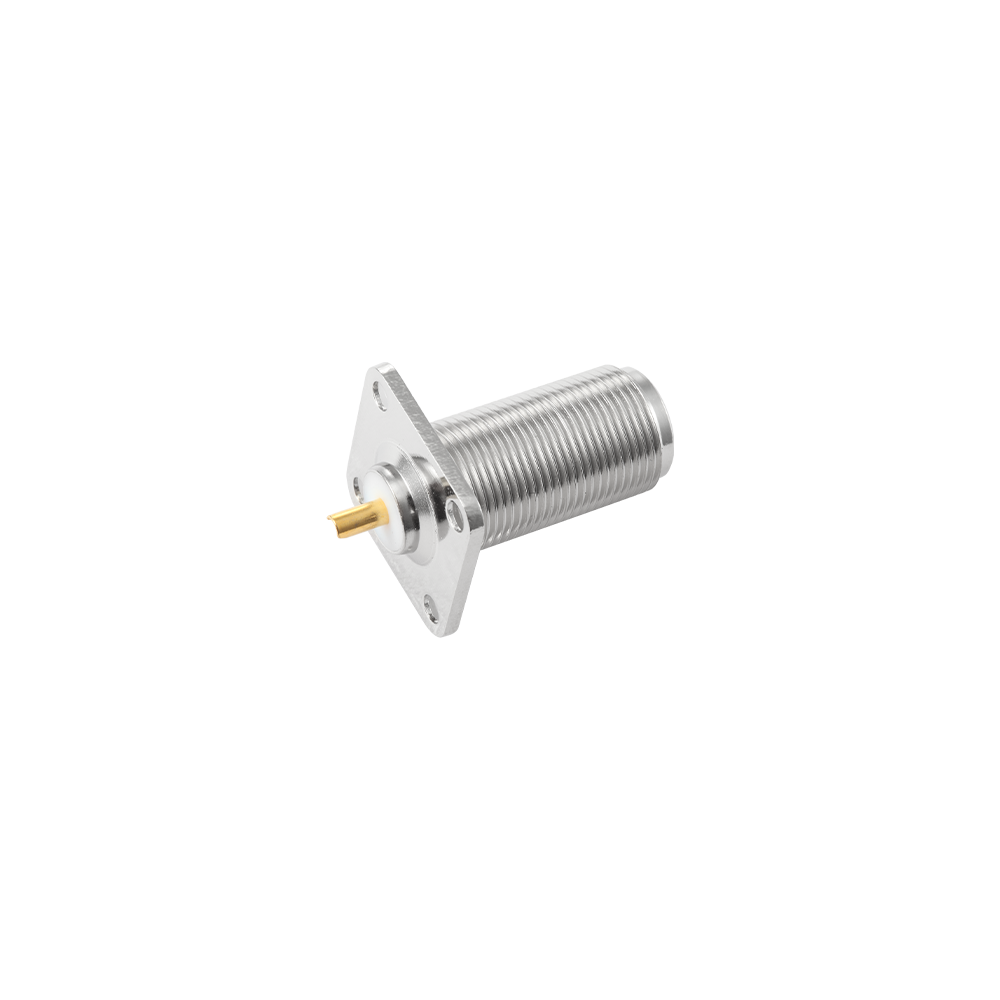

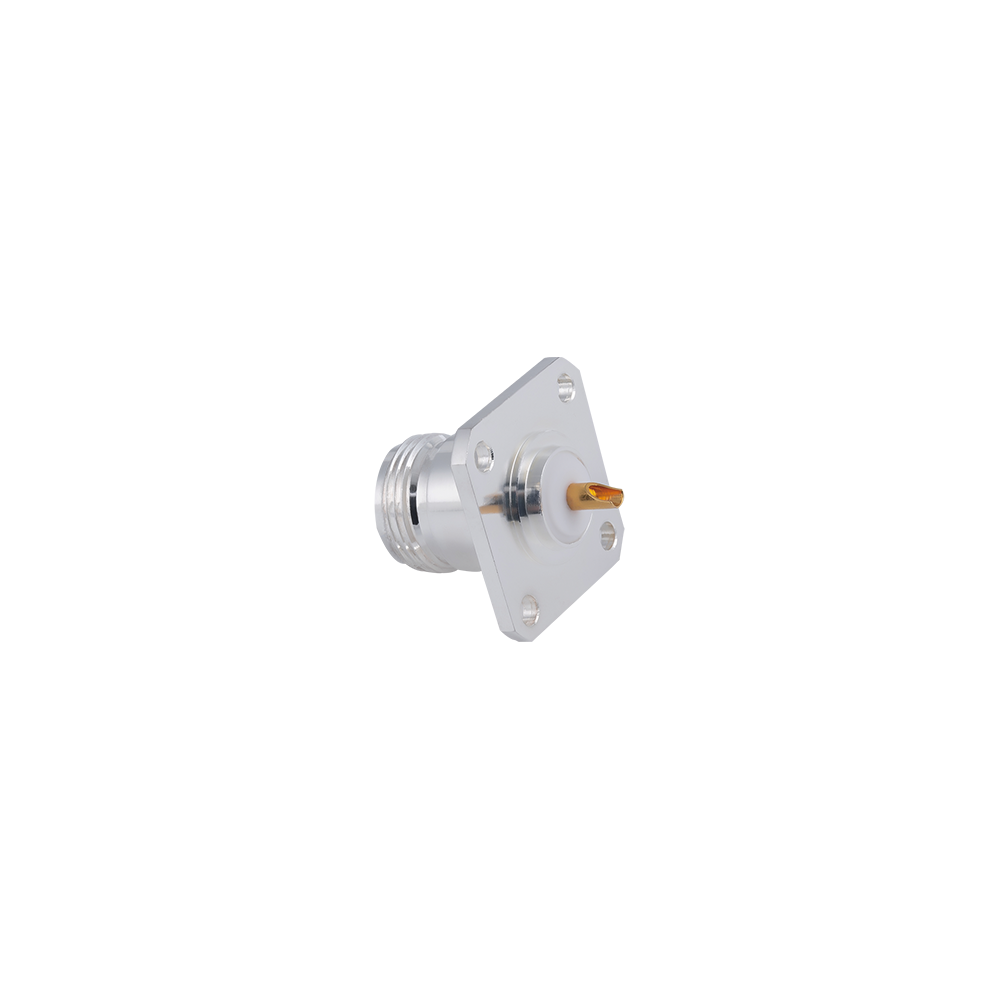

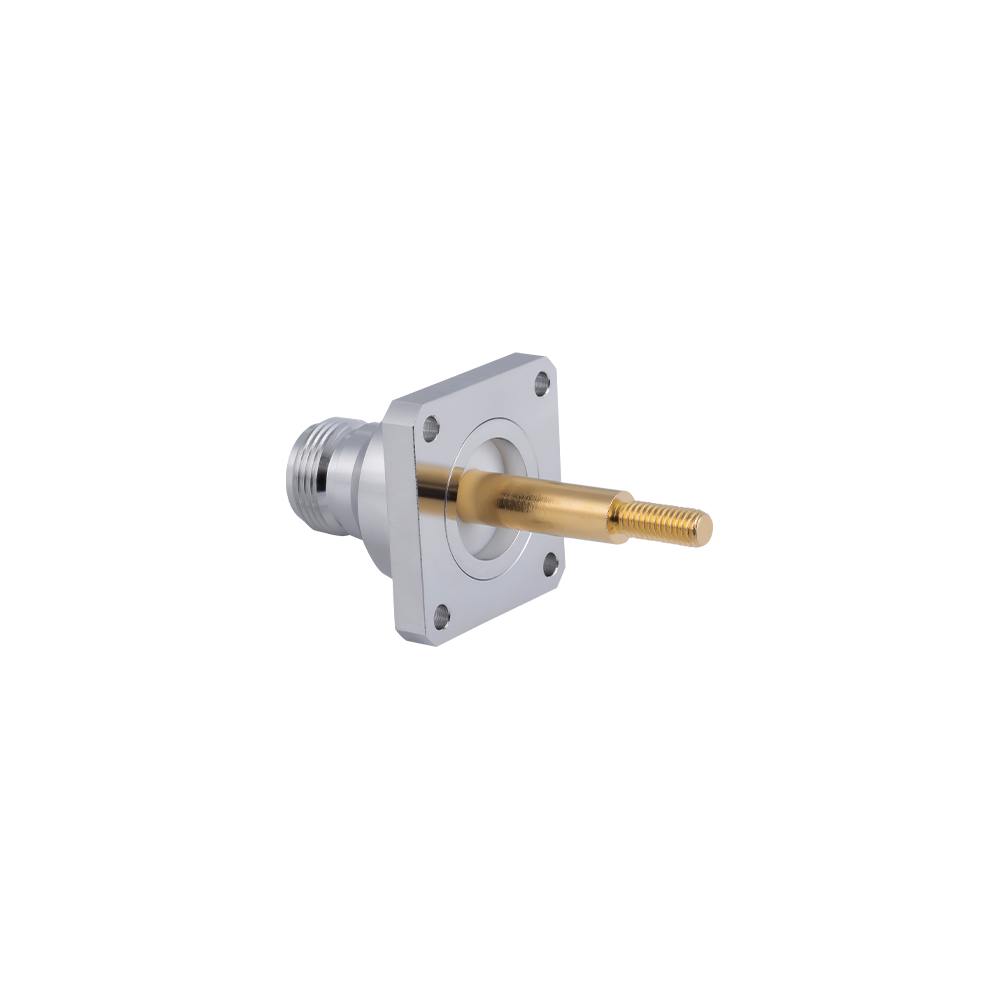

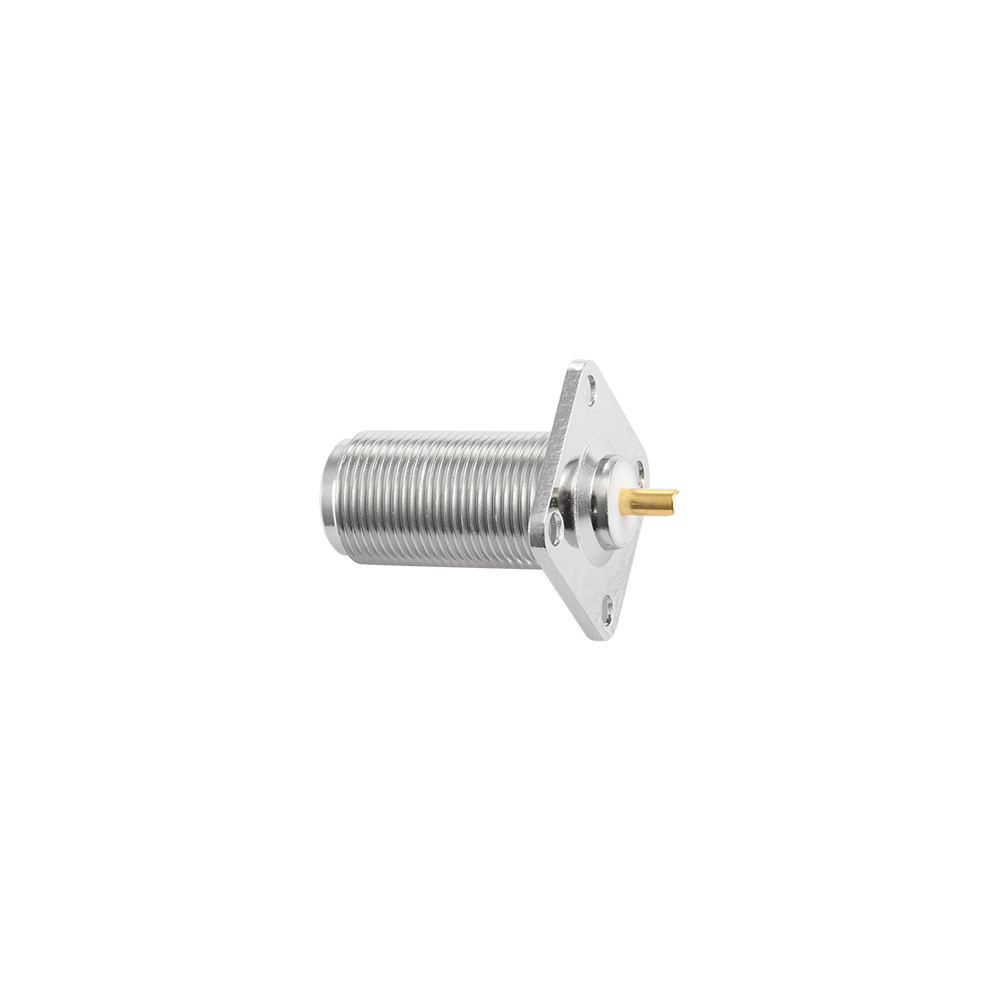

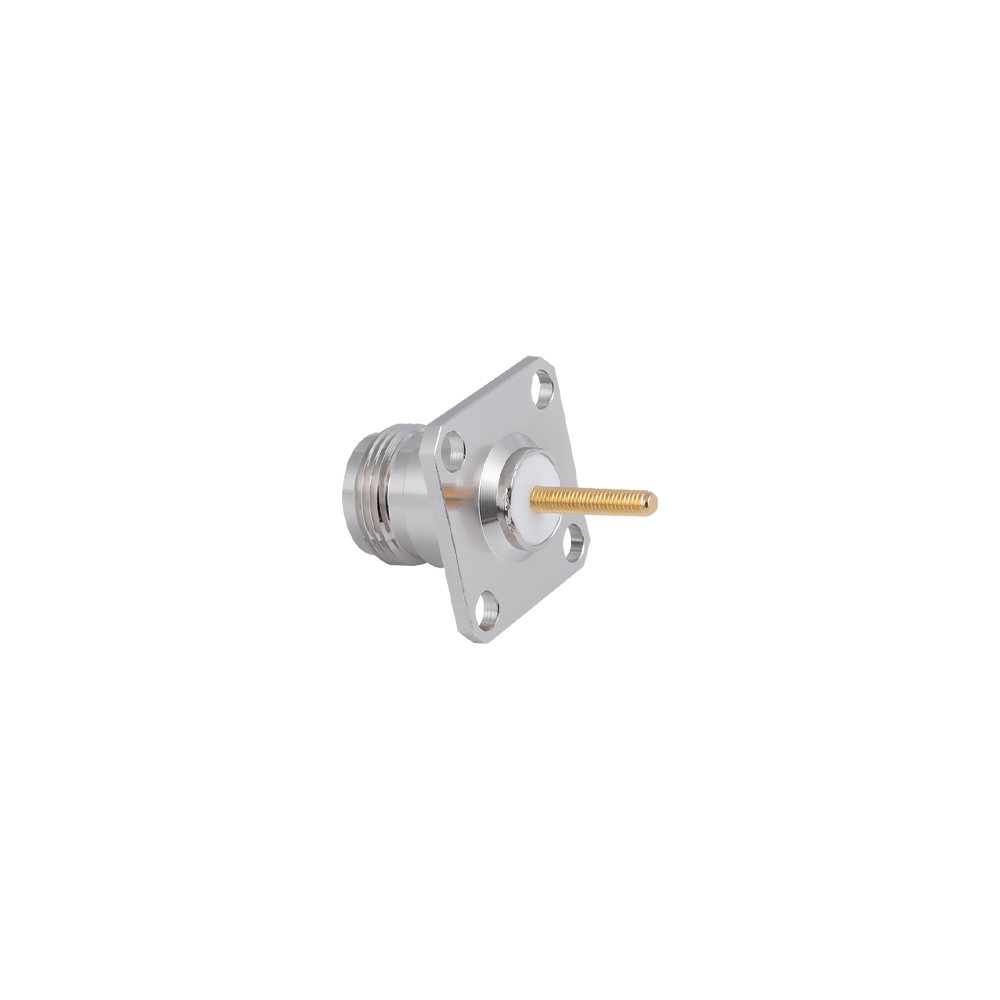

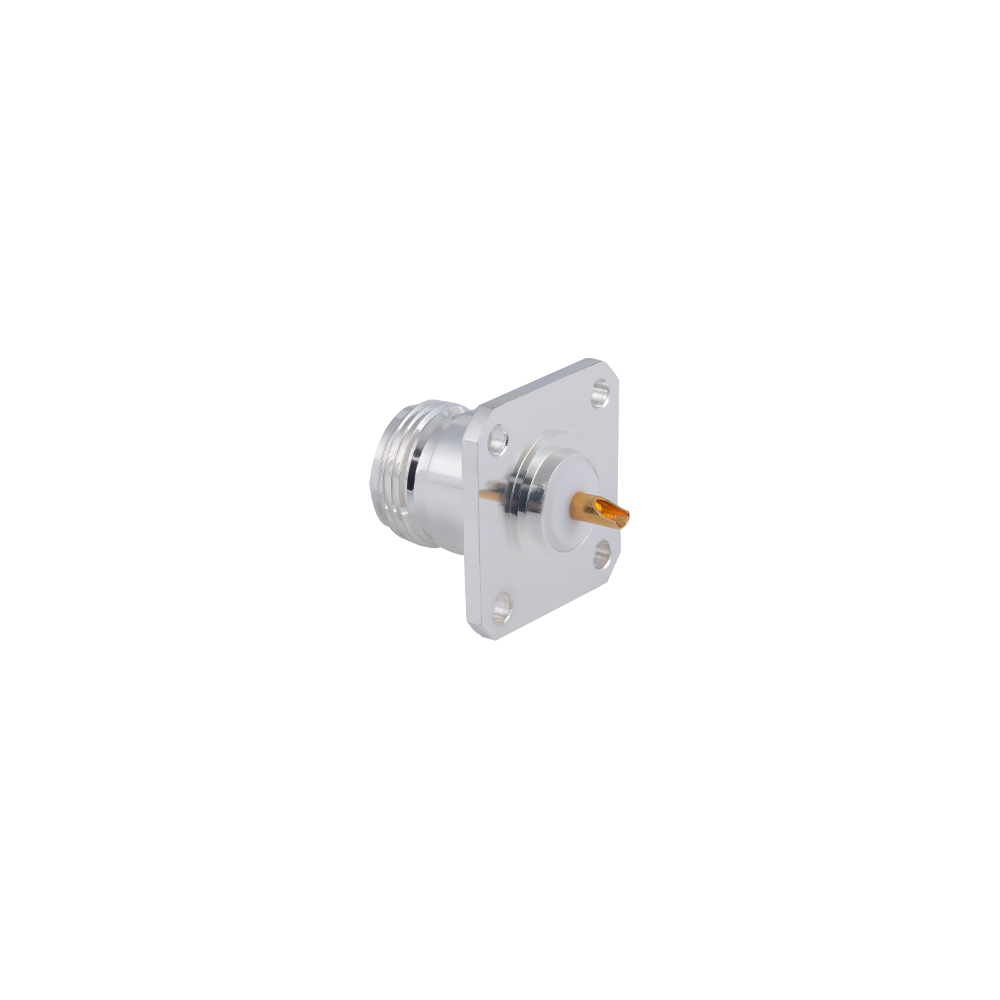

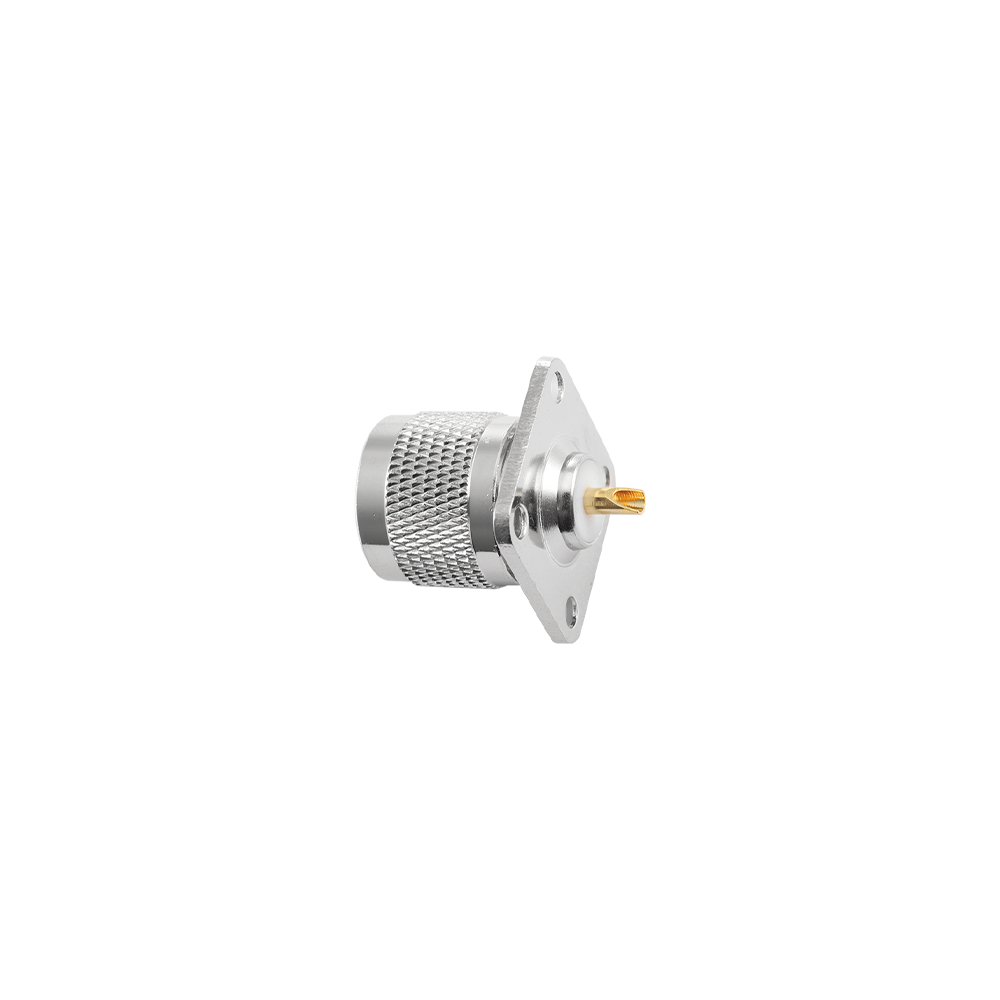

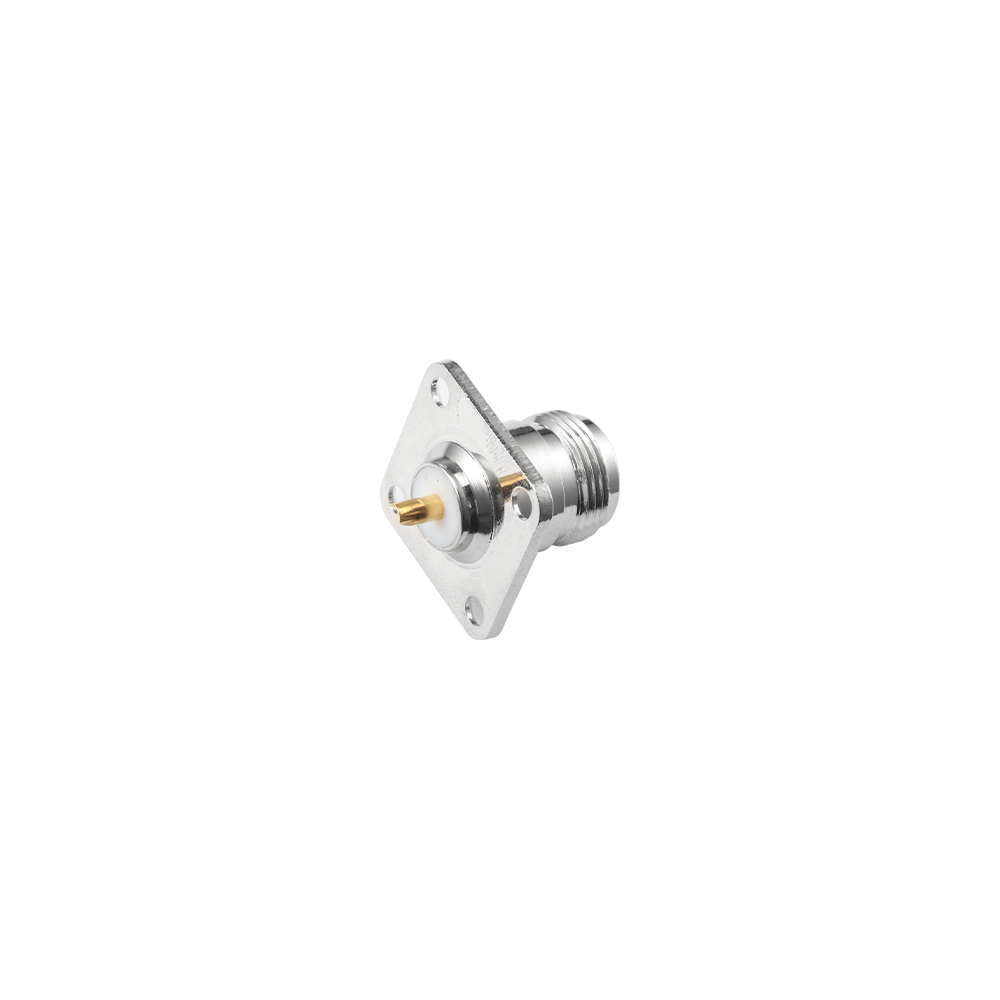

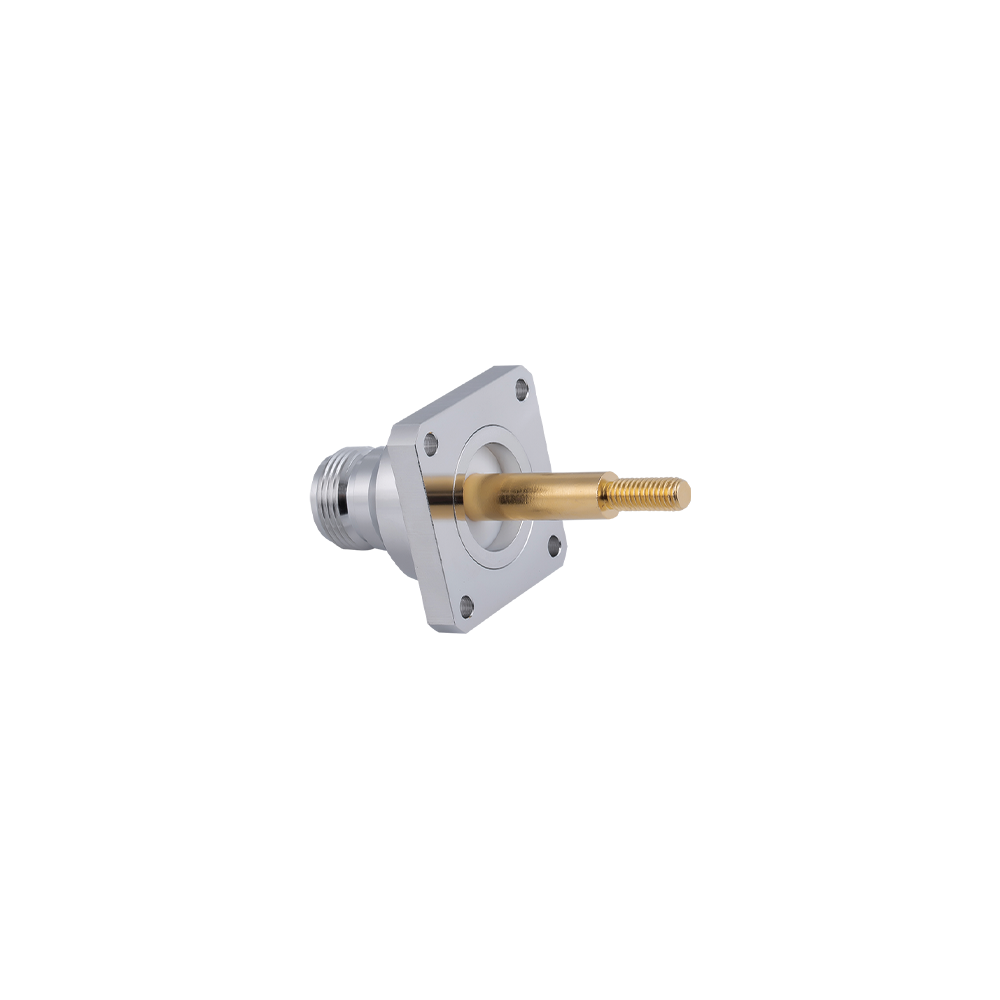

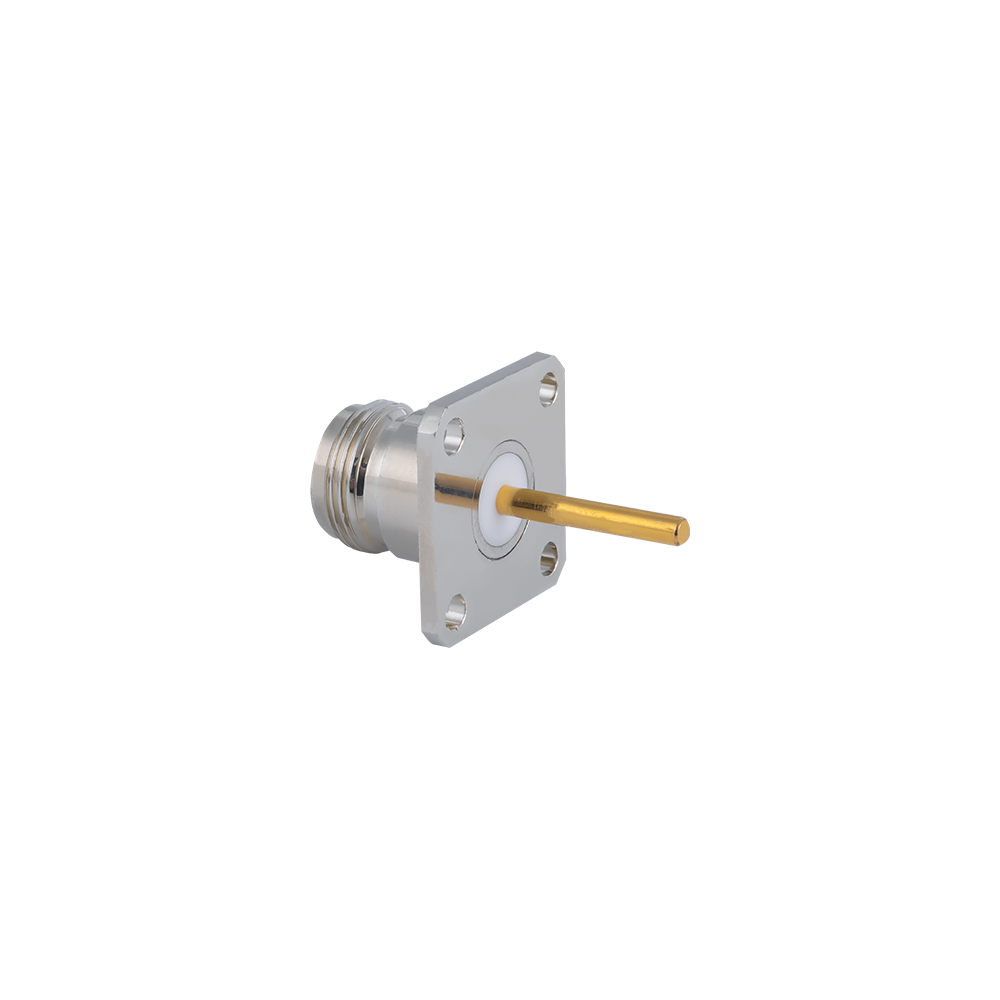

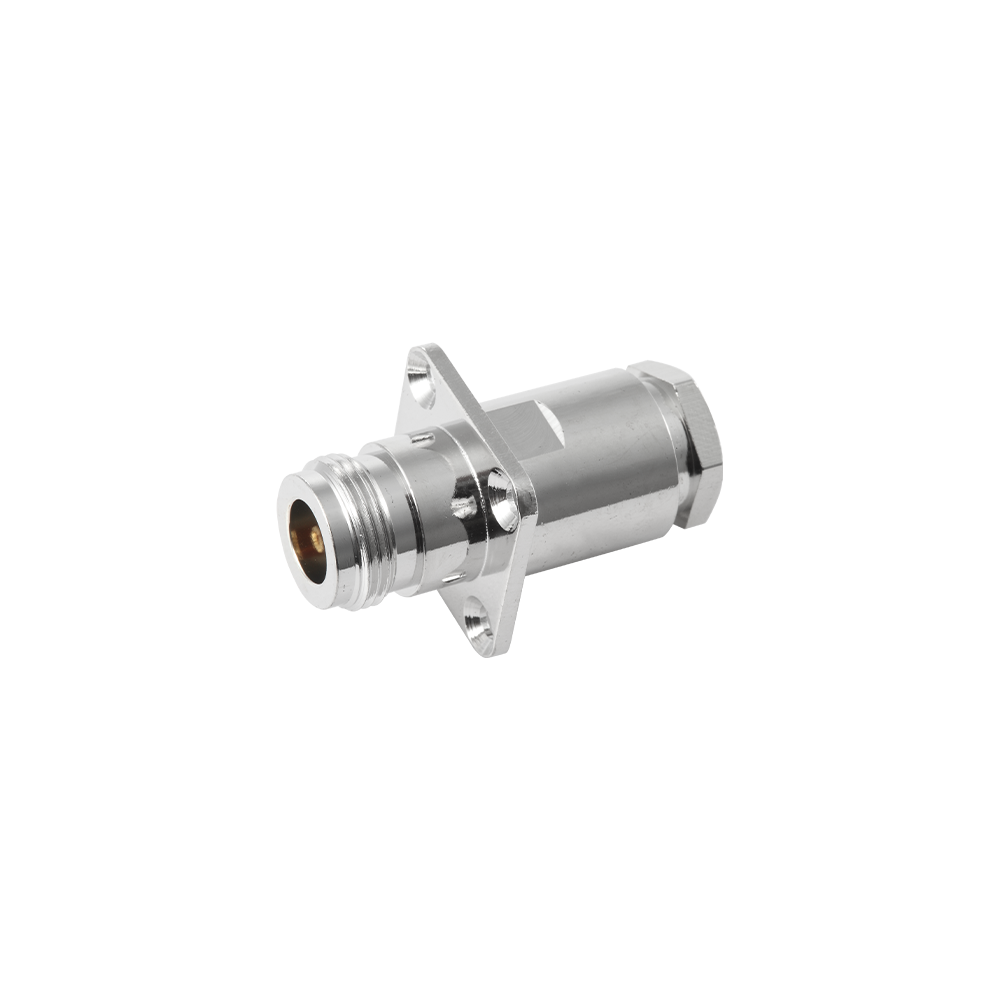

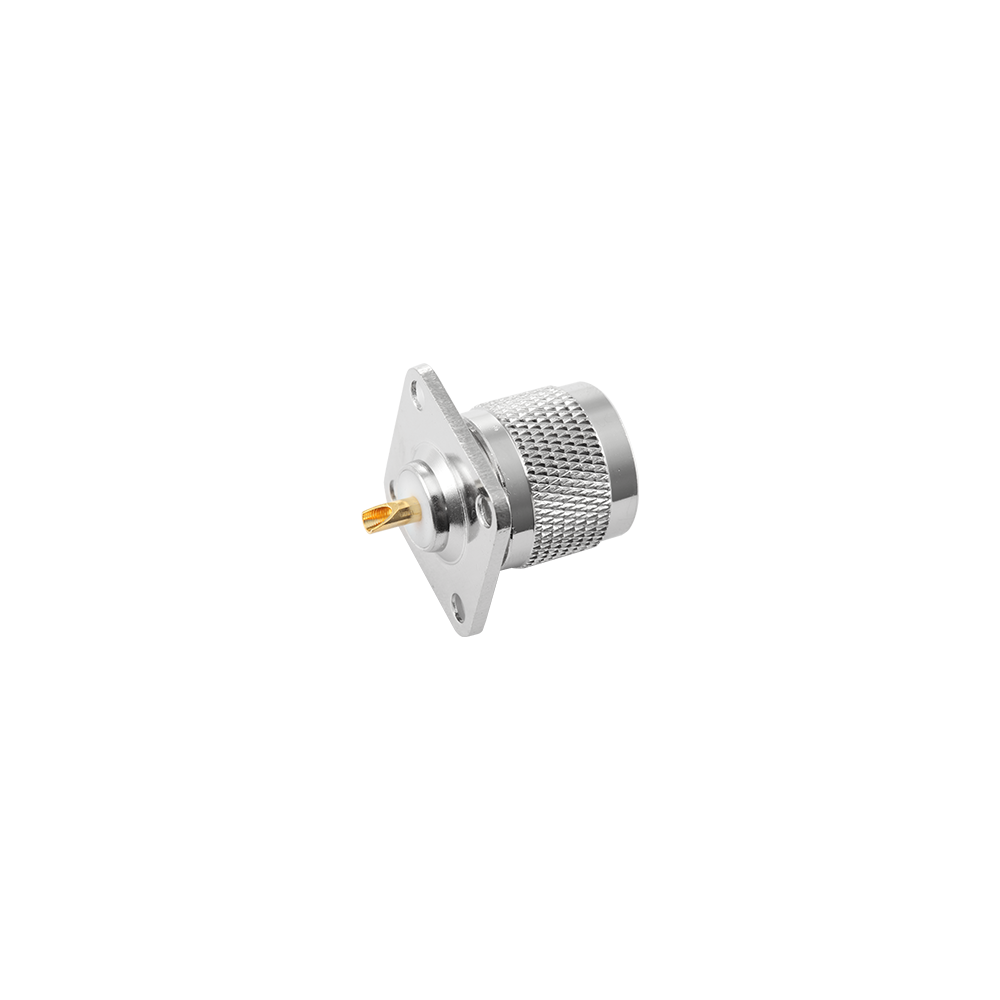

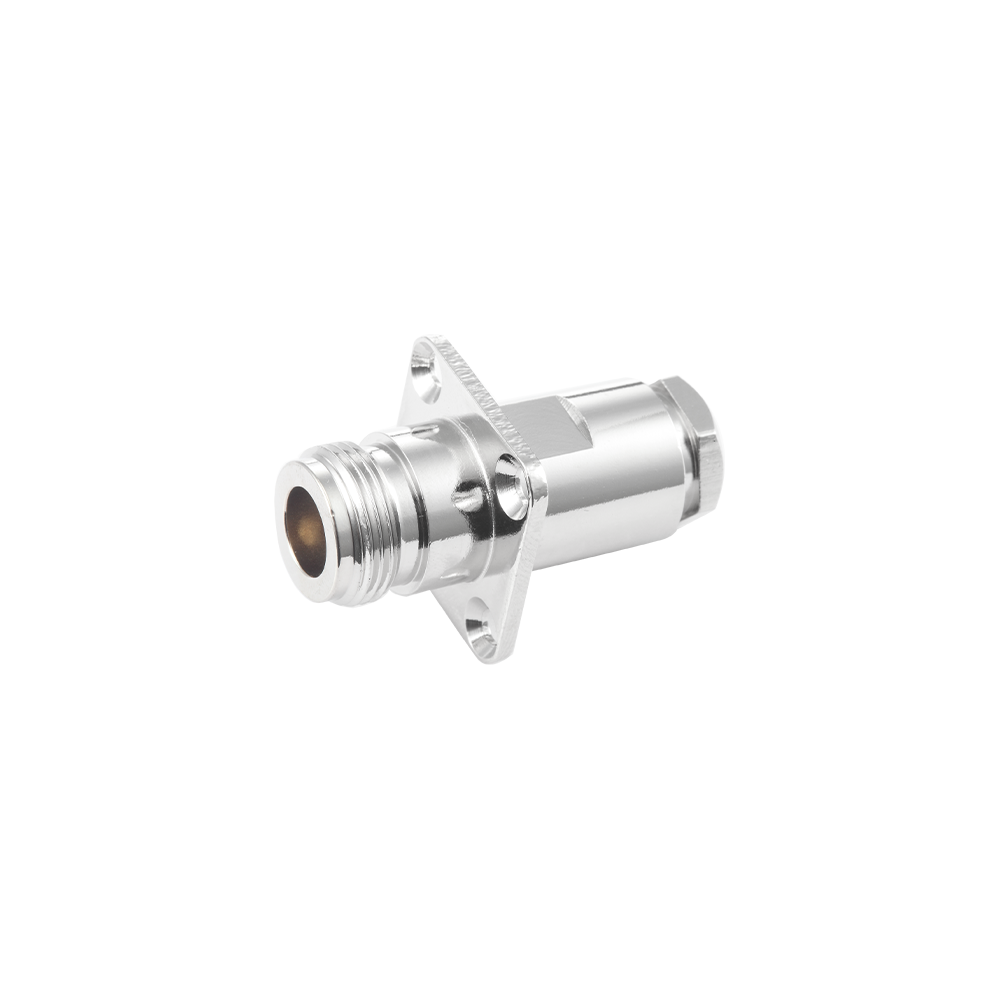

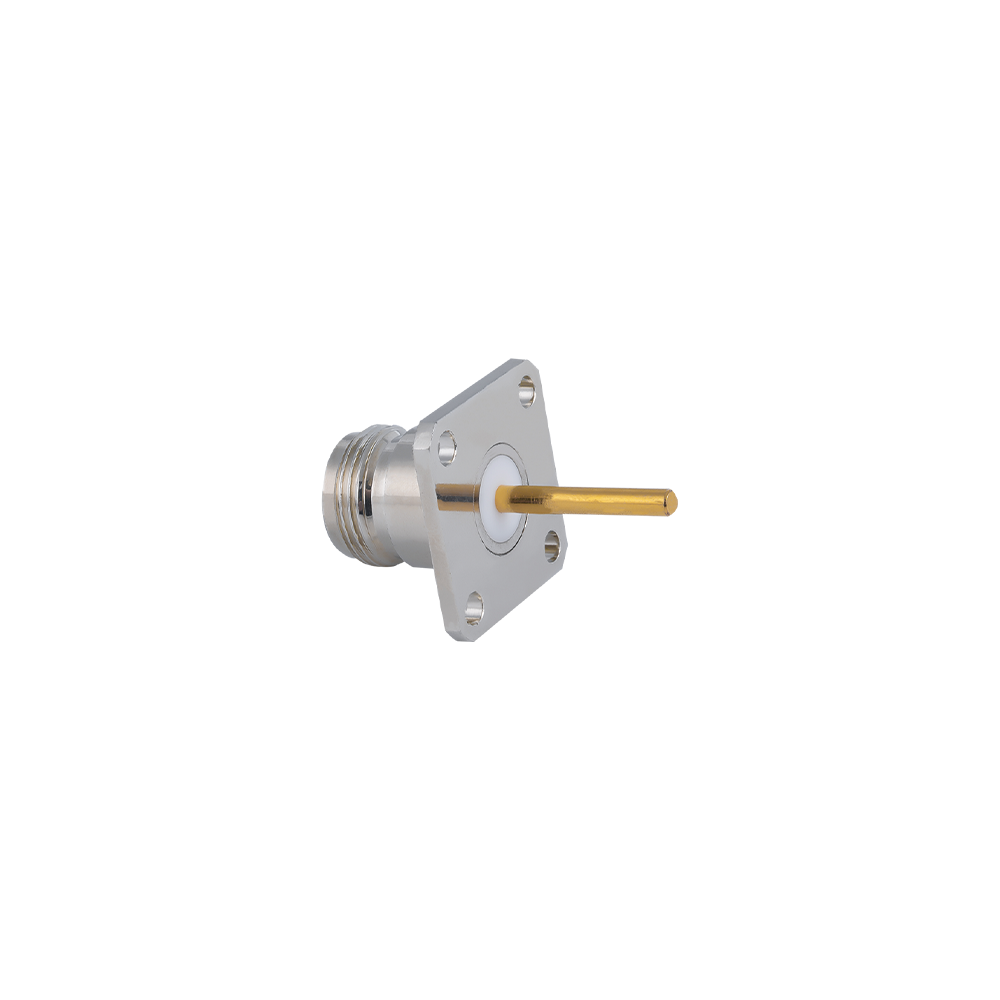

N型法兰安装连接器

产品简介
N型法兰安装连接器是地球站、雷达天线座圈、户外通信方舱及各类设备机箱的首选面板馈通解决方案——适用于面板射频端口须承受持续机械载荷、户外气候侵蚀和振动量级超出单孔螺母安装承载能力的应用场合。相较于TNC或SMA，N型连接器更大的体部直径为面板接口提供了天然更高的机械力臂优势；法兰方式的多点固定进一步强化了这一优势。
50Ω和75Ω两种阻抗版本的N型法兰安装连接器，可在从75Ω有线电视（CATV）广播分配前端设备到50Ω雷达和通信基站的广泛应用场合中，承担外部天线或电缆基础设施与设备内部射频电路之间的信号分界功能。精诚电子法兰安装系列在法兰安装面平面度和穿体孔同轴度两项关键参数上严格管控——这两项参数直接决定面板接口处的驻波比性能和安装的长期机械可靠性。

核心特性
•提供四孔方形法兰和双孔两种固定形式；法兰尺寸符合行业标准面板冲孔图，可直接替代现有面板设计，降低二次开发成本。
•50Ω和75Ω版本共用同一法兰安装体平台——系统设计师可在混合阻抗面板布局中统一指定一种连接器系列。
•后端端接可选焊杯、焊针、压接和PCB焊脚，所有端接方式均在PCB或电缆接口处维持规定的50Ω或75Ω特性阻抗。
•可配置硅胶或EPDM O形圈/密封垫圈用于IP65或IP67防护等级安装，户外安装可选不锈钢紧固硬件套件。
•工作温度范围-55℃至+155℃（标准型）；PE介质电缆版本-40℃至+85℃。
•耐腐蚀体选项：三金属镀层黄铜（标准，72小时盐雾）、钝化不锈钢（96小时以上盐雾）、阳极氧化铝（户外重量敏感机箱）。

优势
•精诚电子质量管理体系同时通过ISO9001和GJB9001A认证，要求每批次法兰安装连接器随附涵盖法兰面平面度、穿体孔同轴度和螺纹规检查的检验记录。该文件可按需提供给客户，并被主承包商接受作为来料质量验证依据。
•N型法兰安装75Ω版本在通用连接器分销商处的库存率远低于50Ω版本。精诚电子将两种阻抗均列入标准目录，缩短需要两种阻抗的设备集成商的采购周期。
•定制法兰钻孔图、加长体长度及非标后端端接组合作为工程特殊件提供，交期3～4周，由精诚电子自有工装和CNC加工能力支撑。

应用场景
•有线电视和广播信号分配前端设备后面板（75Ω）
•卫星通信地球站天线馈电切换面板
•户外基站射频拉远单元（RRU）射频接口面板
•军用外场通信方舱和指挥所射频配线面板
•功率放大器和低噪声放大器模块射频输入/输出面板端口

常见问题
问：是否有适用于加压波导或同轴线系统的N型法兰安装连接器？
答：有。带气密密封（中心接触件玻璃-金属密封）的版本作为工程特殊件提供，用于加压传输线接口。请在询价时注明所需气体类型、工作压力和验证压力。
问：N型法兰连接器PCB直接安装时推荐哪种后端端接方式？
答：PCB直接安装推荐使用焊针（通孔PCB焊脚）后端端接。N型体本身刚性较好，但对于需要承受超出焊点承载能力的电缆拉力的PCB组件，应选配带附加接地固定脚或安装支脚的版本。请联系我方工程团队获取具体PCB安装版本图纸。
问：是否可以提供用于MRI临近安装的无磁性（非铁磁）材料版本？
答：可以。铝合金和奥氏体不锈钢体版本均为无磁性材料，适用于MRI临近或低磁场环境。订购时请注明应用场合及磁导率要求。

温度范围	-55～+155℃；PE 线缆：-40～+85℃
特性阻抗	50Ω、75Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.2dB（6GHz）
电压驻波比	直式：≤1.15/6GHz 弯式：≤1.25/6GHz
耐用插拔次数	≥500 次
