BNC型螺母安装终端连接器

产品简介

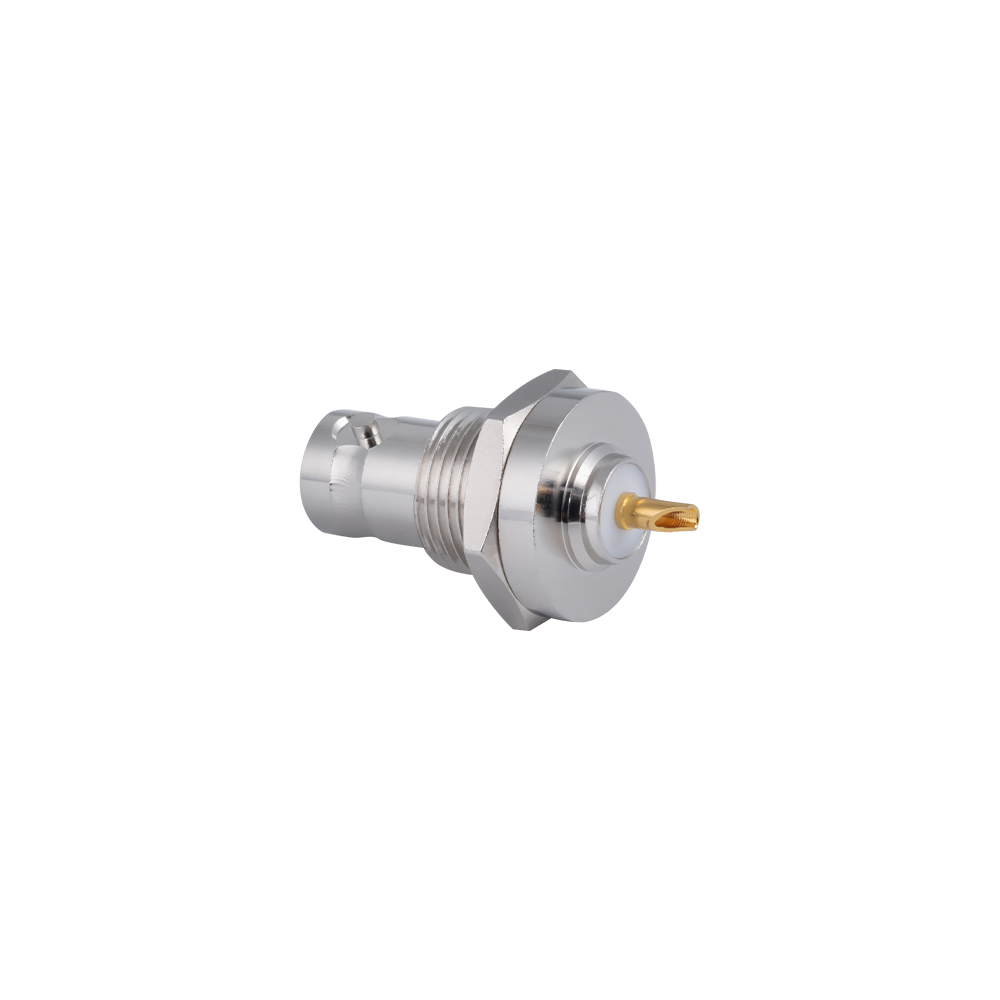

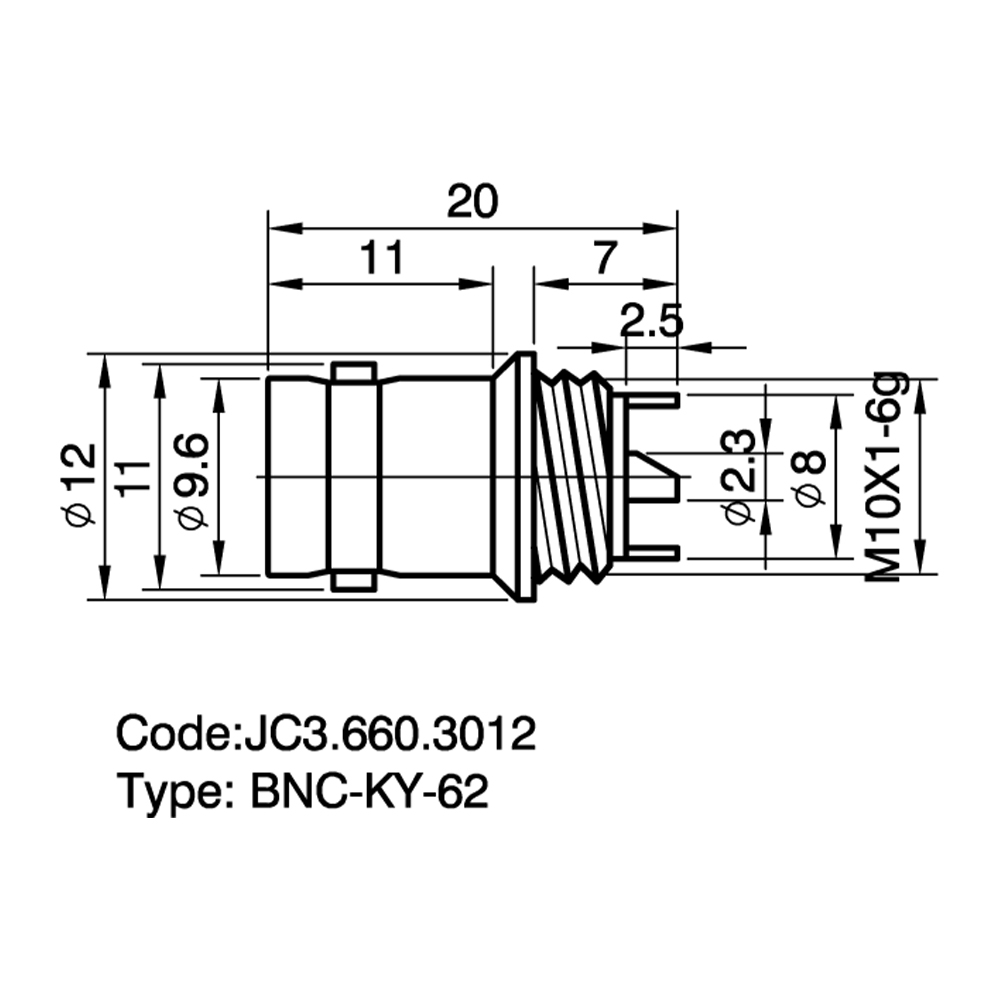

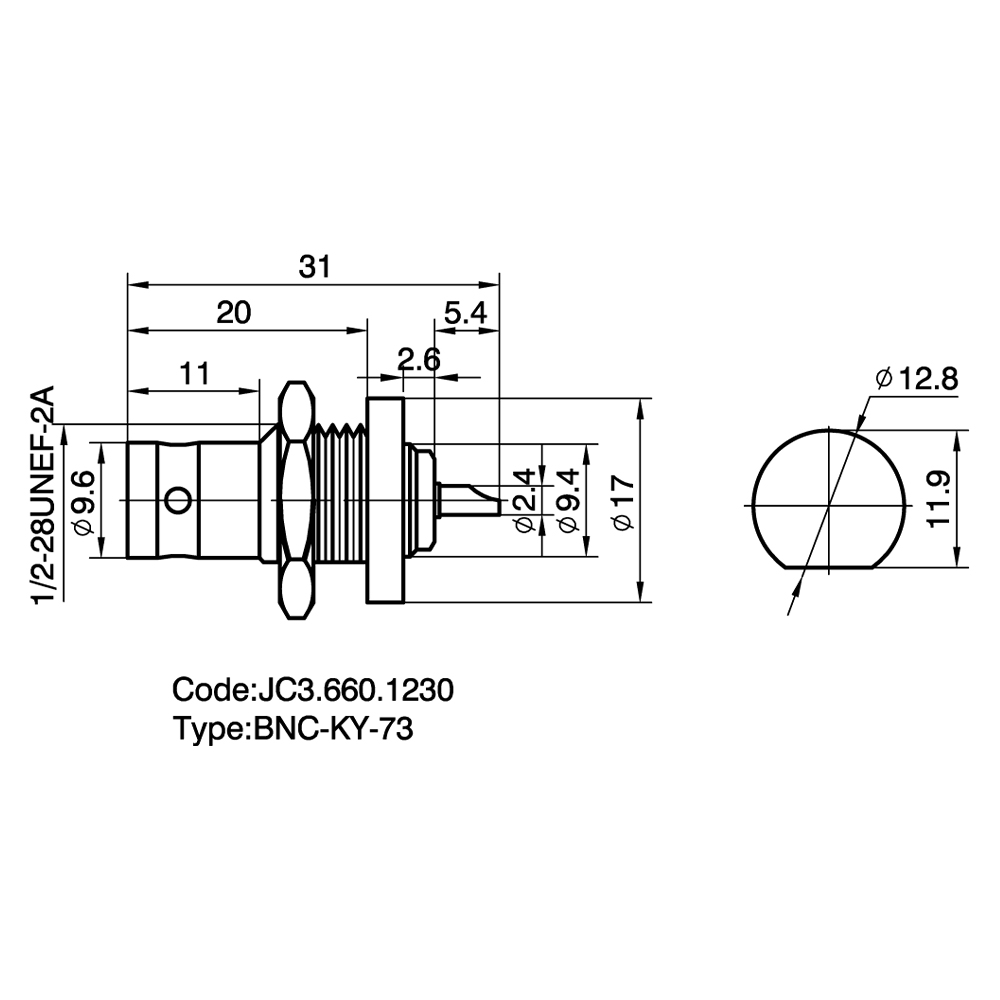

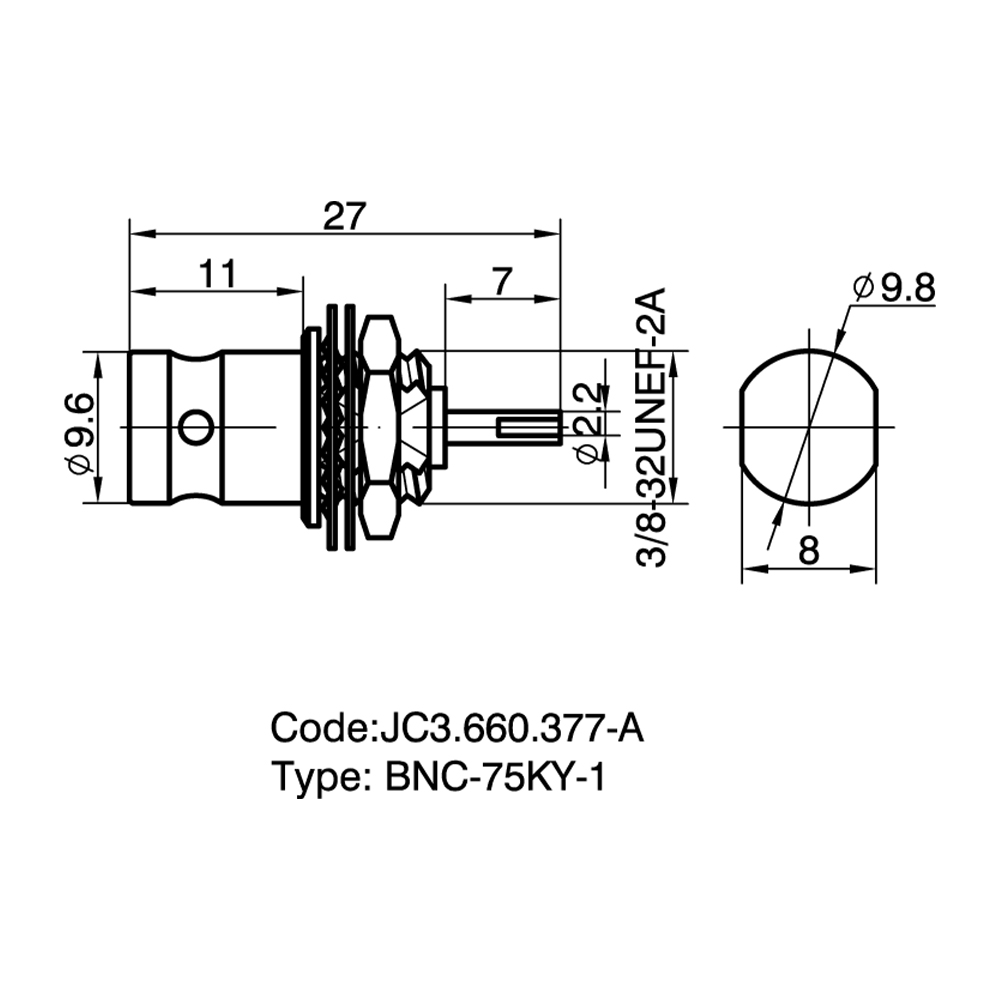

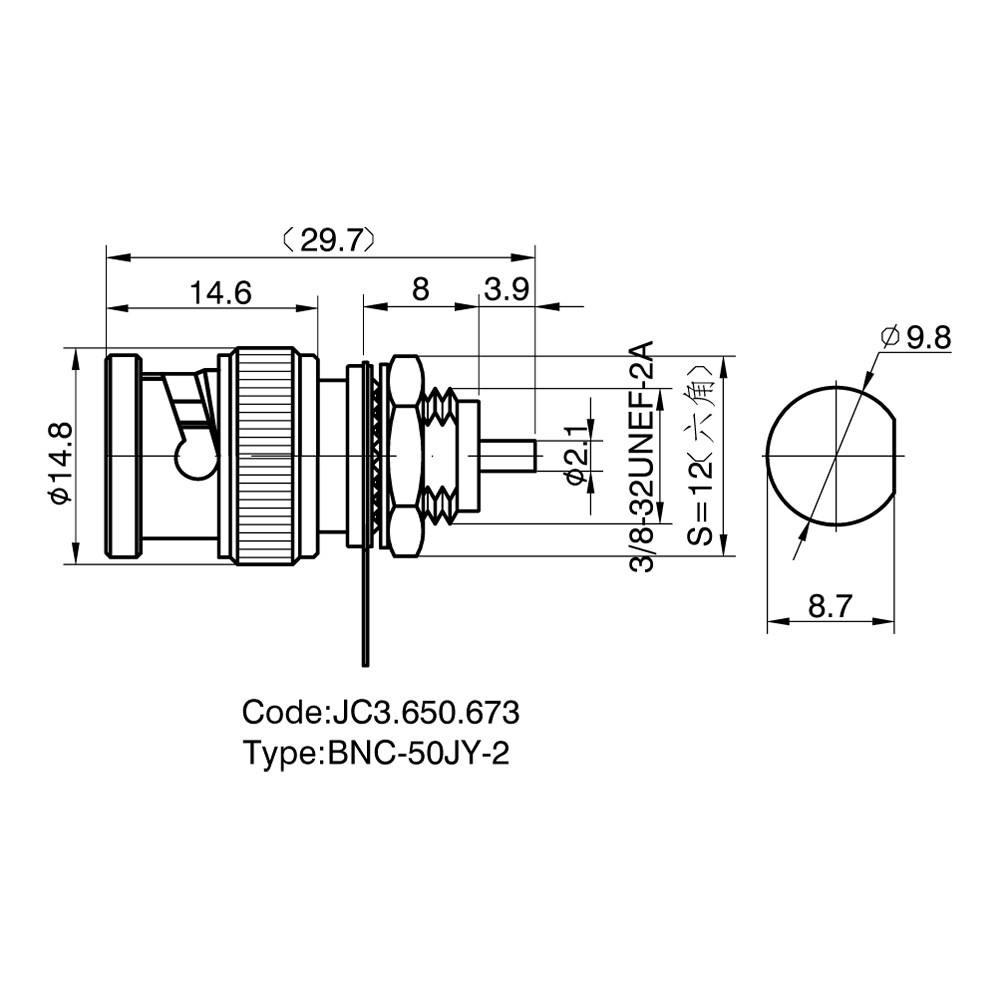

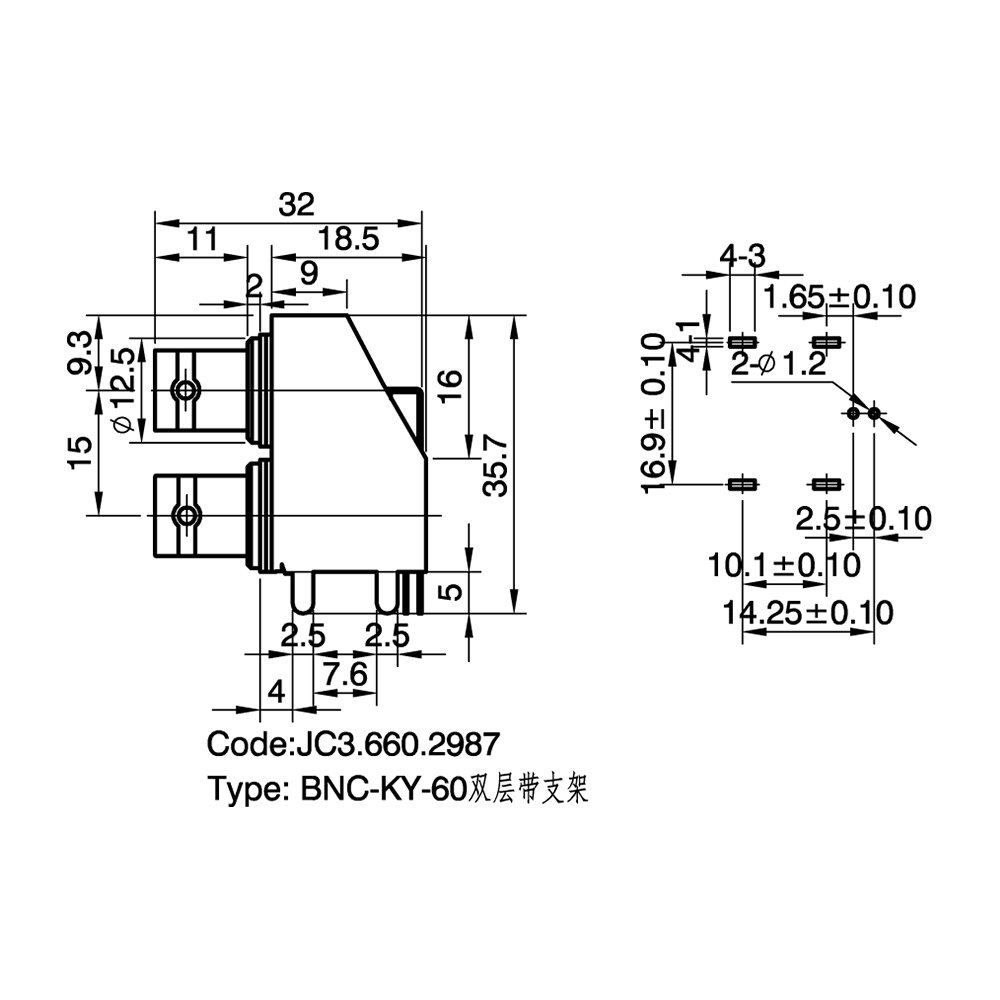

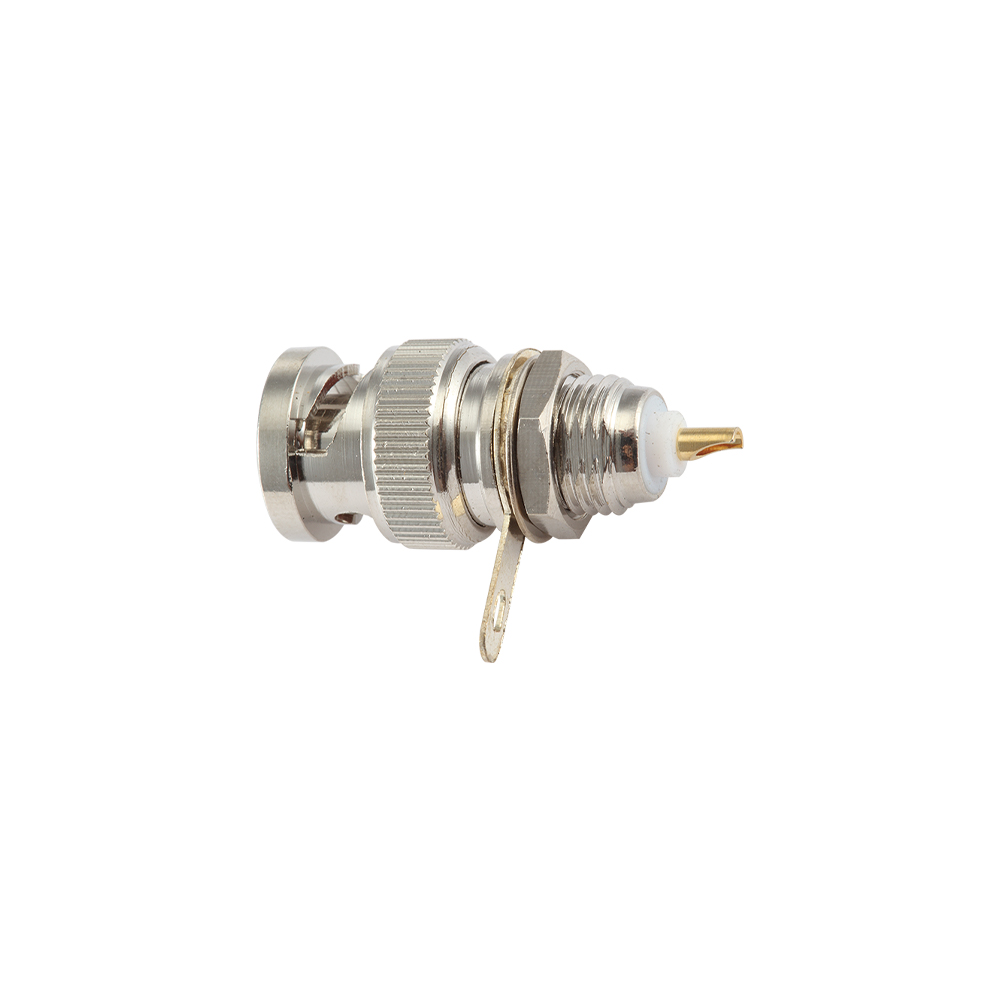

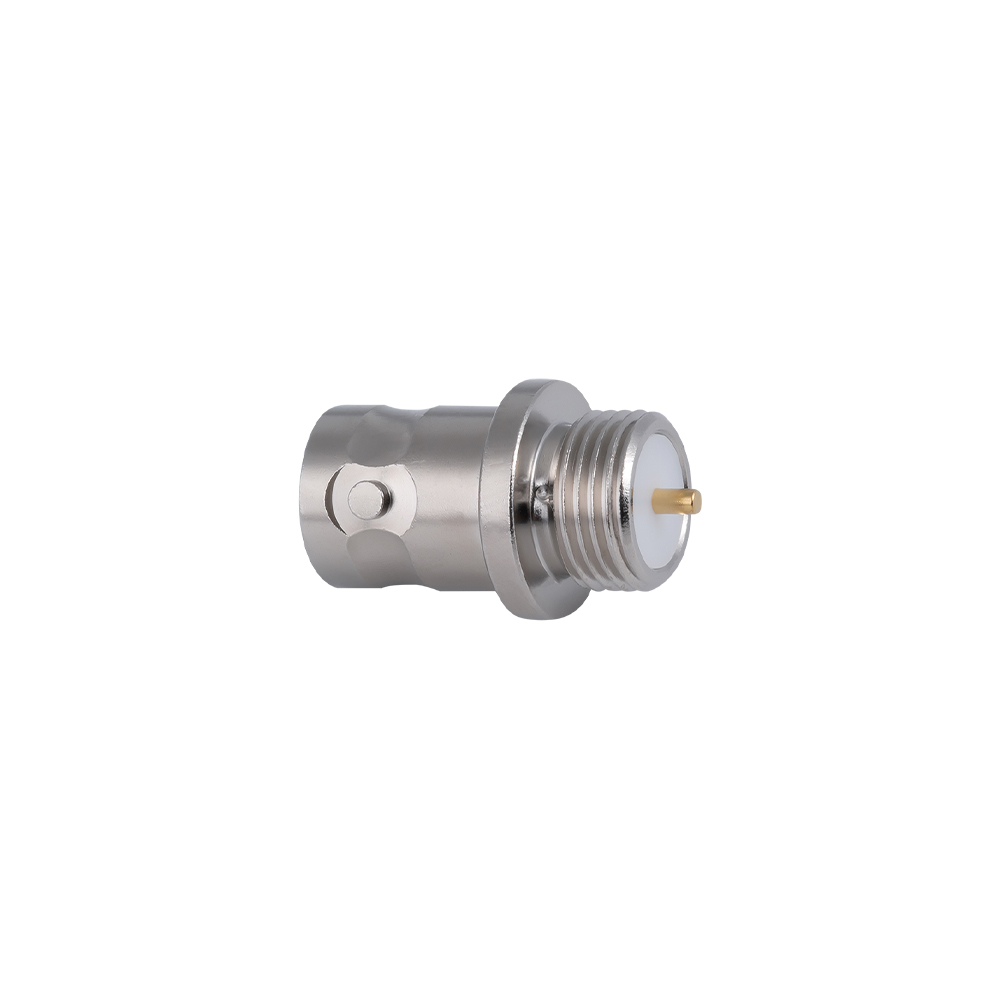

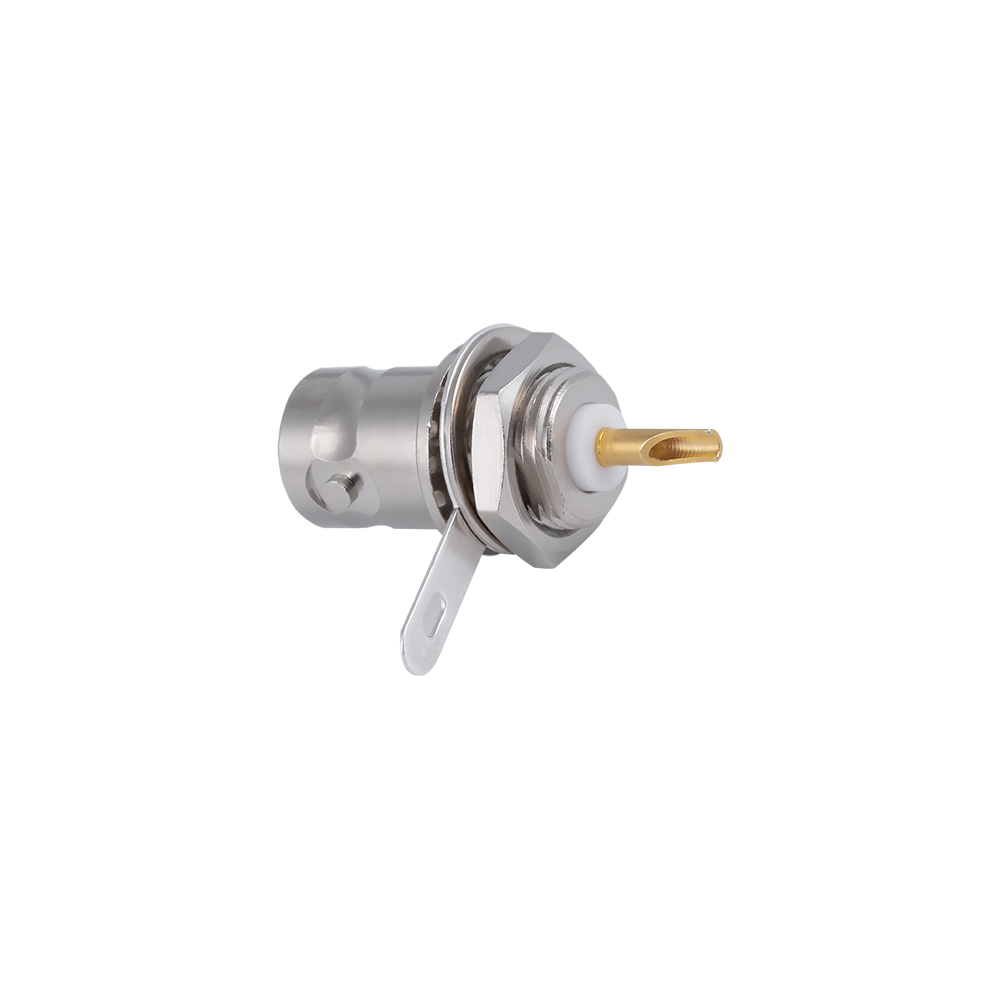

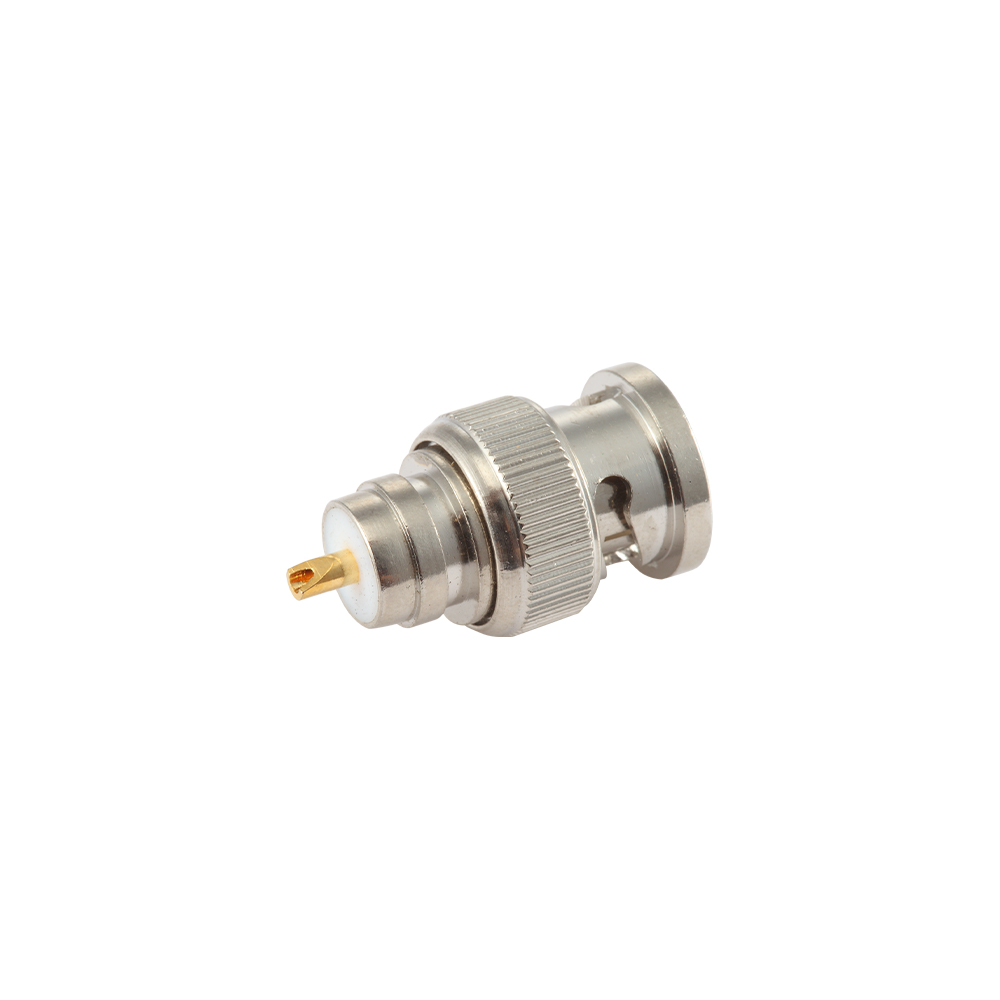

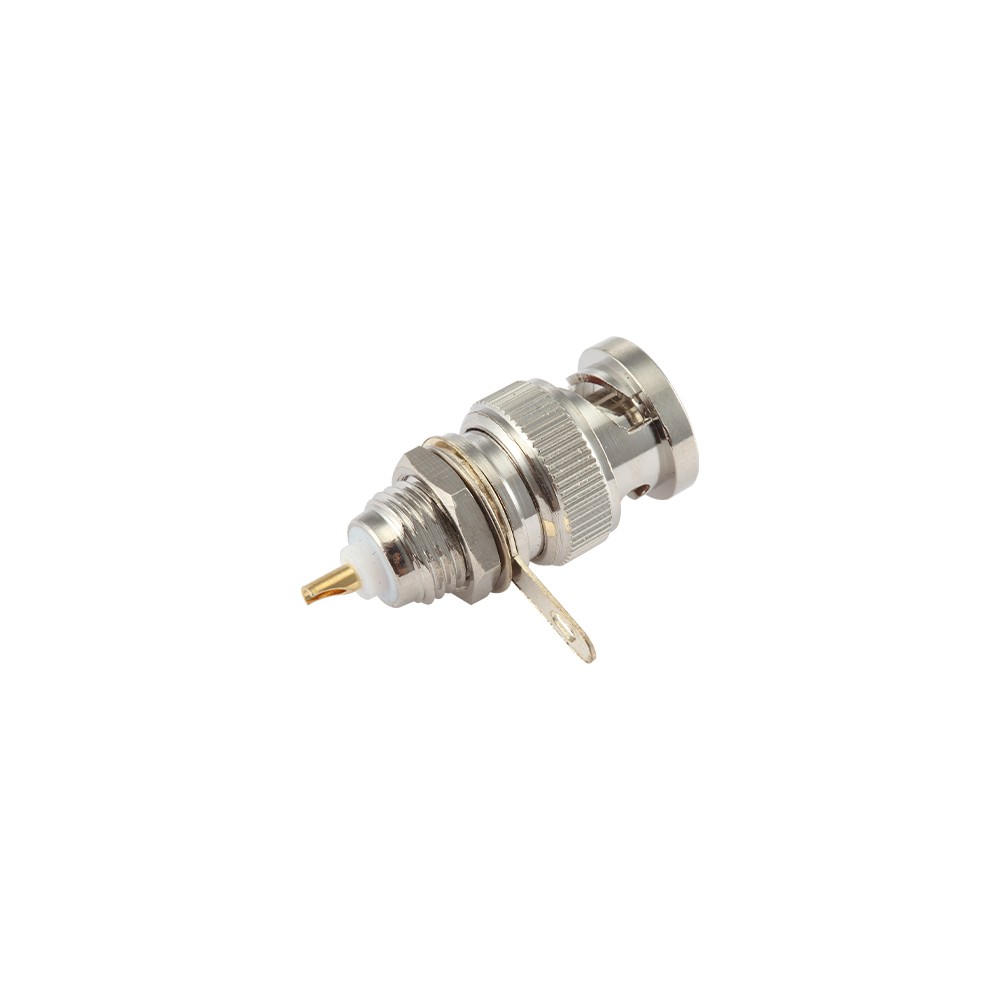

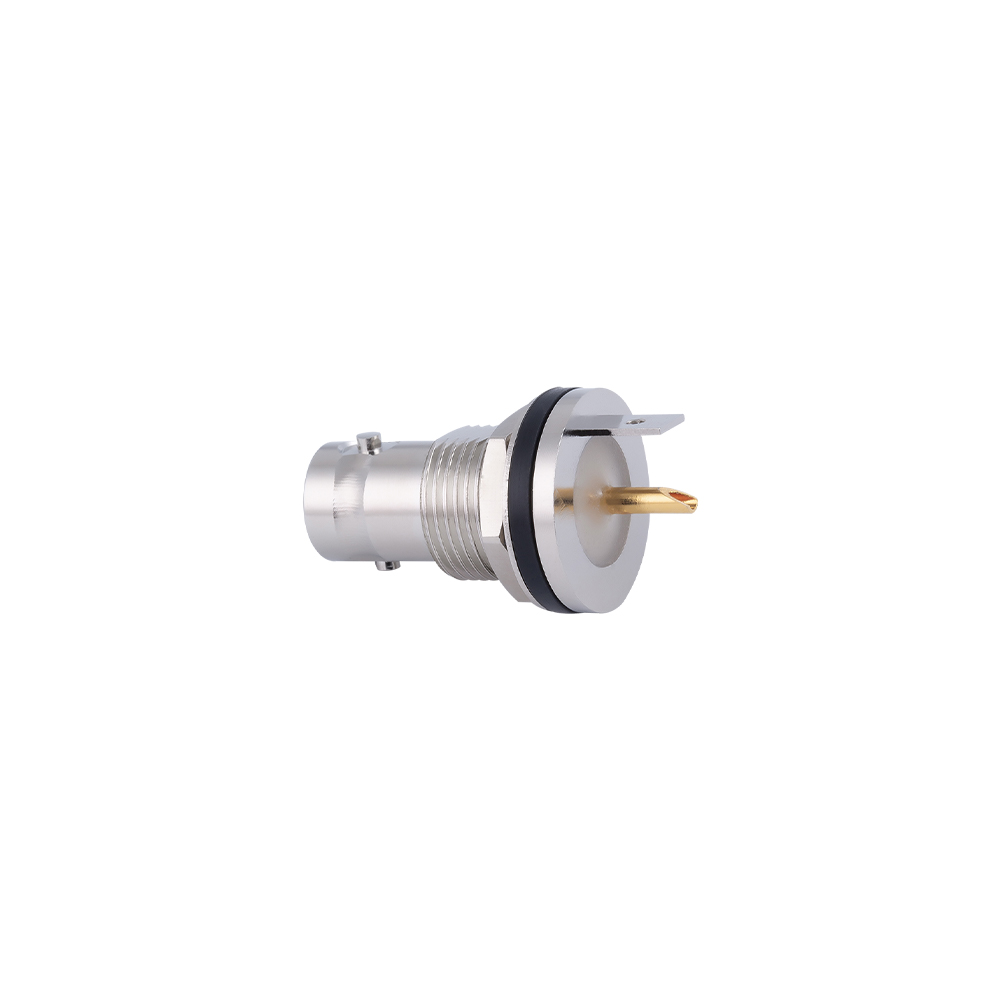

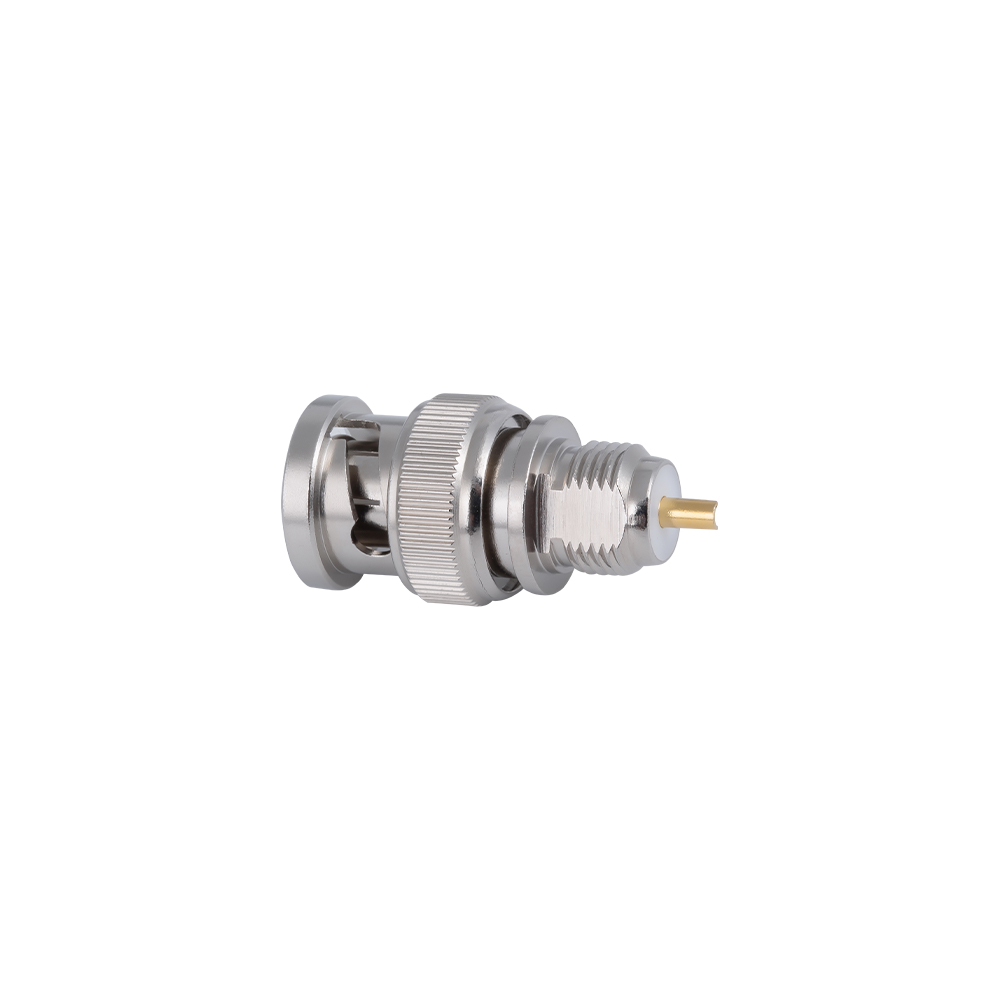

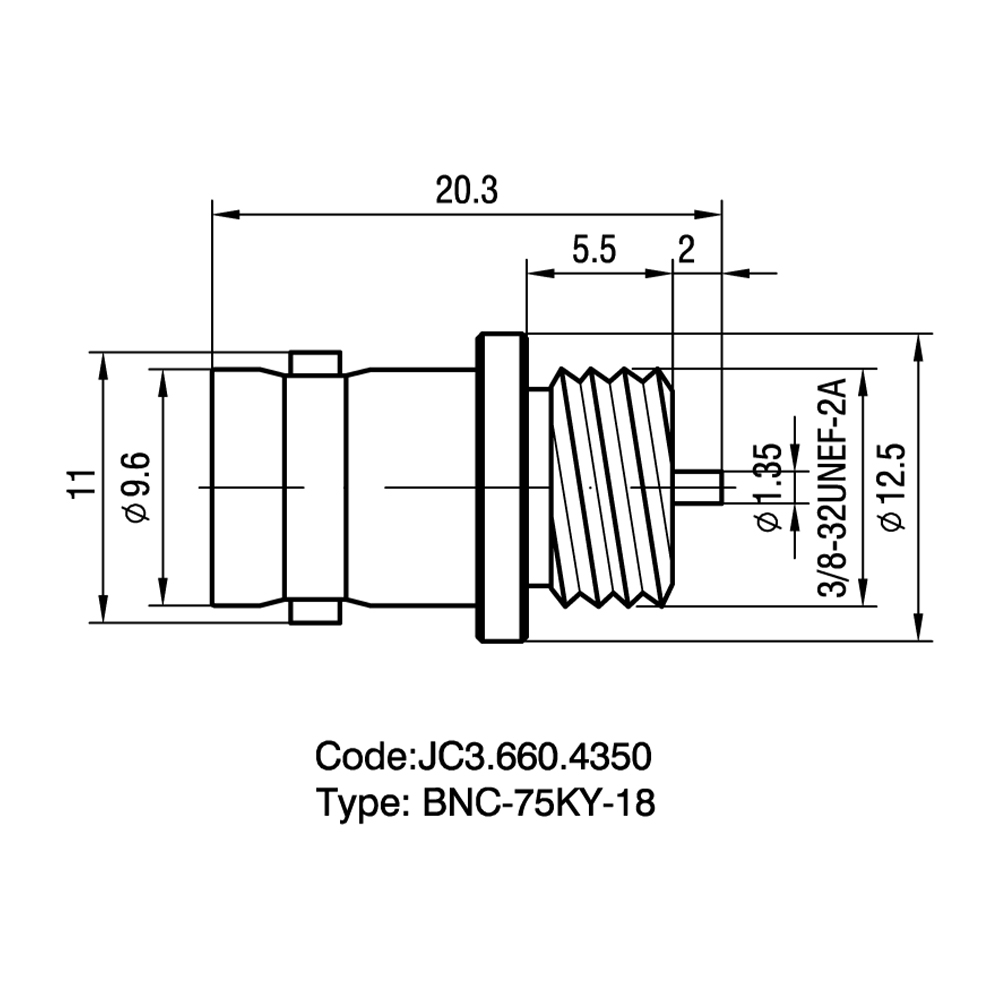

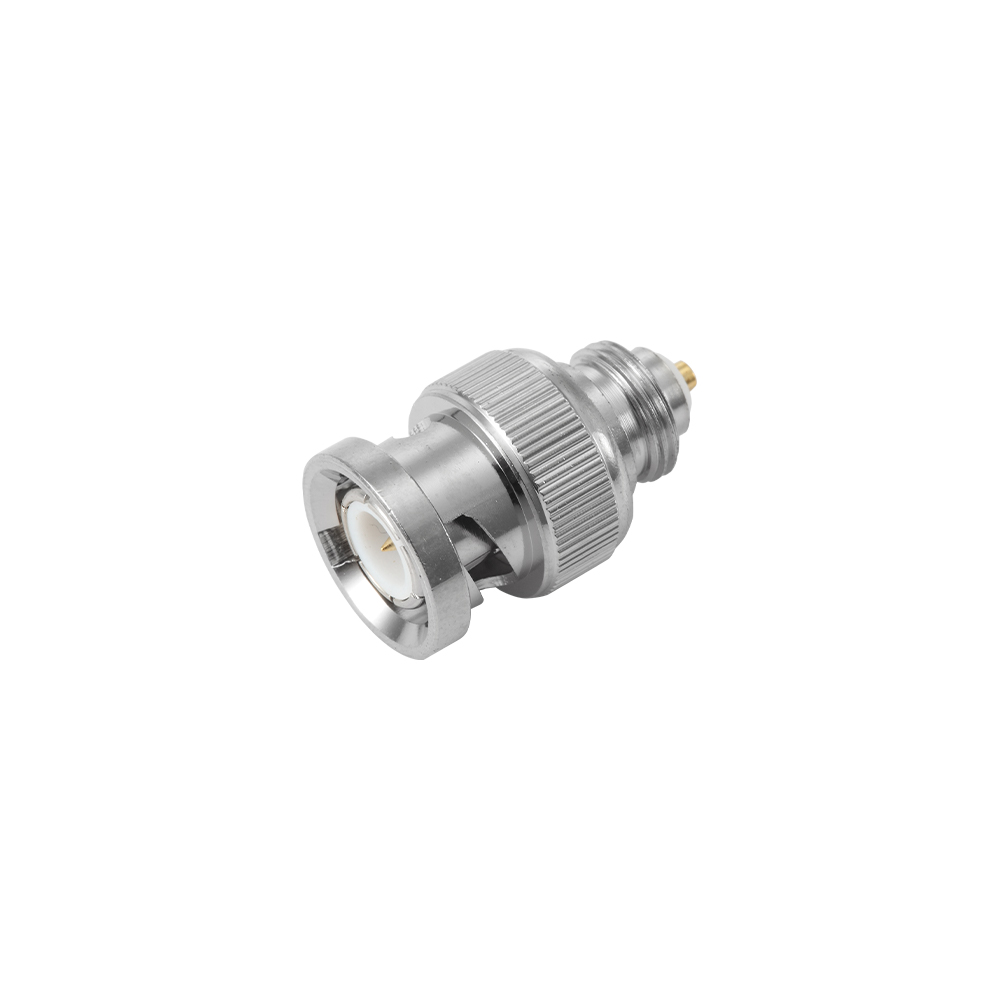

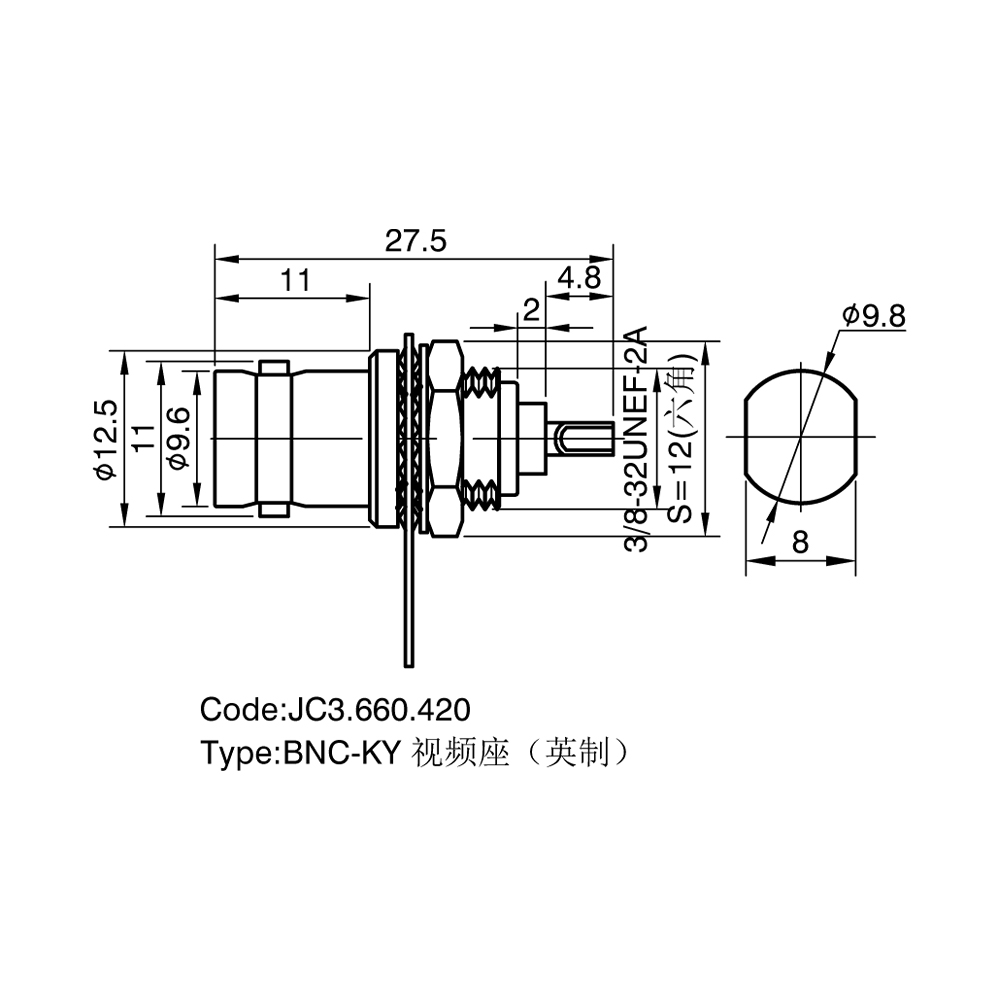

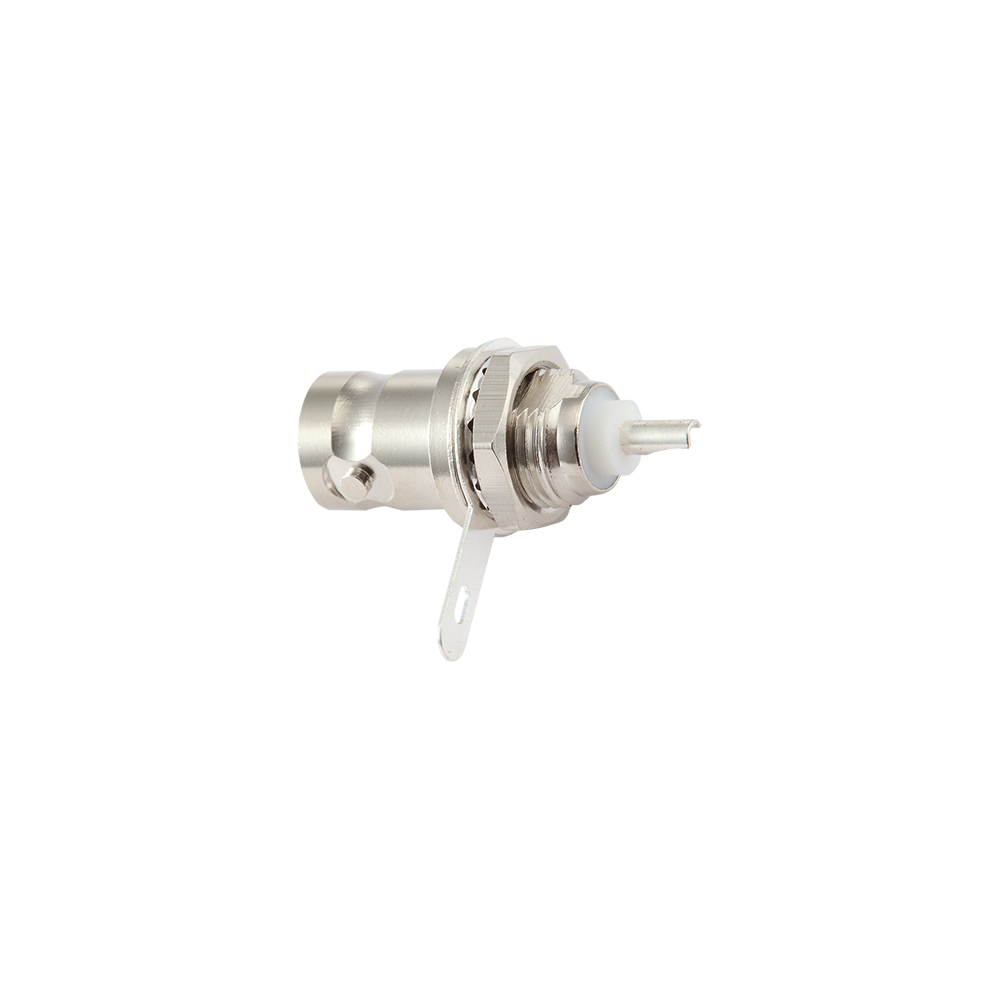

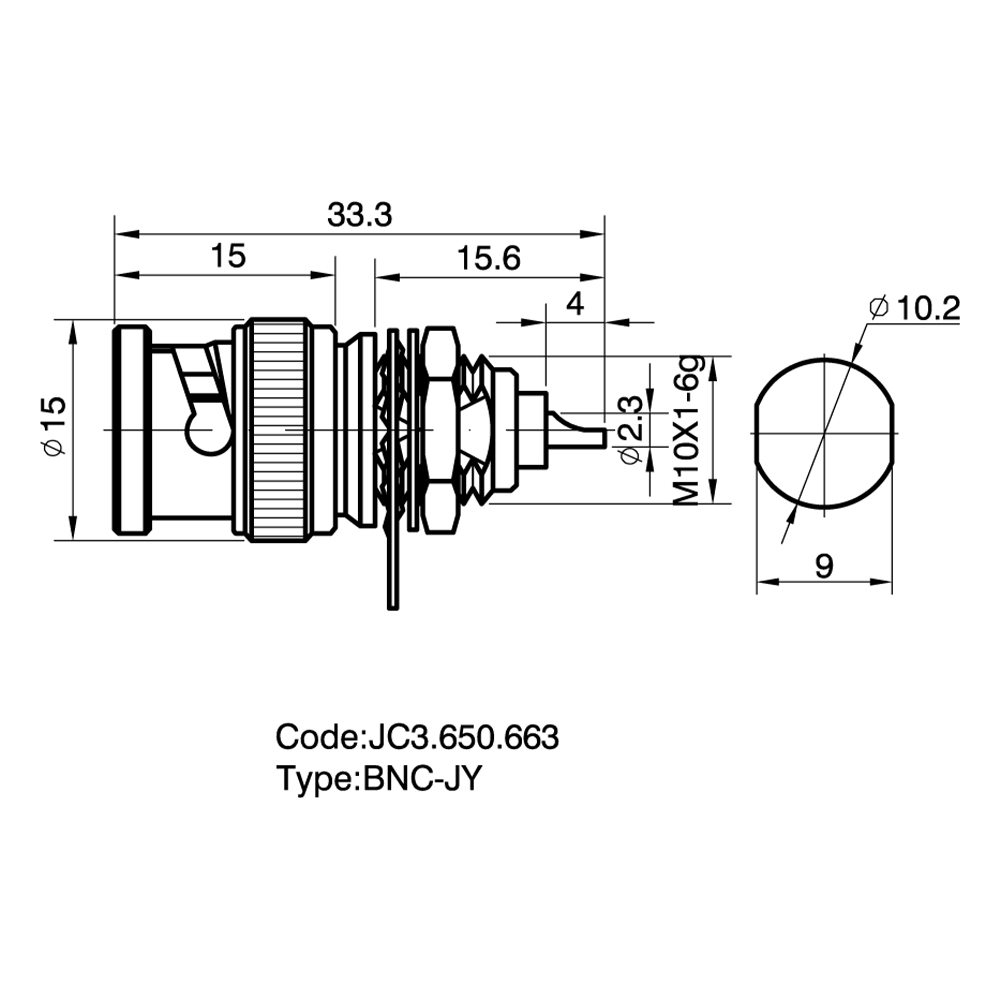

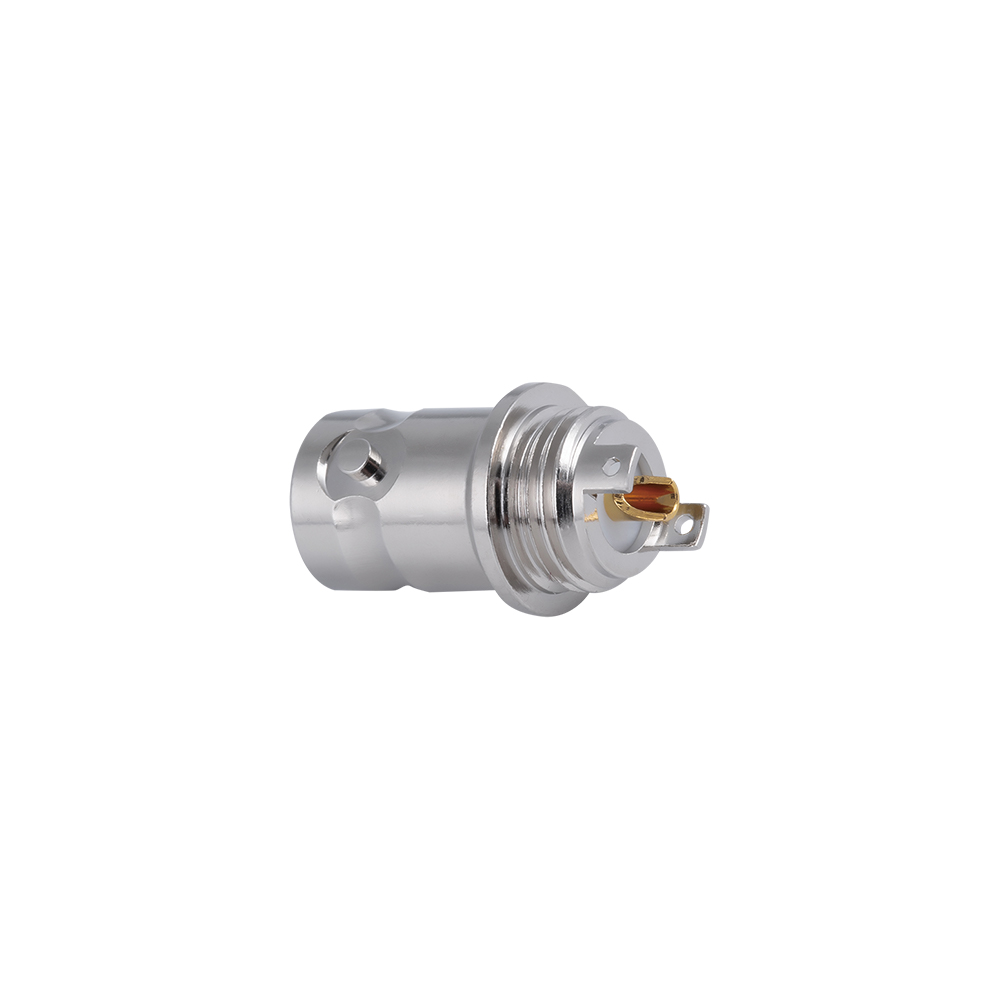

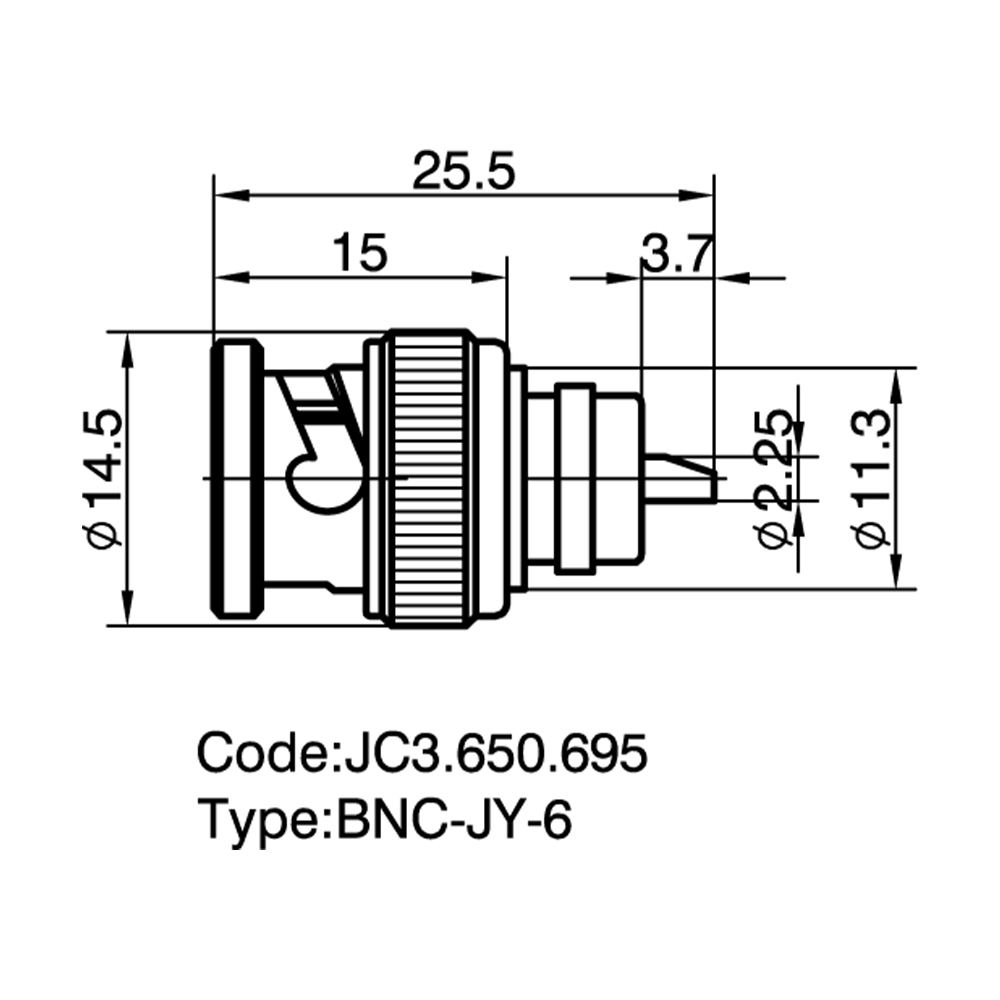

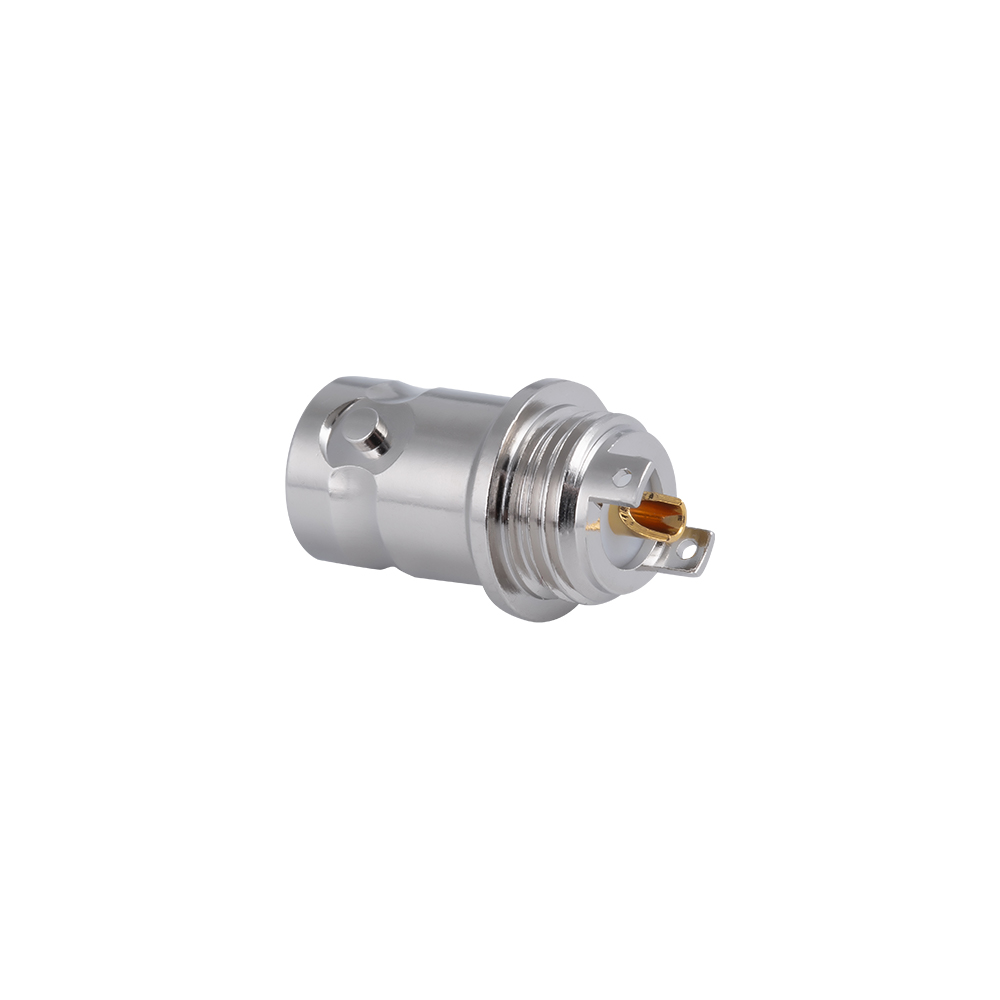

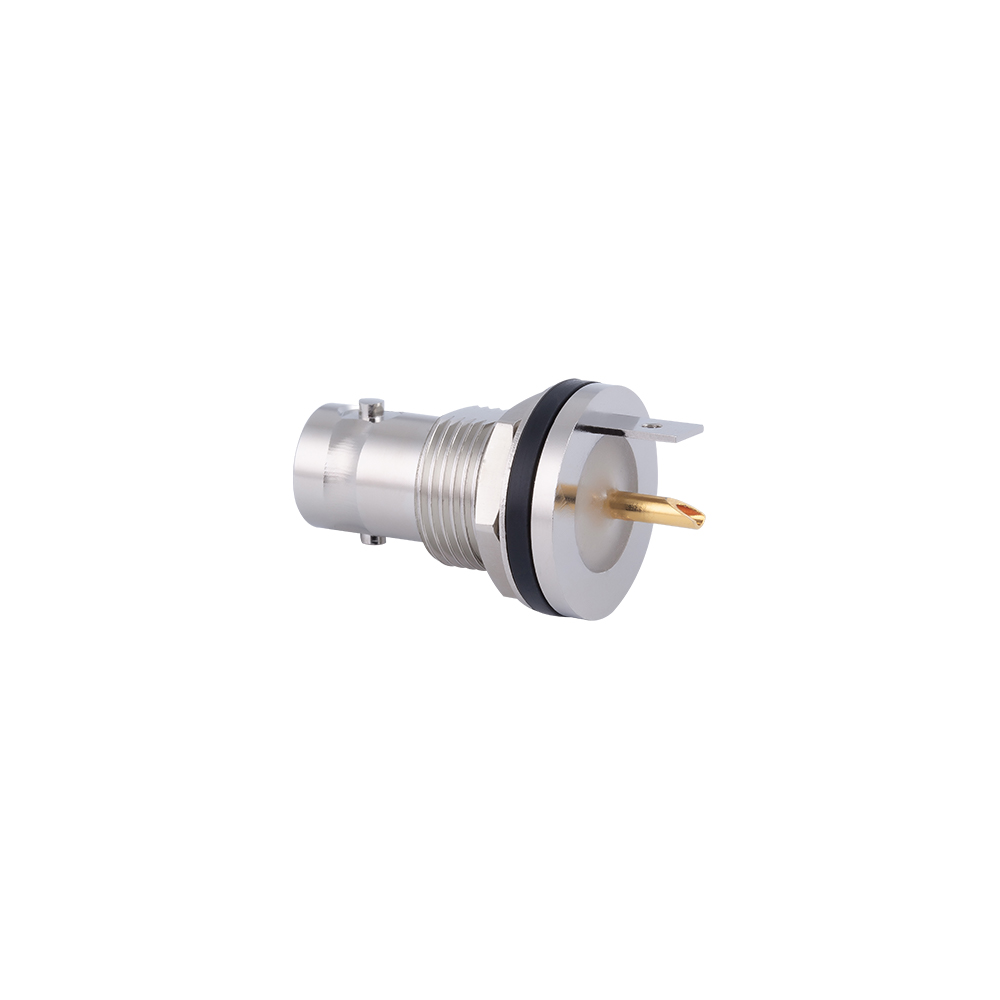

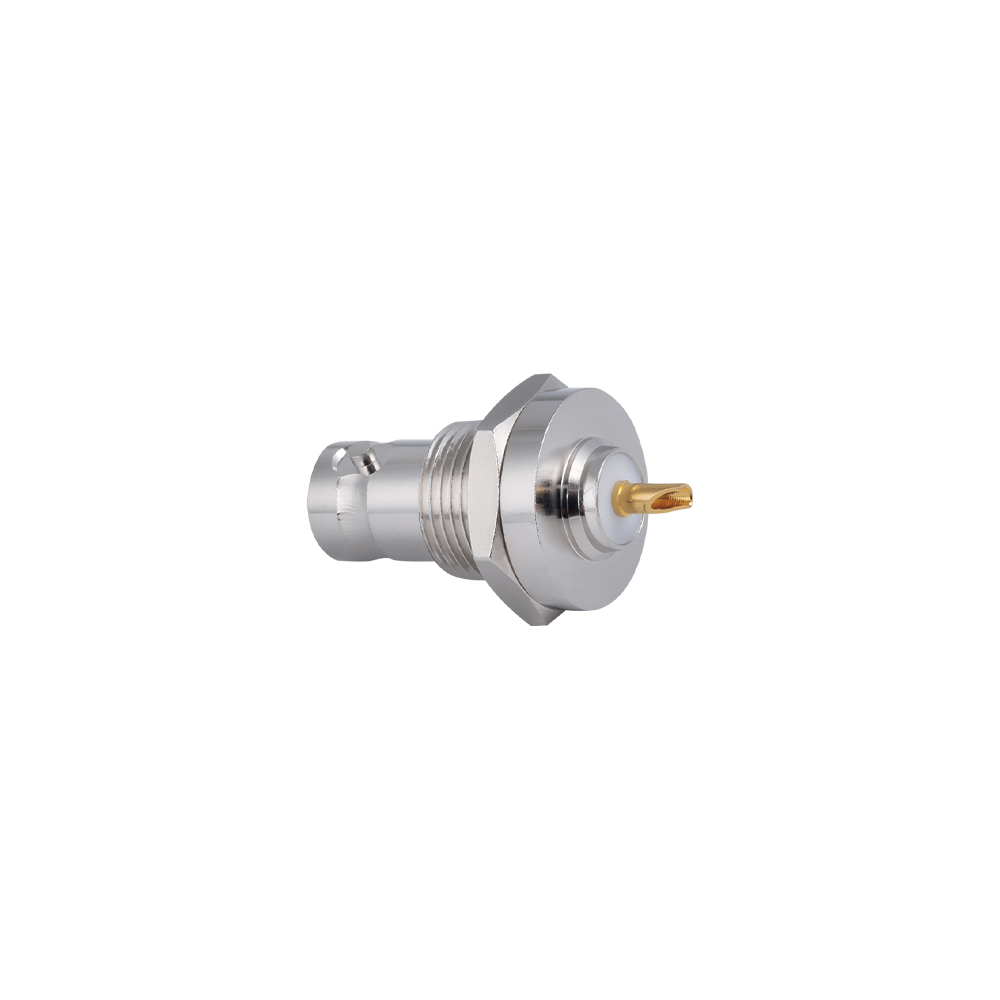

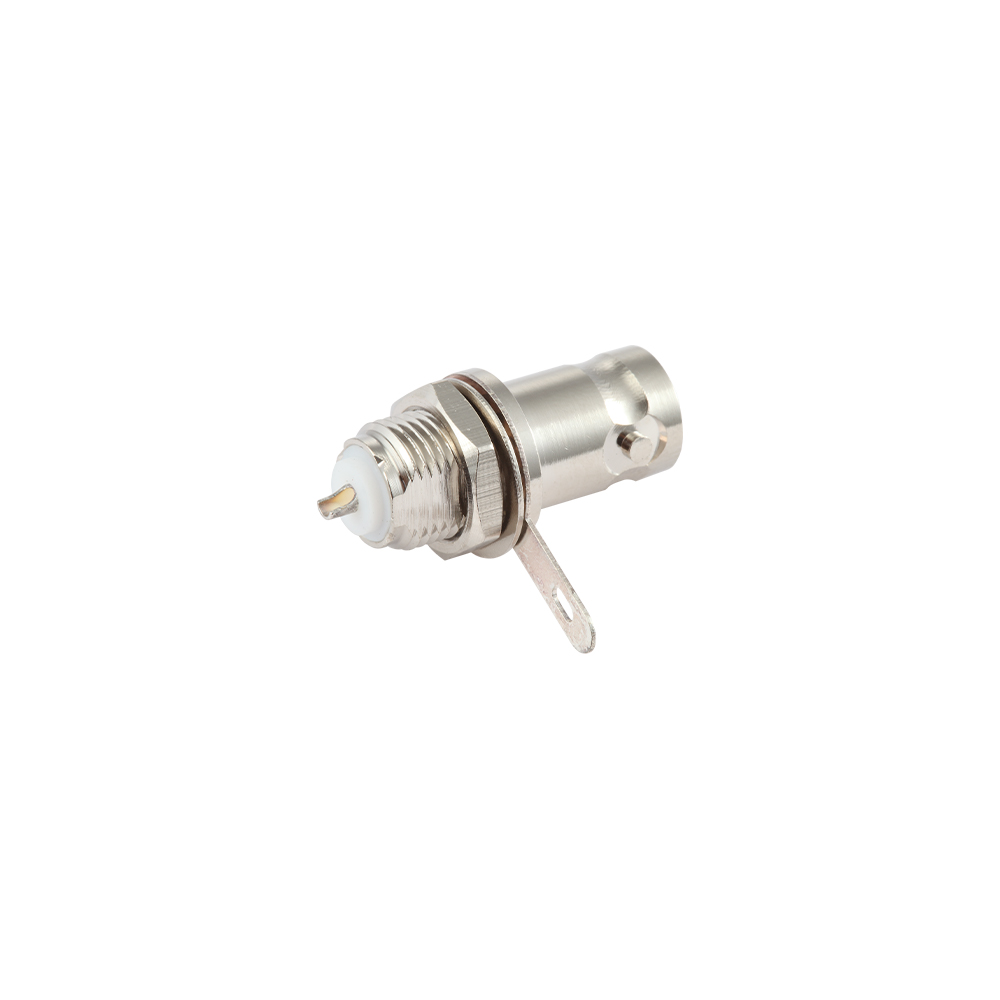

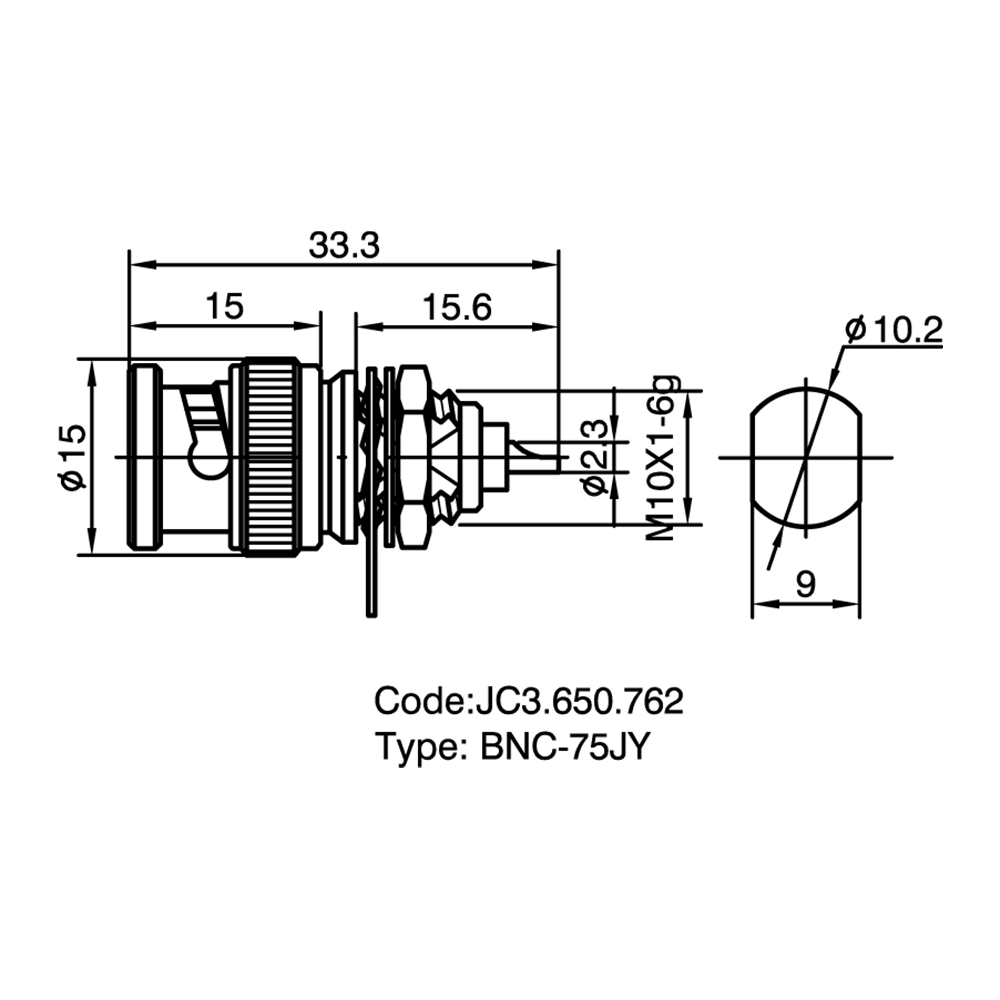

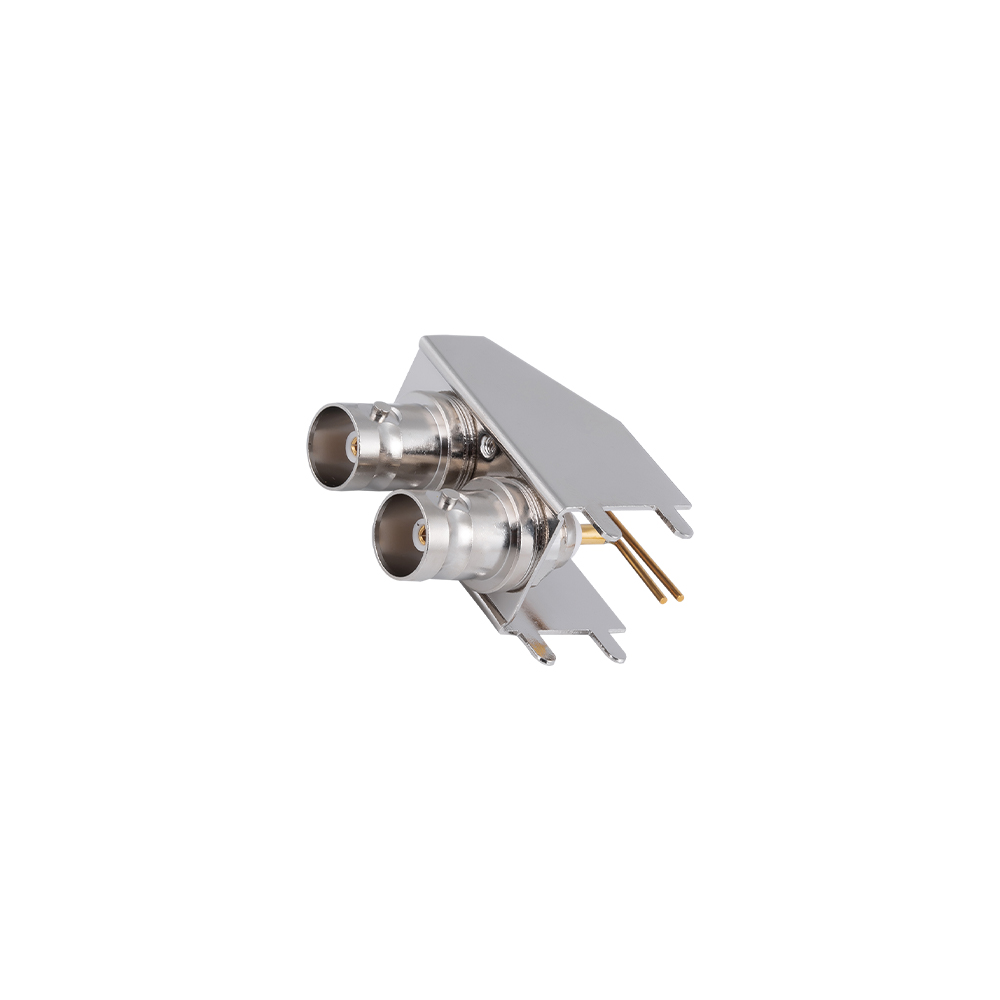

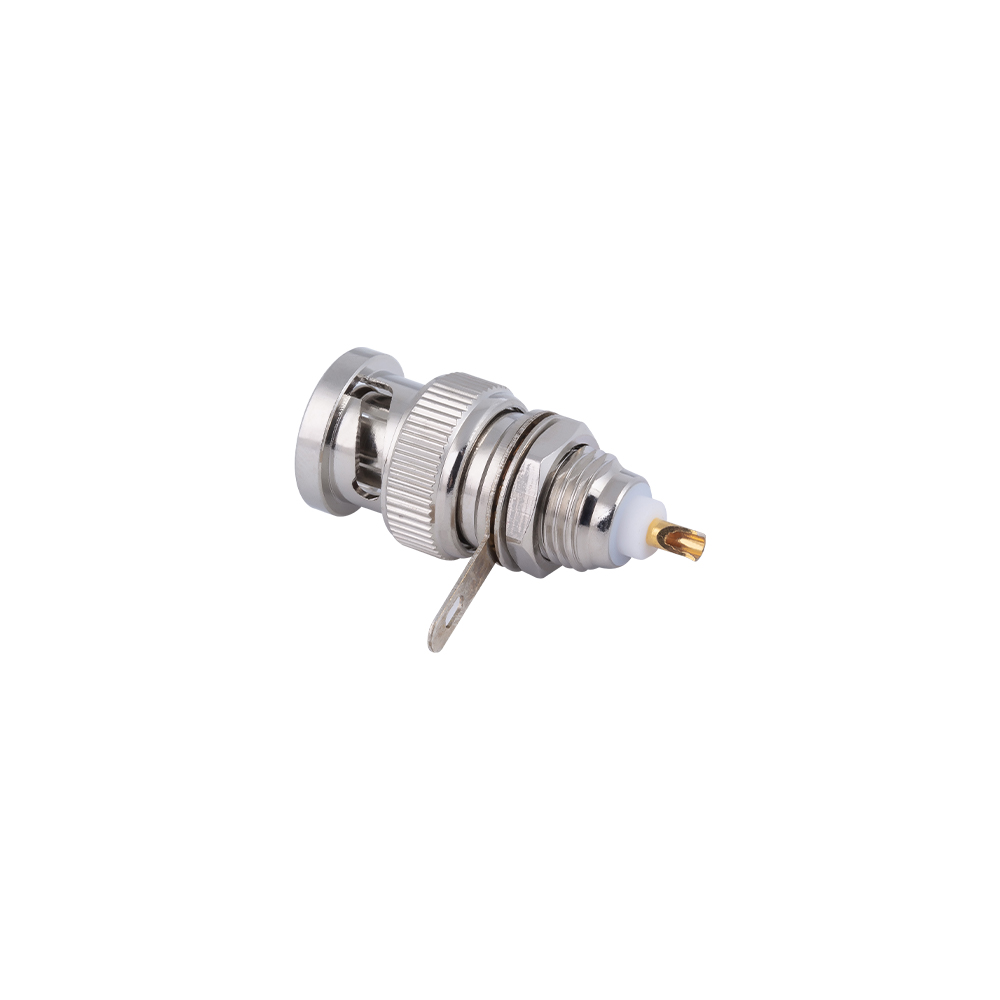

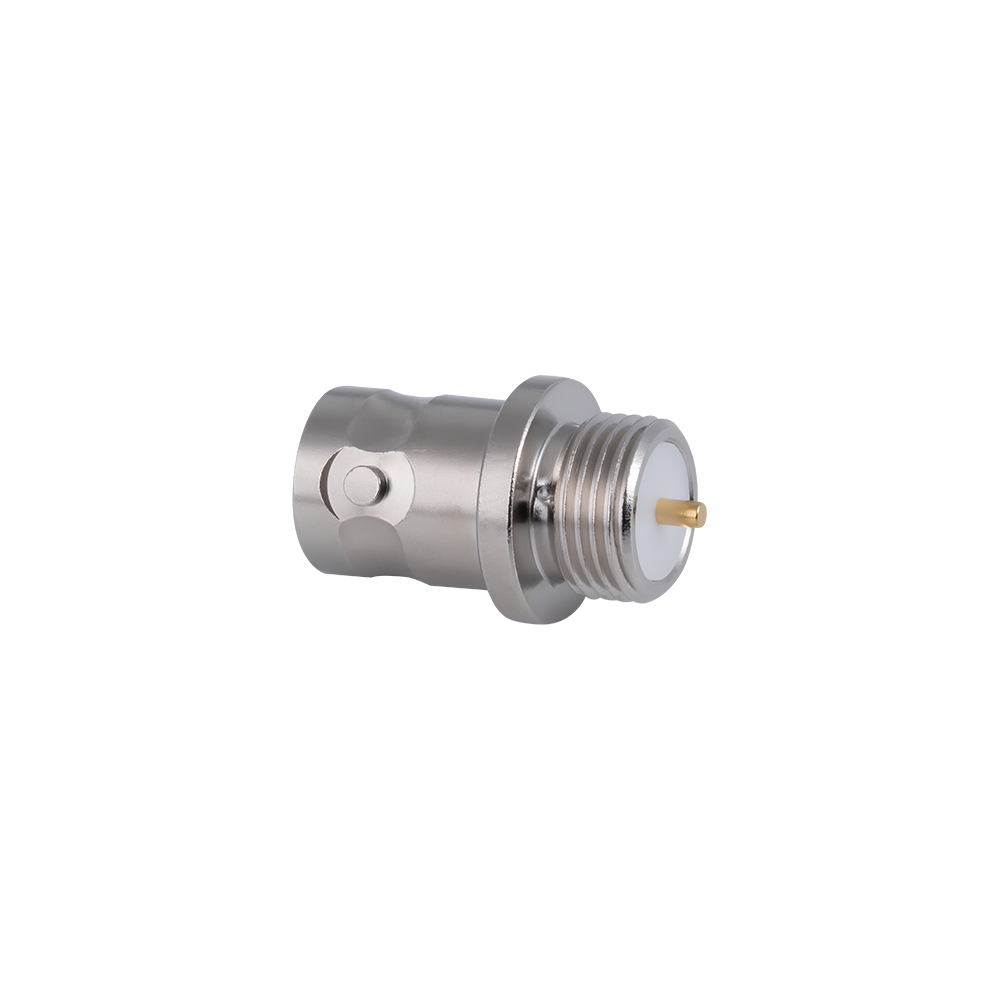

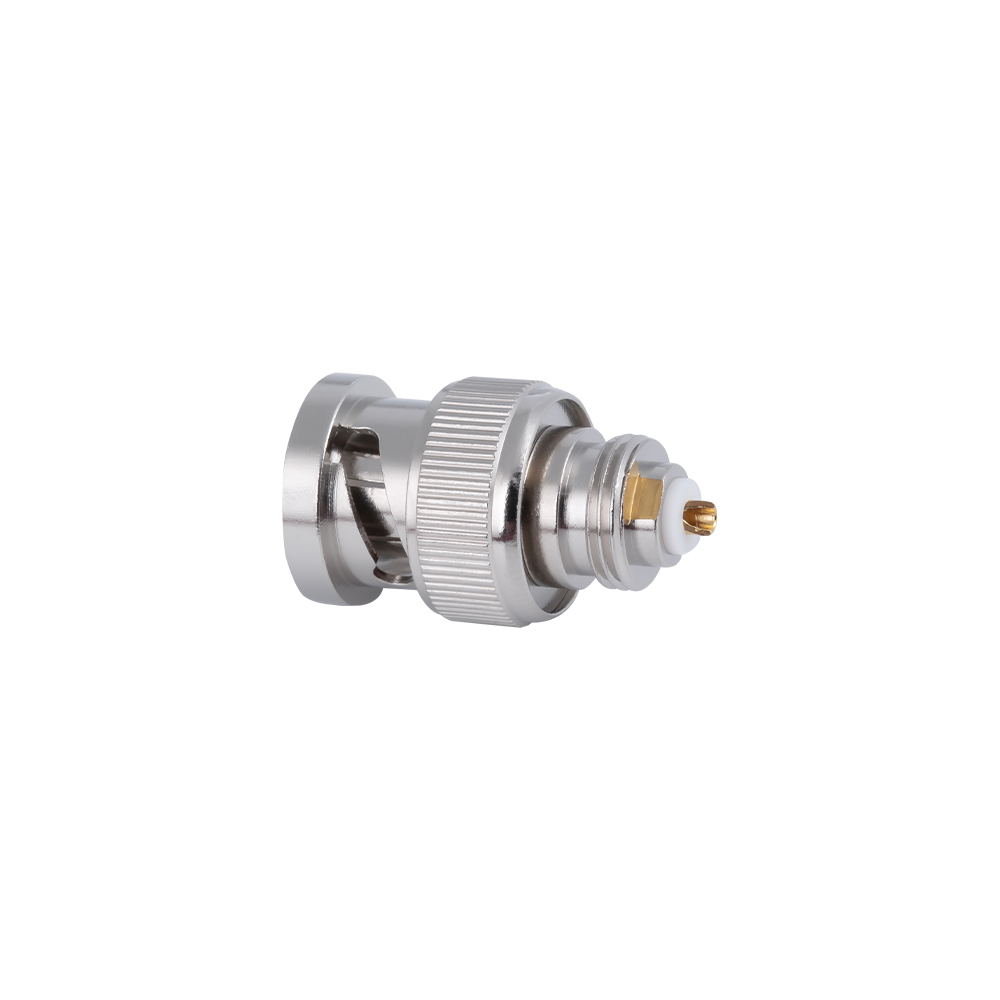

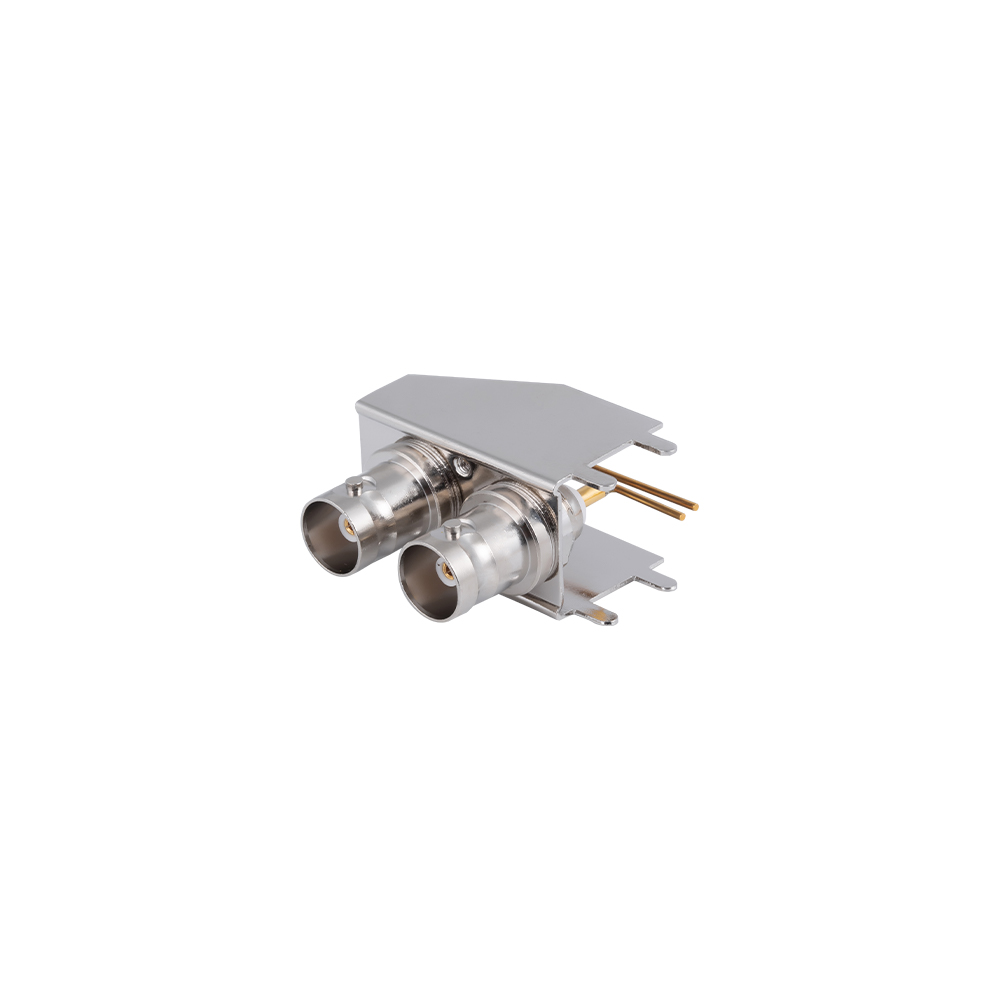

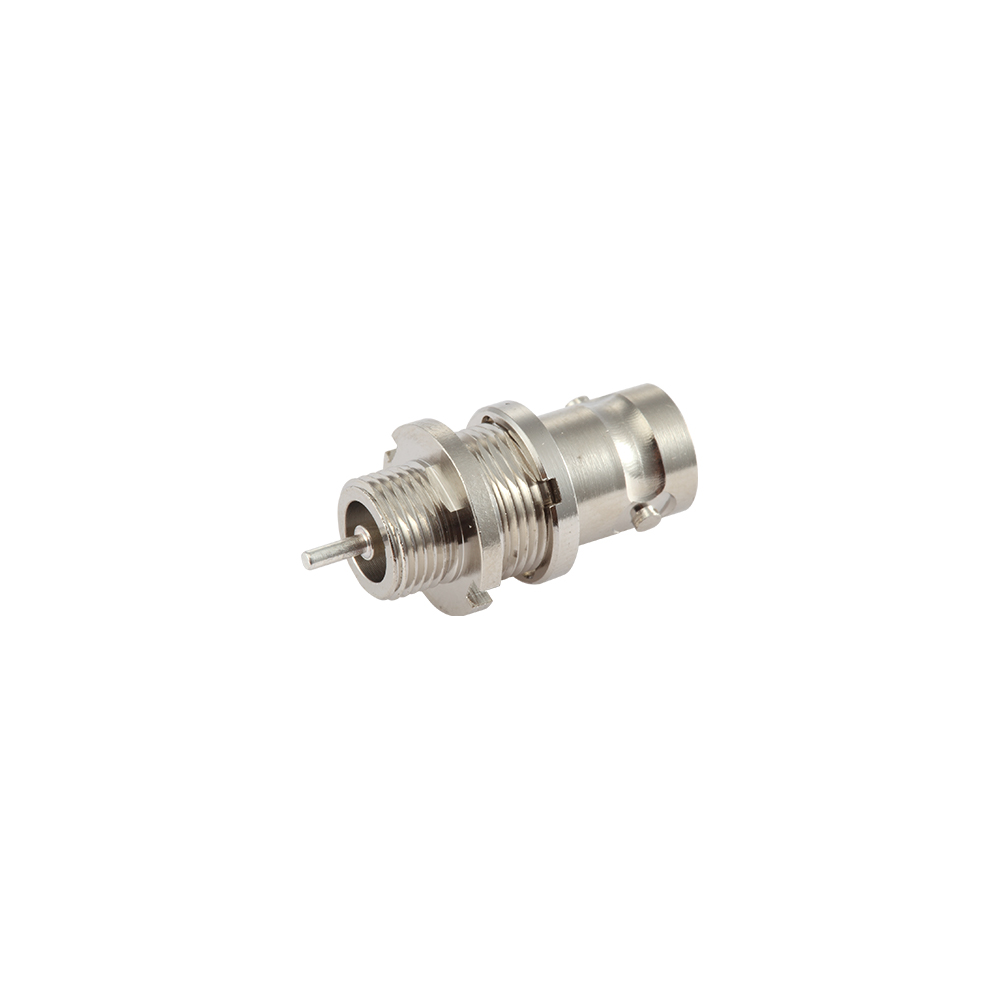

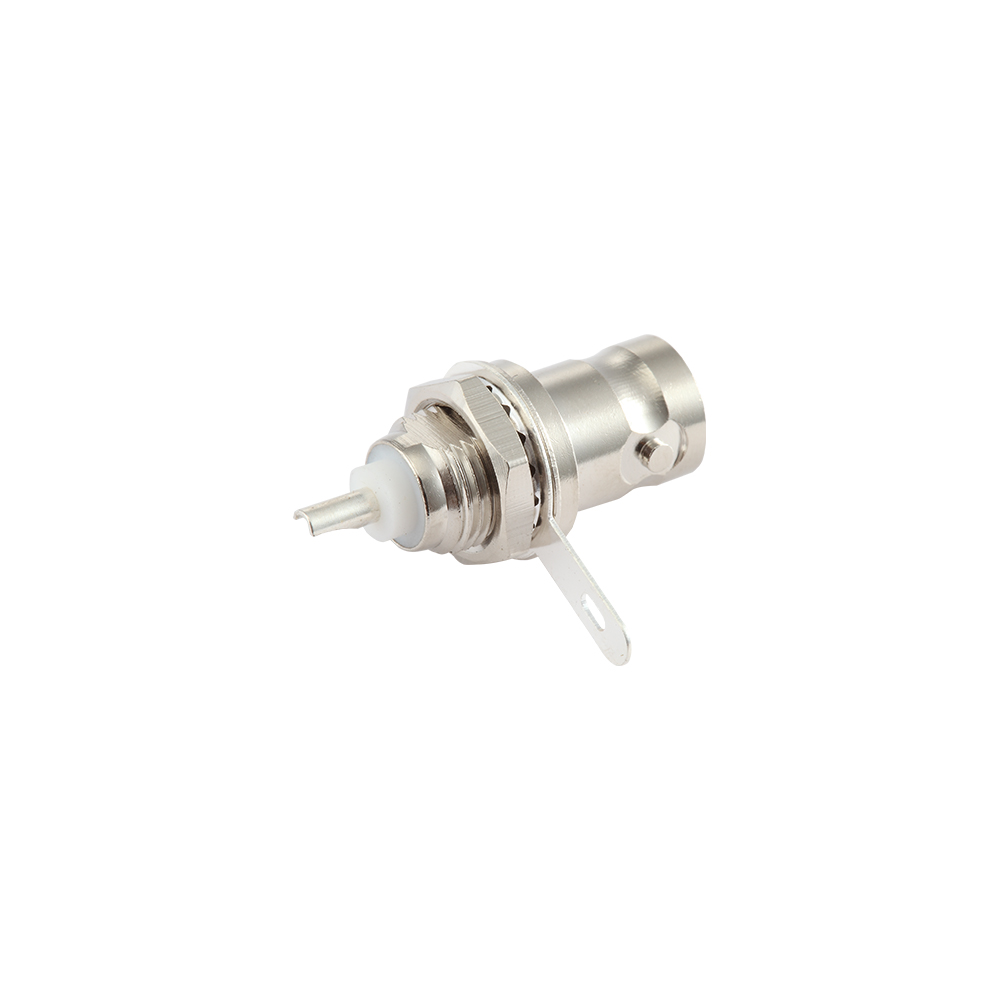

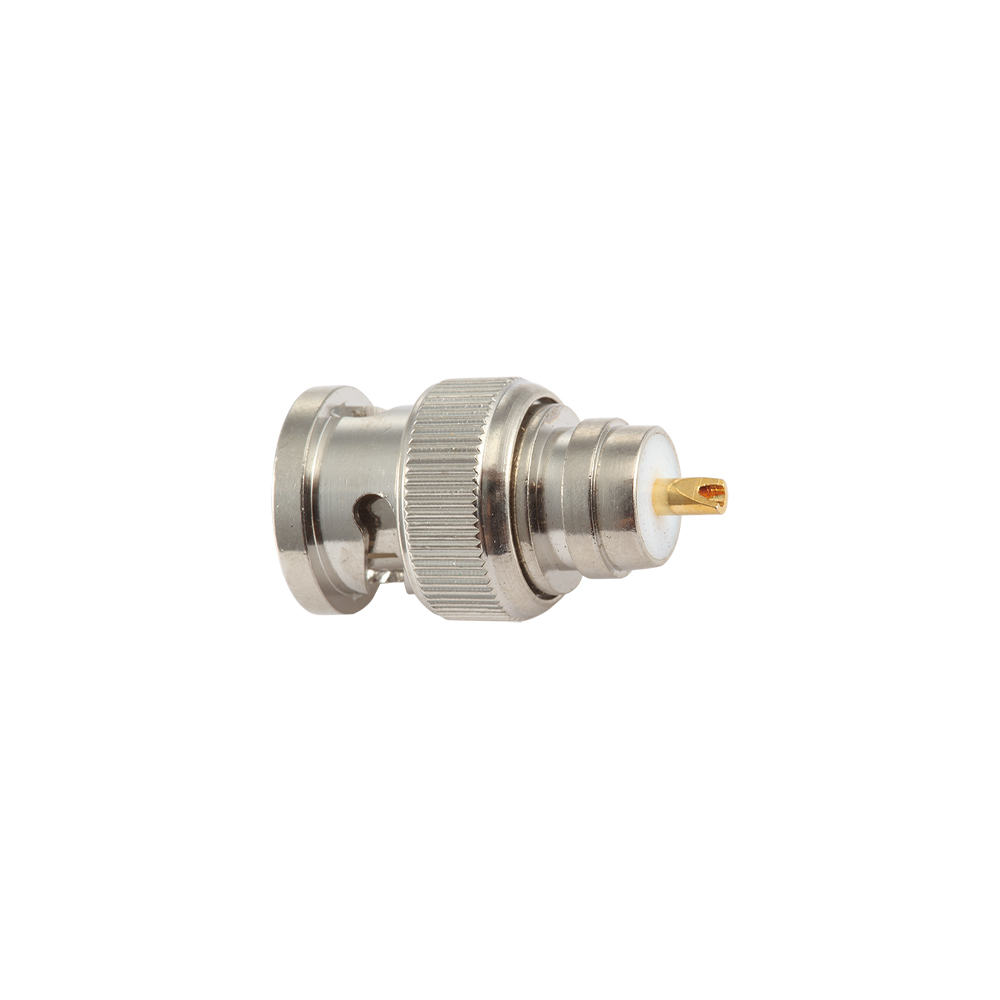

螺母安装终端连接器（Bulkhead Mount / Nut Mount）是一种单孔面板安装型BNC终端连接器，通过连接器体后部的六角螺母从箱体内侧拧紧，将连接器法兰牢固夹持于面板上，无需法兰安装方式所需的额外安装孔和紧固硬件。
这种安装方式因占用面板面积最小而在仪器设计领域广受青睐——对于已满负荷规划的前面板或后面板而言，每平方厘米的空间都至关重要。穿板馈通设计在保持面板两侧电气隔离的同时，确保信号通路的阻抗连续性，是设备信号接口设计中的经典解决方案。

核心特性
•单孔安装，适配标准面板冲孔尺寸，与现成冲孔工具兼容，降低机箱加工复杂度。
•六角螺母（及可选锁紧垫圈）夹紧方式适应1mm至6mm的面板厚度变化，覆盖钣金件、PCB板及复合材料面板等广泛应用。
•后端提供焊杯、PCB焊针、压接及夹持等多种端接方式，可直接融入PCB组件或线缆束，无需额外转接件。
•50Ω和75Ω阻抗版本均有直式和隔离（DC隔离）两种结构选择。

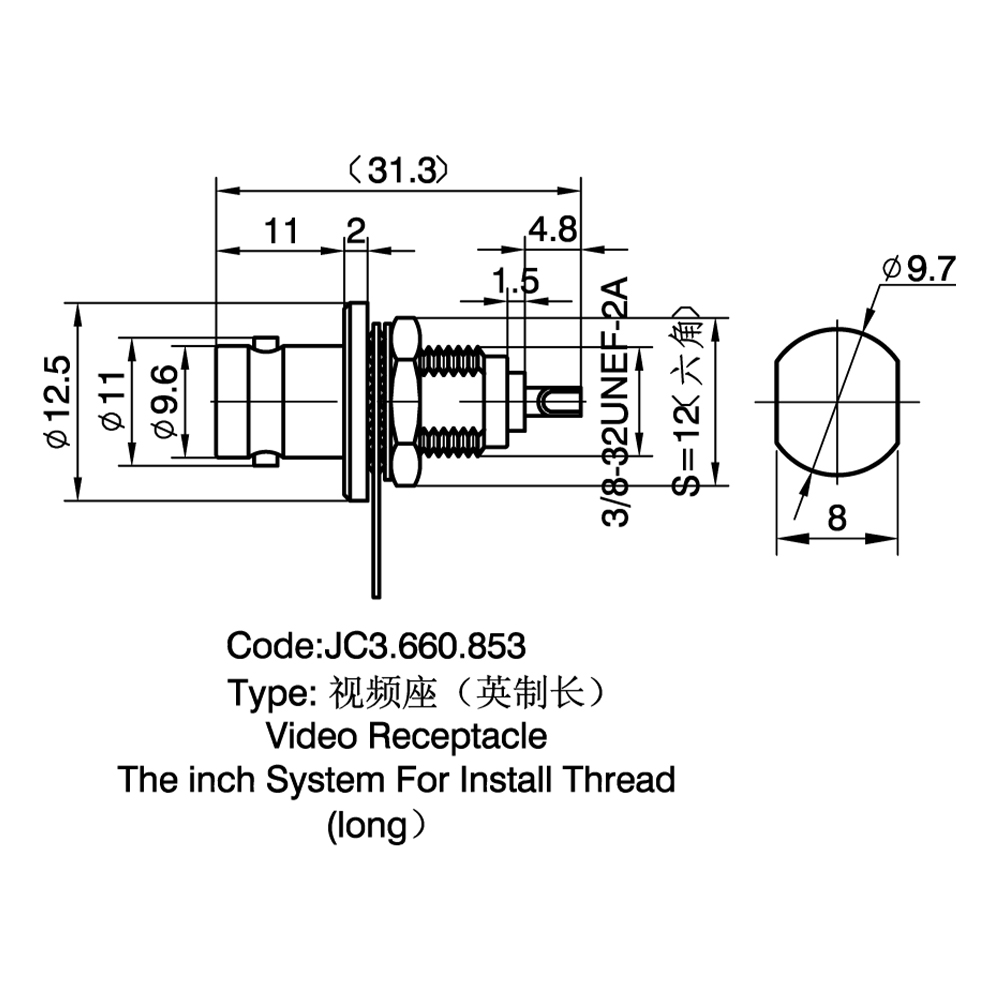

•加长体（长螺纹）版本适用于厚面板或需要一定支撑高度的安装场合。
•采用UL认证及RoHS合规材料，支持产品全球市场认证申请。

优势
•精诚电子的单孔穿板连接器与目录中国防级产品在同一条通过GJB9001A军用质量体系认证的CNC生产线上制造，以民用价格实现军用级加工精度管控。
•产品设计同时参照GB、GJB、JS、GY等国家和行业标准以及MIL-C、IEC、DIN等国际先进标准，确保全球市场准入，无需客户额外重新认证。
•标准规格备货充足，样品及初始量产订单交期短，有力支撑OEM客户的快节奏设计导入周期。

应用场景
•测试测量仪器前/后面板BNC插座（信号输入、触发输入、校准输出）
•CCTV及安防系统摄像机机箱（75Ω视频信号接口）
•无线接入点及天线面板端口
•工业HMI及控制面板射频信号馈通
•汽车测试台架及车载通信系统机箱

常见问题
问：该螺母安装连接器支持的最大面板厚度是多少？
答：标准版本适用的面板厚度约为6mm以内。更厚面板可使用加长螺纹版本，下单时请注明具体面板厚度（mm），以便提供正确规格型号。
问：是否有DC隔离（绝缘）穿板版本可供选用？
答：有。DC隔离版本在50Ω和75Ω两种阻抗下均可供应，适用于穿板点需要地线电气隔离的应用场合。询价时请注明隔离要求。
问：连接器是否随货附带配套螺母和垫圈？
答：标准包装内含六角螺母及平/弹簧垫圈组合。如需包含更多安装五金件的整套安装套件，请在订单备注中说明面板厚度及所需套件配置。

温度范围	整体：-55～+155℃ PE 线缆专用：-40～+85℃
特性阻抗	50Ω、75Ω
频率范围	DC～4GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式：≤1.22/3GHz 弯式：≤1.30/3GHz
耐用插拔次数	≥500 次
