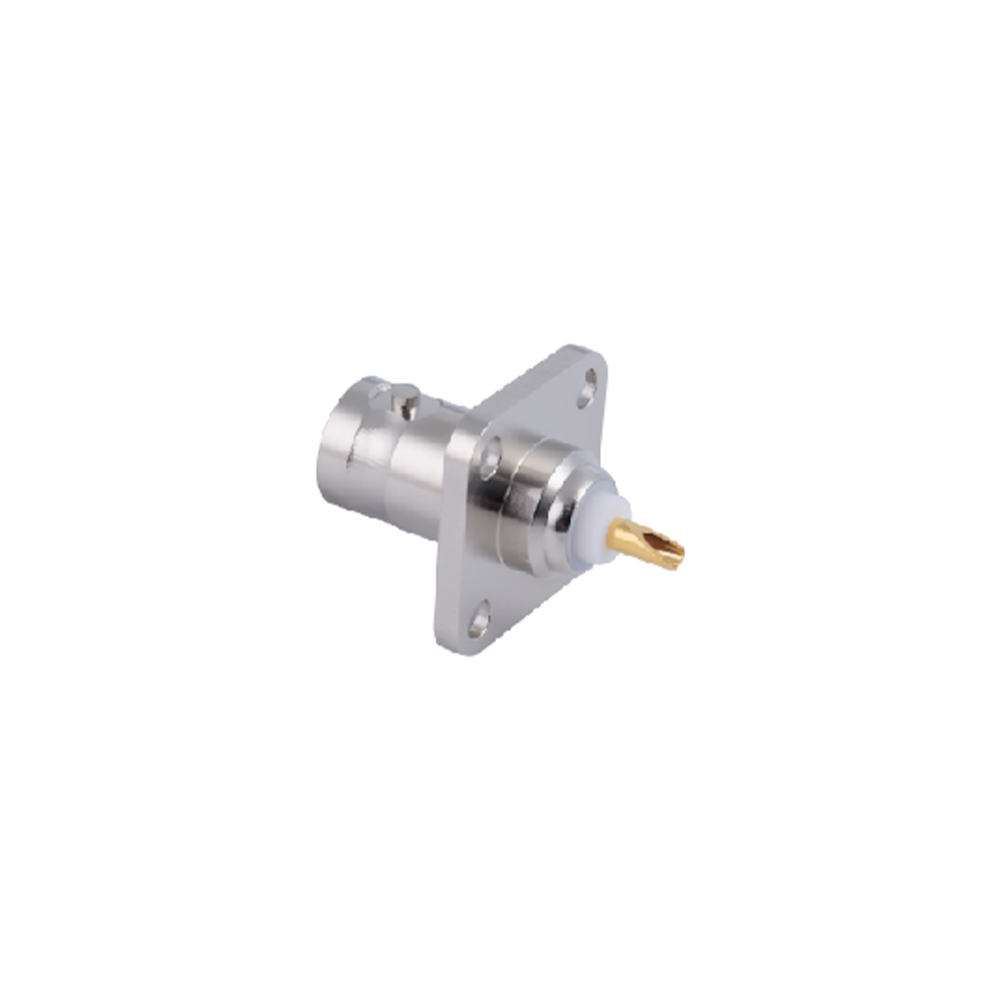

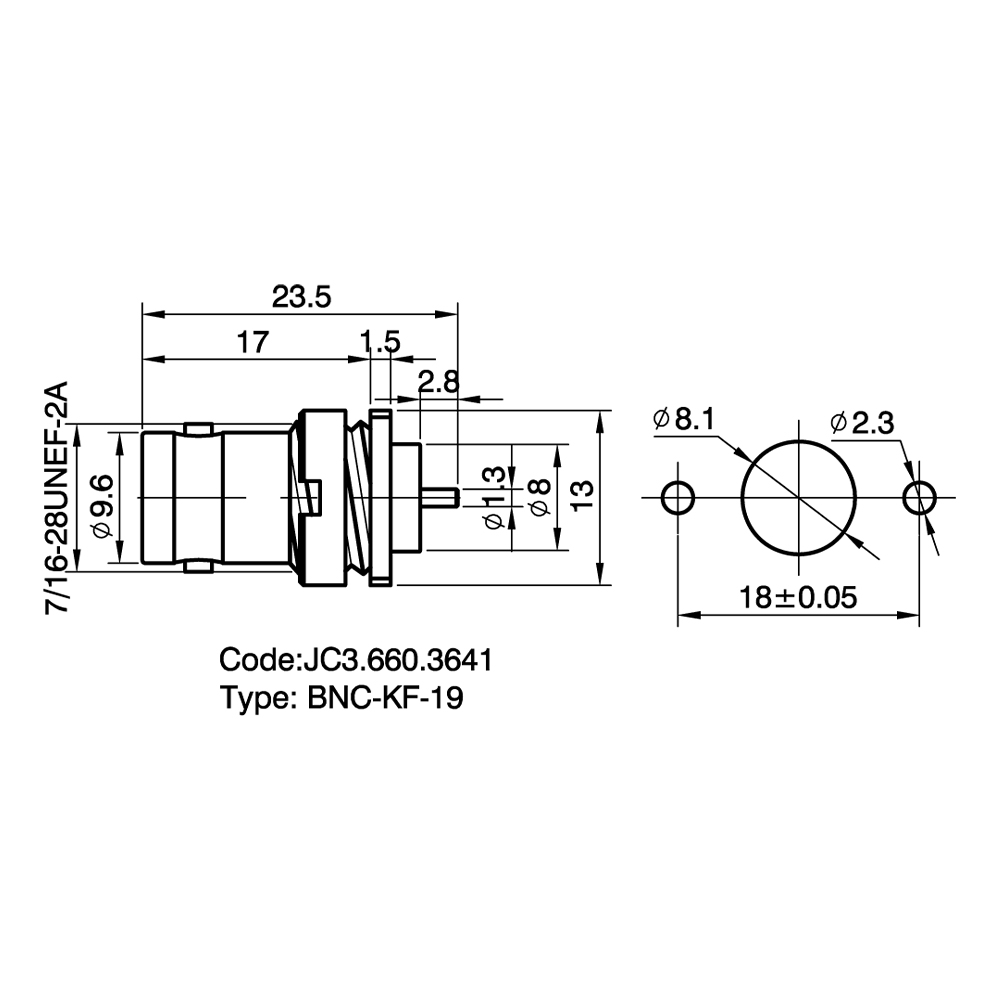

BNC型法兰安装终端连接器

产品简介
法兰安装终端连接器（Flange Mount）是一种面板安装型BNC终端连接器，通过多孔法兰将连接器牢固固定于仪器机箱面板、设备箱体壁板或分隔板上。法兰将机械应力分散至多个固定点，相比单孔螺母安装方式拥有更强的抗拔出性能，是在需要频繁插拔或承受较大电缆拉力场合中的首选安装方式。
该系列连接器作为外部同轴电缆基础设施与内部电路板或仪器之间的信号入口，兼具良好的面板密封选项，可满足户外电信设备、工业控制机柜及医疗设备机箱等有防护等级要求的应用场合。

核心特性

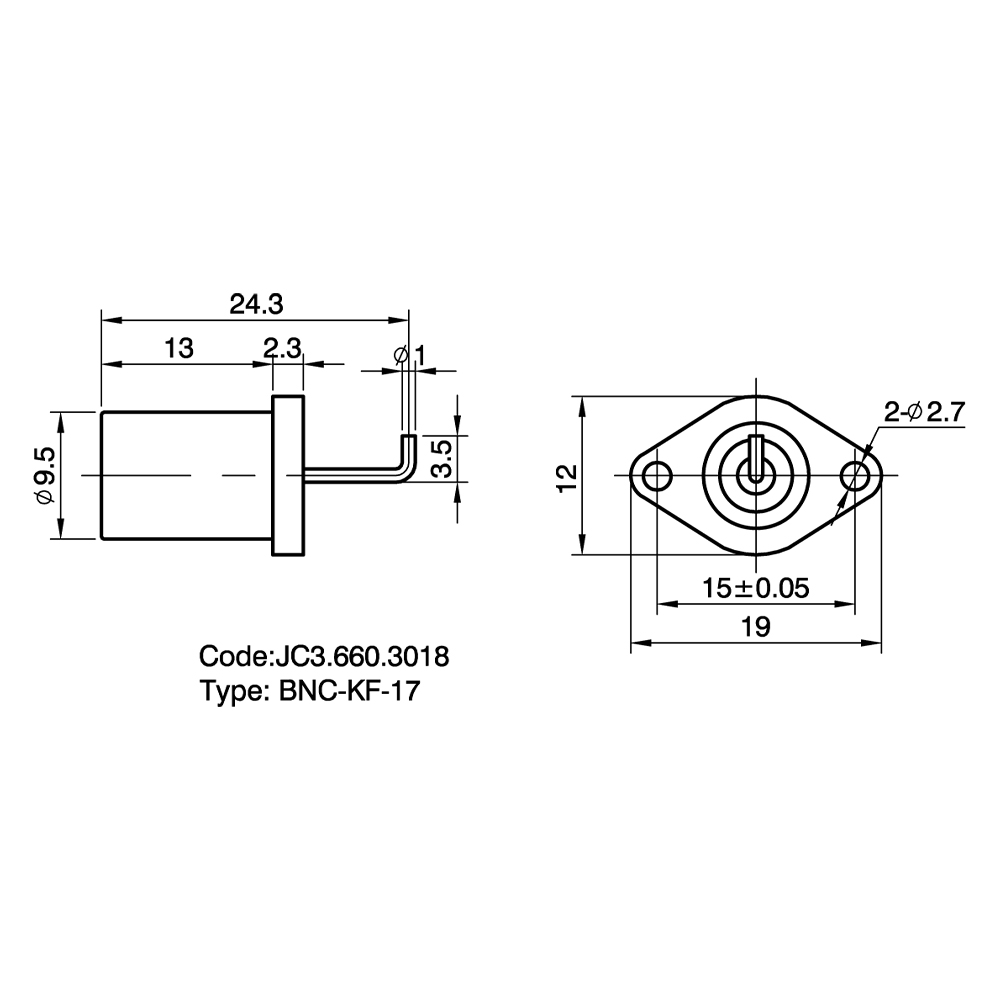

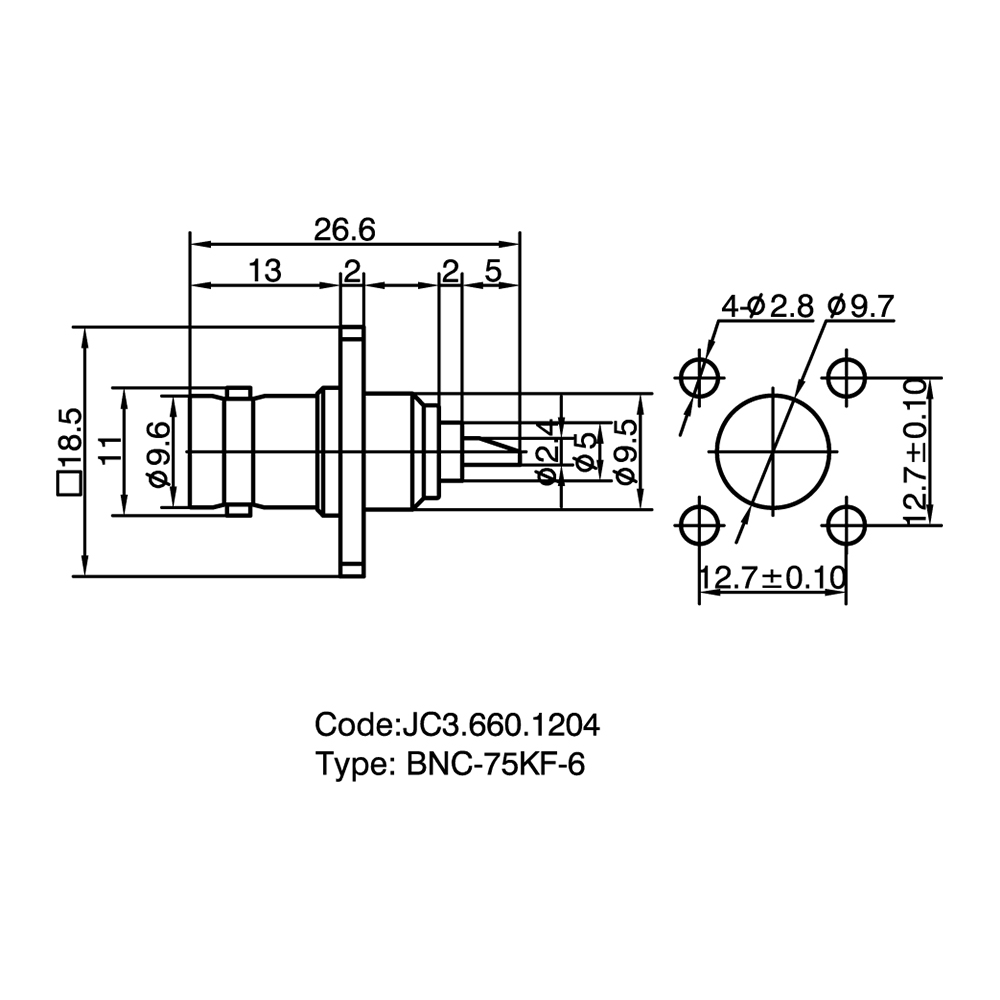

•四孔或双孔法兰固定方式，与单孔螺母安装相比大幅提升机箱固定强度，有效防止连接器松动或拔出。
•50Ω和75Ω两种阻抗版本均可供应，采用PTFE或其他高频介质材料，在DC～4GHz频段内保持优异电气性能。
•后端提供焊杯、焊针及压接等多种端接方式，适配不同PCB连接工艺及线缆组装流程。
•可选面板切口密封方案（配置密封垫圈），满足IP防护等级要求的安装场合。
•不锈钢或镀镍黄铜连接器体可选，满足海洋或户外环境的耐腐蚀要求。
•法兰安装尺寸符合行业标准，可直接替换市场上同类规格产品，降低客户二次设计成

优势
•一站式采购：精诚电子现有产品近30个系列2000余个规格，BNC法兰连接器可与SMA、TNC、N型、MCX等系列产品合并采购，简化供应商管理。
•自主电镀工艺：公司自有电镀和表面处理生产线，镀层附着力和厚度均符合IEC及MIL-C镀层规范，无需外协表面处理，质量过程可控。
•全线RoHS认证：产品材料体系全面符合RoHS要求，提供无铅端接选项，满足欧盟、日本及加州等主要出口市场的环保合规要求。
•出口经验丰富：长期向美国、德国、日本、越南等市场直接出口，原产地证书、检测报告、材料声明等出口文件齐备，可有效支持客户产品认证工作。

应用场景
•仪器仪表面板BNC信号输入/输出端口（示波器、信号发生器、网络分析仪）
•广播及音视频设备机箱BNC视频输入/输出接口
•工业物联网网关及无线传感器设备机箱
•医疗设备患者监护及成像系统射频端口面板
•电信及网络设备机架安装面板

常见问题
问：法兰尺寸是否可以按照客户现有面板打孔图定制？
答：可以。法兰孔位分布、螺栓圆直径及法兰整体外形均可作为工程特殊件定制。请提供您的面板图纸，我方通常在3个工作日内确认可行性及交期。
问：是否有适用于户外安装的密封（IP防护）版本？
答：我们提供带弹性体O形圈或密封垫圈的面板密封版本。询价时请注明所需IP防护等级（如IP65、IP67）及使用环境条件。
问：PCB直接安装版本有哪些后端端接方式？
答：可选端接方式包括通孔焊针（用于通孔PCB）、边缘发射及焊杯（用于电缆连接）。SMT贴片焊脚不在法兰安装系列的标准规格中，如有需求可作为定制项目协商。

温度范围	整体：-55～+155℃ PE 线缆专用：-40～+85℃
特性阻抗	50Ω、75Ω
频率范围	DC～4GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式：≤1.22/3GHz 弯式：≤1.30/3GHz
耐用插拔次数	≥500 次
