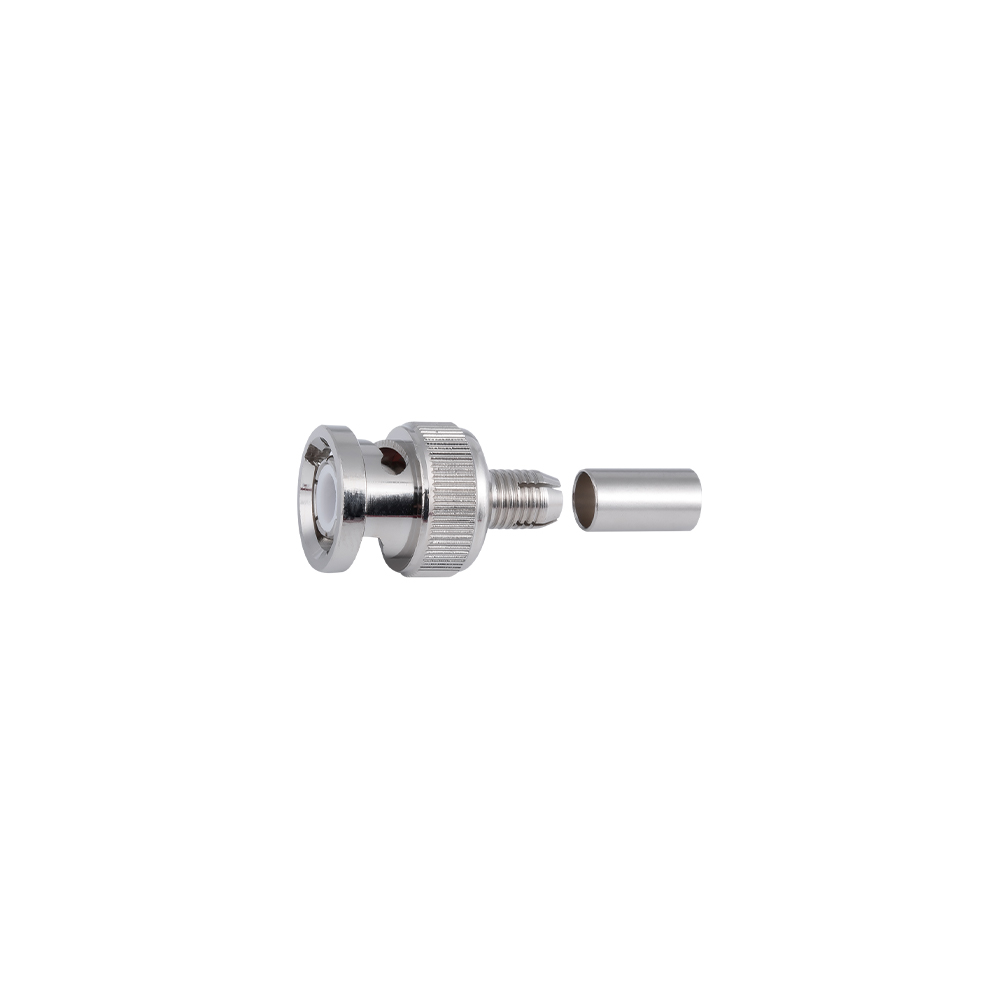

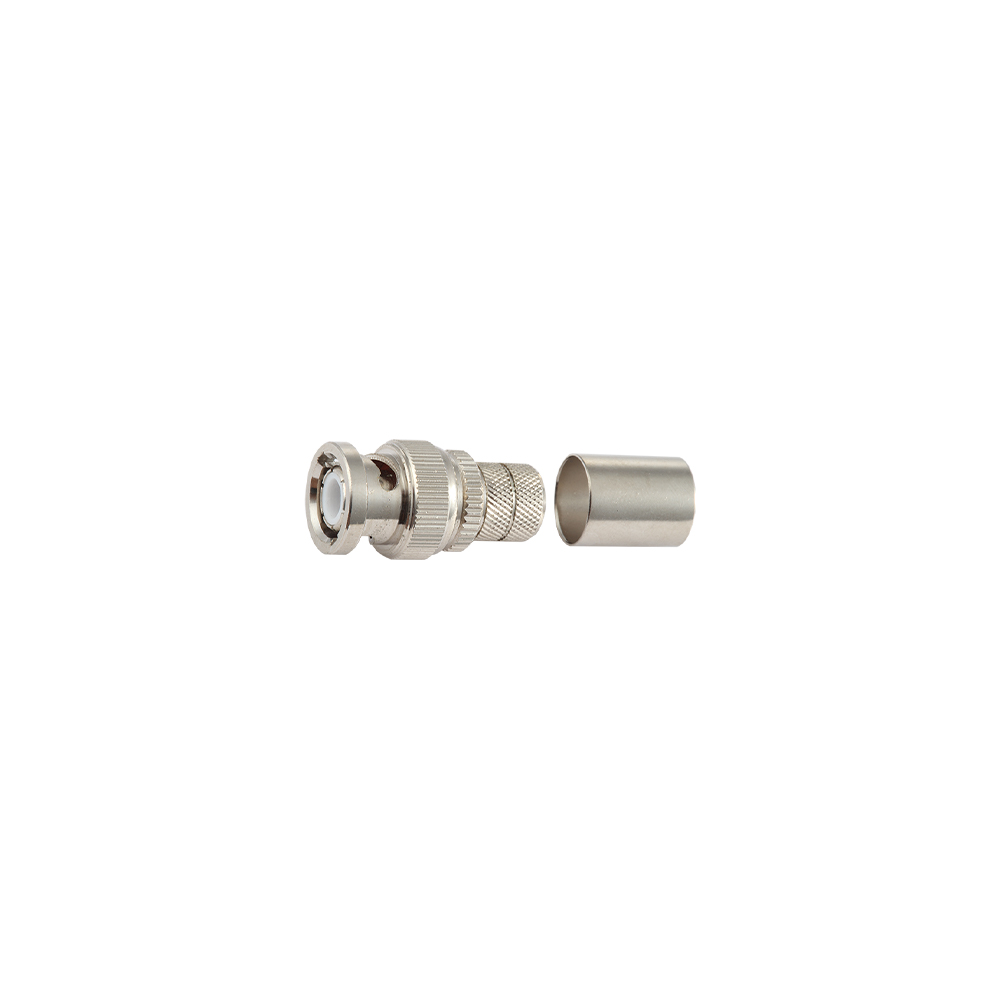

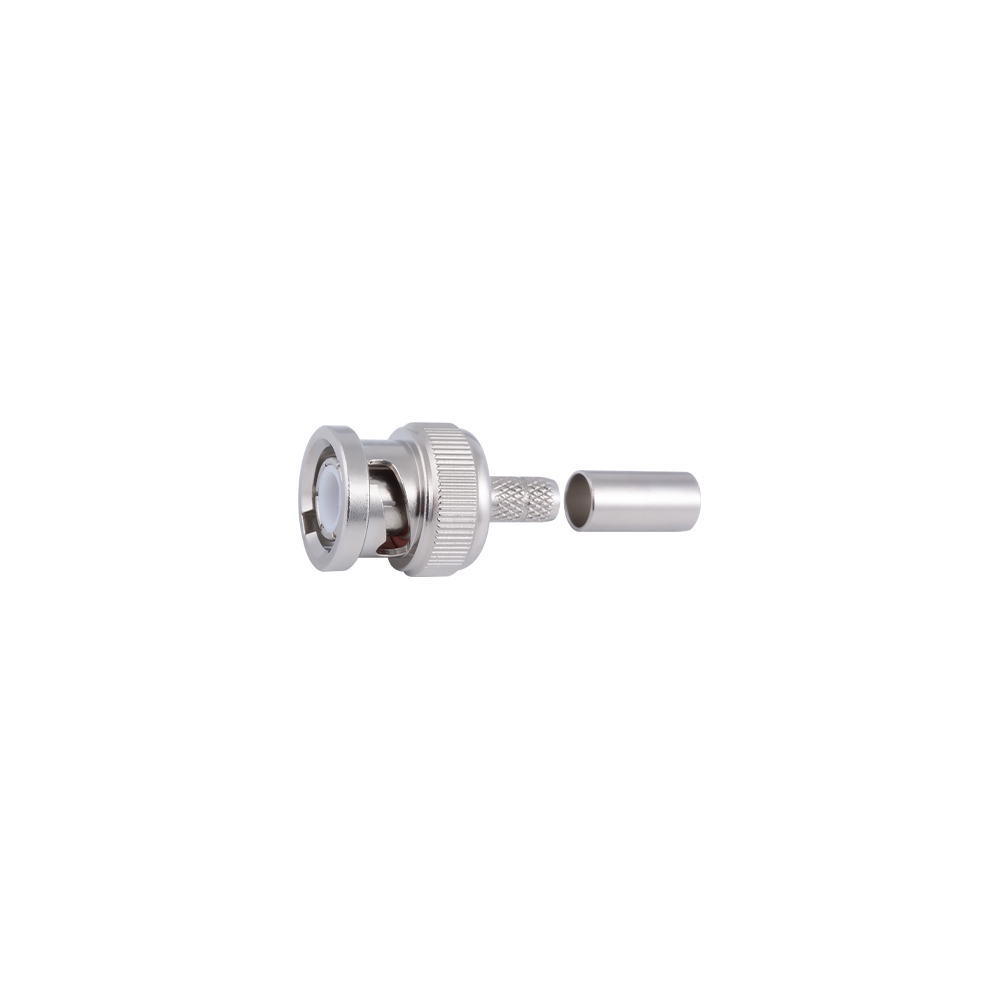

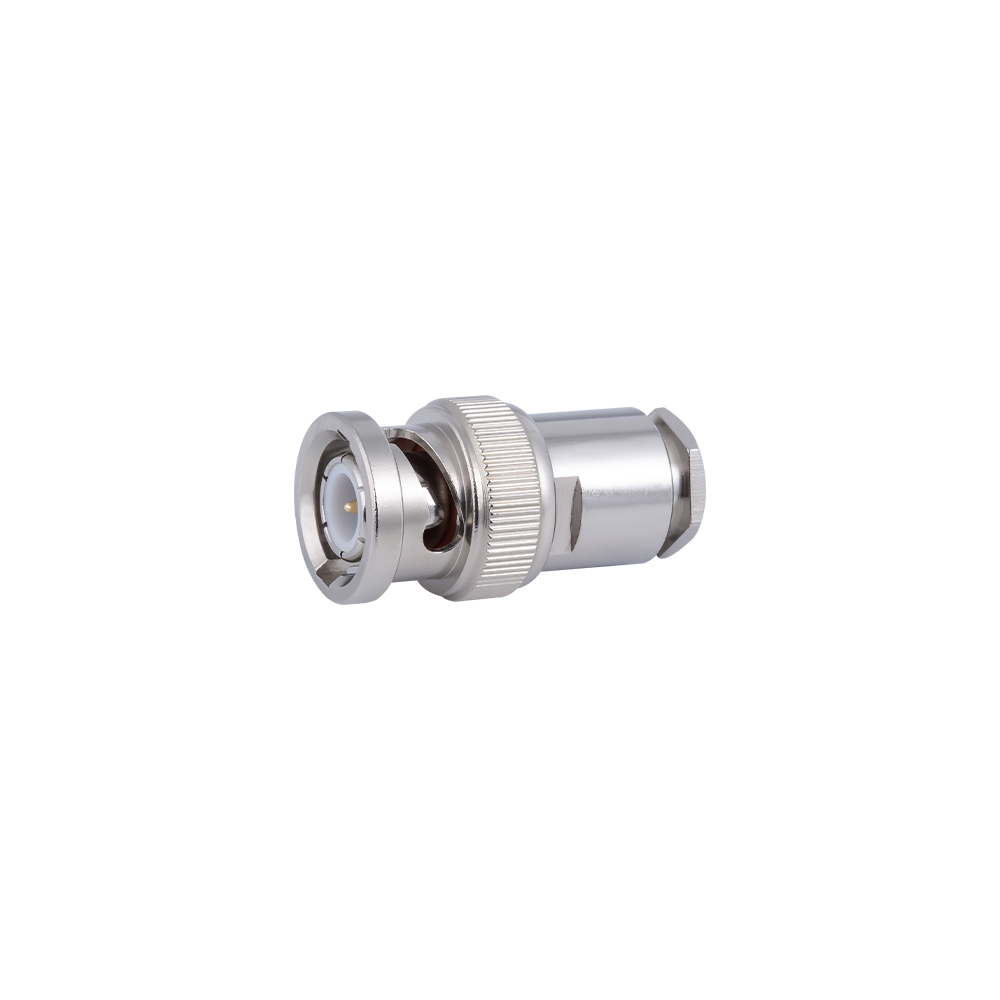

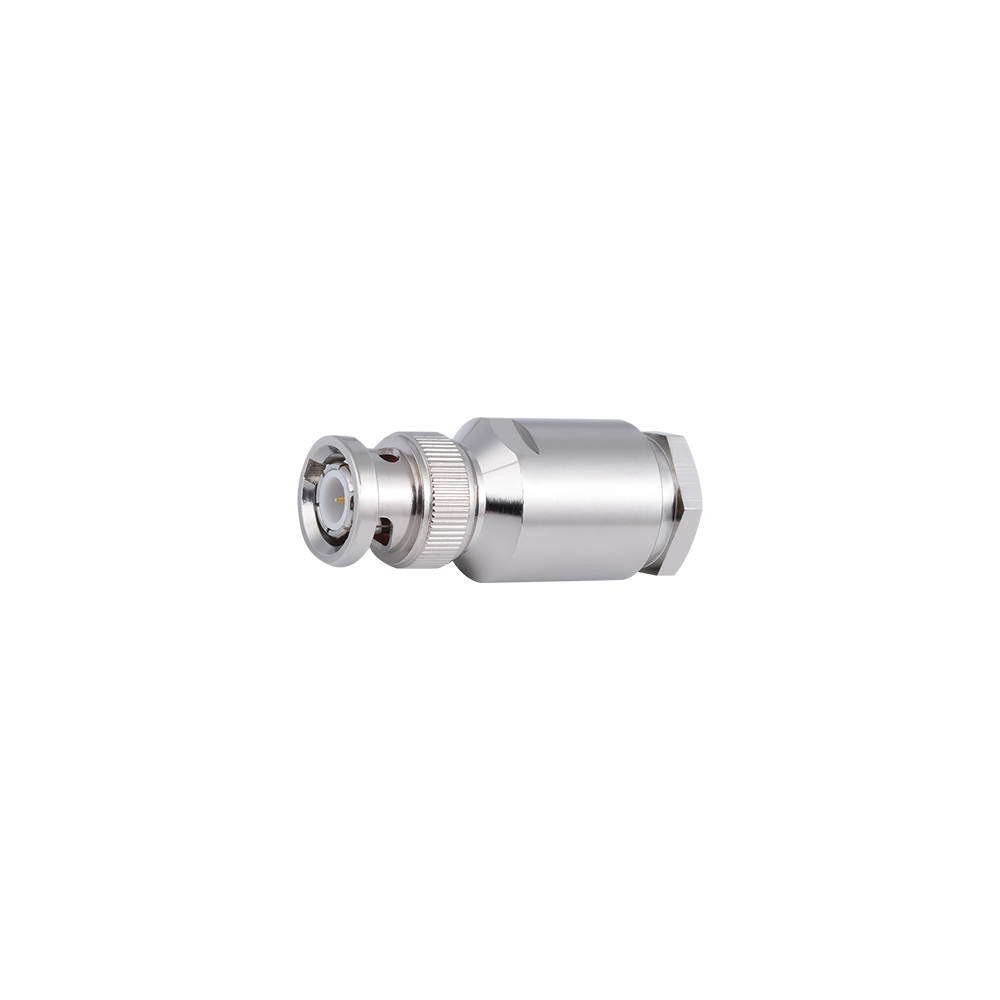

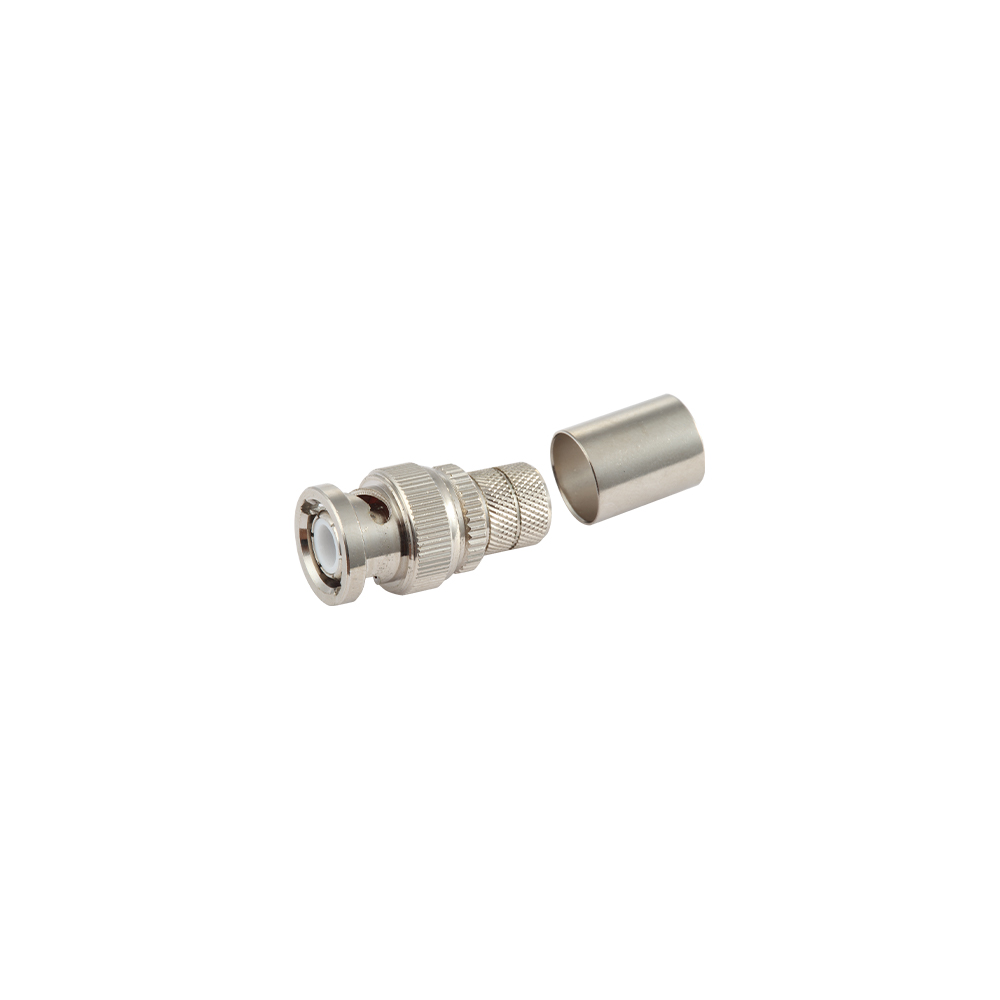

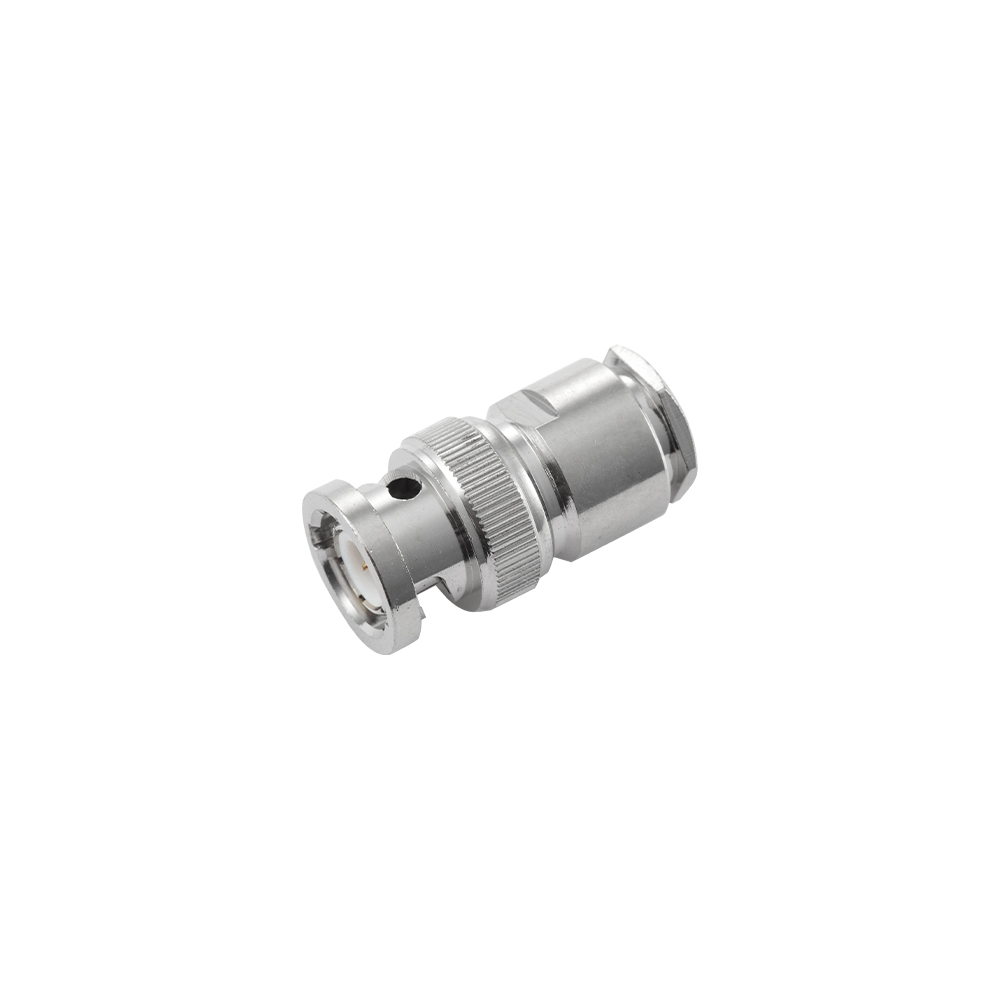

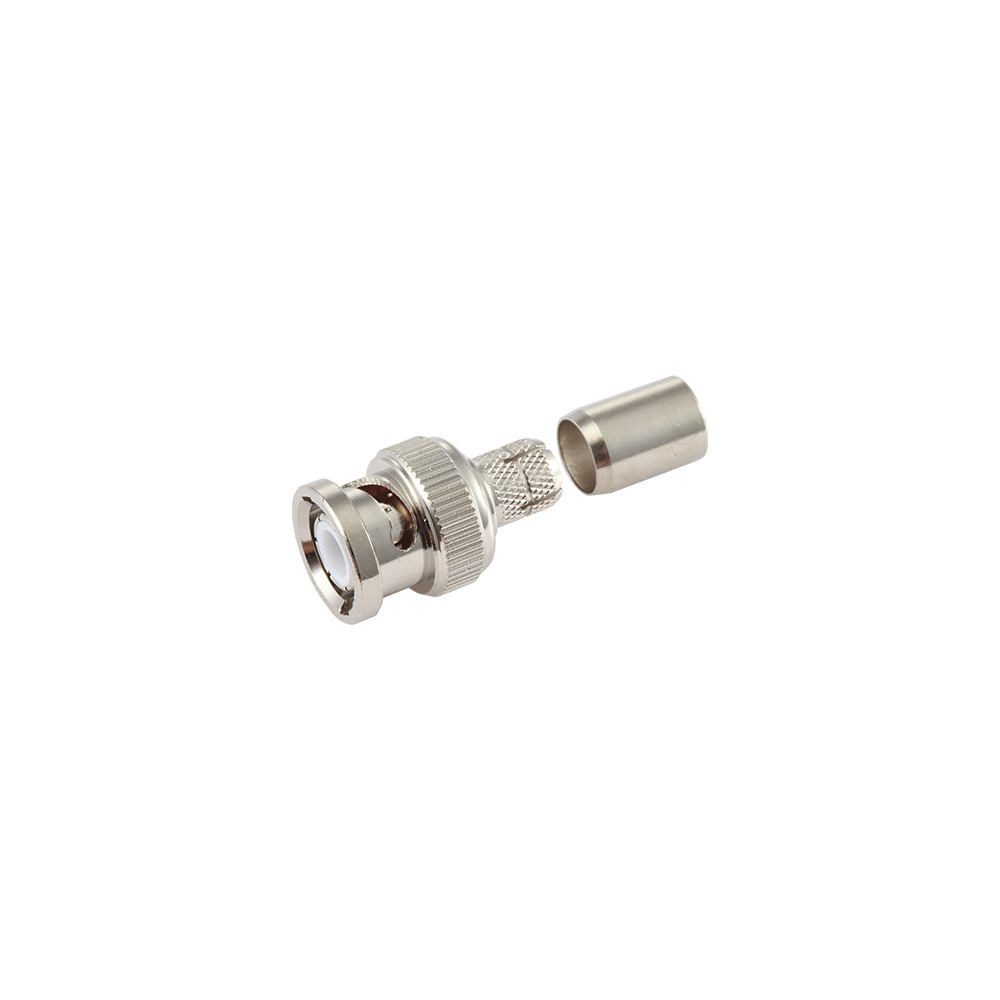

BNC型软电缆连接器

产品简介
软电缆系列BNC软电连接器，专为端接各种柔性同轴电缆而设计，覆盖从传统系统中的RG-58、RG-59、RG-6电缆到新型低损耗柔性电缆的全部主流规格。
软电缆连接器的核心设计挑战在于：在适应电缆机械柔性的同时，不引入阻抗不连续性。精诚电子BNC软电连接器通过精确控制中心针几何形状、优化介质设计以及采用抗拔出性能强劲的电缆夹紧系统，确保连接器在电缆组件全寿命周期内保持稳定的电气性能。

核心特性

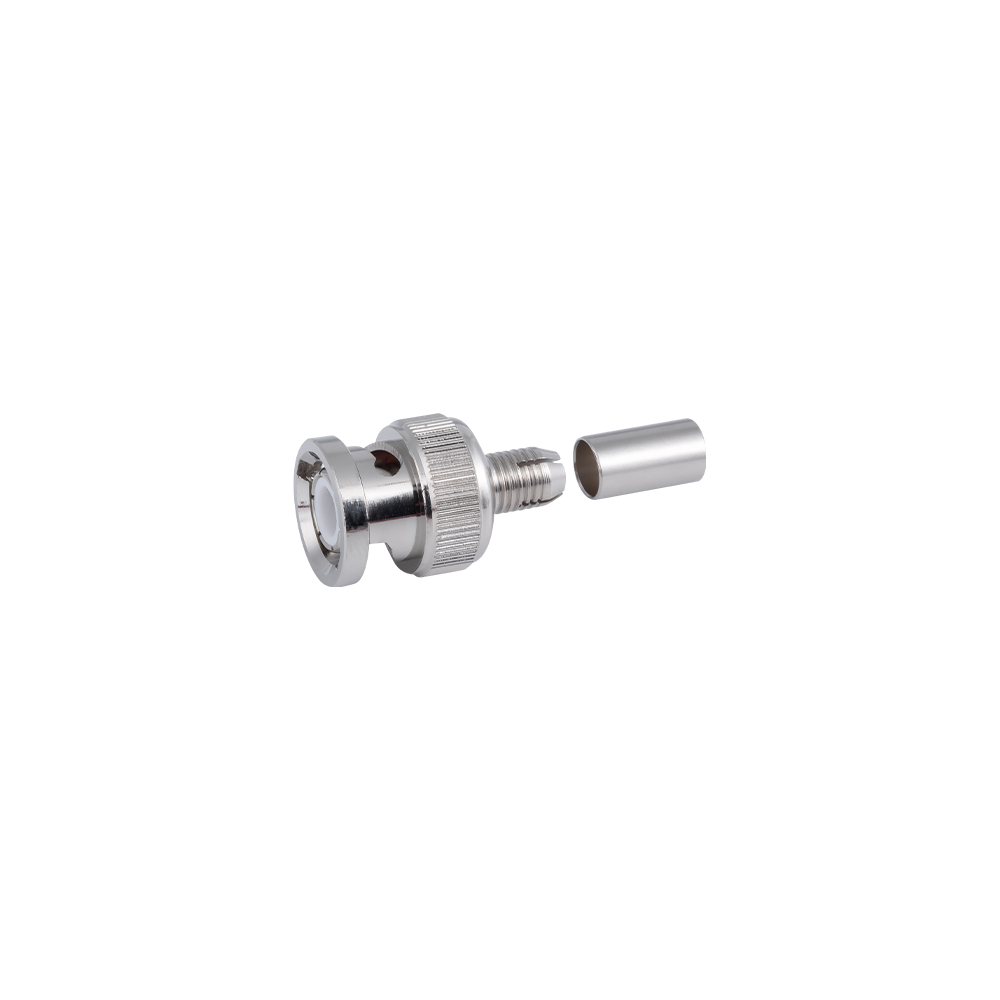

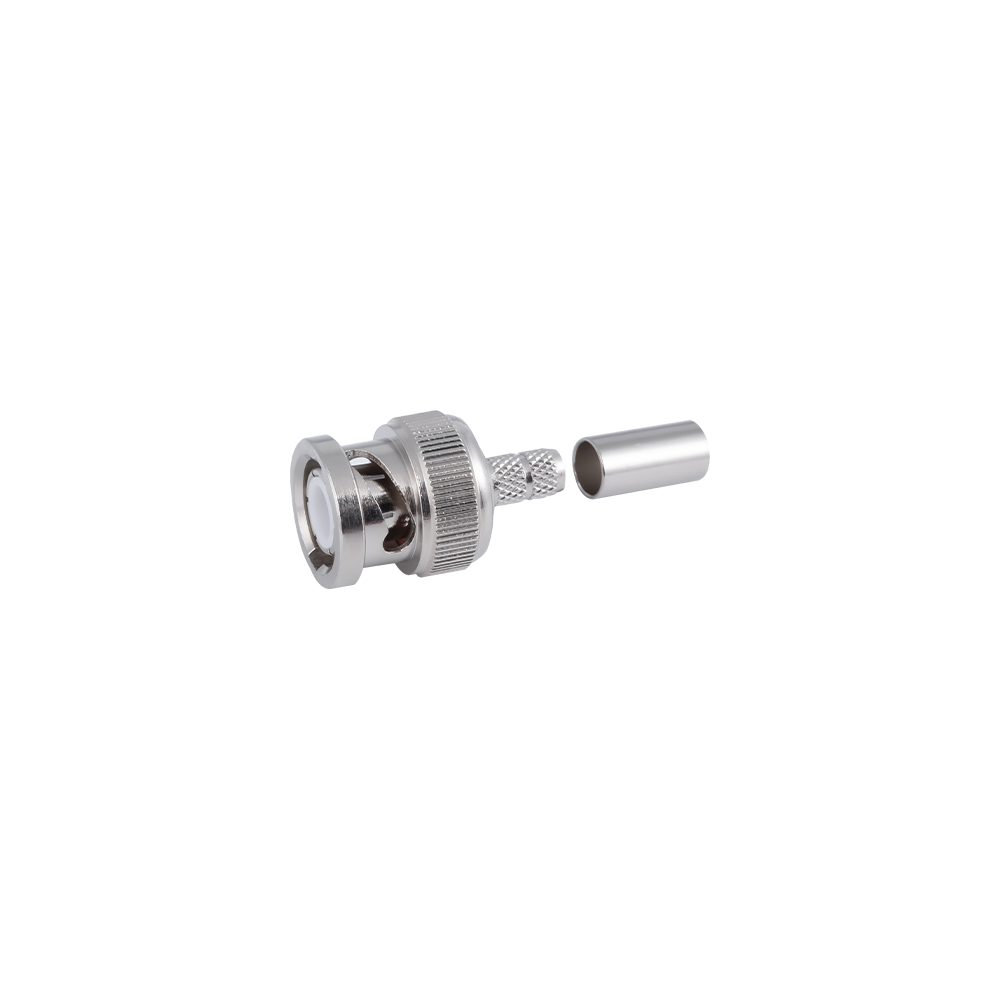

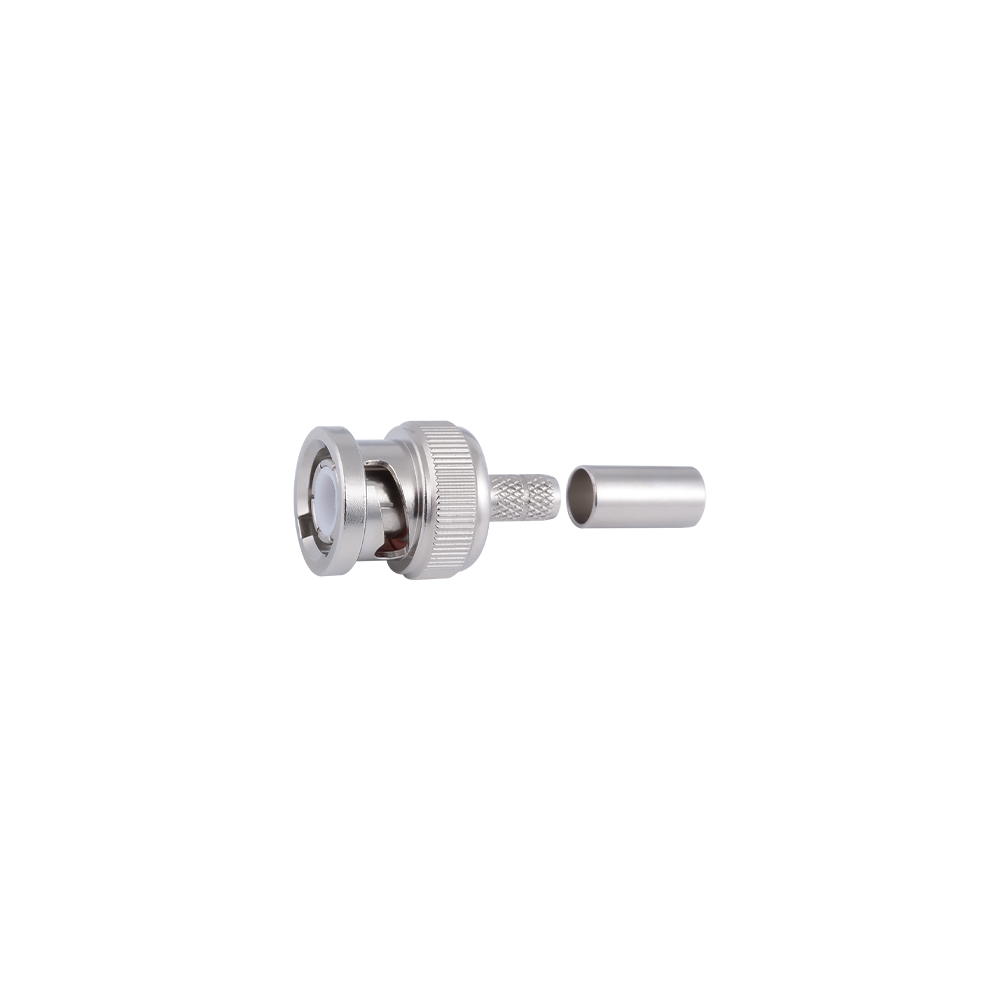

•后端提供压接、夹持或焊接三种端接方式——压接适用于大批量自动化生产，焊接或夹持适用于现场维修和小批量组装。
•电缆应力消除系统（压接套管或夹头夹紧）防止电缆运动对焊接或压接中心针产生应力，有效延长组件疲劳寿命。
•兼容电缆型号覆盖RG-58、RG-59、RG-6、RG-174、RG-316、LMR-100、LMR-200及各品牌同等规格电缆。

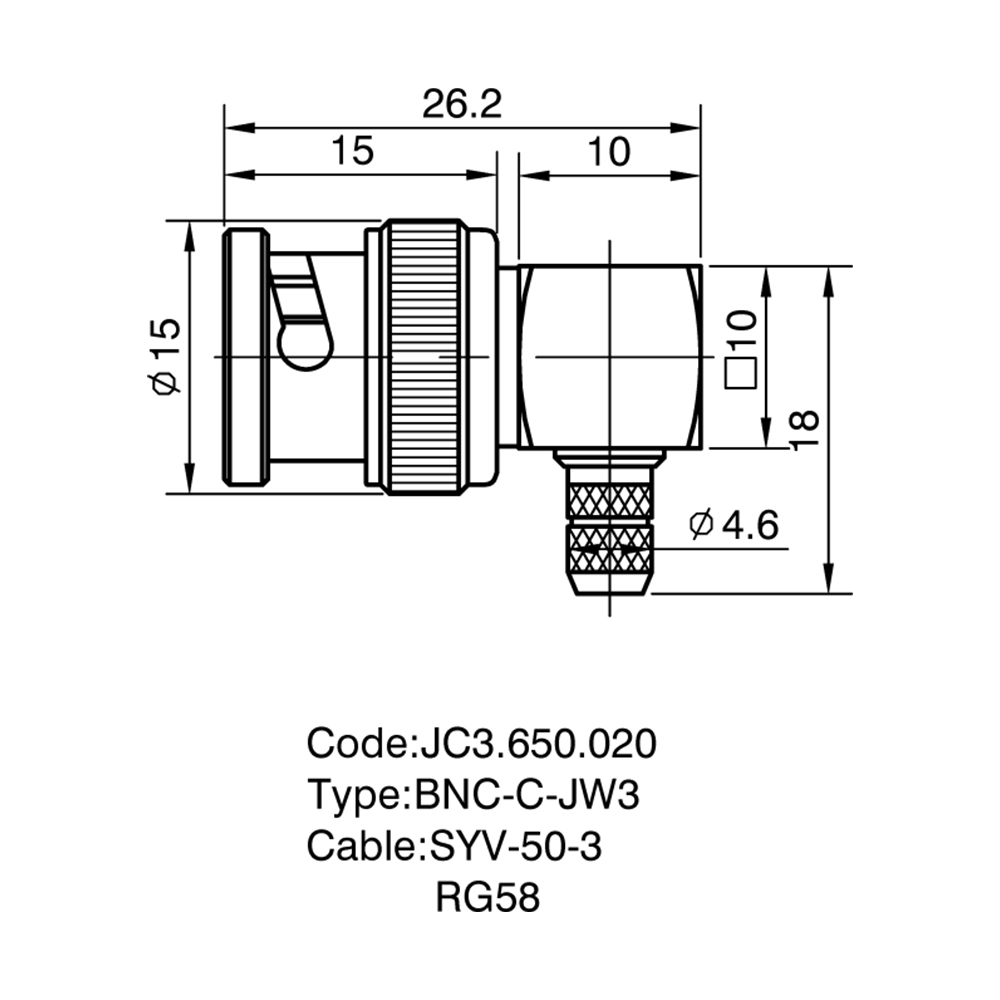

•直式、直角（90°）和45°出线角度可选，在密集装配设备内实现紧凑电缆走线，避免电缆折弯损伤。
•连接器体和中心接触件提供镀镍、镀银和镀金三种表面处理，平衡不同应用环境下的成本与性能需求。
•现场安装版本可用，工具需求极少，方便维护和维修作业。

优势
•软电缆系列是精诚电子目录中出货量最高的产品线之一，生产效率和材料批量采购优势可直接转化为OEM客户装配大批量线缆束时的价格竞争力。
•单一连接器体兼容多种电缆规格，仅需更换压接套管或内衬套即可适配不同电缆，有效减少客户采购系统中需维护的SKU数量。
•按IEC及MIL-C测试方法出具的完整检测报告（插入损耗、驻波比、接触电阻、拔出力），满足医疗设备、电信及国防子装配客户的质量文件要求。

应用场景
•测试测量设备线缆组件束
•CCTV/IP摄像机同轴线缆跳线及尾纤（75Ω RG-59、RG-6）
•路由器、接入点及调制解调器的WiFi、蜂窝及GPS天线尾纤
•仪器与被测件之间的实验室台面互连线缆
•医疗设备患者监护线缆组件
•广播演播室跳线及路由切换器互连

常见问题
问：哪些电缆类型和外径是库存规格，哪些需要定制？
答：RG-58、RG-59、RG-174、RG-316及LMR-195/200同等规格电缆的连接器通常有库存。较少见的电缆类型（如低烟无卤护套特殊规格或军规电缆）作为配置特殊件供应，交期约2～4周。
问：在确定量产订单前，能否提供涵盖多种电缆兼容规格的样品套件？
答：可以。精诚电子可向合格OEM客户及线缆组装商提供样品套件，请在样品申请中注明电缆类型及阻抗需求，销售团队将为您定制合适的套件方案。
问：直角版本的电气性能是否与直式版本相当？
答：直角版本的驻波比规格略高于直式（3GHz时≤1.30对比≤1.22），这是由直角弯头处几何形状变化所致。对于工作频率低于1GHz的应用，两者性能实际无明显差异；对于接近3～4GHz的高频应用，在走线条件允许时推荐优先选用直式。
问：产品是否通过盐雾腐蚀测试？
答：标准镀镍版本按IEC 60512-11执行48小时盐雾测试，作为常规鉴定测试项目。镍底镀金版本超过该测试门槛。如需检测报告文件，请在询价时提出。

温度范围	整体：-55～+155℃ PE 线缆专用：-40～+85℃
特性阻抗	50Ω、75Ω
频率范围	DC～4GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式：≤1.22/3GHz 弯式：≤1.30/3GHz
耐用插拔次数	≥500 次
