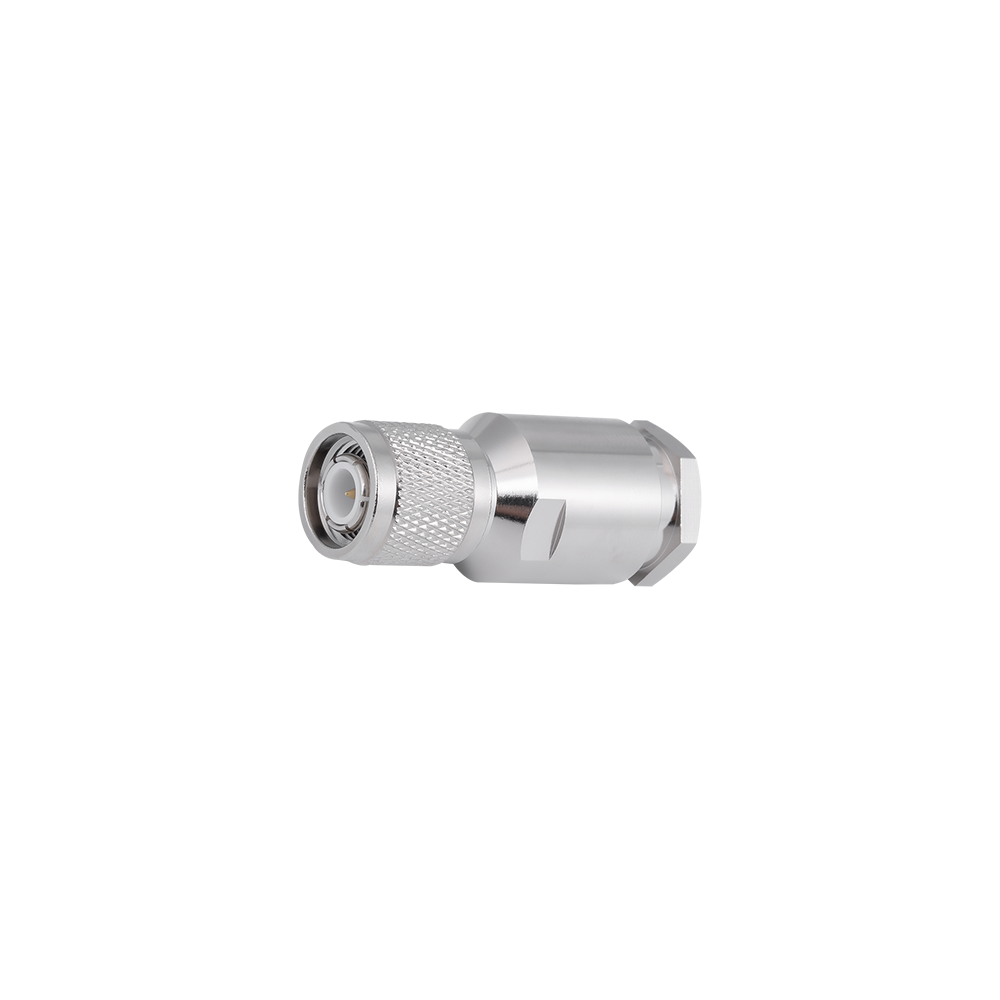

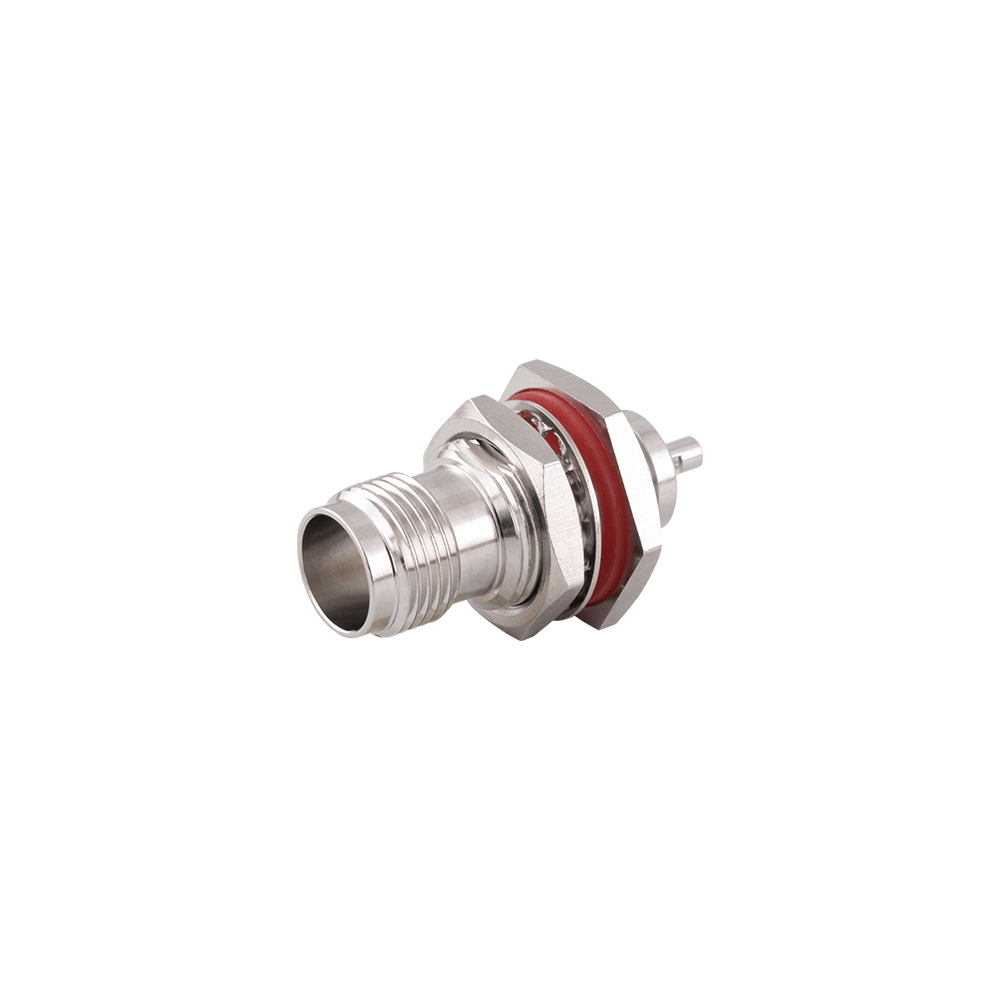

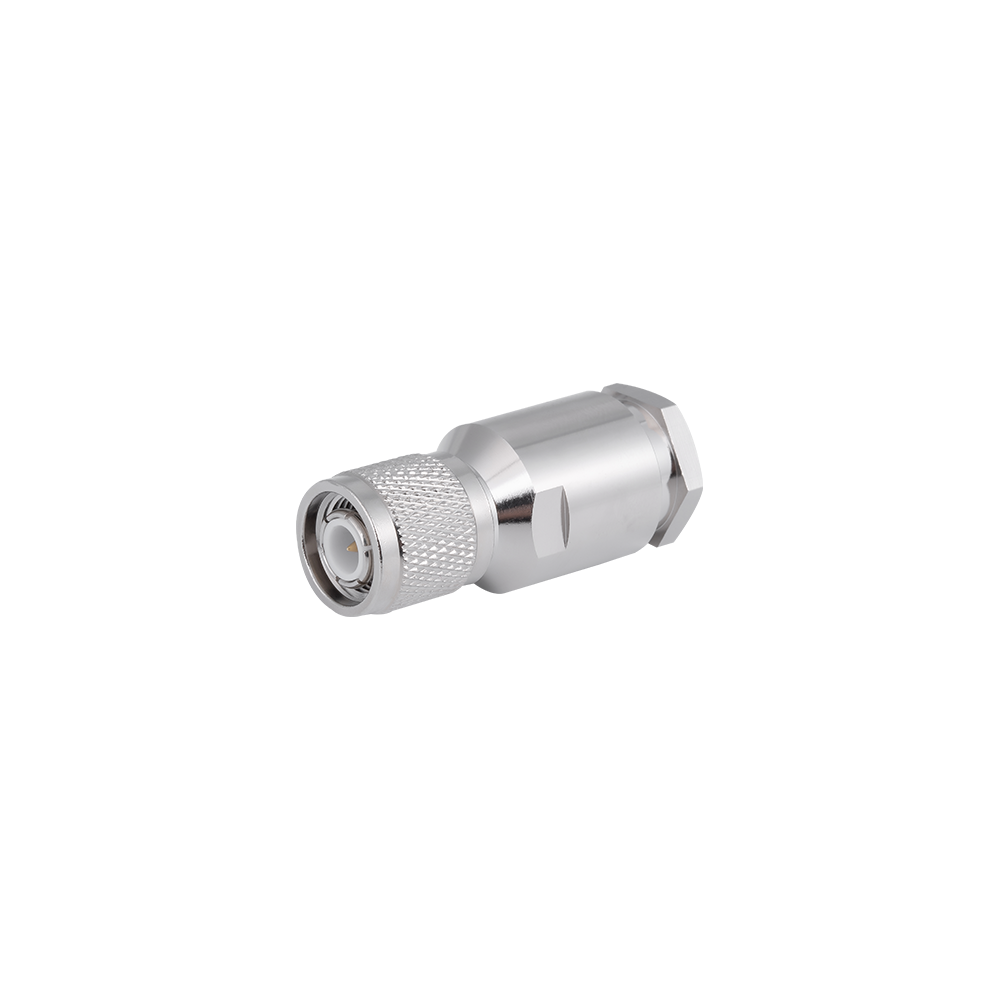

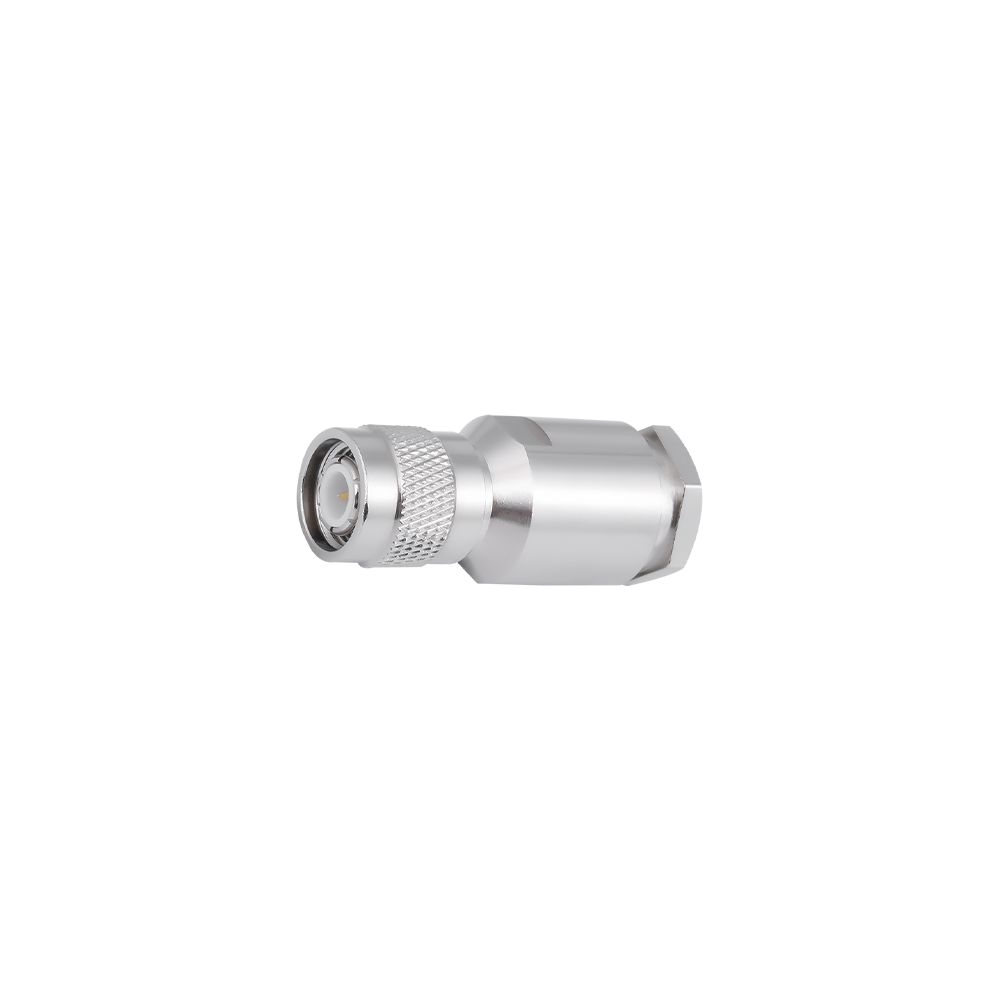

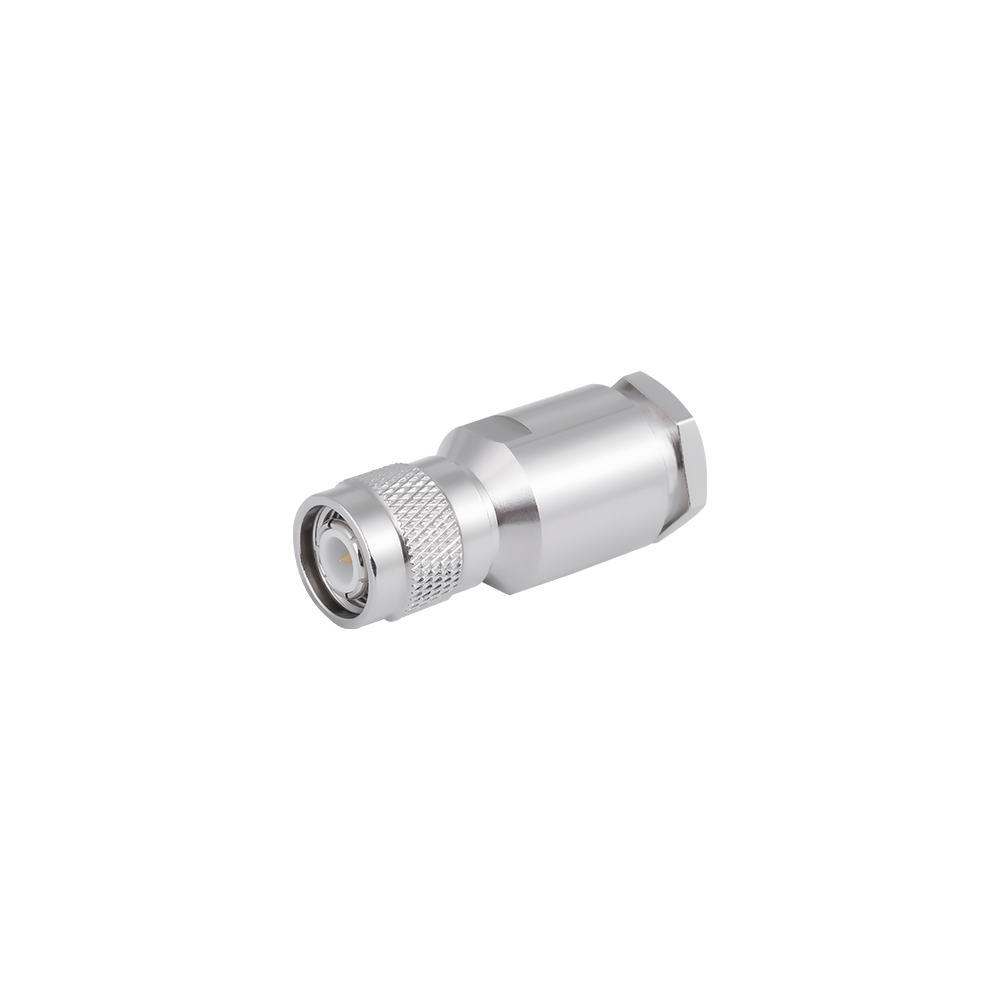

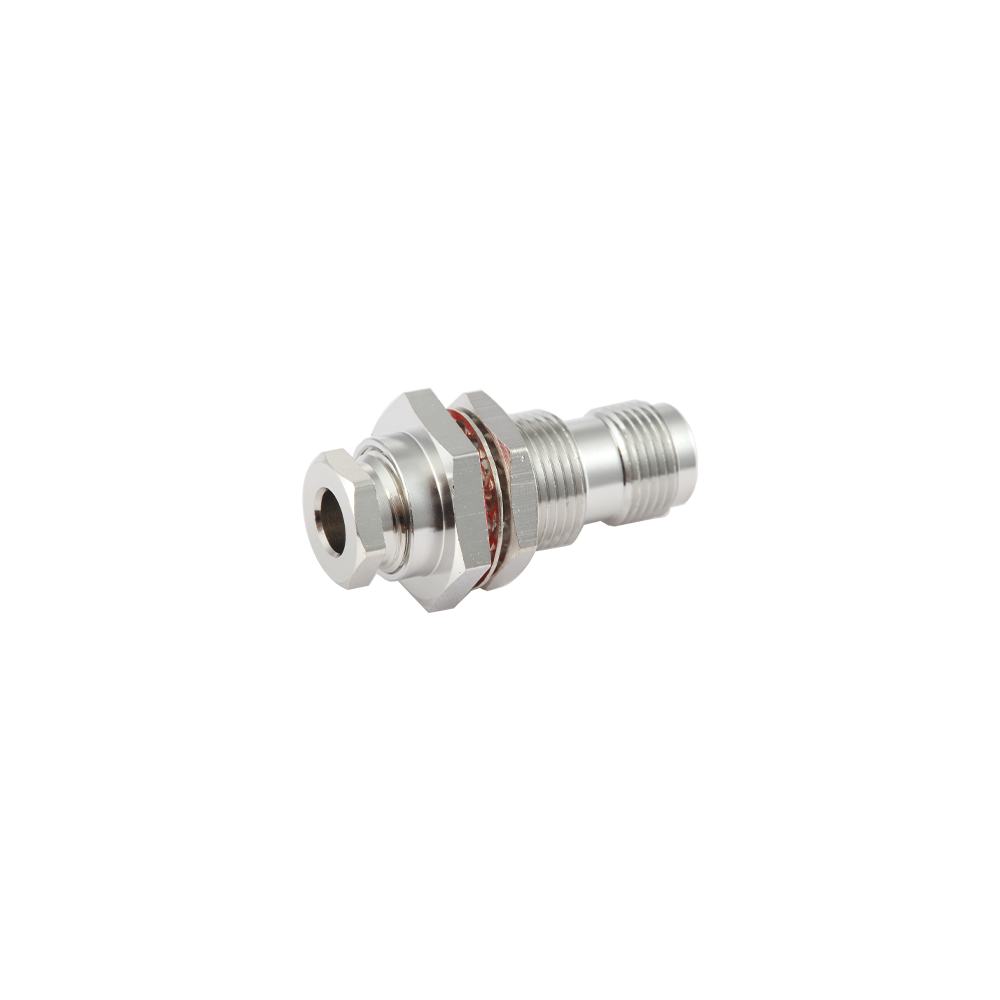

TNC型软电缆连接器

产品简介
TNC软电缆连接器是TNC产品家族中出货量最大的品类——是基站跳线、天线引下线、测试引线和外场可部署通信设备线缆组件中应用最广泛的连接器类型。柔性同轴电缆提供半钢电缆无法具备的使用便利性：可绕障碍物走线、通过自身弹性吸收振动，并承受反复盘卷和展开而不产生机械疲劳。
软电缆TNC连接器在工程设计上的核心挑战是：在适应柔性电缆编织外导体或箔绕外导体机械特性的同时，确保连接器-电缆界面在整个使用寿命期内不成为驻波比或插入损耗的异常点。精诚电子2.5系列通过一套稳健的外导体端接系统（压接套管、夹持卡头或焊接编织网，按配置选择）以及在射频界面前截断轴向电缆拉力的线缆应力消除结构，系统性地解决了这一问题。

核心特性

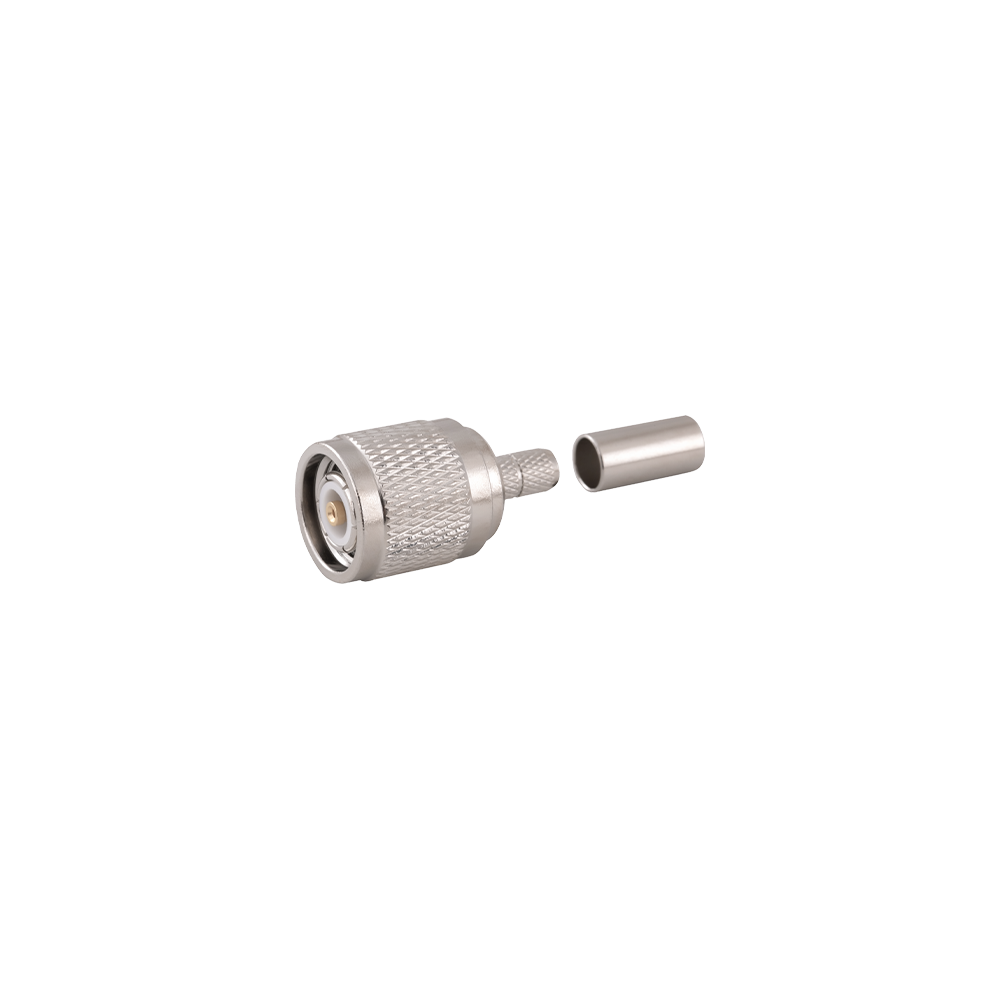

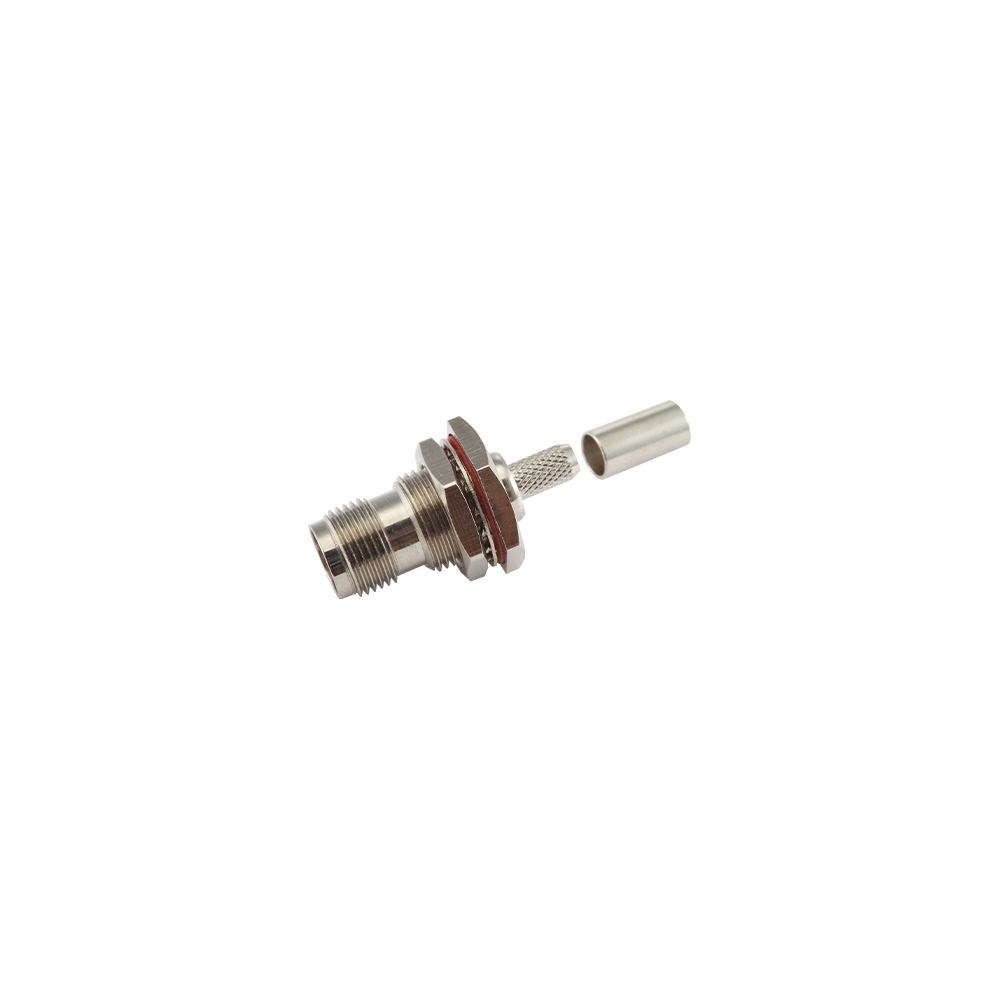

•三种后端端接方式可选：压接（大批量自动化生产首选，工艺一致性最优）；夹持式（外场维修、无需专用工具）；焊接（手工小批量组装，模具投入成本最低）。
•电缆兼容范围涵盖RG-58、RG-141、RG-142、RG-223、RG-316、LMR-195、LMR-240及等效民用和军规柔性电缆系列，覆盖微波系统线缆组件最常用的选型。
•直式和直角（90°）两种结构可选；直角版本在3GHz处维持VSWR≤1.30，在狭小设备舱内实现紧凑走线。
•中心接触件焊接或压接可选；压接中心接触件更适合大批量生产，工艺重复性好，可避免焊接空洞缺陷。
•所有电缆和端接方式组合均可实现全频段11GHz性能，性能曲线详见产品规格书。
•连接器体和中心接触件提供镀镍、镀银和镀金三种表面处理；高可靠性要求可选三金属（金-银-镍）复合镀层。

优势
•精诚电子软电缆TNC连接器系列是工厂产量最高的产品线之一，二十余年积累的成熟模具、稳定工艺参数和可靠原材料供应链，共同转化为批量买家低缺陷率和稳定价格的核心竞争力。
•单一连接器体兼容多种电缆规格，仅需更换压接套管或衬套即可适配不同电缆，有效降低电缆组装厂商和EMS供应商在采购系统中需维护的SKU数量。
•可按客户规格出具完整测试文件——含100%通断检测、抽样驻波比和插入损耗测量及IEC 60512拔出力测试——是医疗设备、电信和国防供应链客户的标准质量交付物。

应用场景
•基站天线跳线和单元间射频连接
•舰船和车载无线电设备天线电缆及机柜间跳线
•便携式军用电台手持机和背负式电台天线电缆
•无线局域网和专网蜂窝室内分布系统线缆
•用于校准套件和矢量网络分析仪附件的测试测量射频电缆组件
•雷达系统设备方舱内子系统互连线缆

常见问题
问：如何在压接、夹持和焊接三种端接方式之间选型？
答：批量超过数百件/批时推荐压接端接，工艺一致性最优且适合自动化组装。夹持（机械）端接适用于外场维修工具包和需要在现场无专用工具条件下重新端接的组件。焊接端接适用于小批量、高品种混合组装场合，无需额外模具投入。
问：压接端接版本的额定拔出力是多少？
答：标准RG-58电缆压接版本的最小拔出力按内部鉴定测试（IEC 60512-2-10方法）为≥50N。较大电缆外径（如LMR-240）对应值按比例更高。各电缆类型的具体数值列于连接器规格书及订单随附生产检测报告中。
问：是否有适用于军用前线维修的免压接（现场可修复）TNC连接器？
答：有。用于软电缆的夹持型和焊接型TNC连接器均可使用基本工具（刀具、电烙铁或电缆夹持工具）在现场修复。这些规格型号常被纳入面向军用和政府通信客户的前线维修备件套件。
问：软电缆系列是否提供标准和反极性（RP-TNC）两种版本？
答：是的。RP-TNC软电缆连接器（公头带母中心接触件、母座带公中心接触件）在2.5系列中可供。常用于WiFi和无线局域网天线连接，此类场合按FCC Part 15天线端口防接错规范要求使用RP接口。

温度范围	-55～+155℃
特性阻抗	50Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式≤1.22/3GHz 弯式≤1.30/3GHz
耐用性	≥500次
