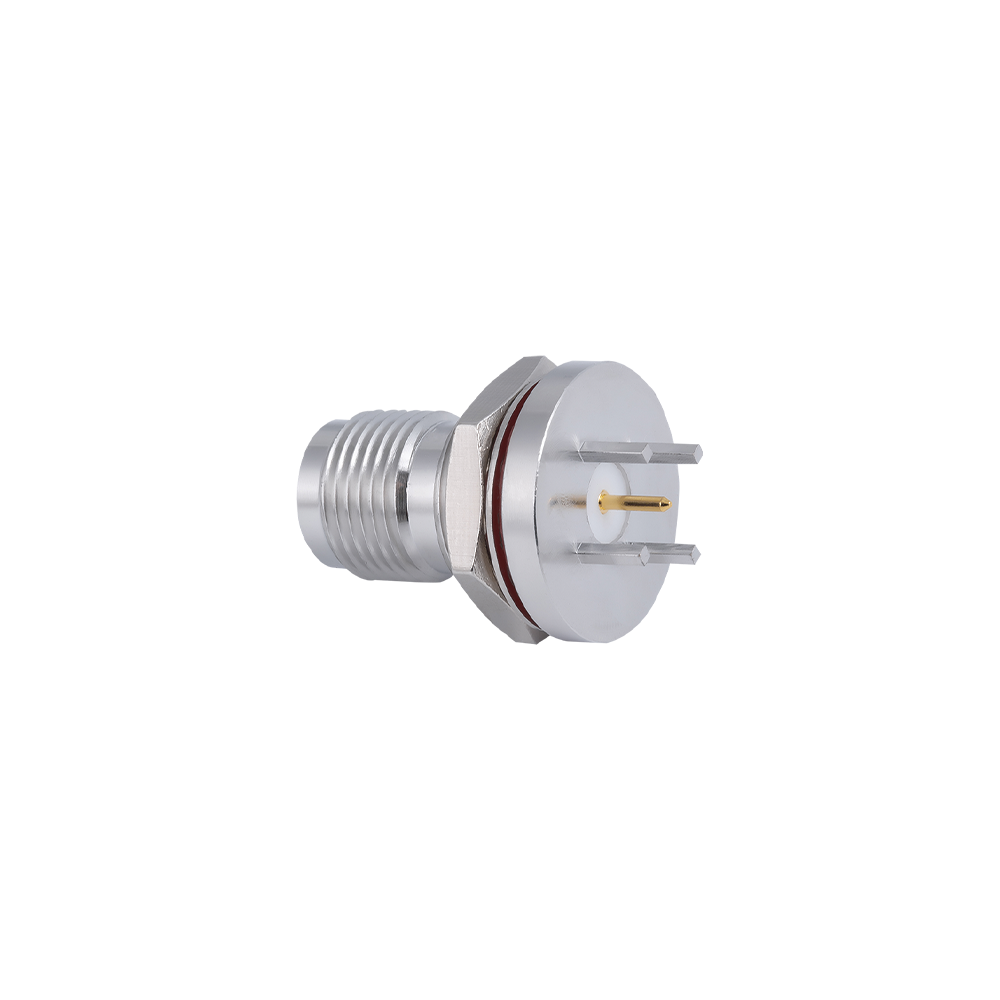

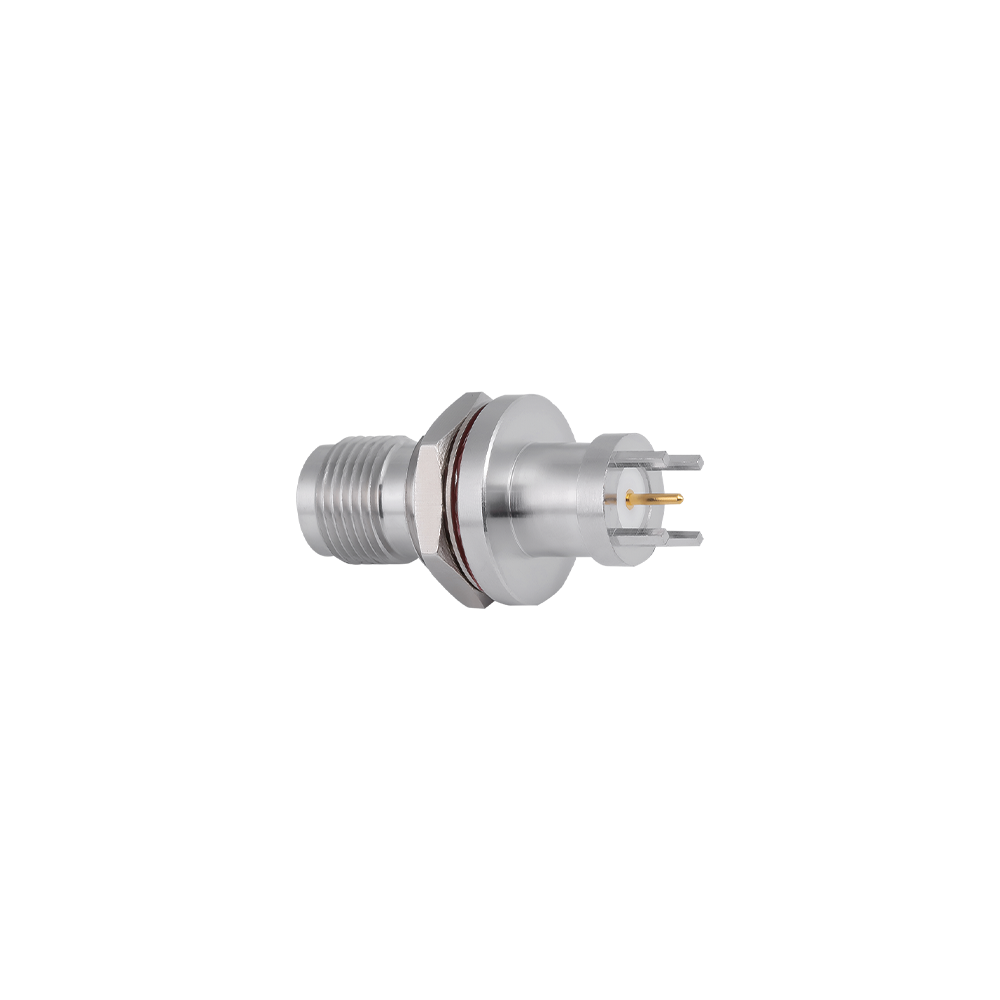

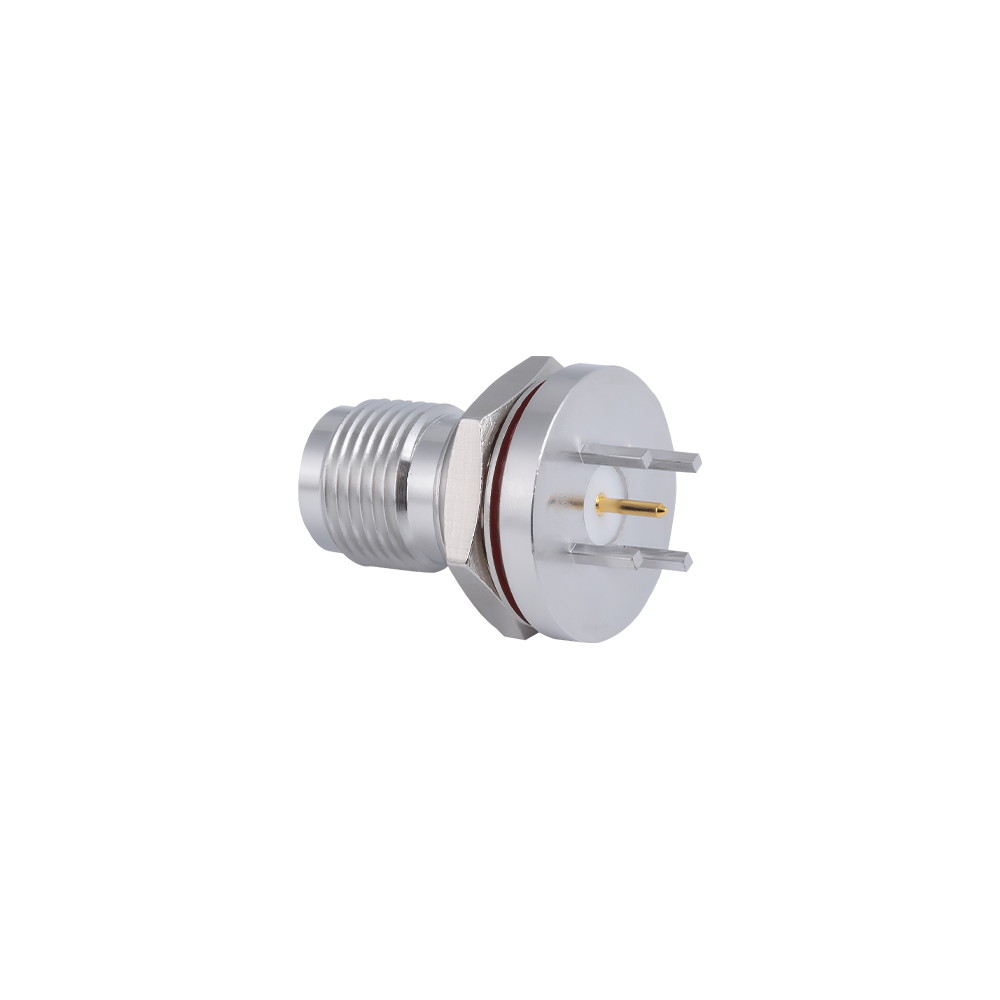

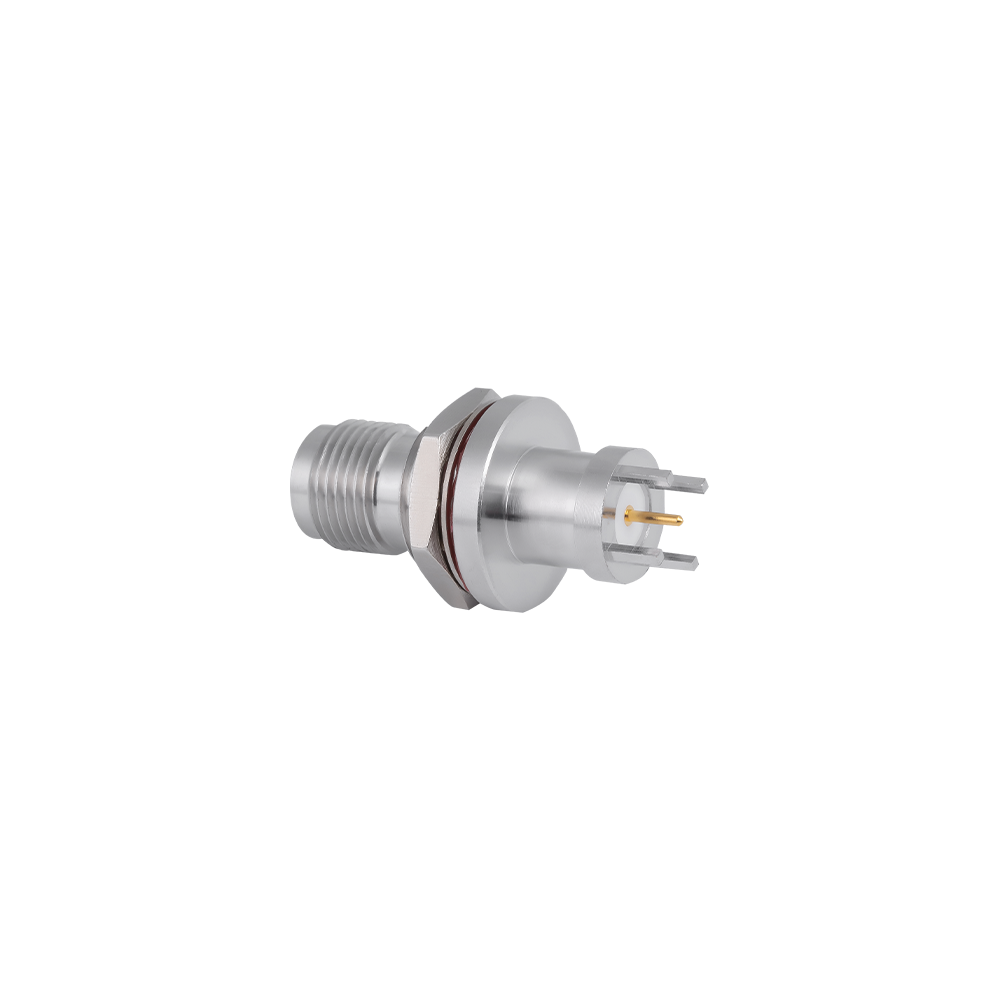

TNC型印制电路板连接器

产品简介
TNC印制电路板（PCB）连接器直接焊装于PCB——通孔焊接或表面贴装回流焊——无需板卡与面板连接器之间的中间尾纤电缆，从而消除了每条离板射频信号路径上多余的成本、插入损耗和潜在故障点。从信号完整性角度看，这种直接板载集成是最理想的方案：射频信号从PCB微带线或带状线直接过渡至TNC连接器接口，全程无中间电缆转换。
相较于50Ω板边射频接口的主流替代方案SMA PCB连接器，当应用场合在PCB安装形态下要求TNC螺纹锁合可靠性时，设计师会选用TNC PCB连接器。这一场景出现于军用航空电子航线可更换单元（LRU）、车载无线电PCB及舰船设备板卡中——振动环境会使弹压或卡口式锁合的板载连接器随时间推移发生松脱。TNC螺纹接口以可量化、可重复的力矩将配合线缆组件锁定至板载连接器。

核心特性
•通孔焊接和表面贴装（SMT，回流焊兼容）安装焊盘两种选择；通孔版本为高振动PCB环境提供更高的机械固定强度。
•直角（边缘发射/水平式）和垂直（顶部发射/立式）两种安装方向；直角版本与PCB边缘对齐，便于面板出线电缆连接；垂直版本接受垂直于板面方向的配合电缆。
•受控阻抗的中心针和介质几何形状确保从PCB走线到连接器的50Ω馈入过渡，为工作频率至11GHz的设计保持信号完整性。
•PCB焊盘图尺寸符合IEC 169-16标准，与常见EDA库标准一致；STEP三维模型可用于PCB机械设计集成。
•部分规格型号设有附加焊脚锚固针或螺钉安装法兰，强化焊点抵抗线缆拔出力的能力——在PCB连接器同时承担机械电缆应力消除功能时尤为重要。
•全线无铅RoHS合规表面处理，兼容标准IPC J-STD-001无铅组装工艺，峰值回流温度至260℃。

优势
•精诚电子工程团队可在设计导入阶段提供PCB馈入口咨询服务：审查PCB叠层结构、走线几何形状和连接器过渡处的过孔结构，在PCB制版前识别和解决阻抗失配问题。这可减少为满足射频性能指标所需的PCB改版次数，在复杂多层射频板上节省的成本相当可观。
•标准目录规格型号的STEP三维模型和Gerber兼容焊盘图数据均可提供，无缝融入客户PCB布局工作流程，无需额外的机械图纸转换工作。
•SMT编带盘装包装适配大批量PCB装配线集成，料带和载带规格及元件方向记录于包装规格书中，方便SMT贴片机程序编写。
•精诚电子25年以上TNC连接器制造经验意味着PCB安装规格的模具和工艺已充分成熟稳定——PCB设计师可放心依赖NPI样品与量产物料之间的尺寸一致性，避免新供应商产能爬坡期间可能出现的过程控制问题。

应用场景
•振动条件下需要锁定电缆连接的军用航空电子LRU射频接口板
•车载无线电和战术通信模组PCB
•舰船雷达信号处理器和接收机前端板
•无线基础设施设备微波收发模块
•工作于微波频谱的工业无线传感节点和设备状态监测系统
•射频测试夹具板和校准基准组件

常见问题
问：TNC PCB通孔连接器支持的PCB厚度是多少？
答：标准焊脚长度针对1.6mm PCB厚度设计，2.4mm和3.2mm板厚的加长焊脚版本作为配置规格可供选用。询价时请注明PCB厚度和层数，工程团队将确认适合的焊脚几何形状。
问：TNC PCB连接器是否可用于三防涂覆（Conformal Coating）组件？
答：可以。标准TNC PCB连接器兼容选择性三防涂覆工艺（射频接口配合面通过遮蔽保护）。不推荐全浸涂覆，因其可能损害配合螺纹和中心接触件。请与您的三防涂覆供应商协商遮蔽工艺方案。
问：直角式和垂直式PCB安装版本在电气性能上差异显著吗？
答：垂直（立式）版本在6GHz以上频段通常具有略优的驻波比性能，因为信号通路更加线性。直角版本引入90°传输线弯折，在接近频率上限时产生轻微阻抗扰动，导致驻波比略有升高。对于6GHz以下应用，两种安装方向的性能在产品规格范围内实际无明显差异。
问：精诚电子如何对PCB连接器进行生产末端射频性能验证？
答：TNC PCB连接器对每批产品的关键接口特征（中心针直径、介质填充长度、外导体内孔尺寸）执行全数尺寸检测。焊接组件按统计抽样计划在Agilent矢量网络分析仪上进行插入损耗和驻波比测量。完整检测记录存档保留，可作为入场质量数据包的一部分提供给客户。
问：是否提供PCB安装形态的反极性（RP-TNC）版本？
答：提供。直角和垂直两种安装方向的RP-TNC PCB连接器均可供应。RP-TNC PCB连接器用于按法规天线端口防接错规范要求RP-TNC接口的WiFi接入点和路由器板卡设计。下单或申请样品时请注明RP。

温度范围	-55～+155℃
特性阻抗	50Ω
频率范围	DC～11GHz
绝缘电阻	≥5000MΩ
插入损耗	≤0.20 dB/1GHz
电压驻波比	直式≤1.22/3GHz 弯式≤1.30/3GHz
耐用性	≥500次
